A Sebesség Jeladó Hibái: Okok és Tünetek
A modern járművek és ipari berendezések működésében a sebesség jeladó technológia kulcsfontosságú szerepet tölt be. Ezek az apró, mégis rendkívül komplex szenzorok felelnek azért, hogy a rendszer pontos információkat kapjon a mozgás sebességéről, fordulatszámáról vagy helyzetéről. Legyen szó egy gépjárműről, amelynek ABS rendszere a kerékfordulatszám-adatok alapján szabályozza a fékerőt, vagy egy ipari gyártósorról, ahol a motor fordulatszáma garantálja a termék minőségét, a sebesség jeladók elengedhetetlenek a hatékony és biztonságos működéshez.
A technológia folyamatos fejlődése egyre pontosabb és megbízhatóbb érzékelőket eredményez, azonban mint minden elektronikus vagy mechanikus alkatrész, ezek is hajlamosak a meghibásodásra. Ennek a cikknek a célja, hogy részletesen bemutassa a sebesség jeladók világát, azok működési elvét, a leggyakoribb hibajelenségeket, valamint gyakorlati javítási tippeket és megelőző karbantartási stratégiákat kínáljon.
A Sebesség Jeladó Működési Elve
A sebesség jeladók alapvetően olyan eszközök, amelyek egy fizikai mozgást - jellemzően forgást vagy lineáris elmozdulást - elektromos jellé alakítanak át. Ez az elektromos jel, amely lehet analóg vagy digitális, továbbítódik a vezérlőegységhez (például egy autóban az ECU-hoz, vagy egy ipari PLC-hez), ahol feldolgozásra kerül. Többféle technológia létezik a sebesség érzékelésére, amelyek mindegyike különböző fizikai elveken alapul, és más-más alkalmazási területeken bizonyul hatékonynak.
Induktív Sebesség Jeladók
Az induktív sebesség jeladók, más néven mágneses vagy passzív érzékelők, az egyik legelterjedtebb típus. Működésük alapja az elektromágneses indukció jelensége. Egy ilyen jeladóban egy tekercs található, amely egy állandó mágnes körül van elhelyezve.
Amikor egy ferromágneses anyag, például egy fogazott kerék (ún. reluktor gyűrű vagy impulzuskerék) elhalad az érzékelő előtt, megváltoztatja a mágneses tér erősségét. A változó mágneses tér feszültséget indukál a tekercsben. A generált feszültség amplitúdója és frekvenciája arányos a mozgás sebességével. Minél gyorsabban halad el a fogazott kerék, annál nagyobb a feszültség és annál magasabb a frekvencia. Az ECU (Engine Control Unit) vagy más vezérlőegység ezt a jelet értelmezi, és kiszámítja belőle a pontos sebességet vagy fordulatszámot.
Az induktív jeladók előnye az egyszerűségük, robusztusságuk és az, hogy nem igényelnek külső tápellátást (passzívak).
Hall-Effektus Jeladók
A Hall-effektus jeladók aktív érzékelők, ami azt jelenti, hogy működésükhöz tápellátásra van szükségük. Ezek az érzékelők a Hall-effektuson alapulnak, amely szerint ha egy vezető anyagon áram folyik keresztül, és azt mágneses térbe helyezzük, akkor az áram irányára és a mágneses térre merőlegesen feszültségkülönbség keletkezik a vezető két oldala között.

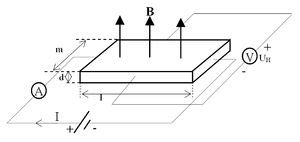

Egy Hall-effektus jeladóban egy félvezető lapka található, amelyen állandó áram folyik át. Amikor egy mágneses tér (például egy mágnesezett kerék vagy egy mágneses reluktor gyűrű) elhalad a lapka előtt, a Hall-feszültség megváltozik. Ezt a változást egy beépített elektronika digitális négyszögjellé alakítja át. A négyszögjel frekvenciája arányos a sebességgel.
A Hall-effektus jeladók nagy előnye, hogy már nagyon alacsony sebességnél is pontos jelet szolgáltatnak (akár álló helyzetben is képesek érzékelni a helyzetet), kevésbé érzékenyek a szennyeződésekre, és stabil, digitális jelet biztosítanak, ami megkönnyíti a feldolgozást.
Optikai Jeladók
Az optikai jeladók, vagy más néven enkóderek, a legprecízebb sebesség- és pozícióérzékelők közé tartoznak. Működésük alapja a fény kibocsátása és érzékelése. Egy tipikus optikai jeladó egy fényforrásból (LED) és egy fényérzékelőből (fotodióda vagy fototranzisztor) áll.
Amikor a tárcsa forog, a fényforrás fénye hol áthalad a réseken, hol pedig blokkolva van az átlátszatlan részek által. A fényérzékelő ezt a pulzáló fényt elektromos impulzusokká alakítja. Ezek az impulzusok digitális jelet képeznek, amelynek frekvenciája a forgási sebességgel, az impulzusok száma pedig az elfordult szöggel arányos.
Sebesség Jeladók a Gépjárművekben
„A megfelelő sebesség jeladó kiválasztása kritikus a rendszer megbízhatósága és pontossága szempontjából. A gépjárművekben számos különböző típusú sebesség jeladó található, amelyek mindegyike specifikus feladatot lát el, hozzájárulva a jármű biztonságos, hatékony és kényelmes működéséhez.
Kerékfordulatszám-Jeladók (ABS-Jeladók)
Talán a legismertebb és legkritikusabb sebesség jeladók a kerékfordulatszám-jeladók, amelyeket gyakran ABS-jeladóknak is neveznek. Ezek minden egyes keréknél megtalálhatók, és folyamatosan monitorozzák a kerék forgási sebességét. Az ABS-jeladók általában Hall-effektus vagy induktív elven működnek. Az érzékelő egy fogazott vagy mágnesezett gyűrű (reluktor gyűrű) közelében helyezkedik el, amely a kerékagyhoz vagy a féktárcsához van rögzítve.
Amikor a kerék forog, a gyűrű elhalad az érzékelő előtt, jeleket generálva. Ezek a jelek valós időben tájékoztatják az ABS vezérlőegységet az egyes kerekek forgási sebességéről. Ha fékezéskor az egyik kerék hirtelen leblokkolna, az ABS rendszer azonnal érzékeli a sebességkülönbséget, és modulálja a féknyomást az adott keréknél, megakadályozva a blokkolást és fenntartva a kormányozhatóságot.
Ford Fiesta MK1 sebességváltó javítás
Főtengely-Helyzet Érzékelő (CKP Szenzor)
A főtengely-helyzet érzékelő (Crankshaft Position Sensor, CKP szenzor) a motor egyik legfontosabb jeladója. Feladata a főtengely pontos forgási sebességének és szöghelyzetének meghatározása. A CKP szenzor általában az induktív vagy Hall-effektus elven működik, és a főtengelyhez rögzített fogazott kerék (ún. jeladó tárcsa vagy trigger kerék) közelében helyezkedik el. A fogak száma és elrendezése specifikus a motor típusára, és tartalmaz egy referenciapontot (általában egy hiányzó fogat), amely segít az ECU-nak meghatározni a főtengely pontos pozícióját.
9 hibás főtengelyhelyzet-érzékelő tünet (javítsd meg 9 perc alatt)
Vezérműtengely-Helyzet Érzékelő (CMP Szenzor)
A vezérműtengely-helyzet érzékelő (Camshaft Position Sensor, CMP szenzor) a CKP szenzorral szoros együttműködésben dolgozik. Feladata a vezérműtengely forgási sebességének és szöghelyzetének monitorozása. A CMP szenzor is gyakran Hall-effektus elven működik, és a vezérműtengely végén vagy a vezérműkerék közelében található egy jeladó tárcsával együtt.
Az ECU a CKP és CMP szenzorok adatait összehasonlítva képes pontosan meghatározni a motor aktuális fázisát (pl. melyik henger van a sűrítési ütemben), ami optimalizálja az égési folyamatot.
Sebességváltó Kimeneti Sebesség Jeladó (VSS)
A sebességváltó kimeneti sebesség jeladó (Vehicle Speed Sensor, VSS) a jármű aktuális sebességét méri. Ez az érzékelő jellemzően a sebességváltó kimeneti tengelyén vagy a differenciálműben található. A VSS is lehet induktív vagy Hall-effektus típusú. Az adatok alapján az ECU számos más rendszert is vezérel, például a szervokormány rásegítését, a motor fordulatszámának korlátozását, vagy éppen az üzemanyag-befecskendezést.
Ha a VSS meghibásodik, a sebességmérő pontatlanul vagy egyáltalán nem fog működni, a tempomat kikapcsol, az automata váltó rendszertelenül kapcsolhat, vagy akár vészüzemmódba is kerülhet.
„A gépjárművekben található sebesség jeladók komplex hálózatot alkotnak, amelyek összehangolt működése garantálja a modern autók biztonságát, hatékonyságát és kényelmét.
A Sebesség Jeladó Hibáinak Tünetei
A sebesség jeladók meghibásodása számos, gyakran félreérthető tünetet produkálhat, amelyek befolyásolják a jármű vezethetőségét, biztonságát és teljesítményét. A korai felismerés kulcsfontosságú a további károk megelőzésében.
- Pontatlan vagy Működésképtelen Sebességmérő: Ez az egyik legdirektebb és leggyakoribb jele egy hibás VSS (Vehicle Speed Sensor)-nek. Ha a sebességmérő mutatója ugrál, nulla értéket mutat, vagy egyáltalán nem mozdul, miközben a jármű mozog, nagy valószínűséggel a VSS-el van probléma. Ez nemcsak kellemetlen, hanem veszélyes is lehet, hiszen a vezető nem tudja pontosan, milyen sebességgel halad, ami bírságot vagy balesetet okozhat.
- ABS/ESP/ASR Figyelmeztető Lámpák: A kerékfordulatszám-jeladók (ABS-jeladók) hibája azonnal aktiválja az ABS, ESP és ASR figyelmeztető lámpákat a műszerfalon. Ezek a rendszerek a kerékfordulatszám-adatok alapján működnek, így ha egy vagy több jeladó hibásan működik, a rendszer nem tudja ellátni a feladatát, és letiltja magát. Ez azt jelenti, hogy vészfékezéskor az ABS nem fog beavatkozni, és a jármű könnyebben blokkolja a kerekeit, ami csúszáshoz és irányíthatatlansághoz vezethet.
- Motorvezérlési Problémák: A főtengely-helyzet érzékelő (CKP) és a vezérműtengely-helyzet érzékelő (CMP) hibája komoly motorvezérlési problémákat okozhat.
- Automata Sebességváltó Hibái: A VSS (Vehicle Speed Sensor) nemcsak a sebességmérő számára fontos, hanem az automata sebességváltók működéséhez is elengedhetetlen.
- Vészüzemmód (Limp Mode): Sok automata váltó vészüzemmódba kapcsol, ha kritikus hibát észlel.
- Tempomat Működésképtelensége: Ahogy már említettük, a tempomat a jármű sebességére vonatkozó pontos adatokra támaszkodik. Ha a VSS vagy más, a sebesség meghatározásában részt vevő jeladó hibás, a tempomat egyszerűen nem fog bekapcsolni vagy működés közben kikapcsol.
A Sebesség Jeladó Hibák Diagnosztizálása
„A sebesség jeladók hibái gyakran rejtélyesnek tűnhetnek, mivel tüneteik más rendszerek problémáival is átfedésben lehetnek. A sebesség jeladó hibák diagnosztizálása precizitást és módszeres megközelítést igényel. A modern járművekben a diagnosztikai eszközök és a multiméter alapvető fontosságúak a probléma azonosításában.
- Hibakódok Kiolvasása: Az első és legfontosabb lépés a diagnosztikai hibakódok (DTC) kiolvasása egy OBD-II szkenner segítségével. A modern autók motorvezérlő egysége (ECU) tárolja a rendellenességeket, és a hibakódok pontosan megmutathatják, melyik jeladóval van probléma, vagy milyen jel hiányzik. Például:
- C0031 - C0035 (és hasonló C kódok): Kerékfordulatszám-jeladóval kapcsolatos hibák (pl.
- Hibakód Leírásának Ellenőrzése: A hibakód kiolvasása után érdemes a kód leírását ellenőrizni egy megbízható adatbázisban, hogy pontosan megértsük, mire utal.
- Fizikai Ellenőrzés Multiméterrel: Az OBD-II kódok útmutatása alapján a következő lépés a gyanús jeladó fizikai ellenőrzése multiméterrel.
- Ellenállás mérés (induktív jeladók): Válassza le a jeladót a kábelkötegről. Állítsa a multimétert ellenállás (Ohm) mérésre. Mérje meg a jeladó két kivezetése közötti ellenállást. A gyártó előírásai szerint ennek egy bizonyos tartományban kell lennie (pl. 400-1500 Ohm).
- Feszültség mérés (aktív jeladók, tápellátás): Hall-effektus jeladók esetén ellenőrizze, hogy megkapják-e a megfelelő tápfeszültséget (általában 5V vagy 12V) a csatlakozónál. Ehhez a gyújtásnak bekapcsolva kell lennie.
- Jel Ellenőrzése Forgatás Közben:
- Induktív jeladó: Emelje meg a járművet, vagy forgassa meg kézzel az érintett kereket (ABS), vagy indítóval forgassa meg a főtengelyt (CKP). Mérje a jeladó kivezetései közötti AC feszültséget.
- Hall-effektus jeladó: Hasonlóan, forgassa meg a kereket/főtengelyt. Mérje a jeladó jelkimeneti vezetékét a földhöz képest. Egy négyszögjelnek kell megjelennie, amely 0V és a tápfeszültség között váltakozik.
- Folytonosság Ellenőrzése: Mérje meg a jeladó vezetékeinek folytonosságát a jeladótól a vezérlőegységig.
Gyakori Problémák és Ellenőrzések
Gyakran a legegyszerűbb hibák a legkönnyebben elháríthatók:
- Kábelezés és Csatlakozók: Vizsgálja meg a jeladó kábeleit, hogy nincsenek-e rajta sérülések, szakadások, kopások, amelyek rövidzárlatot vagy szakadást okozhatnak. Ellenőrizze a csatlakozókat: tiszták-e, nincsenek-e korrodálódva, és szorosan illeszkednek-e.
- Szennyeződés: A jeladó felületén felgyülemlett fémreszelék, por, sár vagy egyéb szennyeződés zavarhatja az érzékelő működését, különösen az induktív és Hall-effektus típusoknál.
- Mechanikai Sérülések: Ellenőrizze a jeladó házát, hogy nincsenek-e rajta repedések, törések, vagy ütésnyomok. Győződjön meg arról, hogy a jeladó megfelelően rögzítve van, és nem mozdult el a helyéről.
- Hézag (air gap): Az induktív és Hall-effektus jeladóknál kritikus a jeladó és a reluktor gyűrű közötti megfelelő hézag.
„A diagnosztika során a türelem és a módszeresség elengedhetetlen. Az OBD-II kódok csak iránymutatást adnak, a multiméteres mérések és a vizuális ellenőrzés segítenek a pontos hibaforrás azonosításában.
A Sebesség Jeladó Hibák Okai
A sebesség jeladók, mint minden autóalkatrész, idővel meghibásodhatnak. A meghibásodások okai sokrétűek lehetnek, a természetes elhasználódástól kezdve a külső behatásokig.
- Szennyeződés és Korrózió: Ez az egyik leggyakoribb ok, különösen az ABS-jeladók esetében, amelyek a kerekek közelében, a környezeti hatásoknak erősen kitett helyen találhatók. A fémreszelék, por, sár, homok, só és egyéb szennyeződések lerakódhatnak a jeladó felületén vagy a reluktor gyűrű fogai között. Ez megzavarhatja a mágneses tér érzékelését az induktív és Hall-effektus jeladóknál, ami hibás vagy hiányzó jelekhez vezet.
- Mechanikai Sérülések: A jeladók és a hozzájuk tartozó kábelezés ki vannak téve mechanikai sérüléseknek. Egy ütés (pl. kátyúba hajtás, padka súrolása), rezgés, vagy külső behatás (pl. egy elrepülő kő) károsíthatja a jeladó házát, vagy elvághatja a kábelét. A helytelen szerelés, például egy túl meghúzott csavar, szintén mechanikai stresszt okozhat.
- Tápellátási Problémák (aktív jeladók): A Hall-effektus jeladók tápfeszültség-ellátásában fellépő hiba (pl.
- Hőmérsékleti Ingadozások: A motorháztető alatt vagy a kerekek közelében elhelyezkedő jeladók jelentős hőmérsékleti ingadozásoknak vannak kitéve. Ez az extrém hő és hideg stresszt gyakorol az alkatrészekre, ami idővel anyagfáradáshoz, a szigetelés repedezéséhez vagy a belső elektronikák meghibásodásához vezethet.
- Gyártási Hibák vagy Alacsony Minőségű Alkatrészek: Bár ritkábban, de előfordulhat, hogy egy jeladó már a gyártás során hibásan készül, vagy egy utángyártott alkatrész minősége nem éri el az eredeti szintjét. Az ilyen alkatrészek élettartama rövidebb lehet, vagy már az első beszerelés után hibásan működhetnek.
„A sebesség jeladók meghibásodása ritkán váratlan. Gyakran a környezeti hatások, a mechanikai stressz vagy az elektromos rendellenességek kumulált hatása vezet a végleges leálláshoz.
ABS hiba
A Sebesség Jeladó Javítása és Cseréje
A sebesség jeladó hibák elhárítása alapvetően két fő kategóriába sorolható: a kisebb, gyakran otthon is elvégezhető javítások (mint a tisztítás vagy a csatlakozók rendbetétele) és a jeladó cseréje.
Otthon Elvégezhető Javítások
- Jármű Emelése és Alátámasztása: Ha kerékfordulatszám-jeladót vagy a váltó körüli jeladót cserél, emelje meg a járművet megfelelő emelővel, és támassza alá stabil bakokkal!
- Jeladó Felületének Tisztítása: Keresse meg a hibásnak vélt jeladót. Óvatosan távolítsa el róla a szennyeződéseket (sár, por, fémreszelék) egy puha ronggyal vagy kefével. Használhat speciális, nem maró hatású elektronikai tisztító spray-t.
- Reluktor Gyűrű Ellenőrzése és Tisztítása: Az ABS-jeladóknál ellenőrizze a fogazott vagy mágnesezett gyűrűt is. Tisztítsa meg azt is a szennyeződésektől.
- Csatlakozók Ellenőrzése és Tisztítása: Húzza szét a jeladó elektromos csatlakozóját. Vizsgálja meg a tüskéket és a foglalatot, nincsenek-e korrodálódva vagy elhajolva. Ha korróziót talál, óvatosan tisztítsa meg egy kis drótkefével vagy elektronikai tisztító spray-vel.
- Kábelezés Ellenőrzése: Vizsgálja át a jeladóhoz vezető kábel teljes hosszát, hogy nincsenek-e rajta látható sérülések, szakadások vagy kopások.
Jeladó Cseréje
Ha a tisztítás és a csatlakozók rendbetétele nem oldja meg a problémát, vagy a jeladó mérései hibát mutatnak, valószínűleg cserére van szükség:
- Helymeghatározás: Azonosítsa a cserélendő jeladó pontos helyét.
- Hozzáférhetőség Biztosítása: Egyes jeladókhoz nehéz hozzáférni. Lehet, hogy le kell venni egy kereket, vagy más alkatrészeket (pl.
- Elektromos Csatlakozó Leválasztása: Óvatosan húzza le a jeladó elektromos csatlakozóját.
- Rögzítőelemek Eltávolítása: A jeladó általában egyetlen csavarral vagy egy rögzítőfüllel van rögzítve.
