A Peugeot 206 OBD Csatlakozójának Elhelyezése és Használata

A modern autók, mint például a Peugeot 206, működésében kulcsszerepet játszik a motorvezérlő egység, azaz az ECU (Engine Control Unit). Ez az eszköz felügyeli és irányítja a motor működésének minden aspektusát, beleértve az üzemanyag-ellátást, a gyújtást és az emissziószabályozást. Az ECU meghibásodása esetén az autó teljesítménye jelentősen romolhat, sőt, akár működésképtelenné is válhat. Az OBD (On-Board Diagnostics) rendszer lehetővé teszi a jármű diagnosztizálását, a hibakódok kiolvasását és a motor működési paramétereinek valós idejű nyomon követését.

Az OBD Csatlakozó Fontossága

Az OBD II diagnosztikai interfész az európai, amerikai és japán autók túlnyomó többségében megtalálható. Az OBD csatlakozó lehetővé teszi a jármű diagnosztizálását egy OBD2 diagnosztikai eszközzel, amely képes kiolvasni az ECU által tárolt hibakódokat. Ezek az eszközök segíthetnek a szerelőknek a hiba pontos lokalizálásában.

Az OBD Csatlakozó Elhelyezése a Peugeot 206-ban

A Peugeot 206 típusú autókban az OBD csatlakozó általában a műszerfal alatt, a kormányoszlop közelében található. A pontos hely függhet az autó gyártási évétől és felszereltségétől, de többnyire könnyen hozzáférhető helyen van.

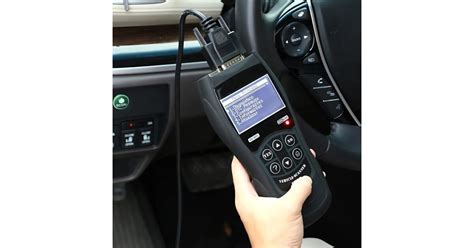

OBD Diagnosztikai Eszközök

Az OBD diagnosztikai eszközök két fő típusra oszthatók: vezetékes és vezeték nélküli. A vezetékes eszközök stabilabb kapcsolatot biztosítanak, míg a vezeték nélküli eszközök (pl. Bluetooth-modullal felszereltek) nagyobb kényelmet nyújtanak, mivel lehetővé teszik a vezeték nélküli csatlakozást laptophoz, táblagéphez vagy okostelefonhoz.

Példák az interfész funkciókra:

Kiolvassa a naplózott hibakódokat, amelyek miatt a MIL (Check Engine) lámpa világított.
Törli a CHECK ENGINE lámpát.
OBD II hibák kiolvasása és törlése - valamennyi protokoll.
Függőben lévő hibák leolvasása és törlése (amikor a jelzőlámpa még nem világít).
Olyan paraméterek mérése, mint például a gyorsulás 0 és 100 km/óra között.
Általános és gyártóspecifikus hibák kiolvasása.
A hibakódok jelentésének ellenőrzése.
A motor működési paramétereinek valós idejű nyomon követése (Élő adatok).
A paraméterek menet közbeni leolvasása (Online).

OBD2 hibakód olvasás és törlés

OBD2 Diagbox a Peugeot 206-hoz

Az OBD2 Diagbox egy speciális diagnosztikai eszköz, amelyet a PSA csoporthoz (Peugeot/Citroen) tartozó autókhoz terveztek. Ez az eszköz lehetővé teszi a jármű állapotának részletes elemzését és a hibák pontos feltárását.

Útmutató a Peugeot 307 kijelző bekötéséhez

A Diagbox funkciói:

Kiolvassa a különféle azonosítókat.
Kiolvassa és megjeleníti a hibakódokat teljes leírással.
Valós időben mért értékeket is kijelez, mint például a motorfordulatszám, akkumulátor feszültsége, légtömegmérő adatai, hűtőfolyadék hőmérséklete, üzemanyag hőmérséklete, üzemanyagnyomás stb.
Lehetővé teszi az elektromos részegységek tesztelését.

Hibakódok és azok jelentése

A motorvezérlő hiba pontos meghatározásához elengedhetetlen a hibakódok olvasása egy OBD2 diagnosztikai eszközzel. Ezek az eszközök képesek az ECU által tárolt hibakódokat kiolvasni, ami segíthet a szerelőknek a hiba pontos lokalizálásában. Például, egy P1167-es hibakód fűtött hátsó oxigén érzékelő problémájára utalhat.

A Motorvezérlő Hibájának Jelei

A motorvezérlő egység meghibásodása komoly problémákat okozhat az autó működésében, ezért a legkisebb gyanús jelre is érdemes odafigyelni. Az időben történő diagnosztika és javítás nemcsak az autó élettartamát növeli, hanem a költséges javításokat is megelőzi.

Gyakori jelek:

A műszerfalon a „Check Engine” lámpa vagy más figyelmeztető ikon világít.
A motor teljesítményének csökkenése vagy akadozása.
Megnövekedett üzemanyag-fogyasztás.
Problémák az autó indításakor.
Megnövekedett károsanyag-kibocsátás.
Szokatlan zajok a motorból.
Az alapjárat szabálytalansága.

Hibaelhárítás és Javítás

A motorvezérlő hibák javítása sokféleképpen történhet, a probléma súlyosságától és típusától függően. Néha elegendő egy szoftverfrissítés vagy egy egyszerű javítás, de előfordulhat, hogy az ECU-t teljes egészében ki kell cserélni.

Fontos Figyelmeztetés

Kellő ismeretek és szaktudás hiányában (egyáltalán hol van az OBD csatlakozó az autóban, helyes összeköttetés kialakítása, szoftver megfelelő használata) kiolvasásra senkit nem bíztatunk és az ebből eredő károkért semmilyen felelősséget nem vállalunk! Ugyanakkor ehhez azért nem kell diploma, megfelelő tájékozódást és utána olvasást követően annyi tudás felszedhető, hogy a hibakiolvasást el tudjuk végezni (ez persze nem egyenlő a szoftver beható ismeretével, így amiről nem tudjuk, vagy nem értjük, hogy mit csinál, azt ne babráljuk).

A Peugeot 206 egy megbízható autó, de mint minden járműnél, itt is előfordulhatnak problémák. Az OBD rendszer használata lehetővé teszi a korai felismerést és a problémák gyors megoldását.

Fontos tudnivalók a Peugeot 306 Break-ről

Támogatott protokollok

ISO 9141-2 (5 baud init, 10.4 kbaud)
ISO KWP (5 baud init, 10.4 kbaud)
ISO KWP (fast init, 10.4 kbaud)
ISO CAN (11 bit ID, 500 kbaud)
ISO CAN (29 bit ID, 500 kbaud)
ISO CAN (11 bit ID, 250 kbaud)
ISO CAN (29 bit ID, 250 kbaud)

Támogatott autómodellek:

Az OBD II diagnosztikai interfész a következő autómodelleket támogatja:

Európai személygépkocsik, SUV-k és kisteherautók 2001-től (néhány modell korábban): Alfa Romeo, Audi, BMW, Citroen, Dacia, Fiat, Ford, Jaguar, Lancia, Land Rover, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rover, Saab, Seat, Skoda, Smart, Volvo, Volkswagen.
Amerikai személygépkocsik, SUV-k és kisteherautók 1996 óta: Buick, Cadillac, Chevrolet, Chrysler, Corvette, Dodge, GMC, Hummer, Jeep, Lincoln, Oldsmobile, Pontiac.
Japán és ázsiai személygépkocsik, SUV-k és kisteherautók 1996 óta: Acura, Daewoo, Daihatsu, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi, Nissan, SsangYong, Subaru, Suzuki, Toyota.

Gyakori problémák és megoldások

Peugeot 206 tulajdonosként szembesülhetünk néhány gyakori problémával, melyek megoldásában az OBD diagnosztika segíthet:

Erővesztés, megtorpanás, fordulatszám-ingadozás: Hibakód kiolvasása után a légtömegmérő vagy a szívócső-nyomásérzékelő ellenőrzése javasolt.
Hűtővíz felmelegedése: A hűtőventillátor működésének ellenőrzése és a hőgomba cseréje lehet a megoldás.
Olajfogyás: A hengerfejtömítés szivárgása lehet az ok, melynek javítása költséges lehet.
Hátsó világítás hibái: Testproblémák vagy kontakt hibák okozhatják, a lámpacsatlakozások és a testpontok ellenőrzése javasolt.
Automata fényszóró problémák: A kormánykapcsoló hibája okozhatja a fényszórók ki-be kapcsolását.

Az OBD diagnosztika nem csak a hibák feltárásában, hanem a megelőzésben is segíthet, rendszeres ellenőrzéssel időben észrevehetjük a problémákat, mielőtt azok súlyosabbá válnának.
