Mercedes Ablakemelő Kapcsoló Bekötési Rajz: Útmutató a Javításhoz és Cseréhez

Az ablakemelő kapcsoló használatával tudjuk a kocsi utasteréből elindítani az elektromos ablakemelőt. Az ablakemelő kapcsoló cseréje szerencsére nem annyira bonyolult feladat, bizonyos modellekben még az ajtó kárpitozását sem kell levenni hozzá. Azonban az ablakemelő kapcsoló bekötési rajz alapos áttanulmányozása kellemetlen meglepetésektől óvhatja meg az amatőr gépkocsiszerelőt, aki elhatározza, hogy beleássa magát az ablakemelő kapcsoló javítás rejtelmeibe.

Ablakemelő kapcsoló bekötési rajza

Az Ablakemelő Kapcsoló Hibái és Javítása

Mivel az ablakemelő kapcsoló esetében egy elektromos alkatrészről van szó, emiatt idővel számolni kell az érintkezők elhasználódásával. Ugyanilyen hibalehetőség az áramvezető bevonat fokozatos kopása: ezt abból észlelheti, hogy egyre nehezebben, egyre erősebb nyomásra reagál csak a kapcsoló. Mechanikus behatások is érhetik a kapcsolót, például a túl erős nyomás vagy a helytelen beszerelés következtében letörhetnek a gomb akasztói. Ezt könnyen észlelheti, hiszen a kapcsoló egyfolytában bekapcsolt állapotban marad.

Persze az ablakemelő kapcsoló javítás is az esetek nagy hányadában nem más, mint a kapcsolók cseréje. Ritkábban az érintkezők megtisztítása is helyreállíthatja az alkatrész működését. Az elektromos hibákat másképpen kell javítani, mint azt, amikor magának a kapcsolónak a műanyag teste sérül.

Fontos szempontok új ablakemelő kapcsoló vásárlásakor:

Új ablakemelő kapcsoló vásárlásakor igyekezzen minél jobb minőséget választani, aminél biztosan erős az érintkezők forrasztása.
Az ablakemelő bekötési rajz követése a javítás elengedhetetlen feltétele, csak ehhez ismernünk kell az elektromos áramkörök és alkatrészek jelzéseit, az ilyen bekötési rajzot tudnunk kell olvasni.
Egy egyszerű kapcsoló csere nem feltétlen okozhat problémát.

Karbantartási Tippek az Ablakemelő Kapcsoló Élettartamának Növeléséhez

Az ablakemelő kapcsoló meghibásodásának elkerülése érdekében érdemes odafigyelni néhány dologra:

Viharban, esőben lehetőség szerint ne autózzon nyitott ablakkal, mert ilyenkor szennyeződések, nedvesség kerülhet a kapcsolóba, ami idővel összetapasztja a mozgó érintkezőket, oxidálja a vezetőpályákat.
Ugyanígy figyelni kell az ablak- és ajtószigetelések állapotára, azok gyenge minősége is gyorsíthatja az imént említett folyamatokat.
A rosszul végzett autótuning is tönkreteheti a kapcsolót. Az ablakfestés miatt például nagyobb erőre lehet szükség az ablak mozgatásához.

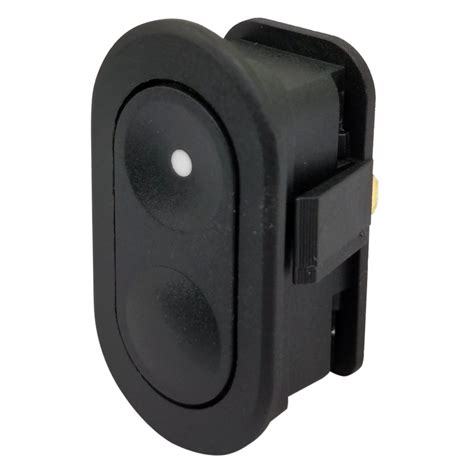

Ablakemelő kapcsoló

Az ablakemelő bekötési rajz követése a javítás elengedhetetlen feltétele, csak ehhez ismernünk kell az elektromos áramkörök és alkatrészek jelzéseit, az ilyen bekötési rajzot tudnunk kell olvasni.

Mercedes 200D differenciálmű hibaelhárítás

peugeot / citroen ablak emelő kapcsoló / window switch/garbacz tamás

Mercedes-Benz Típusok Ablakemelő Kapcsoló Bekötési Rajzai

Egyes Mercedes-Benz típusoknál, mint például a TYP 901.0 /3 /4, 902.0 /3 /4, 903.0 /3 /4, 904.0 /3 /4, a CODE (V50) Fensterheber elektrisch 2-fach modelleknél, speciális bekötési rajzok lehetnek érvényesek. Ilyen esetekben fontos a gyári rajzok használata. Például, ha a J109, J152, J200 toldások (Endhülse-k) le lettek vágva, akkor kapcsolónként csak 6 vezeték marad.

Fontos tudni, hogy a barna, a fekete/sárga, és a fekete/sárga zöld vezetékek - mint az a kapcsolási rajzon is látszik - megduplázva mennek a kapcsolókra. Ezeket a vezetékeket meg kell duplázni és a kapcsolási rajz szerint bekötni.

A táblázatban összefoglaltuk a legfontosabb információkat a Mercedes ablakemelő kapcsolók javításával és karbantartásával kapcsolatban:

Probléma	Lehetséges ok	Javítási javaslat
Kapcsoló nem reagál	Érintkezők elhasználódása, áramvezető bevonat kopása	Érintkezők tisztítása, kapcsoló csere
Kapcsoló beragadt	Szennyeződés, nedvesség	Tisztítás, szigetelések ellenőrzése
Gomb letört	Mechanikai sérülés	Kapcsoló csere
Ablak nehezen mozog	Ablakfestés, mechanikai akadály	Akadályok eltávolítása, mechanika ellenőrzése
