A Lada 1500 Biztosítéktáblájának Részletes Leírása
A Lada 1500 egykor a hazai kínálat egyik legvágyottabb típusa volt, igazi státuszszimbólumnak számított. Az 1500-as vonzereje olasz génjeiből eredt, az AvtoVaz mérnökei a Fiat 124 Specialt vették kezelésbe. A Togliatti gyár vezetősége nyugaton is eladható modellre vágyott, de nem egy az egyben klónozta az olaszt, esztétikailag és műszakilag is több ponton változtatott rajta.
A Lada 2103 motorja jelentős fejlesztéseken esett át a Lada 2101-hez képest. A lökettérfogat növelésével nőtt a hengertömb magassága, megváltozott a főtengely forgattyúcsapjának átmérője, és hosszabb lett a vezérműlánc. Ezen kívül módosult a porlasztó több eleme, beleértve a fúvókák átmérőjét; elektromágneses szelep zárja az üresjárati csatornát, és megváltozott a szívócső alakja. A karosszérián lényeges változások figyelhetők meg: megváltozott a motorháztető, az első és hátsó sárvédők, a csomagtérfedél, a lökhárítók, a hűtődíszrács és a díszlécek.
Az alábbiakban részletesen bemutatjuk a Lada 1500 biztosítéktáblájának jellemzőit, beleértve a védett áramköröket és a kapcsolóegységhez csatlakoztatott vezetékek színeit.
Lada Niva műszercsoport, óracsoport javítása | DIY
A Lada 1500 Biztosítéktáblájának Leírása

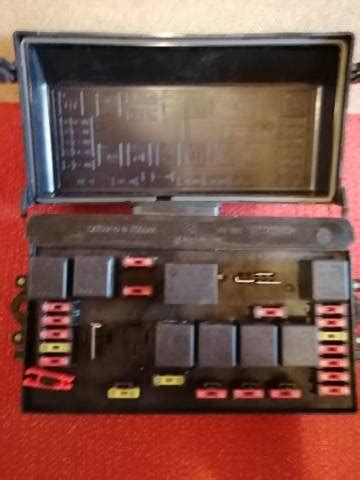

A motortérben, átlátszó fedelű zárt dobozban került elhelyezésre a központi biztosítéktábla, és a különböző berendezések működtetésére szolgáló elektromos relék. Ez a kialakítás áttekinthető, gyors, egyszerű alkatrészcserét tesz lehetővé.
Lada 1500 biztosítéktábla (illusztráció)
Samara kerékcsapágy Francia típus
Biztosítékok és Védett Áramkörök
Az alábbi táblázat részletezi a Lada 1500 biztosítéktábláján található biztosítékok sorszámát és a hozzájuk tartozó védett áramköröket:
| Biztosító Sorszáma | Védett Áramkörök |
|---|---|
| 1 | Hátsó lámpák /hátrameneti lámpa/. A fűtõberendezés villamos motorja. A hátsó ablak melegítésének reléje és ellenõrzõ lámpája /tekercs/ |
| 2 | A szélvédõ ab laktörlõjének és ablakmosójának villamos motorjai. A fényszörók tisztító- és mosóberendezéseinek villamos motorjai. Ablaktörlõrelé. A fényszórók törlõ- és mosóberendezésének reléje /érintkezõk/ |
| 5 | A hátsó ablak melegítõeleme és a melegítés kapcsoló reléje /érintkezõk/ |
| 6 | Szivargyújtó . A hordozható lámpa dugaszoló aljzata . |
| 7 | Kürtök |
| 8 | Irányjelzõk vészjelzési üzemmódban. Az irányjelzõk és a vészjelzés kapcsolója és megszakító reléje vészjelzése üzemmódban |
| 9 | A generátor gerjesztõtekercse |
| 10 | Irányjelzõk irányjelzési üzemmódban és a megfelelõ ellenõrzõ lámpa. A tüzelõanyag-tartalék, az olajnyomás, a kézifék és a tüzelõanyag-szint ellenõrzõ lámpái. Az akkumulátor töltését jelzõ ellenõrzõ lampa és a lámpa reléje. Kombinált műszer. Volt mérõ. A porlasztó pneumatikus szelepét működtetõ rendszer. A kézifék ellenõrzõ lámpájának megszakító reléje. |
| 11 | Hátsó lámpák /féklámpák/. A kocsiszekrény belsõ világításának mennyezetlámpája |
| 12 | Jobb oldali fényszóró /országúti fény/. A fényszórók -törlõberendezését kapcsoló relé tekercse /bekapcsolt országúti fény esetén/ |
| 13 | Bal oldali fényszóró /országúti fény/. A fényszórók országúti fényének bekapcsolását jelzõ ellenõrzõ lámpa |
| 14 | Bal oldali fényszóró /helyzetjelzõ lámpa/. Bal hátsó lámpa /helyzetjelzés/. Rendszámtábla-megvilágító lámpák. Motorháztetõ alatti lámpa. A helyzetjelzés bekapcsolását jelzõ ellenõrzõ lámpa. |
| 15 | Jobb oldali fényszóró /Helyzetjelzõ lámpa/. Bal hátsó lámpa /helyzetjelzés/. Szivargyújtó-megvilágító lámpák. Műszermegvllágító lámpa. Kesztyűtartó-megvilágító lámpa |
| 16 | Jobb oldali fényszóró /tompított fény/. A fényszórók törlõberendezését bekapcsoló relé tekercse /bekapcsolt tompított fény esetén/ |
| 17 | Bal oldali fényszóró /tompított fény/. Hátsó lámpák /ködlámpák/. A ködlámpák kapcsolását jelzõ ellenõrzõ lámpa |
Megjegyzés: Az 1983-ig gyártott gépkocsikon a kesztyűtartó-világító lámpát a 2 biztosító védte.
A Kapcsolóegységhez Csatlakoztatott Vezetékek Színei
A kapcsolóegységhez a motorháztető alatti térben és az utastérben csatlakoztatott vezetékek színei fontos információt jelenthetnek a hibaelhárítás során. Az alábbiakban bemutatjuk ezeket a színkódokat:
Lada 1500 vezetékek színei (illusztráció)
