Késes Biztosítékok Használata: Átfogó Útmutató

A késes biztosítékok az elektrotechnika hőskorában alakultak ki, és a mai napig sikeresen alkalmazzák őket. Céljuk, hogy megvédjék az elektromos áramköröket a túláram és zárlat okozta károktól.

Késes biztosíték példa

A Biztosítékok Tervezési Szempontjai

Egy olvadóbiztosító tervezésekor számos szempontot kell figyelembe venni:

• Méret minimalizálása
• Működési sebesség maximalizálása
• Hőveszteség csökkentése
• Zárlati megszakítóképesség növelése

Ezek a kívánságok gyakran ellentétes intézkedésekkel valósíthatók meg, ezért kompromisszumokra van szükség. A gyártók különböző eszközök védelmére, különböző környezetbe és eltérő igényekhez kínálnak különféle olvadóbiztosítókat.

A Késes Biztosítékok Jelölései

Vegyünk kézbe egy késes olvadóbetétet, és nézzük meg, mi olvasható le róla:

Mire jó a késes biztosíték?

• Gyártó azonosítója
• Típus- és méretjelzése (pl. NH2)
• Névleges áram
• Névleges feszültség (pl. 400, 500, 690 V vagy 1000 V)
• Névleges zárlati megszakítóképesség (kA-ben)
• Vonatkozó szabványok (IEC, EN, DIN vagy VDE)
• Alkalmazási kategória (karakterisztika)

Méretek és Típusok

Az 1-es, 2-es, 3-as, 4-es, majd a 4a-s méretszám jelöli az egyre nagyobb áramerősség-sorokhoz tartozó egyre nagyobb szabványos geometriai méreteket. A technológia fejlődésével megindult a méretcsökkentés irányába is a törekvés.

000-ás (vagy 00C-s) betétek: Csereszabatosak a 00-ásokkal, de keskenyebbek (kompaktabbak) náluk.

Névleges Feszültség

A beépítési hely maximális hálózati feszültsége a meghatározó kiválasztáskor. Fontos észrevenni, hogy példánkban váltakozó áramú betétről beszélünk. Az adott feszültségszinten tehát csak AC hálózatba építhető be ez a betét. DC alkalmazásra más típus való.

Egyenáramú (DC) biztosítók: Belső felépítésben mások, mivel az egyenáramú ív sokkal stabilabban ég, kioltása drasztikusabb eszközöket igényel. Egy egyenáramú körbe beépített váltakozó áramú betét több kárt okozhat, mint hasznot.

Névleges Zárlati Megszakítóképesség

Ez azt a legnagyobb áramot jelzi, amit kötelessége minden körülmények között megszakítani. Késes betéteknél ez az érték jellemzően 100-120 kA, de még a háztartásokban használt D-rendszerű biztosítóknál is eléri az 50 kA-t.

Késes biztosítékok alkalmazása

Alkalmazási Kategóriák (Karakterisztikák)

Az alkalmazási kategóriát leíró jel két vagy három egymást követő betű. Mindig egy kisbetű áll elől, majd egy nagybetű, vagy nagybetűvel kezdődő betűpár követi.

• "g" (teljes tartományú): Alkalmas a teljes túláramtartományban a működésre.
• "a" (résztartományú): Csak a nagyobb, a zárlati áramok megszakítására alkalmas.

A hátul álló, nagybetűs rész:

• "G" (általános célú): Legelterjedtebb típus, kábelek, vezetékek védelmére.
• "M": Motorok védelmére.
• "S": Félvezetők védelmére.
• "Tr": Transzformátorok védelmére.
• "PV": Napelemes rendszerek védelmére.
• "B": Bányászati alkalmazásra.
• "R": Félvezetők védelmére, gyorsabb működéssel.

Színjelölések

A késes betéteknél is vannak színkonvenciók. Például a gG és aM jelűeknél normál fekete, illetve zöld karakterekkel jelölik az 500 V-os értéket, és inverz fekete, illetve zöld nyomtatással a 400 és a 690 V-osat. A barna a gTr betétek színjele, a piros pedig a gB alkalmazási osztályé.

Működési Elv

Az olvadóbiztosító a hálózat egy tudatosan meggyengített pontja, amely a túláramok hatására a védendő hálózatrésznél hamarabb megy tönkre. A "gyenge láncszem" az olvadóelem kicsípéseinél levő keresztmetszet szűkület.

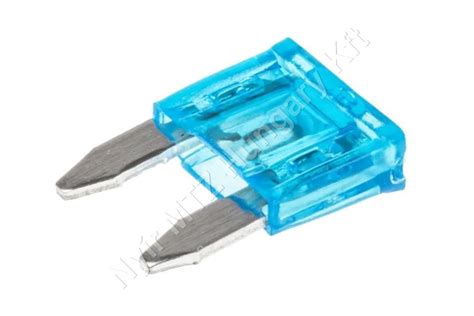

Késes biztosíték kicsípéseinek részlete

Részletes leírás késes biztosítékokról

Névleges áramnál: Az olvadóelem a kiolvadás határán kell, hogy biztonsággal vezesse az áramot elvileg végtelen ideig. Az óriási áramsűrűség nagy hőveszteséggel jár, ezt hatásosan el kell vezetni tőle.

Túláram hatására: Az olvadóbiztosítóban összetett termikus, áramlási, mechanikai és kémiai folyamatok zajlanak le. A kvarchomoktöltet minősége, mennyisége alapvetően fontos a jó működés szempontjából. A villamos ív hőhatása gyors és nagy nyomásnövekedést okoz a kerámiatesten belül, amit annak el kell viselnie.

Fulgurit: A kiolvadás után az olvadóelem helyén maradó, áramvezetésre már nem képes, megszilárdult fém-homok olvadékelegyet fulguritnak hívjuk.

Résztartományú Biztosítók

Vannak olyan olvadóbetétek, amelyek a nagy zárlati áramokat vígan megszakítják, ugyanakkor a kisebbek kifognak rajtuk. Ezeknél a biztosítóknál meg van adva az a minimális megszakítási áramérték (a szabvány jelölése szerint I3), amelyre még megbízhatóan működnek. A névleges áramtól a minimális megszakítási áramértékig terjedő tartományban tehát tilos ezeket túláramvédelemre használni.

Megszakító-Biztosító Párosítás

Egy megszakító-biztosító párosból a legjobb hozható ki, ha az üzemi áramok kapcsolására, és a túlterhelések, kisebb zárlati áramok hárítására a megszakítót használjuk, míg a ritkán előforduló, igazán durva, nagy hibaáramok esetén a biztosítóbetétet.

Biztosítós Szakaszolók és Kapcsolók

A biztosítós szakaszolók vagy biztosítós kapcsolók egy biztosítóbetéttartó és egy kapcsolókészülék soros összeépítéséből állnak. A kapcsoló-biztosító esetében az olvadóbetét maga a kapcsoló mozgóérintkezője.

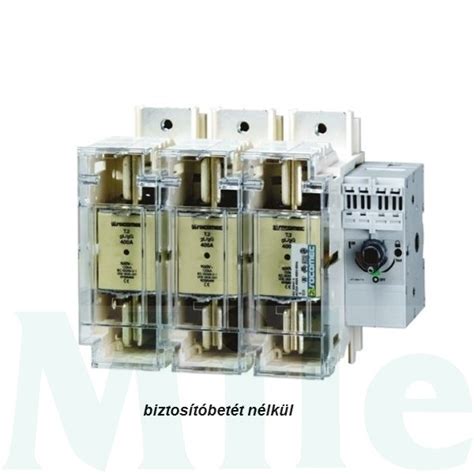

Biztosítós terheléskapcsoló

Késes Biztosíték Alkalmazása

A késes biztosító túlterhelés vagy zárlat esetén - a létrejövő hő hatására történő kiolvadás útján - nyitja az áramkört, ezáltal a mögötte lévő vezetékrészt és fogyasztókészülékeket megóvja. Beépítésük és alkalmazásuk költségtakarékos annak ellenére, hogy minden kioldás után betétet kell cserélni. Teljesítőképességük a betétek cseréjével könnyen változtatható, semmilyen karbantartást nem igényel.

Családi házaknál inkább kismegszakítók alkalmazása jellemző. A régebbi szerelési házaknál találkozhatsz olvadó betétekkel. A késes betétek inkább az iparban használatosak, hiszen nagyobb teljesítményeknél használják.

Mire utalnak a biztosítékokon található gL, gG, aM, uR jelölések ?
