Az elektromos ablakemelő kapcsoló működése és javítása

A mai autók többsége elektromos ablakokkal rendelkezik, melyek egy speciális kapcsolóval működnek. Bár az autó műszaki megbízhatóságát ez nem befolyásolja, mégis nagyon kellemetlen tud lenni, ha nyáron a kánikulában felhúzott ablakokkal kell használni az autót. Az elektromos ablakemelő hasznos extra funkciója a járműnek. Segítségével az ablakokat vezetés közben könnyedén engedhetjük le vagy húzhatjuk fel.

A gyárilag kézi ablaktekerővel szerelt autók tulajdonosaiknak sem kell lemondani erről az extráról. Egy utólagos szett beépítésével az összes ablak motorizálható. A beépített szerkezet egy kiegészítő egységgel a riasztó bekapcsolásakor automatikusan felhúzza az ablakokat.

A hagyományos megoldású ablakmozgatás esetén egyenáramú szénkefés villanymotor áttételen keresztül mozgatja az ablaktartó elemet egy vagy két sínen. A legfelső illetve a legalsó helyzetet végállás kapcsolók érzékelik. A végállapotban a kapcsolók megszakítják az áramkört, így ebben a helyzetben nem lehet terhelni a motort. Az ablak mozgatásának irányát a motorra kapcsolt áram polaritása határozza meg.

A rendszer fontos része az úgynevezett ajtómodul, amely az ajtóban lévő összes elektromos eszközt magába foglalja. Ha az ablakemelő kapcsolóval jelet adunk a központi elektronika azonnal reagál a jelre, jelet küld a az ajtómodulban lévő elektronikának, hogy emelje vagy eressze le az ablakot. A kapcsoló meghatározott jelek kibocsájtására képes, azt az elektronika megkülönbözteti és eszerint ad válasz jelet az ablakemelő motoron lévő elektronikának.

Autótípusok egyik legfontosabb kényelmi funkciói közé tartozó elektromos ablakemelők idővel meghibásodhatnak, ami nemcsak bosszantó, hanem bizony biztonsági kockázatot is jelenthet. Az elektromos ablakemelő javítás házilag nem épp a legegyszerűbb mutatvány, ám sokat tehetünk a probléma azonosítása és orvoslása érdekében. Fontos azonban megjegyezni, hogy a sikeres javításhoz alapvető műszaki ismeretek és megfelelő szerszámok szükségesek.

Toyota Auris hibrid részletes adatok

Bizonyos esetekben (főképp újabb autóknál) az elektromos ablakemelő javítás házilag nem igazán kivitelezhető és jobb, ha azt inkább szakemberre bízzuk.

Első tapasztalatok a kocsival wd 40 -es elektromos ablak javítás /Villámhírek 0070 /

Az elektromos ablakemelő javításának lépései

Az elektromos ablakemelő meghibásodása esetén több lépést is érdemes megvizsgálni a hiba feltárása érdekében. Az alábbiakban részletezzük a legfontosabb teendőket:

Az elektromos ablakemelő biztosíték ellenőrzése

Az elektromos ablakemelő működésének elsődleges feltétele a megfelelő áramellátás, amelyet a biztosítékok védenek a túlterheléstől. Ha az ablakemelő nem reagál a kapcsoló használatára, első lépésként az elektromos ablakemelő biztosíték állapotát érdemes ellenőrizni. Az elektromos ablakemelő javítás házilag történő kivitelezése tehát mindig ezzel a lépéssel induljon.

A biztosíték dobozának helye autótípusonként eltérő lehet, de általában a műszerfal alatt vagy a motorháztetőben található. A berendezés fedelén vagy a használati útmutatóban megtalálható a biztosítékok kiosztása, amely segít azonosítani az ablakemelőhöz tartozót. Ha a biztosíték kiégett, cseréljük ki azonos amperértékűre. Amennyiben az új biztosíték is hamar kiég, az elektromos rendszerben rövidzárlat lehet, amely további szakértői beavatkozást igényel.

Bizonyos esetekben a biztosíték hibája nem egyértelműen látható, ezért egy multiméter segítségével ellenőrizhető az áramellátás folytonossága. Ha a biztosíték rendben van, de az ablakemelő továbbra sem működik, akkor további elektromos hibák is fennállhatnak, például szakadt vezeték vagy érintkezési hiba.

Késések az elektromos Land Rover terveiben

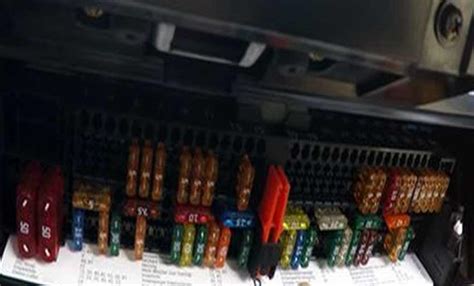

A biztosítéktábla helye típusonként eltérhet

Az ablakemelő kapcsoló vizsgálata

Ha a biztosíték rendben van, de az ablak még mindig nem működik, a következő lépés az ablakemelő kapcsoló ellenőrzése. Az idő múlásával a kapcsolók érintkezői elkophatnak vagy szennyeződhetnek, ami akadályozza a megfelelő működést. A kapcsoló panel eltávolításához általában egy vékony, lapos szerszám szükséges, amellyel óvatosan kipattintható a helyéről. Miután hozzáfértünk a kapcsolóhoz, vizsgáljuk meg az érintkezőket oxidáció vagy szennyeződés jelei után. Szükség esetén tisztítsuk meg az érintkezőket kontakt spray-vel. Ha a tisztítás nem hoz eredményt, előfordulhat, hogy a kapcsolót cserélni kell.

A kapcsoló hibáját egy egyszerű teszttel is ellenőrizhetjük: ha a vezetőoldali panelről egyik ablak sem működik, de az utasoldali kapcsolók külön-külön igen, akkor valószínűleg a főkapcsoló hibás. Érdemes továbbá ellenőrizni, hogy a kapcsoló hátoldalán a csatlakozók megfelelően érintkeznek-e, mert egy meglazult vagy oxidálódott csatlakozó is okozhatja a problémát.

Az ablakemelő kapcsoló ellenőrzése és tisztítása

Az elektromos ablak tanítás folyamata

Bizonyos autótípusoknál az ablakemelő rendszer újraindítása vagy alkatrészcseréje után szükség lehet az elektromos ablak tanítás elvégzésére. Ez a folyamat biztosítja, hogy az ablakemelő rendszer megfelelően kalibrálja magát, és felismerje az ablak teljes fel-le mozgási tartományát. Amikor az elektromos ablakemelő javítás házilag történik, erre a lépésre nagy figyelmet kell fordítani.

Corolla elektromos ablak beépítés

A tanítási folyamat általában a következő lépésekből áll: zárjuk be az ajtókat, kapcsoljuk be a gyújtást, végül húzzuk fel az ablakot a felső pozícióba, és tartsa a kapcsolót néhány másodpercig. Ezután engedjük le az ablakot az alsó pozícióba, és ismét tartsuk a kapcsolót néhány másodpercig. Ezt a műveletet ismételjük meg minden érintett ablaknál. A pontos lépések autótípusonként eltérhetnek, ezért érdemes a gépjármű kézikönyvében vagy szerviz dokumentációjában tájékozódni.

Egyes modellek esetében a tanítási folyamat bonyolultabb lehet, például speciális diagnosztikai eszköz szükséges a rendszer újra tanításához. Ha a kézi módszer nem működik, érdemes felkeresni egy szerelőt vagy utánaolvasni az adott típus szerviz leírásában.

További lépések az elektromos ablakemelő javítás házilag során

Ha a fent említett lépések nem vezetnek eredményre, az elektromos ablakemelő javítás házilag további lépéseket igényelhet. Elsőként ellenőrizzük az ablakemelő motorját: hallható-e működési zaj a kapcsoló használatakor. Ha a motor működik, de az ablak nem mozog, előfordulhat, hogy a mechanikai részek sérültek vagy elakadtak. Ezek ellenőrzéséhez és javításához az ajtókárpit eltávolítása szükséges. Ilyenkor tanácsos lehet egyúttal a hibás ajtó-, illetve a lógó tetőkárpit javítás házilag történő elvégzése is.

Az ajtókárpit eltávolítása után láthatóvá válik az emelőszerkezet és annak rögzítési pontjai. A vezetősínek meghibásodása, a bowden megakadása vagy a fogaskerekek törése gyakran okozhat problémát. Ha mechanikai sérülés észlelhető, a hibás alkatrészeket cserélni kell. Ezenkívül érdemes megvizsgálni az ablakemelő motor csatlakozásait is, mert egy meglazult vagy oxidálódott érintkező is működési zavart okozhat.

Ha az ablakemelő motor egyáltalán nem ad ki hangot, egy multiméter segítségével mérjük meg, hogy kap-e áramot a motor. Ha nem, akkor vezetékhiba vagy testelési probléma is lehet a háttérben. Ebben az esetben a vezetékek folytonosságának ellenőrzése és az esetleges javítások elvégzése szükséges.

Amennyiben az elektromos ablakemelő problémája nem oldható meg házilag, érdemes szakember segítségét kérni, különösen, ha komplex elektromos hibáról vagy komolyabb mechanikai sérülésről van szó.

Gyakori problémák és megoldások

Az alábbi táblázat összefoglalja a leggyakoribb problémákat és azok lehetséges megoldásait:

Probléma	Lehetséges ok	Megoldás
Hátsó ablakemelők nem működnek	Hibás GM5 modul, kódolási hiba, kábelköteg probléma	GM5 modul cseréje/kódolása, kábelköteg ellenőrzése/javítása
Ablakemelő kapcsoló nem működik	Kopott érintkezők, hibás kapcsoló	Kapcsoló tisztítása/cseréje
Ablakemelő lassan működik	Elhasználódott motor, mechanikai probléma	Motor cseréje, mechanika karbantartása
Becsípődésgátló hibája	Hibás érzékelő, modul hiba	Érzékelő cseréje, modul ellenőrzése/cseréje
