LED Világítás Tápegységei: Minden, Amit Tudnod Kell
A LED diódák vagy LED chipek kisfeszültségről működnek, azaz jellemzően 12 Voltos egyenáramot igényelnek. A különböző LED termékek jellemzően vagy 12 Voltos, vagy 24 Voltos egyenáramot igényelnek a működésükhöz, ez minden esetben fel van tüntetve a termékek adatlapján, sokszor a termékek nevében is!
Az ANRO a 12 Voltos LED szalagokat, LED modulokat részesíti előnyben lévén a 12 Voltos LED világítások az elterjedtebbek, ezáltal olcsóbbak és a hozzájuk tartozó LED tápegységek is kedvezőbb árúak.
A 24 Voltos LED szalagok azonban van egy nagy előnye: mivel kétszer akkora feszültségről működnek, így akár kétszer olyan hosszú szakaszokban is felhasználhatóak, mint 12 Voltos társaik. Azaz itt szerencsés esetben kevesebb kábelezésre van szükség.
Megfelelő Feszültség és Teljesítmény Kiválasztása
A helyes feszültség megválasztása után a legfontosabb a megfelelő teljesítmény meghatározása. Vegyük a legkedveltebb rejtett világításos LED szalagunkat, amiből pl. A 20 métert megszorozzuk a 4.8 Wattal, így 96 Wattot kapunk eredményül. Azaz 96 Watt teljesítményű a LED világításunk, amihez tápegységet kell választani. Itt még bejön a képbe a Hatásfok, ami minden egyenáramú LED tápegységet érint, általában 80% vagy afölötti értékkel rendelkezik.
Számítógép Tápegység Használata LED Szalagokhoz
Felmerül a kérdés, hogy a számítógépekben használt tápegységgel működtethetők-e a ledszalagok? Nincs semmi elvi akadálya a számítógépes tápegységről való LED szalag használatnak. A válasz: Igen a számítógép tápegysége is megfelelő feszültséget állít elő az 5V és 12V-os LED szalagokhoz, így lehet használni azt a tápegységet is, az 5V-os és a 12V-os LED szalagok / LED modulok üzemeltetésére. Egyetlen dologra kellene figyelni: meg kell nézni a tápegységen, hogy egy ágról maximum mekkora áramot tud leadni.
Természetesen ezeket a ledes termékeket a számítógépen belüli dekorációhoz is használhatjuk, ha már úgyis számítógép tápegységről van szó. A válasz itt is: Igen, akár a személygépkocsi akkuja is felhasználható erre, a megfelelő feszültségre azonban itt is ügyelni kell.
LED Tápegységek Típusai
A LED tápegységek leginkább formai különbségekkel rendelkeznek, más-más dobozolást, vagy kábelezést kaptak, ezáltal más-más feladatokra a legalkalmasabbak.
LED Adapterek

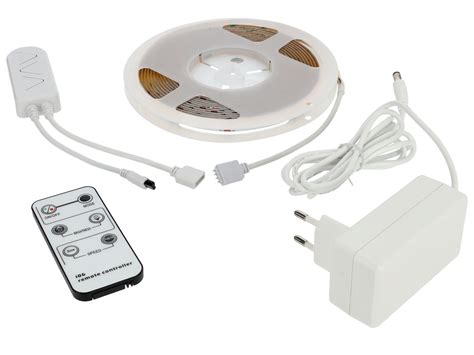

A LED adapterek leginkább a telefontöltőkre, laptoptöltőkre hasonlítanak: vagy közvetlenül a konnektorba dughatóak, vagy a mellékelt tápkábel segítségével csatlakoztathatóak a 230V-os hálózati áramra. A kimenetek használatához szükség lesz egy DC - sorkapocs átalakítóra, melyet az adapterek csatlakozójára tudunk ráhúzni, majd ebbe már könnyen csatlakoztathatjuk a LED szalagok vezetékét. Teljesítményüket tekintve az adapterek jellemzően 12 és 80 Watt közöttiek.
Ezek az adapterek mindig teljes burkolatot kapnak, így teljesen védettek áramütéssel szemben, így hozzá nem értőknek leginkább ezek a LED adapterek valók, hiszen itt szinte csak csatlakozókat kell egymásba dugni. Kezdőknek nagyon ajánljuk a LED szalag szerelés egyszerűen!
A dugasz tápegységek 12 Voltos egyenáramú kimenete mindig egy 2,1 mm x 5,5 mm-es DC apa csatlakozó.
Fiat Punto diagnosztizálása és javítása
Ipari LED Tápegységek
A következő csoport a fém vagy műanyag házas ipari LED tápegységeke: a beépített LED világítások kivitelezésénél (pl. egy rejtett világítás) jellemzően ezeket a tápegységeket használják, hiszen egészen nagy teljesítményig elérhetőek, illetve jobban bírják a folyamatos működést, mint az adapterek. Másik fontos jellemző, hogy ezen tápegységekből prémium minőségű darabok is elérhetőek, melyek 3 vagy akár 5 év garanciával rendelkeznek.
Ezeket a tápegységeket vagy közvetlenül a 230V-os hálózati áramra csatlakoztatjuk (pl. egy fali kiállásból) vagy külön vásárolhatunk hozzá dugvillás kábelt, mellyel konnektorba dughatóak. A kimenetük is egy csavaros vezetékcsatlakozó, teljesítménytől függően ezekből akár több is található egy tápegységen.
Az ipari tápegységek legnagyobb teljesítményű változatai ventilátort is tartalmaznak a megfelelő hűtés elérése érdekében. Az ipari tápegységekből elérhető műanyag házas változat is, ezek mindössze abban térnek el előző társaiktól, hogy ezek kettős szigetelésű LED tápegységek, azaz földelés bekötésére ebben az esetben nincs szükség.
Az ipari tápegységek nem rendelkeznek dugvillával, sem semmilyen egyéb vezetékkel. A 230V-os bemenet és a 12V-os kimenetek is sorkapcsos rögzítésűek.
A 12 Voltos kimenetekből az ipari tápegységek több párat is tartalmazhatnak, ebből használhatjuk csak az egyiket vagy akár mindegyiket is. A teljes teljesítmény elérhető egy pár kimenetről is.
Gyakorlati útmutató: Prius csomagtér ajtó kinyitása
A 230V-os hálózati áram bekötését az ipari típusokhoz hasonlóan vagy direkt fali csatlakozással, vagy külön megvásárolható dugvillás kábellel oldhatjuk meg. A kimenet itt egy vezetékpár, melyet akár közvetlenül is csatlakoztathatunk a LED szalagra, vagy megfelelő mennyiségű vezetékkel megtoldhatjuk.
Kötődobozba Építhető LED Tápegységek
Kifejezetten kis teljesítményű LED világításokhoz kerültek kifejlesztésre az úgynevezett kötődobozba építhető LED tápegységek. Ezek mindössze annyiban térnek el az előzőektől, hogy méretük igen kicsi, így a 60 mm-es kötődobozokba beépíthetőek. Kis helyigényük miatt nagyon hasznosak utólagos LED világítások, pl. Amennyiben van rá hely és lehetőség, akkor a LED tápegységek akár a villamos elosztó szekrényben is elhelyezhetőek.
Sínre Szerelhető LED Tápegységek
A sínre szerelhető LED tápegységek itt kapnak szerepet, hiszen segítségükkel rendezetten, könnyen hozzáférhető módon szerelhetőek fel a kismegszakítók, firelék mellé. Az utólagos LED világítások kivitelezésénél mindig probléma, hogy hová tegyük a tápegységet. Ha nincs más lehetőség, akkor készítsünk egy szerelőnyílást, melyet egy szerelőajtóval könnyen hozzáférhetővé tehetünk.
Prémium LED Tápegységek
A LED tápegységek non-plus-ultrái ezek a válogatott minőségű alkatrészekből álló prémium tápegységek. Gyártók szerint a Delta és POS tápegységeket jelenti melyek 5 év garanciaidővel rendelkeznek, tervezésük során kifejezetten a minőségi LED világítás kivitelezése volt a fő szempont.
LED TÁPEGYSÉG BEKÖTÉS: Hogyan válasszunk tápegységet LED szalaghoz? LED szalag csatlakoztatása!
A cikkben szereplő összes termék megvásárolható áruházunkban!
Gyakran Ismételt Kérdések (GYIK)
Használhatok-e mobiltelefon-töltő adaptert LED-es világítás készítéséhez?
Igen, a LED diódákkal használhatóak a mobiltelefon töltők, megfelelő ellenállással. Azonban a 12 Voltos ledek (pl. LED szalag) nem fognak működni 5.3 Volton, az a feszültség kevés nekik.
Milyen a legegyszerűbb módja két LED világítás kialakításának?
Vezérlőből 1 db-ra lesz szükség, hiszen RGB szalagból is egy szakasz lesz.
Lehet-e a Flexi LED szalagot központi világításként használni villanykapcsolóról?
Igen, ilyen esetben is kell tápegység vagy átalakítóval lehet bekötni.
Mennyi egy 100W-os 12 voltos táp fogyasztása üresjáratban, illetve 75W terheléssel?
Energiahatékonyságban a márkás és nem márkás tápok között legfeljebb 2-3% különbség lehet, tehát olyan 80-82%-os hatásfokkal működnek.
Hogyan kell párhuzamosan kötni a LED szalagokat rejtett világításhoz?
A párhuzamos kapcsolást úgy a legegyszerűbb kivitelezni, hogy a LED szalag mellett (a díszléc nútjában vagy a gipszkarton szerelvényben) elhúznak végig egy két eres kábelt (vagy két egy eres szilikon kábelt) és 5 méterenként csatlakoztatják rá az egész tekercs LED szalagokat. Minden tekercsen gyárilag van egy két eres betáp vezeték, így forrasztani nem kell.
Milyen tápegység fér el egy fürdőszobai tükrös szekrény dobozolásába?
A szekrény tetején lévő dobozolásba maximum 23x40x120 mm-es tápot lehetne beépíteni.
