Skoda Hall Jeladó: A Gyújtás Működése és a Hibajelek Felismerése
A főtengely jeladó, más néven fordulatszám jeladó, az autónk egyik legfontosabb alkatrésze. Feladata, hogy folyamatosan mérje a főtengely forgási sebességét és pontos helyzetét.

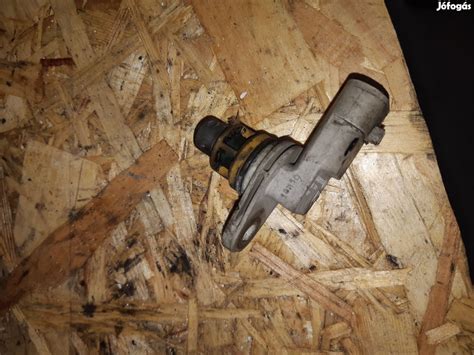

A főtengely jeladó tipikus elhelyezkedése a motorban.
Mi a Főtengely Jeladó?
A főtengely jeladó egy elektromos jeladó, amely a belső égésű motorokban ellenőrzi a főtengely pozícióját vagy forgási sebességét, tehát a motorfordulatszámért is felelős. Benzines és dízel autókban egyaránt megtalálható, általában a lendkerék környékén helyezkedik el, de egyes autókban a motor hengerblokkjába vagy a főtengely környékén található meg.
A főtengely jeladó feladata, hogy a forgattyús tengely fordulatszámát és szöghelyzetét megállapítsa. Tehát a jeladó figyeli a forgattyús tengely pozícióját, illetve a fordulási sebességet, és ezeket az információkat elküldi a motor vezérlőegységének. Ezek fontos információk a motorkezelés számításaihoz, annyira, hogy sok motor nem is tud működni, ha a főtengely jeladótól nem kap precíz paramétereket.
Jelenleg kétfajta jeladó típus létezik: indukciós jeladó és Hall-jeladó. Hogy melyik van az autónkban, azt ránézésére nehéz megállapítani, pedig a jeladó típusa fontos kérdés a diagnosztika szempontjából.
A Főtengely Jeladó Hiba Jelei
Ha gond van a főtengely jeladóval, annak általában vannak jelei, melyek figyelmeztetik a sofőrt, hogy ezzel a problémával foglalkozni kell. Lássuk, milyen tünetekre érdemes odafigyelni:
- Problémás indítás: A főtengely jeladó olyan paramétereket figyel, illetve küld a vezérlőegység felé, melyek lényegesek a motor elindításához. Ha a jeladó hibás, nem küld megfelelő információkat, így az elindulás nehézkes lesz, vagy egyáltalán nem valósul meg.
- Időközönkénti leállás: Ha a főtengely jeladó hibás, akkor menet közben megszakadhat a jeladás, ez pedig a motor leállásához vezethet. Ez a jelenség jellemzően kábelproblémát jelez.
- Világít a Check-Engine visszajelző lámpa: Az egy nagyon árulkodó jel, hogy a motorellenőrzés lámpa felvillan. Persze ez számos más problémát is jelezhet, de ilyenkor a főtengely jeladóra is érdemes vetni egy pillantást.
- A gyorsulás nagyon változékony: Ha hibás a főtengely jeladó, akkor nehézkessé válhat az állandó sebesség fenntartása is. Mivel a főtengely jeladó pontatlan információkat küld a motornak, ezért a vezérlőegység nem képes a megfelelő szinkronizálásra és üzemanyag befecskendezésre.
- Nem működik megfelelően a motor: Amennyiben azt tapasztaljuk, hogy a motor nagyon kínálódik, rángat, esetleg alapjáraton, a lámpáknál vagy kereszteződésben megállva berezeg, és a fordulat nem állandó, akkor az nagy valószínűséggel a főtengely jeladó meghibásodást jelenti. Ezek a jelzések ugyanis arra utalnak, hogy a hengerek nem működnek megfelelően, ezt pedig a hibás főtengely jeladó okozza. Ilyen esetekben a főtengely jeladó nem küld megfelelő információkat, melynek következtében pedig a hengerek véletlenszerűen kihagynak. Ezt a jelenséget a gyújtógyertyák hibája is okozhatja, de ha azok rendben vannak, akkor a főtengely jeladó lesz a ludas.
- Nő a fogyasztás: Bár ez a jelzés többféle meghibásodást is jelezhet, de sokszor a főtengely jeladó hibája okozza. Ha ugyanis a főtengely jeladó nem küld megfelelő szinkronizációs információinak a motornak, akkor az üzemanyag befecskendezők nem juttatnak megfelelő mennyiségű üzemanyagot a motorba. Emiatt a motor több üzemanyagot fog használni az átlagosnál, ez pedig észrevehető lesz.
Mi Okozhatja a Hibát?
Számos oka lehet annak, hogy a főtengely jeladó nem működik megfelelően. Okozhatja a bajt belső rövidzárlat, vezetékszakadás, sérült impulzus kerék, de szennyeződések is. Ezeket megakadályozni nem igazán lehet, tehát úgy járunk a legjobban, ha figyelünk az árulkodó jelekre, és azonnal szerelőhöz megyünk, ha bármelyiket is tapasztaljuk. A szerelő ilyenkor elvégez egy diagnosztikai tesztet, hogy megállapítsa, pontosan mi is a baj, és ennek fényében végzi el a szükséges javítást vagy cserét.
Hogyan mutatható ki a gyújtóberendezés meghibásodása? | AUTODOC tippek
Vezérműtengely Jeladó
A vezérműtengely jeladó egy olyan alkatrész, amely a motor hengerfején helyezkedik el, és a vezérműtengelyen lévő impulzuskerék felé néz. A jeladó feladata, hogy jelet küldjön a motorvezérlő elektronikának (ECU) a vezérműtengely szögállásáról. Ez alapján az ECU meghatározhatja, hogy melyik henger van éppen melyik ütemben, és ennek megfelelően szabályozhatja az üzemanyag-befecskendezést és a gyújtást.
Míg a motorfordulatszám jeladók esetében több működési elv is szóba került, itt csak egy típusú jeladót alkalmaznak a gyártók. A vezérműtengely jeladók a Hall-elv alapján működnek. A jeladó a hengerfejen helyezkedik el és a vezérműtengelyen lévő impulzuskerék felé néz. Az impulzuskerék által adott jeleket a szenzor észleli és közvetíti azt az ECU felé. Fontos, hogy az impulzuskerék által adott jelek arányosak a forgási sebességgel.
A Vezérműtengely Jeladó Hibái és Javítása
A vezérműtengely jeladó meghibásodása több okból is bekövetkezhet. A vezérműtengely jeladó hibáinak legbiztosabb jele, ha a műszerfalon felvillan a Check Engine (motor ellenőrző) lámpa. Ez azt jelzi, hogy az ECU valamilyen hibát észlelt a motor működésében, és ezt egy hibakóddal tárolta el a memóriájában. A hibakód kiolvasható egy OBD (fedélzeti diagnosztikai) készülékkel, amely egy csatlakozó segítségével kapcsolódik az ECU-hoz.
A vezérműtengely jeladó hibáinak javítása általában a jeladó cseréjét jelenti, mivel ez egy viszonylag olcsó és egyszerű alkatrész. A cserénél fontos betartani a gyártó által előírt beállításokat és nyomatékokat.
A vezérműtengely jeladó cseréjének ára függ az autó típusától, a jeladó fajtájától és gyártójától, valamint a szerviz díjától. Egy átlagos autó a vezérműtengely jeladó cseréje 10 000-30 000 forint között mozog, de lehetnek ennél drágább vagy olcsóbb megoldások is.
Ha nem cseréljük ki a hibás vezérműtengely jeladót, akkor az ronthatja a motor teljesítményét, hatékonyságát és környezetbarát működését. Emellett növelheti az üzemanyag-fogyasztást, a kipufogógázok károsanyag-tartalmát és a kopást.
A vezérműtengely jeladó meghibásodását megelőzhetjük úgy, hogy rendszeresen ellenőrizzük és tisztítjuk az alkatrészt és az impulzuskeréket.
A vezérműtengely jeladót tesztelhetjük úgy, hogy lemérjük a feszültségét és az ellenállását egy multiméterrel. Ehhez le kell választani a jeladót az ECU-tól, és meg kell találni a csatlakozólábak kiosztását egy kapcsolási rajz segítségével.
Gyújtásimpulzus Jeladó
A gyújtásimpulzus jeladó gondoskodik arról, hogy vezérlőimpulzusok jöjjenek létre, amelyek úgy működtetik a vezérlőegységet, hogy a primer áramkör a megfelelő időpontban záródjon, ill. szakadjon meg a gyújtás időpontjában gyújtóívet hozva létre a hengerekben.
A gyújtásimpulzus jeladó a korszerű digitális vezérlésű gyújtásvezérlő egységekben információt szolgálatat ahhoz, hogy az optimális időpontban következzen be a hengerben létrehozott levegő-üzemanyag keverék robbanása.
A gyújtásimpulzus jeladó nagy előnye a gyújtásmegszakítás hagyományos, mechanikus módjával szemben, hogy gyakorlatilag nincs meghibásodás, hiszen mozgó, kopó alkatrészek sincsenek.
Mindkét jeladónál egy állandó mágnessel szemben forog egy jelgeneráló kerék, amelyen vagy fogak, vagy nyílások vannak. Attól függően, hogy a forgó rész foga közötti rés, vagy a lyuk kerül a mágnes elé, eltérő feszültség keletkezik egy tekercsben. Az első esetben ez a feszültségkülönbség képezi közvetlenül a jelet.
A Hall-jeladónál a jel egy nyomtatott áramkörben keletkezik, tehát nem közvetlenül indukálódik. Mindkét jeladót a gyújtáselosztóba építik be.
Gyújtógyertya
A gyújtógyertya a benzin üzemű járművekben használatos arra, hogy a motor által beszívott üzemanyag-levegő keverékét meggyújtsa. Ezt úgy érjük el, hogy amikor a motor a sűrítési ütem végéhez ér, akkor a gyújtógyertya elektródái között egy kisüléssel szikrát képzünk, ami begyújtja a már így is felhevült, sűrített keveréket.
A gyújtógyertya felépítése.
Minden belső égésű benzinmotor tartalmaz egy gyújtási rendszert, amely meghatározza, hogy melyik hengerbe mikor kell a szikrát adni, hogy a motor tökéletesen működjön.
A kezdetekben általában forgó elosztós gyújtás rendszert alkalmaztak, mely a következő elemekből ált: Elosztó (Fedél, rotor, megszakító, kondenzátor, Hall-jeladó), gyújtás trafó, gyújtás modul, gyújtás kábel garnitúra és gyújtógyertya.
Ezeknél a rendszereknél a gyújtás jelet úgy vették le, hogy az elosztó közvetlenül csatalakozott a vezérműtengelyhez, és annak a forgásából az elosztóban lévő rotor a fedélen kialakított csatlakozóra adta a feszültséget.
A folyton növekvő igények miatt tovább kellett fejleszteni a gyújtás rendszert és mára már szépen elhagyták a forgó elosztós megoldást, helyette már sortrafó vagy ceruza trafós elektromos vezérlésű gyújtásokat alkalmaznak.
Itt a következő alkatrészekkel találkozunk: gyújtás sortrafó vagy ceruza trafó, egy sor jeladó/ főtengely, vezérműtengely, kopogás szenzor) valamint az ECU, ja és persze a gyertya.
Ennél a rendszernél, már sokkal pontosabb a gyújtás, sőt a jeladók révén a gyújtási időt is lehet változtatni.
Láthatjuk, ugyan a gyújtás nagy rendszerében a gyújtógyertya csak egy kis darab, mégis a legfontosabb. Felépítése igen egyszerű. Áll a házrészből a középen végigfutó elektródából és az elektróda körüli szigetelésből (kerámia). A szikra képződés az elektróda és a ház alsó testtelési pontja között képződik.
A gyertyákat, hogy milyen kell az egyes motorokba, mindig a gyártó határozza meg, mivel csak Ő tudja, hogy az általa gyártott motor milyen hőelvezetéssel rendelkezik, ezáltal milyen hő értékű gyertyára van szükség.
A gyertyák között megkülönböztetünk hideg és meleg gyertyákat. A hideg gyertyának nagyobb a hőelvezetése, míg a melegnek kisebb. A gyártók ezt általában számokkal jelölik, minden gyártó más-más módon.
A réz és a nikkel középelektródás gyertyák általában rövid élettartammal rendelkeznek kb. 30-45.000 km, míg az irídium illetve platina elektródás akár 100.000 km is kibír.
Ha gyújtógyertyát keresünk autónkhoz, ezt egy olyan katalógusból tegyük meg, ahol minden méret stimmelni fog: menet hossz, kulcsnyílás, elektróda anyaga, gyertya hézag és a legfontosabb a hőérték.
Ha megfordultunk már szervizben ezt a kifejezést többször is hallhattuk. Ez annyit tesz, hogy egy etalon szerszám segítségével /hézagmérő/ megmérik a gyújtógyertya elektródája és a földelő elektróda közötti távolságot.
Minden egyes motorhoz meg van határozva, hogy ennek az adott hézagnak mekkorának kell lennie. Régebben a Ladás, Skodás korszakban rengetegszer láthattuk, hogy kiszedték a gyertyát, majd egy kis drótkefézés után megmérték a hézagot, majd beállították. Azoknál a gyertyáknál még ezt el kellett végezni.
Általában, ha gyújtógyertyát kell cserélni, nem mindig viszi el az ember a szerelőhöz, mivel nem egy bonyolult folyamat.
Gyújtógyertyát mindig a motor hideg állapotában szereljük ki, és tesszük vissza. A gyertya meghúzási nyomatékára érdemes odafigyelni, mivel ha túlhúzzuk dobós a hengerfej, és beletörhet a gyertya is, ha viszont laza a meghúzás, simán a géptetőben találhatjuk a gyertyát a kompresszió áldásos tevékenysége miatt.
