Fiat Punto Evo szerelési útmutató

Ez a cikk a Fiat Punto Evo típusú autók szerelésével kapcsolatos hasznos információkat és útmutatókat tartalmaz. Bemutatjuk a váltókar cseréjének lépéseit, valamint egy részletes leírást az ajtózár javításáról.

Váltókar komplett egység csere

A váltókar komplett egység (kézi váltó kapcsolókar-modul) feladata a sebességfokozatok pontos kiválasztása és kapcsolása, a váltórudazat/kábelek mozgatása és a gyári váltási érzet biztosítása. Az OE-minőségű kivitel biztosítja a gyári rögzítési pontokra való illeszkedést, valamint a csapágyazott forgáspontokat.

Kompatibilitás

Fiat Grande Punto (199, 2005-2012) - váltókar-egység
Fiat Punto Evo (2009-2012) - váltókar-egység
Fiat Punto (MY2012, 2012-2013) - váltókar-egység

A pontos illeszkedés motor/váltó kód és felszereltség szerint VIN / alvázszám alapján javasolt ellenőrizni.

Műszaki adatok

Típus: váltókar komplett (kézi váltó kapcsolókar-modul)
Funkció: fokozatválasztás és -kapcsolás továbbítása a rudazat/kábelek felé
Kialakítás: gyári ház + kar; csapágyazott/vezetett forgáspontok; csatlakozók a rudazathoz/kábelekhez
OE szám: 55346073

Szerelési megjegyzés

Bontsa a középkonzol burkolatait, válassza le a csatlakozókat és a rudazat/kábelvégeket, majd emelje ki a régi egységet. Az új váltókart illessze a gyári rögzítési pontokra, rögzítse az összes kötést, és próbamenet során ellenőrizze a fokozatok pontos kapcsolhatóságát.

Hilux javítási útmutató Mezőkövesd

Fiat Punto váltókar bowden csere / Grande Punto váltókar javítás

Ajtózár javítása

Ha az ajtózár megsérült, és kulccsal nem lehet nyitni az ajtót, az alábbi lépések segíthetnek a javításban. A jobb oldali ajtó zárját valaki szétbarmolta, talán fel akarták törni. Ennek következtében sajnos teljesen használhatatlanná vált, kulccsal nem lehet nyitni azt az ajtót. Nem egy megnyugtató állapot, valamit tenni kellett. Új zárbetétet, külön kulccsal nyitni nem szerettem volna, így más megoldás kellett.

Szerencsére volt a fiókban egy jó állapotú, de amúgy ismeretlen eredetű zárbetétem (egyébként csomagtér ajtóból, de ez mellékes), a kulcs nincs meg hozzá. Adódott, hogy a kettőből kéne csinálni egy jót.

Szükséges eszközök:

Imbuszkulcs
Csavarhúzó
Feszítőszerszám (pl. vastag papír)
Féktisztító, rozsdaoldó

Ajtókárpit eltávolítása

Óvatosan pattintsa le a hangszórórácsot.
Szedje le a komplett hangszóró zsebet (6 csavar).
Távolítsa el a térkép zsebet.
Szedje ki az ajtóbehúzót (középső és jobb oldali csavarok).
Vegye le a belső tükörborítást (fedéllel takart csavar és körmös klipsz).
Távolítsa el a tükörállítót (gumiharangot lefejteni, anyát letekerni).
Oldja a magas sugárzó hangszóró csatlakozóját, vagy szedje ki a hangszórót a burkolatból.
Szedje le a belső zárrúd körüli díszgyűrűt.

Már csak néhány patenttal és az üvegnél lévő rögzítést kell lebirkóznunk. A patenteknél valami feszítőszerszámot érdemes bedugni a kárpitos burkolat alá, vigyázva, hogy a fényezés ne sérüljön. Pl. egy vastag papírral megvédve. Az üvegnél némi erőkifejtés hatására felfelé lehúzható, vagy alulról leüthető az élről.

Használt Suzuki Alto hirdetések

Ajtókárpit eltávolításának lépései

Zárszerkezet eltávolítása és szétszerelése

Akassza ki a zár rudazatát (műanyag rögzítőfület lepattintani).
Húzza ki a zárat rögzítő fémlemezkét.
Játssza ki a lyukon a zárszerkezetet.
Húzza ki a fém testet a műanyag házból.
Tolja ki a zárhengert.
Szedje le a tetejét (három ponton rögzítve).
Távolítsa el a porzáró ajtó rugóját és a rugó tengelyét.

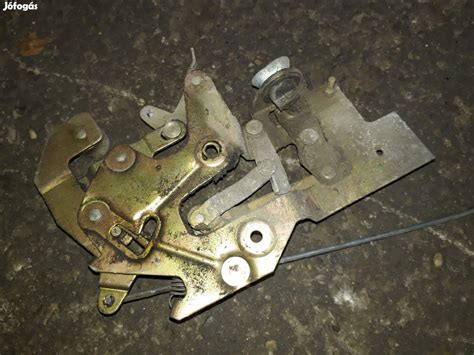

Zárszerkezet szétszerelése

Zárhenger javítása

Távolítsa el a zár lamelláit rögzítő lemezt.
Húzza ki a lamellákat a helyükről.
Cserélje ki a sérült lamellákat ép lamellákra (ha rendelkezésre áll).
Tisztítsa meg az alkatrészeket féktisztítóval és rozsdaoldóval.

A lamellákat apró rugók tolják kifelé, ezekre is vigyázni kell, ne vesszenek el, célszerű egy nagyobb tál felett dolgozni, vagy ahogy egyesével kiszedjük a lemezeket, egy kis dobozba gyűjteni rögtön.

Összeszerelés

Helyezze vissza a rugókat egyesével.
Tegye vissza a lamellákat a megfelelő sorrendben.
Tegye vissza a rögzítő rudat.
Szerelje vissza a porvédő ajtót és a fedelet (a rugót feszített állapotban kell tartani).
Rögzítse a fedelet a pontozásoknál.

Innen már tényleg a szétszedéssel fordított sorrendben kell összerakni, ügyelve, hogy ne maradjon ki semmi, tömítőgyűrű, omega gyűrű, stb.
