Opel Astra F Középkonzol Kijelző Bekötése
Az Opel Astra F tulajdonosok gyakran szembesülnek a gyári rádió és információs kijelző modernizálásának igényével. Ez a cikk részletesen bemutatja az Opel Astra F középkonzol kijelzőjének bekötését, beleértve a különböző kijelző típusokat, a csatlakozók kiosztását, valamint az Arduino-val való összekapcsolás lehetőségeit.

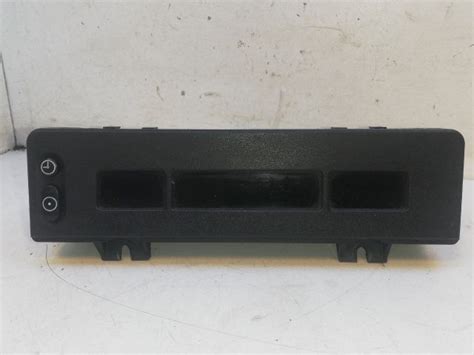

Különböző Kijelző Típusok
Az Opel különböző modelljeibe, mint például Astra G, Corsa C, Tigra, ugyanazt a kijelzőpanelt szerelték. Több cikkszámon is megjelent, valószínűleg több cég is gyárthatta:
- 009133265 Siemens 5WK70007 KZ: "AL"
- 09133266 002419386 96.598 Valeo KZ: "AZ"
- 90560091 Siemens 5WK7454
- 024461075 KZ: "WA"
- 90562546 002419386 96.598 Valeo
- 24418957 96598 Borg
- 24461517 317099190 98.496 BORG
Eltérések is akadnak közöttük, egyes gyártóktól kikerült olyan kijelző, amin a két gomb nyomva tartásával egyfajta diagnózist lehetett elindítani, ami az aktuális sebességet is kiírta.
Előfordulnak olyan kijelzők, amik gyárilag blokkolva vannak, tehát csak az idő, a hőmérséklet és a dátum kijelzést jelenítik meg. A gyárilag beépített rádió az alsó sorban jelzi ki az éppen aktuális menü vagy rádióállomás nevét. Sokan nem elégedtek meg ezen rádiók tudásával, így lecserélték egy komolyabb 1 DIN-es CD-s vagy MP3-as egységre, ebben az esetben le kellett mondaniuk a kijelző alsó sorában megjelenő információkról.
Több éven át nálam is a dátum kijelzés ment, míg egyszer véletlenül ráakadtam egy Arduino-s programra, ami a dátum kijelzés helyére egy egyedileg begépelt szöveget jelenít meg.
Tippek az Opel Meriva A oszlop javításához
A Kijelző Csatlakozói és Bekötése
A csatlakozó a kijelző hátuljában található, 12 pines. A képen látható bekötési rajzon a Corsa C vezetékeinek színezései vannak, ez az Astra G-n más!! A lábak pozíciója ugyanaz.
A kijelző csatlakozóból ezekre a lábakra van szükség:
- Pin 1: +15 Gyújtás
- Pin 6: Test
- Pin 10: SCL adat vonal
- Pin 11: SDA adat vonal
- Pin 12: MRQ adat vonal
Fontos! Az adat vonal csak akkor működik, ha a TID kijelzőn nincs dátum megjelenítés, ehhez a Pin 2 lábat egy 1 kohm-os ellenállással pozitívra kell kötni!
A kijelző hozzáféréséhez és a középkonzol szétszedéséhez információk itt lesznek.
Az alábbi táblázat összefoglalja a kijelző csatlakozóinak funkcióit:
Zafira EcoFlex olajszűrő csere útmutató
| Pin | Szín | Funkció |
|---|---|---|
| 1 | RED | Constant Live |
| 2 | BLUE | Temperature |
| 3 | BROWN | Ground |
| 4 | BLUE/WHITE | Also Temperature - thermasistor connect between this and pin 2 |
| 5 | BLACK | Switched Live |
| 6 | GREY/GREEN | Headlights - Supplies 12v when the headlights are on |
| 7 | GREY/BLACK | Illumination wire |
| 8 | RED/GREY | Stock Head Unit control - 12v when stock headunit is on. Date disappears so station name can be displayed in its place |
| 9 | BROWN/RED | Serial Clock - Used for data, not a time clock |
| 10 | BROWN/GREY | Master Request - Used to tell the display the stock headunit wants to send data |
| 11 | BROWN/BLACK | Serial Data - Used to send data to the display from the stock headunit |
| 12 | BLUE/RED | Speed signal - Resistance varies depending on speed. Hold both buttons for several seconds to enter test mode. |
Arduino Használata a Kijelzővel

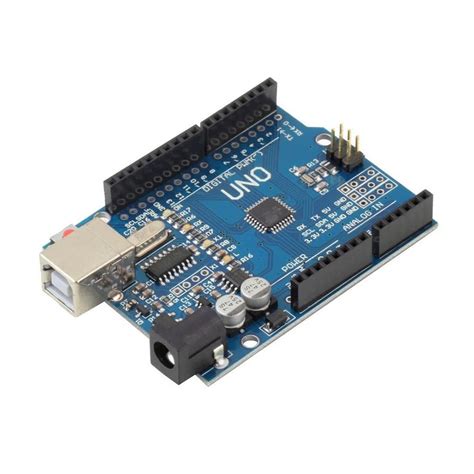

Az Arduino panelről:
Erre a célra felhasználható bármelyik a képen látható fajta, méretükben és az USB csatlakozó kialakításban térnek el egymástól, kezdőknek az USB csatlakozósat és gyárilag tüske soros verziót javaslom.
Azon panelok amiben nincsenek gyárilag beforrasztva a tüskék (mellékelni szokták a csomagban) nekünk kell beforrasztanunk. Az USB csatlakozó nélkülieket egy úgy nevezett FTDI illesztővel tudjuk USB-re csatlakoztatni és majd programozni.
Hétszegmenses kijelző vezérlés befejezése, beágyazott C - Az Arduino után, 8. rész
Kis hazánkban a jófogás és a vatera oldalakról is beszerezhetőek, de aki jártas az ebay-en vagy nagyobb kínai webshop-ok rendelésében, spórolhat pár forintot több darab bevásárlása esetén!
A kijelző teszt programja innen letölthető. Az alsó piros jelölésben a kijelzőn kiírandó szöveget írhatjuk át, ez nálam .Welcome!. felirat lett! A háttérvilágításom led-ezve van, erről is fogok írni hamarosan. Egy kis programozási tudással elképesztő dolgokat lehet csinálni akár erre a kijelzőre is!
Milyen kerékpártartót válasszak Insignia Kombihoz?
Pl. az Arduino egyik bemenetére kötve az ajtó szálat kiírható, hogy éppen csukva vagy nyitva van, tovább megyek ugyan ezzel az ardu panellel fedélzeti computer-t varázsolhatunk a kijelzőre ami az autó üzemanyag fogyasztását, akku feszültséget, sebességet, megtett távot, stb.

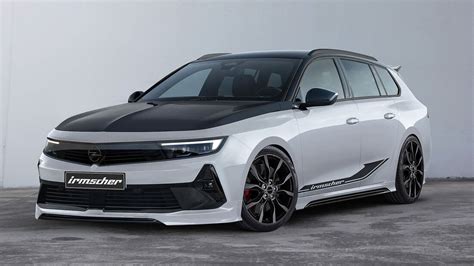

Egyedi Átalakítások: Irmscher Példa
Vannak, akik még tovább mennek az egyedi átalakításokban. Például, egy eredeti Irmscher változat egyedileg átépített autó, korához képest nagyon jó állapotú, belseje újszerű, képek a valós állapotát tükrözik. A gyáritól eltérő főbb módosítások röviden:
- Belső: teljes belsőtér bőrözése a képen látható átalakításokkal, Momo kormány, GSI digitális műszerfal, sparco pedálsor, rövidített váltókar, sport váltógomb, Astra F index és ablaktörlő kapcsolók, autóhifi.
- Fék és futómű: állítható keménységű Koni lengéscsillapítók ültető rugókkal, Astra F teljes szervokormány rendszer, Kadett GTE kormánymű stabilizátor, elöl 256-os fékek Zimmermann sport tárcsákkal, Vectra V6 hátsó híd Astra csapágyakkal és tárcsafékkel, Aluett 16″ alufelnik 7,5×16 és 9×16.
- Motor: C20NE motor, 1.8E vezérműtengely, 4 csöves leömlő teljes sportrendszerrel.
