OEM Kormánykerék Vezérlés Funkciók és Telepítési Útmutató

Az OEM (Original Equipment Manufacturer) kormánykerék vezérlés funkciók lehetővé teszik, hogy a gyári kormánykeréken található gombokkal vezérelje az autórádiót és más funkciókat. Ez különösen hasznos, ha utólagos (aftermarket) fejegységet szerel be, és szeretné megtartani a kormánykerék vezérlésének kényelmét.

Általános Tudnivalók

Az alábbi információk általános és tájékoztató jellegűek, és nem minősülnek garanciális feltételeknek. A garanciális feltételek a forgalmazóinknál és az általános értékesítési feltételeinkben érhetők el.

Az Abakus alkatrészek kizárólag a járművek eredeti funkcionalitásának helyreállítására szolgálnak. Ezek az alkatrészek nem eredeti/gyári/OE/OEM/OES pótalkatrészek. Az Abakus alkatrészeket kizárólag képzett szakemberek szerelhetik be, és a nem megfelelő telepítésből eredő károkért nem vállalunk felelősséget.

A garancia érvényét veszti, ha a járművet motorsportra, tuningra vagy hasonló eseményekre használják (kivéve a TecDoc-ban és az árlistánkon szereplő tuning alkatrészeinket). A garanciális igényekhez teljes dokumentáció szükséges, beleértve az alvázszámot, az első regisztrációt, a futásteljesítményt, az LPG telepítésre vonatkozó információkat, a hibamemória naplót, a képeket, a minőségellenőrzési kódot, a beszerelési számlát és a szerelést végző műhely elérhetőségeit.

Apple CarPlay és Android Auto Interfészek

Az Apple CarPlay és Android Auto interfészek a leginnovatívabb és legfejlettebb autós multimédiás interface készletek. Kiváló hangminőséget biztosítanak, és beépülnek az OEM rádióba, utólag beépítve az Apple CarPlay és Android Auto funkciókat az autó gyári multimédiás rendszerébe.

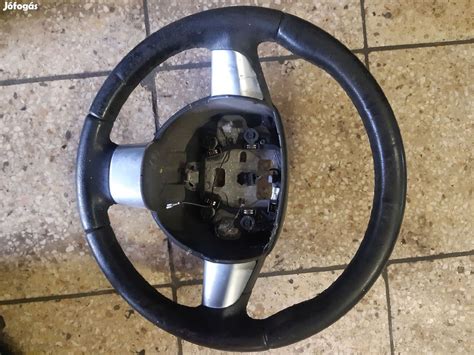

Megane kormánykerék bontottan

Az Apple Carplay és Android Auto interface messze a leginnovatívabb és legfejlettebb autós multimédiás interface készlet. Kiváló hangminőséget biztosít, és beépül az OEM rádióba, utólag beépíti az Apple CarPlay és Android Auto funkciókat az autó gyári multimédiás rendszerébe.

Kormánykerék Vezérlő Adapterek

A kormánykerék vezérlő adapterek lehetővé teszik, hogy megtartsa az eredeti kormányról történő rádióvezérlés funkcióit az eredeti rádió cseréjekor utólagos (aftermarket) fejegységre.

Land Rover Példa

Ilyen például a Kormánykerék-vezérlő adapter Land Roverhez ACV SWC 42XLR011, amely a következő modellekhez alkalmas:

Ducato III kormánykerék információk

Land Rover Discovery IV [LA] (09/2009 -> 11/2013)
Land Rover Range Rover Sport I [LS] (09/2009 -> 08/2013)

Ezek a járművek OEM MOST erősített rendszerrel rendelkeznek, és bizonyos korlátozásokkal kell számolni:

A járműbeállítások és a dátum/idő nem támogatott.
Az OEM kijelző nem támogatott; csak a Land Rover indító logó jelenik meg.
A fader funkció nem támogatott.

Csatlakozások és Tápellátás

Csatlakozó: 20 tűs Land Rover
OEM kormánykerék-vezérlés (SWC) csatlakoztatása: 3,5 mm jack vagy nyitott vezeték
OEM erősített rendszer csatlakoztatása: RCA (apa) piros/fehér - front pre-out az utólagos fejegységről; fader nem támogatott

A DIP kapcsolók beállítása az utólagos egység gyártója szerint történik (lásd az eszköz használati útmutatóját).

Jelek és Kimenetek Terhelhetősége

Piros: +12 V gyújtásfeszültség (Klemme 15)
Narancs: +12 V világítás (Klemme 58)
Lila/fehér: +12 V tolatójelszint
Rózsaszín: sebességimpulzus
Zöld: kézifék (parkolófék) GND jel

A kimenetek maximális terhelhetősége: 250 mA. Magasabb áramerősség esetén használjon relét.

Fontos kiegészítő információk: Újraimportált járművek vagy más szoftverrel rendelkező autók esetén előfordulhat funkciók inkompatibilitása. Az adapter teljes aktiválásához meg kell rendelni a fejegység konkrét márkájához illő összekötő kábelt.

Telepítési Útmutató

Az alábbiakban egy általános telepítési útmutató található a kormánykerék vezérlő adapterekhez:

B-osztály szimulátoros tesztvezetés

Ellenőrzés a Szerelés Előtt

Ellenőrizze az összes vezérlési funkciót és a járműbeállításokat az eredeti OEM fejegységgel.
Az eredeti rádiót (OEM HU) távolítsa el áramtalanított állapotban.
Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva - áramtalanítás mellett.

Csatlakoztatás és Bekötési Sorrend

Ellenőrizze az interfész beállításait és hardverkonfigurációját - áramtalanítás mellett.
Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját - áramtalanítás mellett.
Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze az egész telepítést a járművel - a fő tápvezetéket csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban megadott utasítások szerint.
Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátása stb.).
Végezze el a kormányvezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változtatásakor mindig feszültségmentes állapotban végezze a módosításokat. A módosítás után ismételje meg a fenti lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén szerelje vissza az eredeti OEM fejegységet, indítsa el az eredeti egységet, és ellenőrizze az interfész hardverkonfigurációját. Hívja elő a CAN bus rendszer leállítását, és a CAN bus leállítása után ismételje meg a fenti lépéseket.

További Csatlakozások és Változtatások

A további csatlakozások, a kábelköteg-kábel konfigurációjának módosításai vagy alternatív csatlakozások vagy csatlakozási bővítmények használata esetén a következőket kell figyelembe venni:

A csatlakoztatásokat és változtatásokat csak képzett szakember végezheti.
A csatlakozásokat és a változtatásokat csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a változtatások befolyásolhatnak.
A csatlakozások és változtatások működését és helyességét a csatlakoztatás előtt ellenőrizni kell a jármű kábelkiosztási tervének segítségével történő méréssel és összehasonlítással.
A csatlakozásokat és a változtatásokat saját felelősségére hajtják végre, a működőképesség garanciája nélkül.
A bekötéseket és a változtatásokat saját felelősségére végezzük, a jármű, az utólagos felszerelés vagy az interfész sérülésére vonatkozó garancia nélkül.
Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.

Csatlakozási Pontok

Piros: +12V gyújtás 15. kapocs
Narancs: +12V világítás 58.

Néhány AUDI gépjárműben egy 3 az 1-ben gyári csatlakozó blokkolja a CD váltóhoz való hozzáférést. A gyári csatlakozót el kell távolítani a CD váltóhoz való hozzáférés érdekében. Ebben az esetben egy YATOUR AUDI 20-pin adapter kábel szükséges, ami elfogadja a gyári csatlakozót is, illetve csatlakoztatható a rádióhoz is.
