OBD Csatlakozók Típusai és Jellemzői

Az OBD (On-Board Diagnostics) csatlakozók elengedhetetlenek a modern járművek diagnosztizálásához és karbantartásához. Ezek a csatlakozók lehetővé teszik a járművek vezérlőegységeinek (ECU) elérését, így a szakemberek kiolvashatják a hibakódokat, ellenőrizhetik a szenzorok értékeit és egyéb fontos adatokat.

A keletkezett hibát villogókódokkal vagy arra alkalmas kiolvasóval (interfésszel) lehet meghatározni.

21 autó-reset trükk, amit a szerelők SOHA nem tanítanak meg

Az OBD Szabványok és Az ISO Szerepe

Az európai autógyártók részére az előírásokat az ISO (International Organization for Standardization) szabályozza. Alapnorma az ISO 9141, mely tartalmazza például a diagnosztikai csatlakozó adatait, valamint a diagnosztika műszer adatait (csatlakozási paraméterek, protokoll, adatforgalom jellemzői).

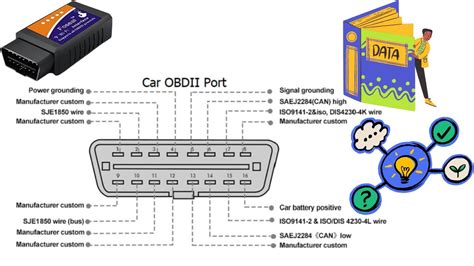

OBD2 csatlakozó bekötése

A 16 Pólusú Csatlakozó

A 16 pólusú csatlakozó bekötése alapján beazonosítható, hogy milyen protokollt használó gépjárművel van dolgunk. A csatlakozóban található többi érintkező gyártó specifikus kivezetés.

ECU hibaelhárítás Octavia II

FONTOS! Attól, hogy az autó szabványos OBD2 csatlakozóval rendelkezik, még nem feltétlenül jelenti, hogy az autó rendelkezik is az OBD2 elérhetőséggel. Ez minden esetben az autó vezérlőegységén múlik!

Az OBD szabvány csak a motor emisszió ellenőrző rendszerekkel kapcsolatos funkciókat szabályozza, tehát az hogy a motor vezérlésen kívül mit tudunk még diagnosztizálni az autón az attól függ, hogy a gyártó még mely egységeket kötötte rá az OBD2 rendszerre.

Honnan tudható, hogy az autó OBD 2 rendszerű?

Egy kis ízelítő az OBD2 típusokból. (A táblázat csak tájékoztató jellegű !

Például szoftverrel a 4.09-es verzióig, valamint a hardverigényes programokkal a légzsákok és indításgátlók beállításához használható. SW más OBDII komp.

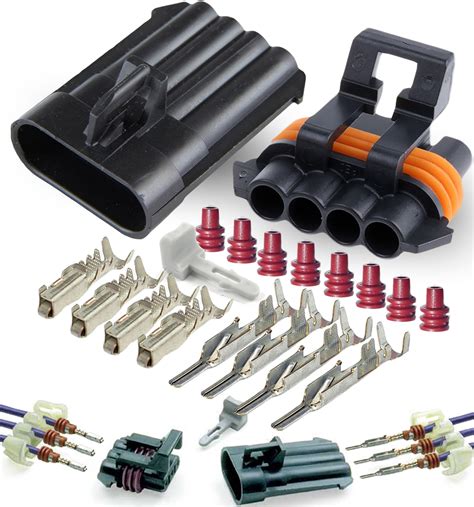

Delphi Metri-Pack 150 OBD II Csatlakozók

A Delphi Metri-Pack 150 OBD II fedélzeti diagnosztikai jármű-csatlakozók a műszeres alkalmazásokhoz terveztek. Ezek a csatlakozók az SAE J1962 szabványnak megfelelően, az ISO szabványnak megfelelő csatlakozó dugó használatával készültek.

Okostelefon, mint autódiagnosztikai eszköz

A mérőeszközök és az autóipari csatlakozó (801-0991) nylon szigetelővel és ISO szabvány réz ötvözött csatlakozók használatával rendelkezik.
