Autóelektronikai Vezérlőegységek Javítása és Programozása
Az új és modern rendszerű autókat vezérlő elektronikákkal látták el. Ezeknek a vezérlő elektronikáknak a szerepe a vezető és az utasok komfort érzetét segítik.
Vállaljuk autóelektronikai egységek, motorvezérlő egységek (ECU), intelligens kiszolgáló egységek (BSI, BSM, UCH) és egyéb elektromos vezérlő elektronikák javítását, programozását. Az Ecu-k rendelkeznek hibatároló memóriával melynek szerepe a hibás elemek, egységek tárolása.
Szolgáltatásaink
- Légzsákrendszerek vizsgálata az autóban. Világít vagy villog a légszák visszajelző lámpája? Semmi gond... diagnosztizáljuk és javítjuk a hibáját.
- Gépjármű KM órák javítása, programozása,illesztése. Meghibásodott kijelzők cseréje,mutató meghajtó motorok javítása,esetleg cseréje.
- Fiat Punto IAW 59F.XX ÚJ motorelektronikák programozása, Fiat, PSA IAW 1AP.XX ECU javítása. Opel Diesel adagoló elektronika javítása.
- Turbó Diesel és Benzines gépjárművekre Chiptuning, DPF, ADBlue, EGR, SWirl, Flap szelepek, vezérlő egységek DTC (autó működését nem befolyásoló hibakód) ideiglenes kikapcsolását hozzáértő több éves szakmai háttérrel.
- Multimédia egységek beszerelése. Hibás vagy elveszett rádió kódok beállítása, visszafejtése esetleg végleges kikapcsolása.
A hibakódokat csak diagnosztikai műszerrel lehet lekérdezni, illetve javításuk után törölni a tárolt hibakódokat.
A hibás vezérlőegységet diagnosztizáljuk a hibás alkatrészeket cseréljük, javítjuk. Motorvezérlő egységek BGA forrasztása, processor cseréje.
Esettanulmány: Renault Clio Gázpedál Hiba
A motorvezérlési problémákat túlnyomórészt nem az irányítóegységek hibája okozza!
Megoldások a Megane ventilátor hibáira
Hétköznap reggel időpontra érkező Renault Clio, munkalapfelvétel, elkeseredett tulajdonos. Két éve küzdenek a Clio alattomos hibájával. Időnként az autó sértődötten viselkedik, hibajelzést ad, és nagyon erőtlenné válik.
Az eddigi szerelők mind kiolvasták a hibatárolót, a gázpedálszenzort kicserélték, de mivel a probléma nem múlt el, az ECU hibáját diagnosztizálták. A mi feladatunk az ECU javítása lenne, ha megoldható.
Kiindulási adatok:
- Renault Clio 1.2, D4F 712 motorkód, 2004-es évjárat
- letárolt hibakód: gázpedál-érzékelő hibás jel
- hiba bekövetkezési gyakorisága: kb. óránként egyszer
A tulajdonost első lépésben sikerült rábeszélnünk egy hibafeltárásra, hogy tisztázzuk, vajon tényleg az ECU felelős-e a problémáért.
Tapasztalataink szerint ugyan nem elhanyagolható az ECU-meghibásodások száma, azonban rengeteg olyan perifériahibával, kábelköteghibával, vagy mechanikai hibával találkozunk, amit tévesen ECU-hibának gondolnak.
Központi zár vezérlő programozása Megane 1-hez
A költséges ECU-csere, vagy javítási kísérlet előtt tehát érdemes minél körültekintőbben megvizsgálni a perifériákat.
Gázpedál Mérés
A gázpedál pozíciójának érzékelése nem különösebben bonyolult. Ahogy ezt a legtöbb korszerű gázpedálszenzornál megszokhattuk, hat kábelköti össze az ECU-t a szenzorral: két külön test, két 5 V-os szál és két jelszál.
➊ A kapcsolási rajz egy részlete.
(A potenciométerek ismert adottságaik miatt hosszú távon nem kifejezetten megbízhatóak.) A kimenő jelek ettől függetlenül általában továbbra is analóg feszültségszintek, ezeket egy külön integrált áramkör állítja elő, a két „pálya” pedig a megszokott módon egymásnak vagy inverzei, vagy az egyiken mérhető feszültség a másiknak körülbelül a duplája.
A két jelszál a biztonságot növeli, egy esetleges hiba diagnosztizálása innentől kezdve „gyerekjáték”.
1999-es Renault Megane akkumulátor eltávolítása
Igazság szerint nincs is sok probléma a gázpedáljeladókkal. Sőt, szervizünk fennállása alatt még egyetlen alkalommal sem sikerült gázpedált hibásnak minősítenünk.
(A korábbi fojtószelep-potenciométerekkel persze más a helyzet...)
Gyanús a Kábelköteg
Éppen ezért az ilyen hibák nagy részében kábelkötegproblémára kell gondolnunk. A bizonyításhoz nem elég mindig a diagnosztikai készülék, az oszcilloszkóp ilyenkor sokkal hasznosabb eszköz.
Két csatorna kezdésnek éppen elég: a jelszálakat az ECU-csatlakozótól körülbelül 10 centiméterrel szúrjuk meg („A h1” és „A k1” pontok).
➋ Hibátlan állapot
Jól láthatóan a barna csatornán mért feszültség a zöldnek körülbelül a kétszerese. Amikor pedig a hiba bekövetkezik, akkor az oszcillogram a ➌ ábrán látható módon alakul.
➌ Elkaptuk a hibát, de…
A zöld csatornán a hiba jól kivehető. A gondunk csupán annyi, hogy a jelenség mintegy öt másodpercig tart, ezt követően akár 10-20 kilométeren keresztül gondtalanul tudunk autózni.
Ilyen jellegű hibákra van egy veszélyes, de sokszor eredményes stratégia: a kábelköteg különböző pontokon történő mozgatása, csavarása, feszegetése előhozhatja a hibát, így könnyebb lehet lokalizálni a hiba helyét, viszont az is lehet, hogy mindörökre eltűnik a szemünk elől a jelenség.
Gondoljunk például egy kisebb szigetelési hibára, ami miatt az adott kábel időnként testelődik. Intenzív mozgatásra előfordulhat, hogy a köteg tartósan elkerül a zárlatveszélyes helytől, ami bizonyos szempontból jó hír, viszont a hibakeresés sajnos megakad, mert a nem fellépő hibát innentől kezdve nem tudjuk diagnosztizálni.
Műszeres Próbakör
Szerencsére ezt a módszert nem kellett alkalmaznunk, mert az első műszeres próbakör végén észrevettük, hogy a hibaállapot több esetben kapcsolódott a kuplungpedál működtetéséhez.
Amikor kinyomtuk a kuplungot, a zöld csatorna sokszor „beszakadt”, a kapcsolatot a kuplung és a hiba között többször elő is tudtuk idézni.
➍ A zöld csatorna sokszor „beszakadt”
Az úti felvételen ➍ háromszor nyomtuk ki és engedtük fel a kuplungpedált. Az összefüggés egyértelmű. Biztos, hogy nem mérési hiba, mert közben a hibakód is beíródott, és a mérőcsipeszeink a motortéri ECU-nál vannak, tehát nem a mérésünk okozza a gondot.
Innentől „gyerekjáték”. A gázpedáljeladó kábelkötege (a hat vezetékkel) a kuplungpedál fölött kanyarodik el, és egy csatlakozóba jut, közvetlenül a kuplungpedál mellett.
Ahogy nyomogatjuk a pedált, a csatlakozó megmozdul, és a kitágult csatlakozóhüvelyek miatt a jel eltorzul. A csatlakozó kiszerelése, tisztítása, a csatlakozóhüvelyek „beállítása” következik.
Majd rövid próba gyújtáson: minden rendben, a hiba - egyelőre úgy tűnik - elmúlt. Így teszünk pontot egy két éve húzódó probléma végére. Ugyan sokat autóztunk az elején, megérte, mert ismét megóvtunk valakit egy fölösleges ECU-cserétől. Jöhet a piros pont, mindenki boldog. Egészen addig, amíg el nem indulunk egy ellenőrző próbakörre.
Mert, ahogy az elején utaltunk rá: a könnyen diagnosztizált hiba mindig gyanús. Ahogy kifordultunk az autóval a műhelyből, az egyik szál ismét rendetlenkedik:

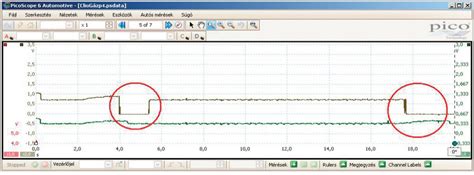

➎ Az egyik jelszál testelődik
A pirossal bekeretezett részeken ➎ az egyik jelszál testelődik! Érdekes, hogy most valahogy egészen más jellegű a jelenség, ráadásul eddig a „zöld” csatorna volt inkább a problémás.
Korai volt az öröm
Érdekes, hogy ezt az újabb jelenséget nem tudjuk a kuplungpedálhoz kötni. Vagyis a csatlakozó javítása sikeres volt, mert hiába működtetjük a kuplungot, nincs a jelre hatással. Egy problémán tehát túl vagyunk. De mi az ördög lehet ez az újabb hiba?
Pár órával később - az olvasókat a részletekkel nem terhelve - rájöttünk, hogy ez utóbbi jelenség a kormány elforgatásával van összefüggésben. Ha a kormányt teljesen jobbra tekerjük, a barnával jelölt szál testelődik.
Bonyolítja a helyzetet, hogy sem a gázpedálnak, sem a kábelének, sem a kuplungpedálnál lévő csatlakozónak nincs köze a kormányszöghöz. Akárhonnan is nézhetjük, a kormányoszlop a gázpedáltól és a kábeleitől nagyon messzire van. A kapcsolat viszont egyértelmű: jobbra tekerve testelődik a szál.
Foglaljuk össze!
- a kábelek a kormányoszloptól messze vannak, nincs kapcsolat,
- a motortérben sem látunk a kormányműhöz közel kábelköteget,
- az ECU-nak nincs szervonyomás-kapcsolója,
- gondolhatnánk ECU-hibára - elvileg egy ECU-bemenet is lehet testzárlatos, még ha ez extrém ritkán fordul is elő. De honnan tudná az ECU, hogy mit tekerünk és merre?
Mi hibáznánk? Nem, a szál tényleg testelődik, és éppen ugyanaz a hibakód íródik be, mint korábban. Akkor mi történik itt?
Több óra gondolkodás, próbálkozás után még mindig tanácstalanság uralkodik, egyszerűen értetlenül állunk a dolgok felett. A katarzisszerű helyzet újabb és újabb ötletekhez vezet, és az egyik végül döbbenetes eredményt hoz. Egy másik laborszkópot csatlakoztatunk a jelszálra. Az eredmény: nincs testelődés!
Lehet, hogy mégis a mi hibánk?
Ez hogy lehet? Hogyan lehet az, hogy ugyanarról a pontról két mérőeszköz kétféle eredményt szolgáltat? Csakis úgy, hogy az egyik szkóp testzárlatos, vagy a mérőkábelek / mérőfejek valamelyike testelődik.
És itt összeállt a kép. A motortérbe elhelyezett mérőcsipeszekhez a kábeleket a nyitott ablakon át, a motorháztető és a szélvédő között vezettük be. Szerencsétlen módon a „barna” csatorna mérőkábele bekerült a jobb oldali torony alá ➏. Néhány jobbkanyar után a kábel becsípődött, és a szigetelés levált. Innentől kezdve minden jobbra kormányzás során testelődött a mérőkábel, és a mérőfejen keresztül a jelszál is.
➏ A mérőkábel becsípődött a jobb oldali torony alá, fotónkon sárga nyíl mutatja
A sematikus ábra ➐ segít megérteni, hogy mi is történt. Tulajdonképpen mi magunk okoztuk a problémát, a mérőeszköz kábeleinek figyelmetlen elvezetésével. A méréstechnika egyik legalapvetőbb hibáját követtük el: a mérőeszköznek soha nem szabad beavatkoznia a mért áramkörbe.
➐ A mérőeszköznek soha nem szabad beavatkoznia a mért áramkörbe
Az autó egyetlen hibája tehát a kuplungpedál melletti csatlakozó volt, a barna szál testelődése kizárólag a mi hibánk. A sérült mérőkábel kiváltása és a kábelek más „nyomvonalon” történő elvezetése után már tényleg semmilyen hibajelenség sem fordult elő, ezt egy közel 100 kilométeres tesztkörrel bizonyítottuk.
Tanulni kell ebből az esetből. A mérőkábelekre nem csak a torony környékén leselkedik veszély, a kipufogó magas hőmérséklete, vagy pl. a forgó alkatrészek mind potenciális veszélyek a kábelekre nézve.
És ne feledkezzünk meg arról sem, hogy bizony nem minden alkatrész zárlatvédett, szerencsétlenebb esetben akár kárt is okozhatunk az autóban egy hasonló figyelmetlenséggel.
