Megane 2 Elektromos Ablakemelő Bekötési Rajz: Segítség és Hibaelhárítás

Az elektromos ablakemelők meghibásodása sok autós számára okozhat fejfájást. Ebben a cikkben a Renault Megane 2 típusú autók elektromos ablakemelőinek bekötésével és a kapcsolódó problémákkal foglalkozunk. Többek között szó lesz a kapcsolási rajzokról, a hibaelhárítási lehetőségekről és a gyakori problémák megoldásáról.

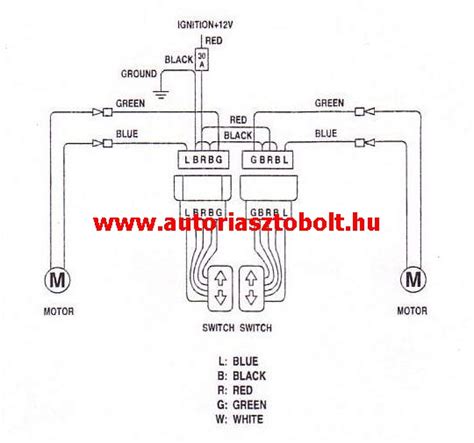

Kapcsolási Rajzok és Források

Sok autós számára a kapcsolási rajz elengedhetetlen a hibaelhárításhoz és a javításhoz. Azonban nem mindig könnyű a megfelelő rajzot megtalálni. A 2007-es Tolerance Data-ban található kapcsolási rajzok például nem biztos, hogy minden esetben megfelelőek a Megane 2-höz.

Egyes fórumozók olyan programok letöltését javasolják, amelyekben az óracsoport kivételével megtalálhatók a szükséges kapcsolási rajzok. Az Autodata CD3 sem feltétlenül tartalmazza a szükséges információkat minden évjárathoz.

Ha valakinek konkrét kérdése van egy adott alkatrész bekötésével kapcsolatban (pl. világítás, központi zár, mosó-törlő, motorvezérlés), érdemes lehet motorkódot is megadni a pontosabb azonosítás érdekében.

Renault Megane II bal első ablakemelő javítás

1999-es Renault Megane akkumulátor eltávolítása

Gyakori Hibák és Megoldások

Ablakemelő Motor Hibái

Ha az ablakemelő motor búg, de nem mozog, az valószínűleg mechanikai problémára utal. Ilyenkor érdemes ellenőrizni a bovdent, a sínt és az üveg nútját.

Az is előfordulhat, hogy a motor feszültség alá kerül, de nem működik. Ebben az esetben érdemes közvetlenül a motoron mérni a feszültséget, amikor a vezető oldali vezérlővel vezérled.

Kapcsoló Hibák

Az ablakemelő kapcsolók direkt erre vannak, zömében közvetlenül kapcsolják a motorokat. A kapcsolóban általában 2db morzeérintkező van. Alapból mindkettő zár valahova. Ha egyik irányba nyomod a gombot, az egyik oldal marad, ahogy volt, a másik pedig vált, tehát ahol eddig zárt, bont és ahol eddig bontva volt zár. A másik irányba ugyanez a másik oldallal.

Ha a kapcsoló megpörkölődött, érdemes lehet egy új blokkot beszerezni. Azonban előfordulhat, hogy az új blokk sem működik megfelelően. Ebben az esetben érdemes ellenőrizni a csatlakozókat és a vezetékeket.

Vezetékproblémák

Az ajtó kábelátvezetőnél gyakran eltörnek a vezetékek, mivel ott mozognak a legtöbbet. Kiveszed a gumicsövet már látható a hiba kis szerencsével kárpit bontása nélkül javítható.

Megane műszerfal világítás javítása

Fordított Működés

Volkswagen Golf Plus-nál előfordulhat, hogy a bal hátsó ablakemelő fordítva dolgozik. Ebben az esetben a motorhoz csatlakoztatott panelen lévő 2 kábelt kellene megcserélni.

Egyéb Tippek és Javaslatok

Ha gyárilag nem volt elektromos ablakemelő az autóban, a bekötés nehéz dolog lehet.
Érdemes lehet egy bontott Zafirából származó gyári mechanikát és egy BOSCH motort használni.
Ha a motoron 6 csatlakozó van, a bekötés bonyolult lehet. Érdemes szakember segítségét kérni.
Ha az ablakemelő ritkán működik, az ajtó kábelátvezetőnél lévő vezetékek lehetnek a ludasak.

Hasznos Táblázat

A következő táblázat összefoglalja a legfontosabb hibaelhárítási lépéseket:

Hiba	Lehetséges okok	Javítási javaslatok
Motor búg, de nem mozog	Mechanikai probléma (bovden, sín, üveg nút)	Ellenőrizd a bovdent, a sínt és az üveg nútját.
Motor nem kap áramot	Kapcsolóhiba, vezetékprobléma	Mérj feszültséget a motoron, ellenőrizd a kapcsolót és a vezetékeket.
Ablakemelő ritkán működik	Vezetékprobléma az ajtó kábelátvezetőnél	Ellenőrizd a vezetékeket az ajtó kábelátvezetőnél.
Ablakemelő fordítva működik	Hibás bekötés	Cseréld meg a motorhoz csatlakoztatott panelen lévő 2 kábelt.
