Keréknyomás Szenzor Utólagos Beépítése Opel Corsa D Típusú Autókba

A következőkben az abroncsnyomás-ellenőrző rendszerekkel (TPMS) kapcsolatos tudnivalókat és tapasztalatokat gyűjtöttük össze, különös tekintettel az Opel Corsa D típusú autók utólagos beépítésére.

A TPMS célja kettős: egyrészt növeli a biztonságot, hiszen a kimutatások szerint sok baleset történik amiatt, hogy rossz guminyomással közlekednek az autósok. A másik cél pedig a fogyasztás megfelelő szinten tartása és a környezetvédelem.

Mi a TPMS?

A TPMS (Tire Pressure Monitoring System), azaz guminyomás ellenőrző rendszer egy olyan elektronikus rendszer, amely a pneumatikus gumiabroncsokon belüli légnyomást a különböző típusú járműveken figyelemmel kíséri. A TPMS a valós idejű gumiabroncsnyomás-információkat a járművezető felé továbbítja, akár egy mérőeszközön, egy piktogramon vagy egy egyszerű alacsony nyomású figyelmeztető lámpán keresztül.

A TPMS kétféleképpen osztható meg: közvetlen (dTPMS) és közvetett (iTPMS). A TPMS-t OEM (gyári) szinten, valamint egy utángyártott megoldást is biztosítják.

A járműbe kerülésével egy új visszajelző lámpa is helyet kapott a műszerfalon, ami abban az esetben világít, ha a keréknyomás nem megfelelő.

Daewoo Tico jellemzők

TPMS a jogszabályokban

Az EU-ban 2014. november 1-től kötelező a TPMS használata az újonnan forgalomba helyezett autókban. A szabályozás gazdasági és biztonsági aspektusok alapján történt. Egyrészt a nem megfelelő gumiabroncs-nyomás csökkenti a gumi élettartamát és növeli a jármű tüzelőanyag-fogyasztását, másrészt a közlekedés biztonságára is kihat, hiszen megváltozik a fékút és a jármű mozgása is rapszodikussá válhat.

Közvetlen (dTPMS) és közvetett (iTPMS) rendszerek

Közvetett (iTPMS): Az indirekt rendszer az adatokat az ABS szenzorból nyeri. Az abroncsok belsejében nincsenek szenzorok.

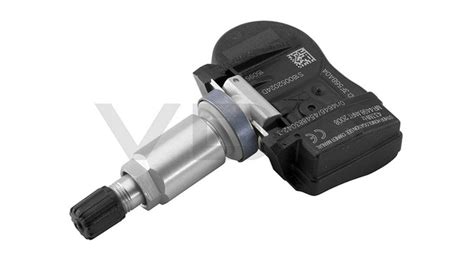

Közvetlen (dTPMS): A direkt rendszernél az abroncs belsejében elhelyezett, vezeték nélküli, elemes szenzorok mérik a nyomást.

TPMS érzékelő telepítése | A-Premium

TPMS a téli-nyári átszereléskor

Mi az eljárás módja a téli-nyári átszereléskor, ha direkt rendszerű abroncsnyomás-ellenőrző rendszerrel van felszerelve a gépjármű és a téli gumikat külön felni garnitúrán használjuk? Az átszerelés után újra kell hitelesíteni a rendszert. Ezt az autó tulajdonosa is könnyedén el tudja végezni a gépkocsi beállításai között. Az autó kezelési kézikönyve minden esetben tartalmazza a kalibrálás menetét.

TPMS szerviz információk

Az első generációs dTPMS érzékelők, amelyek a szelepszárral integráltak, korrózióssá válhatnak. A fémszelep sapkák a szelepszárhoz ragaszkodhatnak, mert az eltérő fémek galvanikus korróziója miatt, az eltávolításra irányuló erőfeszítések megtörhetik a szelepszárat, elpusztítva az érzékelőt. A szelep lefoglalása bonyolultabbá teheti a gumiabroncs szivárgásának javítását, esetleg a teljes érzékelő cseréjét. 2016-ra már új, dTPMS szervizkészletek állnak rendelkezésre a károsodott külső szelepek és szelepszárak cseréjéhez. Manapság a csere már lehetséges a gumiabroncsok és érzékelők eltávolítása, leszerelése nélkül is.

Vannak viták az utángyártott gumiabroncs tömítők kompatibilitásával, amelyek a gumiabroncsba beépített szenzorokat használnak. Egyes tömítőanyagok gyártói azt állítják, hogy termékeik valóban kompatibilisek, de mások arra figyelmeztettek, hogy a "tömítőanyag” érintkezésbe kerülhet az érzékelővel olyan módon, hogy az érzékelő működésképtelenné válik, amíg megfelelően meg nem tisztítják, nem ellenőrzik és telepítik újra.

A nonstopgumi.hu tapasztalatai alapján elmondható, hogy ezek a szenzorok a tervezetthez képest rövidebb időt bírnak ki. A téli és nyári gumi cserénél ugyanis rendszeresen fedeznek fel korróziót a felni és a szelep találkozásánál. Egy korrodált szelep esetében sokszor nem lehet megoldani a tömítés cseréjét. Ilyenkor a teljes szelepet cserélni kell, azonban mivel az fixen egybe van építve a szenzorral, ezért új szenzorra van szükség. Ez autómárkától függően akár 15-20 ezer forintba is kerülhet. Ilyenkor csak bizakodhatunk, hogy ne kelljen több darabot kicserélni. Dühítő a dolog, hiszen a szenzor hibátlan, mégis ki kell dobni az egészet az egység a szelep miatt.

Minden a Felicia keréknyomásáról

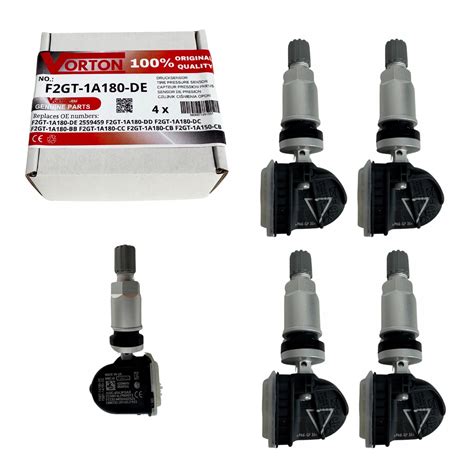

Ezt a problémát többen is felismerték, és elkezdték gyártani az utólagosan is beszerelhető és programozható szenzorokat, amelyeknek szelepei csavarkötéssel kapcsolódnak a szenzorhoz. Hazánkban az Alcar Hungária Kft. kínálatában megtalálhatók ezek a szenzorok. A jelenlegi palettájuk a teljes európai piac kb. 80 százalékát fedi le. A módosított TPMS szenzorok különálló szelep és szenzor konstrukciójának köszönhetően jóval kedvezőbbek hosszútávon, mint a korábban említett gyáriak. Lehetőség van ugyanis arra, hogy itt csak a szelepet cseréljük, ami lényegesen olcsóbb, mint a komplett szenzor.

TPMS szenzor típusok

A gyári első szerelésben használt szenzorokat világszerte néhány cég szállítja. Sajnos a csere nem egy szimpla művelet, megfelelő műszer és szakember szükséges hozzá. Abban az esetben, ha utólagos, tanítható szenzort szereltetünk be, akkor klónozoni kell a gyári szenzort, továbbá egyes márkáknál az autó tanítása is indokolt lehet. Klónozáshoz elegendő egy külső vagy OBD-s diagnosztikai eszköz használata.

Amennyiben "forgatjuk" is (eltérő helyre tesszük) a kerekeket, akkor újra is kell tanítani az autóval, hogy melyik felni/szenzor hova került, ez további programozgatást követel meg. Tudniillik ezek az eszközök komolyabb összegbe kerülnek, és kezelésükhöz szakértelem is szükséges, emiatt nem lehetséges az, hogy a felhasználó otthon végezze el ezeket a műveleteket.

Gyári TPMS szenzorok

A gyári elsőszerelésű TPMS szenzorok csak az adott autótípushoz vagy az adott márka típusainak egy szűk köréhez használhatók. A gyári szenzorok adatai nem módosíthatók ezért új szenzor beszerelésekor minden esetben szükséges a szenzorazonosítóknak a járművel történő újratanítására. Egyes gyártmányoknál a szenzor és a szelep között nincs oldható kötés, így az utóbbi sérülése esetén a teljes egység cseréje szükséges.

Univerzális TPMS szenzorok

Az univerzális TPMS szenzor alatt az utánpótlás piac számára fejlesztett, az eredeti gyári szenzorok pótlására használható szenzorokat értjük. Egy univerzális szenzor mindig többféle autótípushoz is használható, szemben a gyári szenzorokkal. Az univerzális szenzorok flexibilis megoldást kínálnak az autók széles körét kiszolgáló szervizek számára, de az eltérő fajták tulajdonságai között a gyakorlati felhasználást befolyásoló fontos különbségek vannak.

TPMS a VW Touranban

A; Előre programozott, többcélú szenzorok: A szenzor gyárilag programozott, és egy-egy típusa több járműtípushoz szükséges protokoll szerint TPMS Manager adatokat továbbít. Ezért nem igényel sem konfigurálást sem programozást. Több típus készletezése szükséges. Mivel a szenzor azonosító nem módosítható, ezért az újratanítás minden esetben szükséges.

B; Konfigurálható szenzorok: Ezek a szenzorok a járműlefedettségtől függően számos autótípus protokollját tartalmazzák. A felhasználás során egy alkalmas TPMS eszközzel ezek közül kell kiválasztani és aktiválni a megfelelőt. Ezt a folyamatot nevezik konfigurálásnak. A gyártás során a szenzorra írt programok száma utólag nem bővíthető, tehát a szenzor nem aktualizálható. A konfigurálás során a szenzorazonosító módosítható, tehát lehetőség van a gyári azonosító másolására és a gyári szenzor klónozására is.

C; Programozható univerzális szenzorok: A szenzor gyárilag semmilyen programot nem tartalmaz. A szükséges programozás a felhasználás helyén történik, az adott típus programozására alkalmas eszközzel. A programozható szenzorok a legrugalmasabb megoldást jelentik a gumiszervizek számára, amelyeknek az autótípusok széles köréhez kell a gyári TPMS szenzorok azonnali pótlását vagy új szenzorokat biztosítaniuk. A programozható univerzális szenzorokkal alacsony készlettel is magas járműtípus lefedettség biztosítható.

OE szenzorok

A utánpótláspiaci TPMS szenzorok jelenleg nem nyújtanak minden autótípushoz megoldást. Egyes esetekben a pótlás vagy egy második kerékgarnitúra TPMS szenzorokkal történő felszerelése csak az eredeti szenzorok használatával oldható meg. Ezek a szenzorok tartalmazzák az adott autótípushoz szükséges protokollt így programozásra vagy konfigurálásra nincs szükség. Mivel a gyári szenzorok azonosítója nem módosítható ezek használatakor az újratanítás nem kerülhető el.

Szelepek

Az ALLIGATOR sens.it alumínium szelep gyári szerelésű alkatrészként már sokmillió autóban bizonyította megbízhatóságát. A szabadalmaztatott félgömb kialakítású csatlakozásnak köszönhetően a szelep és a szenzor pozíciója egymáshoz képest 12⁰ és 40⁰ között állítható. Ennek betudható, hogy a sens.it szelep és szenzor csaknem valamennyi lemez és könnyűfém felni típusba probléma nélkül beszerelhető.

TPMS szervizkitek

A gumiabroncsok átszerelése során magától értetődő a régi gumiszelepek újra történő cseréje. Biztonsági okokból ugyanígy szükséges a TPMS fémszelepek felújítása is. A TPMS szenzorral rendelkező kerekek gumiabroncsainak átszerelésekor vagy az eredeti szenzor másik kerékbe történő átépítésekor gyári előírás a kopásnak kitett alkatrészek cseréje.Ehhez kis alkatrészcsomagok, úgynevezett TPMS SZERVIZKITEK állnak rendelkezésre.

A gyárilag beépített, különböző gyártóktól származó TPMS szelepek eltérnek egymástól, ezért a szervizeknek többféle szervizkitet is készleten kell tartani ahhoz, hogy a felmerülő szervizfeladatokat szakszerűen el tudják végezni. Gumiszeleppel egybeépített TPMS szenzor esetén a teljes szelep cseréjére van szükség, azonban ez nem mindig beszerezhető. Ilyenkor esetenként a gumiszelep fémszelepre történő cseréje lehet a megoldás.

Fontos tudnivalók a TPMS szereléshez

A direkt TPMS rendszerű autók kerekeinek szerelése, a rendszer működőképességének fenntartása megfelelő műszaki felkészültséget, új típusú eszközök használatát és új ismereteket tesz szükségessé. A szükséges többletmunkák miatt, a feladat típusától függően különböző mértékben megnő az egy autóra fordított szervizidő.

A TPMS miatt még az eddig rutinfeladatot jelentő gumicsere is összetettebb feladattá válik. A TPMS szerviz potenciális buktatóinak elkerülése a szervizek részéről komoly felkészülést, új szemléletet és gondosságot kíván.

A direkt TPMS rendszerű autókon végzett gumi- és kerékszerelési munka megkezdése előtt ellenőrizni kell a szenzorok állapotát és működését. Ezáltal időben diagnosztizálhatóvá válnak a TPMS rendszer esetleges hibái és korlátozható a szerviz felelőssége. Ez fontos, hiszen a kerekek szétszerelését követően a TPMS működési hibáinak kijavításáért már a munkát végző szervizt terheli a felelősség.

A gyári szenzorok adatainak kiolvasása, az elemek állapotának vizsgálata természetesen a hibás működés okának megállapításához is szükséges. Az autók egy jelentős hányadánál a rendszer újratanítására (az új szenzor azonosítóknak a központi vezérlő egységbe történő beírása) és a hibakódok törlésére csak az OBD csatlakozáson keresztül van mód.

Szerelési útmutatók

Az úgynevez „clamp in”, vagyis anyával rögzített szenzorok esetében egy tömítő gyűrű biztosítja a keréktárcsa tömítettségét, és az anya biztosítja az összeszorító erőt. A „snap in” vagyis a bepattintható szenzorok esetében a szenzor és a szelep rögzítése nem anyával történik, hanem egy fogó segítségével kell a szelepet a keréktárcsában kialakított furatba helyezni. A szelep és a szenzor csavarkötéssel illeszkedik egymáshoz, így a szelep cserélhető az eredeti szenzor megtartásával.

A TPMS rendszerrel ellátott kerekek, és maga a szenzor szerelése is innovatív megfontolásokat és sok esetben speciális szerszámokat igényel. A TPMS szenzorokat az adott autóhoz kell programozni (feltanítani) abban az esetben, ha a kerekek pozíciója megváltozott, vagy ha új szenzor beépítésére kerül sor, például keréktárcsa-csere esetén, vagy ha a szenzor sérült / elromlott.

Néhány típus automatikusan felismeri a szenzorait és újratanulja, ha a kerékpozíciók megváltoznak (BMW, Mercedes, Landrover, Jaguar). Néhány típusnak az OBD2 csatlakozón keresztül kell feltanítani a szenzorok azonosítóit (ID) pl. A feltanítás során meg kell adni a szenzorok azonosítóját és járműtől függően a pozíciót is.

A TPMS-re specializálódott eszközök képesek feléleszteni a szenzorokat, így a tanítás automatikus.

TPMS Típus	Leírás	Előnyök	Hátrányok
Gyári TPMS	Az autógyár által beszerelt szenzorok	Gyári minőség, megbízhatóság	Magasabb ár, korlátozott kompatibilitás
Univerzális TPMS	Utángyártott, programozható szenzorok	Széles kompatibilitás, kedvezőbb ár	Programozás szükséges, eltérő minőség
