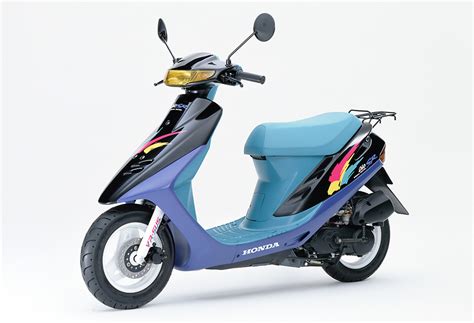

Honda Dio Robogók: Színek, Alkatrészek és Karbantartás
Ez a cikk a Honda Dio robogókkal foglalkozik, beleértve a különböző színeket, alkatrészeket és karbantartási tippeket. Emellett a gyújtás ellenőrzésével és a teljesítmény növelésével kapcsolatos tanácsokat is tartalmaz.
Alkatrészek és Karbantartás
Gerjesztőtekercs
A gerjesztőtekercset, amennyiben jó állapotban van, és gyári, hagyd meg. Ha utángyártott, vagy rossz állapotú (a cséve lötyög a vasmagon), akkor kuka. Utángyártott gerjesztőt nem javaslok, kb 1 éven belül megadják magukat.
A legegyszerűbben úgy tudod kiváltani, ha szerzel komplett babetta alaplapot kisvasmagos világítótekercsekkel (ezek kb 11mm vastagok, majdnem triplája a gyári gerjesztőnek). Egy tekercset kiválasztasz, lebontod róla a huzalt, és szétszeded a csévét, az oldalfalakat meghagyva.
A vasmagot, és a cséve oldalfalait megpucolod a lakktól, és a dzsuvától. A vasmagra kétkomponensű ragasztóval (Patex Repair Epoxy Universal, Extra Stong. Dupla kinyomós tubus, ~400Ft) papírból (prespán) csévét készítesz, majd erre "ráhúzod" az oldalfalakat, és azt is a vashoz ragasztod. (Szétszedésnél figyeld meg, hogy a papír az oldalfalak alatt is ott van.)
Egy nap után lehet tekercselni. Én 0,17-es zománchuzalból tekerek rá amennyi ráfér alapon, majd a végén elkészítem a kivezetést a gyárihoz hasonló módszerrel, majd prespán szigetelés a végére. A lényeg, hogy lehetőleg soronként lakkozd!
Civic kipufogó leömlő választék
Világítás és Töltés
Nekem 2 db nagyvasmagos (kb 22mm vastag) gyári világítótekercs van sorba kötve. ~50W-nyi terhelést visz, és olyan 6-7000-től már megvan a teljes fesz (ha nem lenne izzóőröm, akkor vagdosná az izzókat). Ha ez kevés, akkor kb 0,8-as huzallal újra lehet tekerni a vasmagokat (szintén amennyi ráfér alapon), vagy 3 tekercset bekötni.
Nem éri meg új magokat legyártani, hiszen a babettának voltak "megfelelő vastag" vasmagjai. Börzéken, vaterán innen-onnan olcsón hozzá lehet jutni. Vasmag keresztmetszetet amúgy sem igazán tudsz növelni, mert nem fér el a dekni alatt a cséve...
Karburátor beállítás menete.
Gyújtás Ellenőrzése és Hibaelhárítás
A következő gondom lenne. A simson és a babeta gyújtás nem fog ki rajtam de most egy ismerősöm hozott egy neve sincs robogót. Úgy nézem honda dió kínai változata. A kérdésem hogyan tudom leellenőrízni a jeladót, tekercset, cdi-t, trafó? Mik az ohm értékek gyújtáskapcsolót hogyan tudom kiiktati, ill közvetlenre kötni. A jeladó hány tizedre van a lenkeréktöl? Kívül helyezkedik el. A cdi hat lábas.
Az előző kérdésem óta kiderítettem hogy kymco a motor Az ellenállás mérőt melyik értékre állítsam. Ezeket az értékeket mértem gyújtótekercs 534 kΏ 2kΏ álláson jeladó 115 kΏ 2k álláson trafó 2,96 20kΏ álláson A gyujtótekercset testhez érintettem szikrázot. Digitális mérőműszerrel mérhetek e gyujtótekercs feszültséget?
A trafóhoz vezető kábel a( fekete-sárga )és a motor között nics test. A jeladó 1 vezetékes. Mex azt írta Mikulamotornak, hogy a zöld-sárga vezetéket testelje le Ugyanakkor azt írja a fekete sárga és a fekete fehér vezetékek is test 3 test egy cdiben? továbbá próbáltam csipogóval, az utóbbi két vezeték és a váz között nem találtam kapcsolatot.
Az Általad csatolt képről ítélve ez a motor egy Kymco ZX Fever. Onnan tudom hogy nekem is ebből van két darab és a CDI mindkettőn cserélve ill. pótolva lett. Az eredeti cdi kb25e ft,ha rossz,vagy csak a próba erejéigi éptsd bele a honda dió af-18 ét azt 3 e ft ért megkapod.
Valószínű a cdi vel van a gond. Feltettem a kályhára és utánna egy darabig adta a szikrát.
Hibaelhárítási Tippek
Egy honda sky 50 es robogóm van. Eleinte tökéletesen működött a motor csak néha azt produkálta mintha kihagyna a gyújtás egy pillanatra. De mára már teljesen elment a gyújtás. Elvégeztem egy pár mérést. Sajnos nem találtam bekötési rajzot hozzá. A generátortól két vezeték jön az egyik a jeladóé a másikon az áram megy. (a mérés alapján egyiknél sincs szakadás). A jeladó vezetéke a gyújtótrafóval egybeépített gyújtásmodulba csatlakozik (itt mérhető AC 0.2-0.3 V). Az áramszál pedig a fesszabályzóba megy oda megérkezik (AC ~ 16-19V) a fesszab-ból továbbmenő áramszál becsatlakozik a gyújtásmodulba.
Álló motornál megméred az akku feszültségét, majd beindítod a motort, és akkor is mérsz.
Blokk Csere és Elektromos Bekötés
Most lett kicserélve a motoromon a blokk. A régi blokk alaplapjából 2db sárga vezeték és a test jött ki a mi egy ducati feszültségszabályzóba megy. Az új blokkból csak egy szál jön ki plusz a test.Be lehet valahogy kötni hogy töltse is az aksit?
Műszaki adatok: Honda CB500 (1998)
Pitbike Gyújtás
Adott egy Pitbike gyújtás. Csatolom a kapcsolási rajzot, valamint a tekercsek elvi elhelyezését. Addig eljutottam, hogy a kis tirisztor csak a gerjesztőtekercs negatív hullámában engedi nyitni a nagyot. (Gondolom hogy a kondi töltése esetén ne maradjon tartásban a kisütő tirisztor.
Szkóppal szórakoztam egy kicsit (kézben húzogat a mágnes a tekercsek előtt... ), arra jutottam, hogy egy fordulat alatt csak 1 negatív félhulláma van a gerjesztőnek, a többi pozitív. (DE erre nem esküszöm meg.) Vajon helytálló a gondolatmenetem, és így oldották meg, hogy csak egyszer gyújtson fordulatonként?
A gerjesztőtekercs negatív félhullámában nincs konditöltés, ellenben a tekercs majdnem rövidzárban van a D2 miatt. A mágnesek számát, és polaritását figyelembe véve:120° pozitív-120° negatív irányú a gerjesztett feszültség a testhez képest, és 120°-ban nincs gerjesztett feszültség. Tehát a kis tirisztor kisöntöli a gyújtásjelet a gerjesztőtekercs pozitív-kondit töltő periódusában, majd a negatív periódusban engedélyez.
Viszont a jeladón ekkor is megjelenik egy tüske, ami gyújtja a tirisztort nem? (Mondjuk ha nincs a kondiban semmi ? A mérést nem tudom elvégezni, mert sajnos nincs forgatóm, de érdekes amit mondasz. Találkoztam már hasonló szkópképpel.
Ugyanezen a gyújtáshoz létezik "Race" elektronika is. Elvileg úgy árulják, hogy tolja a gyújtási időpontot, fordulaton csökkenti. És valóban, volt szerencsém látni is, tényleg visszahúzza nagyobb fordulaton, nem is kicsit.
Viszont szöget ütött bennem, hogy a bekötésnél minden jel szerint felcserélték a gerjesztő-jeladó bemeneteket, valamint testet nem kötöttek... Lényeg a lényeg, hogy kíváncsiságból szétbontottam az enyémet, és meglepődtem. Jól sejtem, hogy rendesen bekötve ez nem igazán húzogatja semerre az előgyújtást?
Viszont a két szememmel láttam, hogy nem keveset visszavesz a cucc, ha fordítva van bekötve. Gondolkoztam rajta, és vázoltam az általam vélt áramutakat. Ez így helytálló lehet? Tényleg így van (kapcsolás fordítva)? Hogyhogy nem megy tönkre az áramkör?
Haverral leköttettem a jeladót, és az elektro addig oda menő vezetékét lehúzta testre. És beindult... Tehát a LED-en keresztül töltődik a kondi...
Fordulatszám Szabályozás
2 ütemű, 6V-os, tirisztoros motoromra szeretnék szabályzást csinálni, ha lehet akkor olyat amit lehet állítani, hogy mikor szabályozzon le. Amikor eléri a beállított fordulatszámot akkor ledadog, mint a nagyok.
Kérdésem a következő: az Alternatornál milyen tekercset kell beépítenem, illetve hogyan tudnám kiszámítani, hogy nekem milyen lenne a megfelelő. Kiszámolni úgy tudod, hogy egy meglévő tekercsen feszültséget mérsz, majd megszámolod a menetszámát és ehhez arányítva ki tudod számolni a neked szükségest. Esetleg a világító tekercset letekered, megszámolod hány menet. Az olyan 12v körüli.
Ez egyenáramról megy, a másik kapcsolásban pedig váltó feszültség van.
További Gyújtási Problémák
Van egy CDI gyújtásos robogóm ,de valamiért nem ad szikrát . Szerk: Most látom, a 0.8 Ohm rettentő kevés. Ez a 0.8 ohm valóban kevés, ha nagymenetszámú a tekercs.
Egy régebbi típusú motorra szeretnék tenni egy ehhez hasonló robogó gyújtást , csak az lenne a gondom hogy ez a motor a másik irányba forog. Ennek a dolognak van jelentősége az előgyújtás állítás szempontjából?
Kétütemű Motorok Kenése
A kétütemű belső égésű motor üzemmód számos előnyét úgy, mint a nagyobb liter-teljesítmény, kisebb méretek, kisebb súly, egyszerűbb szerkezet, kevesebb kopó alkatrész, viszonylagos olcsóság és kisebb szervizköltség még ma is örzi a négyütemű motorral szemben. Ezért, a használat során támaszkodjunk a kétütemű motor erőforrás gépkönyvi előírásaira, karbantartási utasításaira.
A különolajzású (fordulatszám és teljesítményfüggő) rendszernél az arány 1:100…200 (alapjáraton) és 1:24 (legnagyobb fordulatszámon) között változik. Itt válik nagyon fontossá az alkalmazott kétütemű motorolaj, alapolaj minősége.
Ha már a környezetvédelemnél tartunk meg kell említeni a biodegradálható (biológiailag lebontható) kétütemű motorolajokat. A kétütemű benzinmotorok kenése - veszteséges jellege miatt - jól megoldható környezetkímélőbb bio-olajokkal, amelyek jellemzően növényi olaj (pl. ricinus) vagy szintetikus bázisúak. Lebomló-képességük 90% feletti szemben az ásványi-olaj bázisúak 20…25%-os lebomlási értékével. A felhasználás jellegéből viszkozitási osztályba sorolás nem szükséges.
Régi, elavult előírások a kétütemű motorok kenőanyagaira, habár az API TC egy elterjedt és a motorgyártók által széles körben megkövetelt kategória.
- API TB: Robogók és más nagyteljesítményű kisebb motorok, 50 és 200 köbcentiméter közötti lökettérfogattal.
A fenti három teljesítményszintet 1994-ben a JASO léptetette érvénybe léghűtéses kétütemű motorok alacsony hamutartalmú kenőanyagaira. A vizsgált olaj tulajdonságait adott referenciaolajhoz viszonyítva határozzák meg.
- M 340-92 Kenőképesség és nyomatékindex: az emelkedő hőmérsékletű (hűtés nélküli), 4000 1/min fordulatszámon működtetett motorban bekövetkező dugattyúmegszorulást és a nyomaték csökkenés idejét viszonyítják egy referenciaolajhoz.
- M 341-92 Detergenshatás: a gyűrűk szorulási hajlama és a belső motortisztaság magas hőmérsékleten. Módszerei a Honda Dio 1 órás detergencia teszt, ahol egy 50 köbcentiméter lökettérfogatú motor teljes terhelésen végzett vizsgálatban az üzemanyag olaj arány 100:1-hez. A dugattyú értékelését egy referenciaolajos vizsgálat dugattyújához viszonyítva végzik el. A másik módszer a Honda Dio 3 órás detergencia vizsgálat, amely hasonló az 1 óráshoz, de 50:1 arányú keverékkel, és 10 Celsius fokkal magasabb hőmérsékleten végzik.
- M 342-92 Füst: olajeredetű füst mérése.
- M 343-92 Kipufogóeltömődés: olajeredetű karbonlerakódások a kipufogórendszerben. akkor fejeződik be, amikor a motor szívó vákuuma egy bizonyos előírt érték alá csökken.
Ez az 1998-tól érvényben lévő előírásrendszer részben a JASO FB, FC előírásain alapul, részben pedig egy JASO FC teljesítményszintnél szigorúbb nemzetközi specifikációt is tartalmaz (ISO-L-EGD). Ez a minősítési rendszer Thaiföldön és más ázsiai országokban használatos. A detergens hatásra, kenőképességre és füstképzésre vonatkozó követelményeket 125 cm3-es Kawasaki motoron vizsgálják. A JASO FC előírás füstkibocsátásra vonatkozó tesztjének követelményeit ez az előírás is átveszi.
A kétütemű motorokhoz kifejlesztett motorolajok keverhetőségére (keverékolajozás esetén) és folyási tulajdonságaira nézve is léteznek előírások (kenőolaj-befecskendezéses kenés esetén).
NMMA Recertified TC-W3® - jelenleg érvényes1994-ben az addig létező TC-W3® előírás szerint specifikált olajokat újra kellett minősíteni két, 15 lóerős Mercury motoron végrehajtott fékpadi vizsgálat szerint.
A gyakorlati élet, új kereskedelmi módszerek megjelenése, az egyes gép-gyártók meghatározóvá válása, és a japán módszer alkalmazása eredményeként számos európai gyártó néha garancia-feltételként saját néven forgalmazott GPO (Genuine Part Oil) olajok használatát írja elő (pl.:Stihl, Husqvarna, stb.). Ezek a kétütemű motorolajok természetesen a gyártó igényeinek biztosan megfelelnek, ezért ne kísérletezzünk más, esetleg nem megfelelő kétütemű motorolaj használatával.
