FSI Benzinbefecskendező Működése: Átfogó Útmutató
A porlasztó - magyarul gyakran „befecskendező” - a motor egyik legfontosabb alkatrésze. A porlasztók karbantartása kulcsfontosságú a jármű élettartama és megbízhatósága szempontjából. A porlasztó a motor egyik legfontosabb eleme, amely felelős az üzemanyag-levegő keverék előállításáért a megfelelő arányban.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Volkswagen oktató videó az FSI motorokról 2. rész
A Porlasztók Története és Fejlődése
A porlasztók története szorosan összefonódik az autóipar fejlődésével. Az első mechanikus befecskendező rendszereket a XX. század elején fejlesztették ki, főként dízelmotorokhoz. Az 1970-80-as években megjelentek az elektromos vezérlésű befecskendezők, amelyek lehetővé tették a pontosabb adagolást és a károsanyag-kibocsátás csökkentését. A dízeltechnológia forradalmát a common rail rendszerek hozták el az 1990-es évek végén. Ebben a rendszerben egy közös üzemanyagcső (rail) alatt nagy nyomáson tárolják az üzemanyagot, amelyet az elektronika vezérel a porlasztókhoz.
A mai trendek a piezoelektromos vezérlésű porlasztók felé mutatnak, amelyek extrém gyors reakcióidőt biztosítanak, valamint a nagy nyomású befecskendező rendszerek (2500-3000 bar) terjedése is folyamatos.
A MyAutószerviz önkiszolgáló műhelyben nemcsak a modern porlasztók kiszerelését és tisztítását végezheted el, hanem a régebbi típusok karbantartására is találsz megfelelő szerszámokat és diagnosztikai eszközöket.
Benzinbefecskendező tisztítás lépésről lépésre
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
A Porlasztók Különböző Típusai
A porlasztók többféle kivitelben léteznek, attól függően, hogy dízel- vagy benzines motorban használják őket, és milyen technológiai szintet képviselnek.
- Elektromágneses befecskendezők: A legtöbb common rail dízelmotorban megtalálható. Az elektromágnes egy tűszelepet nyit-zár, amely szabályozza az üzemanyag átfolyását.
- Piezoelektromos porlasztók: Nagy sebességű és rendkívül pontos befecskendezést tesznek lehetővé. A piezoelektromos kristályok feszültség hatására változtatják méretüket, ezáltal nyitják a szelepet.
- Régi soros pumpás injektorok: Mechanikus működésűek, a befecskendezési nyomást maga a szivattyú állítja elő minden egyes hengerhez.
Tipp a MyAutószerviztől: Önkiszolgáló műhelyünkben minden szükséges eszközt megtalálsz a porlasztók kiszereléséhez és tisztításához, legyen szó dízel vagy benzines rendszerről.
A MyAutószerviz önkiszolgáló műhelyben (Budapest) a porlasztó kiszerelése, tisztítása és tömítéseinek cseréje professzionális szerszámokkal elvégezhető.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
A Befecskendezési Nyomás Fontossága
A befecskendezési nyomás a porlasztó működésének egyik legfontosabb paramétere, mivel közvetlenül befolyásolja az üzemanyag porlasztását, az égés hatékonyságát és a motor teljesítményét.
Tipp: A befecskendezési nyomás ellenőrzése speciális mérőműszerrel a MyAutószerviz önkiszolgáló műhelyben is elvégezhető. Így nincs többé bizonytalanság: nem kell óradíjat számolnod, hanem előre tudod, mennyibe kerül a munka.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
A Porlasztók Állapotának Ellenőrzése
A porlasztók - legyen szó dízel vagy benzines rendszerről - a motor egyik legérzékenyebb és legnagyobb precizitást igénylő alkatrészei. A porlasztók állapotának időszakos ellenőrzése kulcsfontosságú a motor teljesítményének megőrzése és a drága javítások elkerülése érdekében.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Toyota Auris hibrid részletes adatok
A visszafolyásmérés (más néven „visszaáramlás-teszt” vagy leak-off test) egy egyszerű és gyors módszer annak megállapítására, hogy a dízel porlasztók között van-e hibás vagy túlzottan kopott darab.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Dízel Injektorok Kódolása
A dízel porlasztók (injektorok) nemcsak mechanikai alkatrészek, hanem az elektronikus vezérlés szempontjából is kulcsfontosságú elemek. Minden új vagy felújított porlasztóhoz tartozik egy egyedi kód (pl. Az injektor kódolás során az ECU memóriájába beírják a porlasztó egyedi azonosítóját. Hibakódok elkerülése - pl. A jármű diagnosztikai csatlakozójához (OBD) speciális eszközt csatlakoztatnak - pl.
Tipp: A MyAutószerviz önkiszolgáló műhelyében nemcsak a porlasztók kiszerelését és tesztelését végezheted el saját kezűleg, hanem helyben biztosítunk professzionális diagnosztikai berendezést is, amellyel azonnal el tudod végezni a dízel injektorok kódolását.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Benzines Porlasztók Gyors Ellenőrzése
A benzines porlasztók gyors, helyszíni ellenőrzése (expressz teszt) hasznos lehet, ha a motor egyenetlenül jár, nehezen indul, vagy nőtt az üzemanyag-fogyasztás.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Típusfüggő Hibák
Bár a porlasztók működési elve hasonló, egyes gyártóknál típusfüggő hibák jellemzőek.
- Jellemző hiba: A korai generációs piezo porlasztók (pl. Megoldás: Porlasztó kiszerelése és gyári tesztpadon történő bevizsgálása.
- Jellemző hiba: Egyes Toyota dízelmotoroknál (pl. Tünetek: Egyenetlen járás, indítási nehézségek, teljesítményvesztés, hibakódok (pl.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
A Porlasztók Tisztítása és Karbantartása
A porlasztók tisztítása és karbantartása nem csupán a motor teljesítményét javítja, hanem a fogyasztás és a károsanyag-kibocsátás csökkentésében is kulcsszerepet játszik. Működési elv: A porlasztót speciális ultrahangos kádba helyezik, ahol a nagyfrekvenciás rezgések mikroszkopikus buborékokat hoznak létre.
Mikor cseréljük: Minden porlasztó kiszerelésekor javasolt új tömítést és szűrőt használni. Ok: A porlasztók belső alkatrészei nagyon precízen illeszkednek, mikrométer pontossággal.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Tömítések és Kiegészítő Alkatrészek
A porlasztók nemcsak a belső precíziós alkatrészeik miatt érzékenyek, hanem a tömítéseik és kiegészítő alkatrészeik állapota is kulcsfontosságú. Diagnosztika során észlelt hibáknál: Pl.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Üzemanyag Minősége és Tisztítóadalékok
A porlasztók élettartama és teljesítménye nagymértékben függ attól, hogy milyen üzemanyagot tankolunk, és milyen gyakran használunk tisztítóadalékokat.
Tipp: Nem kell mindig prémium üzemanyagot tankolni, de minden 3-4.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
A MyAutószerviz önkiszolgáló műhelyében minden adott ahhoz, hogy saját kezűleg végezd el a porlasztók kiszerelését, tisztítását vagy cseréjét. A porlasztók állapota közvetlenül befolyásolja a motor teljesítményét, fogyasztását és élettartamát.
Szeretnéd magad megjavítani az autódat? Profi segítséget keresel?
Gyakran Ismételt Kérdések
- Miben különbözik a dízel és a benzines porlasztó?
- Milyen gyakran kell ellenőrizni a porlasztókat?
- Mik a porlasztóhibák leggyakoribb okai?
- Hogyan befolyásolja a rossz üzemanyag a porlasztót?
- Milyen tünetei vannak a hibás porlasztónak?
- Hogyan lehet házilag ellenőrizni a dízelporlasztókat?
- Hogyan lehet gyorsan tesztelni a benzines porlasztókat?
- Mi az a porlasztó kódolás, és mikor szükséges?
- Milyen porlasztótípusok léteznek dízelmotoroknál?
- Milyen porlasztótípusok vannak benzines motoroknál?
- Mivel tisztítható a porlasztó?
- Mikor kell cserélni a porlasztó tömítéseit?
- Milyen anyagból készülnek a porlasztó tömítések?
- Milyen nyomáson dolgozik egy dízelporlasztó?
- Miért fontos a prémium üzemanyag használata?
- Milyen márkák porlasztói hajlamosak gyakori hibákra?
- Végezhető-e porlasztócsere otthon?
- Hogyan előzhető meg a porlasztó meghibásodása?
- Hol lehet költséghatékonyan ellenőrizni és karbantartani a porlasztókat Budapesten?

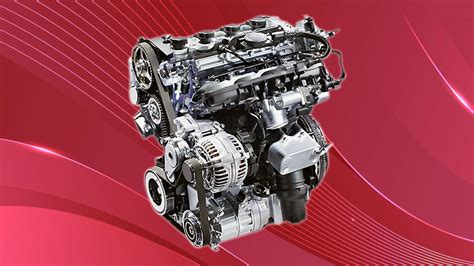

VW EA113 Motorcsalád: A Fejlődés Útja
A VW EA113 négyhengeres motorszériát először 1996-ban mutatták be, mint a népszerű EA827 hajtáslánc evolúciós helyettesítőjét. Az EA827 sorozatú motorok korszerűsítésének eredményeként egy új, EA113 sorozat jelent meg 1996-ban. Sok különbség volt, és először is a tervezők megszabadultak a közbenső tengelytől, a gyújtáselosztót modern gyújtásrendszer váltotta fel, az olajszivattyú a főtengelyről kapta a meghajtást.
EA113 1.8T Turbómotorok
Szinte közvetlenül a szívómotorok megjelenésével, egyidőben elkezdték gyártani az 1.8 literes turbómotorokat. De ez, csak azokat a motorokat érintette, amelyek keresztben lettek beépítve. Ezeket a motorokat hengerenként, 5 szeleppel szerelték fel és a vezérműszíj meghajtását, a főtengelyről kapta, láncon keresztül. A hosszmotorokat, mint a Passat esetében, egészen 2000-ig, a régi EA827-es motor alkotta.
EA113 2.0 FSI Motor
2002-ben a vállalat bemutatta az első generációs, 2,0 literes FSI közvetlen befecskendezésű szívómotorját. A hengerblokk alumínium lett, de a fő különbség egy új, 16 szelepes hengerfej, volt változó szívó oldali szelepvezérléssel. A közvetlen befecskendezésnél a keverékképzés nem a szívócsőben, hanem az égéstérben történik.
A közvetlen befecskendezéshez viszonylag nagy, 30-1110 baros üzemanyagnyomás szükséges, (szemben a hagyományos befecskendezők 2-5 baros nyomásával), ezért speciális tápszivattyú látja el a nyomástároló csövet, ahonnan a tüzelőanyag a hengerbe jut. Az üzemanyag szivattyú és nyomástartó csövek, speciális bevonatot kaptak, hogy ellenálljanak a korróziónak és az etanol tartalmú üzemanyagoknak. Az üzemanyag rendszer két részből állt: Egy alacsony és egy nagy nyomású részből, melynek lényege, hogy az elektromos üzemanyag szivattyú és a nagynyomású üzemanyag szivattyú, mindig csak annyi üzemanyagot szállítson, mint amennyi a motornak egy adott pillanatban szükséges.
Az alacsony nyomású üzemanyagrendszerben, normál üzemmódban a nyomás 0.5-5bar, míg az indítás (akár hidegen, akár melegen) pillanatában ez az érték 6,5bar. Ez a nyomásnövekedés, megakadályozza, hogy a forró nagynyomású szivattyúban gőzbuborékok keletkezzenek. A kisnyomású üzemanyagrendszer alatt az üzemanyagtank és a nagy nyomású szivattyú közötti rész értendő. A nagynyomású körben az üzemanyagnyomás 30-110bar, ami motortípusonként eltérő. Minden 66 kW feletti teljesítményű FSI motor javított üzemanyagrendszerrel lett felszerelve.
EA113 2.0 TFSI Motor
2004-ben a tervezők úgy döntöttek, hogy a közvetlen befecskendezés mellé turbófeltöltőt társítanak. A nagyobb teljesítmény vonzataként, az alumínium helyett visszatértek öntöttvas hengerblokkra. Ezen felül megerősítették a főtengelyt módosították a dugattyúkat és a hajtókarokat, az alacsonyabb sűrítési arány érdekében. Hiába a megannyi innováció, a TFSI, nem a megbízhatóságáról volt híres.
A konstrukcióból adódóan, szívószelepeket, 100.000 megtett kilométer után, vastagon lerakódott koromréteg borította, amit még akkoriban, a teljes hengerfej bontásával és tisztításával tudtak orvosolni, hatalmas anyagi költségek kíséretében. Tehát a szívórendszer belsejében lévő olaj, amely a turbófeltöltőből távozik, vagy a hengerfej szellőztető szelepből (PCV) származó olajpára, ott van még az EGR szelep által visszavezetett kipufogógázok, amik aztán, együttesen a szívószelepeken keresztül haladnak az égéstérbe. A nagynyomású szivattyúban lévő bütyökkövetők idő előtti kopása, a vezérműtengely, rosszabb esetben a motor sérüléséhez vezetett. Az első generációs turbófeltöltők váltószelep membránjai hibásak voltak és ezzel megannyi kényszerüzemet generáltak. Ezeket a turbómotorokat viszonylag rövid ideig gyártották és már 2007-ben, az EA888 egységek elkezdték kiszorítani őket. Az EA113 motorok, az Audi Hungaria, motorgyártó részlegében készültek.
Az Üzemanyag-Befecskendezés Története és Jelentősége
Elgondolkodott már azon, miért indul be autója minden reggel a leghidegebb időben is zökkenőmentesen, és miért fogyaszt kevesebb üzemanyagot, miközben teljesítménye a korábbiakhoz képest jelentősen megnőtt? Az autózás hajnalán a karburátorok uralták az üzemanyag-ellátás területét, ám ahogy a környezetvédelmi normák szigorodtak, és a fogyasztói igények a nagyobb teljesítmény és gazdaságosság felé tolódtak, szükségessé vált egy pontosabb és vezérelhetőbb megoldás. Ez a megoldás az üzemanyag-befecskendezés lett, amely mára minden modern benzin- és dízelmotor nélkülözhetetlen részévé vált.
A belső égésű motorok üzemanyag-ellátásának története a 19. század végén kezdődött, és hosszú ideig a karburátor volt a domináns technológia. A karburátor egy viszonylag egyszerű mechanikai eszköz, amely a levegő áramlásának vákuumhatását kihasználva porlasztja az üzemanyagot, és keveri azt a motorba jutó levegővel. A karburátorok legnagyobb hátránya a pontatlan keverékképzés volt.
Különböző fordulatszámokon, terhelésen és hőmérsékleti viszonyok között nehezen tudták tartani az ideális levegő-üzemanyag arányt, ami rontotta a fogyasztást és növelte a károsanyag-kibocsátást. Hidegindításkor gyakran dúsabb keverékre volt szükség, ami pazarlást jelentett, meleg motor esetén pedig a túl dús keverék a teljesítmény rovására ment. Az 1950-es években kezdtek megjelenni az első kísérletek az üzemanyag-befecskendezés területén, főleg a dízelmotorokban, ahol az öngyulladás miatt eleve magas nyomású üzemanyag-ellátásra volt szükség. A benzinmotorok esetében a Mercedes-Benz volt az úttörő, először mechanikus, majd később elektronikus vezérlésű rendszerekkel.
Az 1970-es évektől kezdve a szigorodó környezetvédelmi szabályozások, különösen az Egyesült Államokban bevezetett károsanyag-kibocsátási normák kényszerítették ki a váltást. A karburátorok már nem tudták teljesíteni ezeket a követelményeket, így az elektronikus vezérlésű üzemanyag-befecskendezés vált a jövő technológiájává.
Az Üzemanyag-Befecskendezés Alapelvei és Feladatai
Az üzemanyag-befecskendezés alapvető célja, hogy az égéshez szükséges pontos mennyiségű üzemanyagot, a megfelelő pillanatban és a legoptimálisabb formában juttassa el a motor égésterébe vagy a szívócsőbe. A rendszer főbb feladatai közé tartozik az üzemanyag nyomás alá helyezése, a pontos adagolása, valamint az üzemanyag finom porlasztása.
Az üzemanyag porlasztása, más néven atomizáció, elengedhetetlen ahhoz, hogy az üzemanyag minél nagyobb felületen érintkezzen a levegővel, és így hatékonyan tudjon keveredni, homogén elegyet alkotva. A modern befecskendező rendszerek központi eleme az elektronikus vezérlőegység (ECU), amely folyamatosan figyeli a motor különböző paramétereit számos érzékelőn keresztül. Az ECU ezekből az adatokból számítja ki a szükséges befecskendezési mennyiséget és időzítést. A pontos vezérlés révén az üzemanyag-befecskendezés képes fenntartani az ideális levegő-üzemanyag arányt (sztöchiometrikus arány), amely benzinmotorok esetén körülbelül 14,7:1 (14,7 rész levegő egy rész üzemanyaghoz). Ez az arány biztosítja a legtisztább égést és a katalizátor hatékony működését.

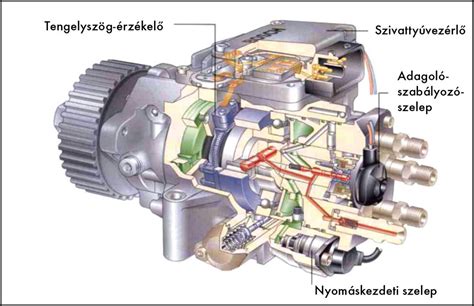

Az Üzemanyag-Befecskendező Rendszer Főbb Alkatrészei
Az üzemanyag-befecskendező rendszer egy komplex egység, amely több, egymással összehangoltan működő alkatrészből áll.
- Üzemanyag-szivattyú: Feladata, hogy az üzemanyagot a tankból a motorhoz juttassa, megfelelő nyomáson. A legtöbb modern autóban az üzemanyag-szivattyú az üzemanyagtartályban található, ami segíti a hűtését és csökkenti a zajszintet.
- Üzemanyag-szűrő: Egy kritikus alkatrész, amely megakadályozza, hogy a szennyeződések, rozsdadarabkák vagy más részecskék eljussanak a finoman megmunkált befecskendező szelepekhez és a nagynyomású szivattyúhoz.
- Üzemanyag-vezetékek: Az üzemanyagot szállítják a tanktól a motorig.
- Üzemanyag-elosztó cső (vagy common rail a dízelmotoroknál): Egy olyan cső, amely állandó nyomás alatt tartja az üzemanyagot, és egyenletesen elosztja a motor összes befecskendező szelepe között.
- Nyomásszabályzó: Feladata, hogy az üzemanyag-elosztó csőben (vagy common railben) állandó nyomást tartson fenn. Ez rendkívül fontos a befecskendezési mennyiség pontossága szempontjából.
- Befecskendező szelepek (injektorok): A rendszer legfontosabb végrehajtó elemei. Ezek az elektromágneses szelepek precízen adagolják és porlasztják az üzemanyagot. Az ECU határozza meg, hogy mikor és mennyi ideig legyenek nyitva, ezzel szabályozva a befecskendezett üzemanyag mennyiségét.
- Elektronikus vezérlőegység (ECU): A motor „agya”. Egy mikroprocesszor alapú számítógép, amely folyamatosan gyűjti az adatokat a motor különböző érzékelőitől, majd ezek alapján számítja ki a befecskendezés, a gyújtás és más motorparaméterek optimális beállításait.
- Érzékelők: Szolgáltatják az ECU számára a motor működéséhez szükséges információkat.
Az Üzemanyag-Befecskendezés Folyamata
Az üzemanyag-befecskendezés folyamata egy komplex láncreakció, ahol minden lépés szorosan összefügg a többivel.
- Levegő beszívása és mérése: Amikor a vezető lenyomja a gázpedált, a fojtószelep kinyílik, és levegő áramlik a motorba. A légtömegmérő (MAF) vagy a szívócsőnyomás-érzékelő (MAP) azonnal méri a beáramló levegő mennyiségét vagy nyomását.
- Üzemanyag nyomás alá helyezése: Az üzemanyag-szivattyú a tankból szívja fel az üzemanyagot, és megfelelő nyomásra komprimálja. Ez a nyomás egyenletesen oszlik el az üzemanyag-elosztó csőben (vagy a common railben), készenlétben tartva az üzemanyagot a befecskendezéshez.
- ECU döntéshozatala: Az ECU folyamatosan figyeli a fent említett érzékelőktől érkező adatokat (levegő mennyisége, motor fordulatszáma, fojtószelep állása, motor hőmérséklete, oxigéntartalom a kipufogógázban stb.). Ezeket az információkat összeveti a belső memóriájában tárolt, előre programozott térképekkel és algoritmusokkal.
- Befecskendezés időzítése és időtartama: Az ECU elektromos jelet küld a megfelelő befecskendező szelepnek (injektornak). Ez a jel hatására az injektor kinyit, és egy precízen meghatározott ideig nyitva marad. Minél hosszabb ideig van nyitva az injektor, annál több üzemanyag jut be a motorba.
- Keverékképzés és égés: Az injektor rendkívül finom köd formájában porlasztja az üzemanyagot. Ez a porlasztott üzemanyag azonnal keveredik a beáramló levegővel, homogén keveréket alkotva. Benzinmotoroknál ezt a keveréket a gyújtógyertya szikrája gyújtja be, dízelmotoroknál pedig a komprimált levegő magas hőmérséklete okozza az öngyulladást.
- Visszacsatolás és korrekció: Az oxigénérzékelő (lambda-szonda) méri a kipufogógáz oxigéntartalmát. Ha a keverék túl dús (kevés oxigén), vagy túl szegény (sok oxigén), a lambda-szonda jelet küld az ECU-nak. Az ECU azonnal korrigálja a befecskendezési mennyiséget, hogy fenntartsa az ideális, sztöchiometrikus levegő-üzemanyag arányt, ami elengedhetetlen a katalizátor hatékony működéséhez és a károsanyag-kibocsátás minimalizálásához.
Az Üzemanyag-Befecskendezés Rendszereinek Osztályozása
Az üzemanyag-befecskendezés rendszereit többféle szempont szerint is osztályozhatjuk, attól függően, hogy hol, hogyan és milyen üzemanyaggal történik a befecskendezés.
- Egypontos befecskendezés (SPI/TBI): A karburátorok közvetlen utódja, ahol egy vagy két injektor a fojtószelep házában helyezkedik el.
- Többpontos befecskendezés (MPI/PFI): Minden hengerhez külön befecskendező szelep tartozik, amely közvetlenül a szívócsőbe porlasztja az üzemanyagot.
- Közvetlen befecskendezés (DI/GDI/FSI/TFSI/TDI/Common Rail): A legfejlettebb technológia, ahol az üzemanyag közvetlenül az égéstérbe kerül befecskendezésre.
A Befecskendezési Rendszerek Fejlődése
A korai mechanikus befecskendezési rendszerek, mint például a Bosch K-Jetronic, az 1970-es években terjedtek el. Ezek a rendszerek nem használtak elektronikát az üzemanyag-adagolás vezérlésére. Bár a karburátorokhoz képest jelentős előrelépést jelentettek a pontosság és a hidegindítás terén, korlátozottak voltak a motor működési körülményeihez való adaptációban. A mai modern autókban kizárólag elektronikus befecskendezési rendszerek működnek. Ahogy korábban említettük, az ECU (elektronikus vezérlőegység) a központi eleme. Az érzékelők által gyűjtött adatok alapján az ECU másodpercenként több ezer számítást végez, és elektromos jelekkel vezérli az injektorok nyitását és zárását.
