Fiat Punto Motortér Biztosítéktábla Rajz: Útmutató és Hibaelhárítás

A Fiat Punto egy népszerű személyautó, amely megbízhatóságáról és gazdaságosságáról ismert. Azonban, mint minden autónál, a Fiat Puntónál is előfordulhatnak problémák, amelyek megoldásához elengedhetetlen a megfelelő információ. Ebben a cikkben a Fiat Punto motortér biztosítéktáblájával kapcsolatos információkat és hibaelhárítási tippeket gyűjtöttük össze.

Fiat Punto (2005) - Általános Információk

A Fiat Punto egy személyautó, ami 2005-ben került piacra. A járműnek több féle változata létezik, beleértve a 3 és 5 ajtós kiviteleket is. A motorválasztékban benzin és dízeles változatok is megtalálhatóak, különböző lóerővel és hengerűrtartalommal rendelkeznek. Az autó hajtását elsőkerék meghajtás jellemzi.

A Fiat Punto beltere kényelmes és tágas, kialakításában funkcionális elemek vannak, amelyek megkönnyítik a vezetést. Az autó biztonsági felszereltsége magában foglalja a légzsákokat, az ABS rendszert és a kötelező biztonsági övet. A Fiat Punto kellemes vezetési élményt nyújt az utasoknak, mivel stabilan viselkedik a kanyargós utakon is. Az autó üzemanyag-fogyasztása elfogadható, és fenntartási költségei is mérsékeltek. Összességében a Fiat Punto egy kellemes utazási lehetőség mindazok számára, akik egy megbízható autót szeretnének, amely egyszerűen kezelhető és gazdaságos a mindennapi használat során.

Gyakran Ismételt Kérdések (GYIK) a Fiat Punto-val kapcsolatban

Ha kérdése van a Fiat Punto-val kapcsolatban, az alábbi GYIK segíthet:

Hogyan javíthatom meg a Fiat Punto (2005) autó ablakainak működésével kapcsolatos problémát? Először ellenőrizze az elektromos ablakokhoz kapcsolódó biztosítékokat, hogy ne legyenek kiégve. Ha a biztosítékok épnek bizonyulnak, akkor a probléma lehet, hogy az ablakemelő vagy az elektromos ablakkapcsolóval van. Ellenőrizze ezeket az alkatrészeket esetleges sérülések vagy működési hibák szempontjából, és cserélje ki szükség esetén.
Miért mutatja a motor hőmérsékleti mutató magasabb, mint a szokásos olvasások? Ez lehet egy hibás hőmérsékletszabályozó, működésképtelen hűtőventilátor, alacsony hűtőfolyadékszint, vagy hibás hőmérséklet-érzékelő miatt. Vizsgálja meg ezeket az alkatrészeket az probléma azonosításához és megoldásához.
Hogyan tudok hibaelhárítani, ha az autó akkumulátora gyorsan lemerül? Ellenőrizze azokat az elektromos alkatrészeket, amelyek be vannak kapcsolva, mint például a lámpák vagy a kiegészítők. Ezenkívül lehetséges, hogy az akkumulátor maga is elöregedett, és már nem képes hatékonyan feltöltődni. A gyors lemerülés okának megállapítása érdekében vizsgáltassa meg az akkumulátort és a töltőrendszert.
Mit kell tennem, ha a fékek puha érzést keltenek, vagy nem reagálnak a megfelelő módon? A puha fékek a fékvezetékben lévő levegőt vagy egy lehetséges fékolajszivárgást jelezhetnek. Kezdd a fékolajszint ellenőrzésével és keresd a látható szivárgásokat. Ha kiengeded a fékrendszer levegőjét, vagy kijavítod a szivárgást, az megoldhatja a problémát.
Miért fújja a klímaberendezés a meleg levegőt a hideg levegő helyett? A hiányzó hűtőközeg, a hibás kompresszor vagy egy rosszul működő keverőszelep mozgató lehet a bűnös. Javasoljuk, hogy hagyja ellenőrizni és kiszervizeltetni a klímaberendezést egy szerelővel, hogy azonosítsa a pontos problémát és folytassa a szükséges javításokkal.

Biztosítéktábla Funkciói és Elhelyezkedése

A biztosítéktábla az autó elektromos rendszerének védelmét szolgálja. A biztosítékok megakadályozzák, hogy túláram esetén az elektromos alkatrészek károsodjanak. A Fiat Punto esetében a biztosítéktábla általában a motortérben található, de pontos helye a modellévtől függően változhat. Fontos, hogy a biztosítéktábla rajzát mindig a konkrét modellhez tartozó használati útmutatóban ellenőrizzük.

Fogyasztás optimalizálása Punto 2-nél

A következőkben bemutatunk néhány gyakori funkciót, amelyeket a motortér biztosítéktáblája vezérel:

Hűtőventilátor
Klíma kompresszor
Üzemanyag szivattyú
Injektorok
Gyújtótekercsek
Lambda-szonda

Biztosíték ellenőrzése próbalámpával (fuse test)

Hibaelhárítási Tippek

Ha a Fiat Punto-jában elektromos probléma merül fel, az első lépés a biztosítékok ellenőrzése. A kiégett biztosítékot mindig azonos értékű biztosítékkal kell helyettesíteni. Ha a biztosíték ismételten kiég, az valamilyen komolyabb problémára utalhat, és szakember segítségét kell kérni.

Nézzünk meg egy konkrét példát a hibaelhárításra a gyújtórendszerrel kapcsolatban:

Egy Punto 2 tulajdonos keresett meg azzal a problémával, hogy a motor erősen rángat, valamint jelentős teljesítményvesztés jelentkezik a MIL lámpa folyamatos világítása mellett. A betárolt hiba kódja nem meglepő módon nem azonosította pontosan a rendszer- hibát: befecskendező-vezérlőegység hibája vagy gyújtótekercs (1- 4) hibája vagy kábelszakadás hibát adta meg.

A probléma további megállapításához nem elegendő, még a gyári kiolvasó eXaminer teszter sem, mert itt ebben az esetben sajnos konkrétan a vezérlőegység nem tudja megállapítani magáról (nem tanították meg rá), hogy a három lehetséges hiba közül melyikkel van dolgunk.

Felni méret bemutató: Fiat Strada 2001

A vezérlőegység egy Marelli IAW 59 F jelzésű egység volt, melyet a fojtószelepház mögé csavaroztak fel, és úgy tervezték, hogy igen magas hőmérsékleti értéknek is képes legyen ellenállni.

Most nézzük meg a kapcsolási rajz részlet alapján, hogy a számunkra fontos gyújtórendszer és a hozzá tartozó áramkör miként működik.

Az M10-es vezérlőegységhez két darab gyújtótranszformátor (A30) csatlakozik, melyek itt a kölcsönös indukció által nyerhető villamos energiát hasznosítják a hengerekben lévő gyulladóképes keverék meggyújtásához. Tehát a transzformátor primer oldali egyik vezetéke stabil +12 V táplálást kap és a vezérlőegységnek kell a tekercs másik végét testre kapcsolnia, hogy az általa létrehozott időbeni fluxusváltozás a szekunder oldali tekercsben magasfeszültséget indukáljon. Itt a szekunder oldali tekercskivezetések páronként az 1 - 4 és a 2 - 3 hengerek gyújtógyertyáihoz kapcsolódnak a gyertyakábelek segítségével.

A mi esetünkben mindkét transzformátor primer és szekunder oldali ellenállása rendben volt. Következett a vezetékek vizsgálata: a transzformátor primer oldali pozitív tápfeszültsége megérkezett, és a vezérlőegységbe tartó másik vezeték ellenállása is rövidzárként viselkedett. Kábelhálózat rendben, gyújtótrafók rendben. Vagyis a gyanú a vezérlőegységre terelődött, de oszcilloszkóp híján a következő módon győződhetünk meg feltevésünkről. Vezessük ki a gyújtótranszformátor azon primer oldali kivezetését, melyre a vezérlőegység a testet kapcsolgatja. Majd indítsuk be a motort és bátran fogjuk meg ezt a kivezetést. Egy enyhe kellemetlennek nem mondható bizsergető önindukciós feszültségimpulzust érzékelhetünk, mely arról ad tájékoztatást, hogy a vezérlőegység a primer tekercsben folyó áramot kapcsolgatja. Jó jel, mert ezt a rövid primeráram-zárási időt még a multiméterek többsége sem érzékeli! A hibás áramköri részben természetesen nem érzünk semmit, ott stabilan a tápfeszültség ül.

A vezérlőegységet cserélni kellett, mert a végfokozatot kapcsoló tranzisztor sajnos tönkre ment.

Grande Punto EGR szelep problémák

Eladó Fiat Punto Biztosítéktáblák

Ha a Fiat Punto-jához biztosítéktáblára van szüksége, az alábbi lehetőségek közül választhat:

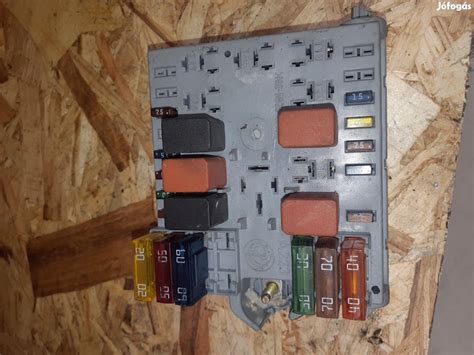

Fiat Grande Punto 1.4i 8V 199 (2005-2012) gyári bontott biztosítéktábla motortér eladó.
Fiat Punto II 1999-től. Gyári biztosítéktábla eladó.
Fiat Punto II 1999-től 2003-ig. Gyári biztosítéktáblák többféle cikkszámmal eladó.
Fiat Punto II 1999-től 2003 -ig. Gyári biztosítéktábla többféle cikkszámmal eladó.
Fiat Punto I. 1994-től-2000-ig. Gyári bontott biztosítéktáblák többféle cikkszámmal eladó.
Fiat Punto II. (1999-2003) gyári bontott biztosítéktábla többféle cikkszámmal eladó.
