A Digitális Audio Crossoverek Előnyei és Hátrányai

Az audio rendszerek világában a hangminőség optimalizálása sosem egyszerű feladat. Számtalan tényező befolyásolja a végső akusztikai élményt, a forrásanyagtól kezdve, az erősítőkön és a kábeleken át, egészen a hangfalakig és a szoba akusztikájáig.

E komplex lánc egyik legkritikusabb, mégis gyakran félreértett vagy alulértékelt eleme a hangváltó, angolul crossover. A hangváltó alapvető feladata a teljes hallható frekvenciatartomány szétosztása a hangfal különböző, speciális feladatokra tervezett hangszórói között. Egyetlen hangszóró sem képes ideálisan reprodukálni a teljes frekvenciaspektrumot, a mély basszusoktól a legmagasabb csilingelő hangokig.

A mélyhangszórók (mélynyomók) nagy membránfelületükkel a levegő jelentős megmozgatására képesek, de nehezen követik a gyors magas frekvenciás rezgéseket. Ezzel szemben a magassugárzók (tweeterek) rendkívül könnyű membránjukkal precízen adják vissza a finom részleteket, de képtelenek a nagy levegőmennyiség megmozgatására és a mélyhangok reprodukálására. A középsugárzók (midrange) a beszéd és a legtöbb hangszer frekvenciatartományát fedik le, hidat képezve a két véglet között.

Az emberi fül által érzékelhető hangok frekvenciatartománya rendkívül széles, átlagosan 20 Hz-től 20 000 Hz-ig terjed. Ezen tartomány reprodukálásához speciális hangszórókra van szükség. A mélyhangok (20-200 Hz) nagy levegőmennyiséget és jelentős membránkitérést igényelnek. Ezt a feladatot a nagyméretű, masszív membránnal rendelkező mélyhangszórók, vagy mélynyomók látják el a leghatékonyabban. A középfrekvenciák (200-5000 Hz) a beszéd érthetőségéért és a hangszerek testes hangzásáért felelnek. Ezeket általában közepes méretű, könnyű, de merev membránnal rendelkező középsugárzók szólaltatják meg. A magas frekvenciák (5000-20 000 Hz) a részletekért, a térérzetért és a hangzás „fényéért” felelnek.

Ha egy szélessávú jelet közvetlenül egyetlen hangszóróra küldenénk, az kompromisszumokkal járna. Egy mélyhangszóró, ha megpróbálná a magas frekvenciákat is lejátszani, jelentős torzítást produkálna a membrán tehetetlensége miatt, és a hangzás részlettelen, maszatos lenne. Fordítva, egy magassugárzó, ha mélyhangokat kapna, azonnal károsodna a membrán túlzott kitérése miatt, vagy egyszerűen nem tudná hatékonyan megmozgatni a szükséges levegőmennyiséget.

Kadett digitális műszerfal átalakítás

A frekvenciaosztás elve tehát abból fakad, hogy minden hangszórót a „saját” frekvenciatartományában kell működtetni, ahol a teljesítménye optimális, a torzítása minimális, és a hangzása a legtisztább.

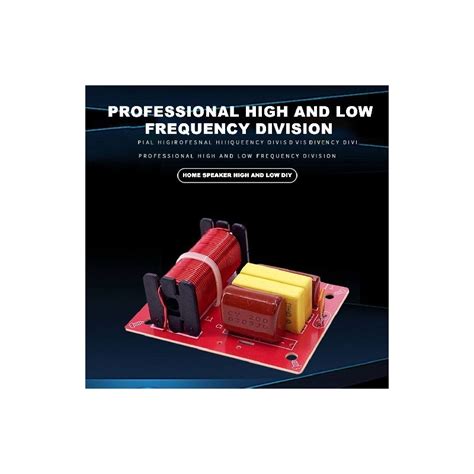

A Passzív Hangváltók

A passzív hangváltók a legelterjedtebb típusok, különösen a hagyományos, beépített hangváltós hangfalakban. Ezek az erősítő és a hangszórók közé beépített elektronikus áramkörök, amelyek nem igényelnek külső tápellátást, innen ered a „passzív” elnevezés. Egy passzív hangváltó lényegében szűrőkből áll.

• Egy mélyáteresztő szűrő (low-pass filter) engedi át a mély frekvenciákat a mélyhangszóróhoz, miközben elnyomja a magasabbakat. Ezt jellemzően egy tekercs (induktivitás) valósítja meg. Egy tekercs impedanciája nő a frekvenciával, így a magasabb frekvenciáknak nagyobb ellenállást mutat, elfojtva azokat.
• Ezzel szemben egy magasáteresztő szűrő (high-pass filter) a magas frekvenciákat juttatja el a magassugárzóhoz, blokkolva a mélyebbeket. Ezt kondenzátorokkal érik el. Egy kondenzátor impedanciája csökken a frekvenciával, így a magasabb frekvenciák számára könnyebb utat biztosít.
• Az ellenállások szerepe a jelszint csillapítása, különösen a magassugárzóknál, amelyek gyakran érzékenyebbek, mint a mélyhangszórók, és kevesebb teljesítményt igényelnek.

A passzív hangváltók számos előnnyel rendelkeznek, amelyek miatt továbbra is népszerűek. Ezek közé tartozik az egyszerűség: nem igényelnek külön tápellátást vagy bonyolult beállítást. A hangfalba integrálva egy kompakt, „plug-and-play” megoldást kínálnak. A kezdeti költségük is alacsonyabb lehet, mivel nincs szükség több erősítőre.

Azonban a passzív hangváltóknak jelentős hátrányai is vannak. Az egyik legfontosabb a teljesítményveszteség. A tekercsek és kondenzátorok nem ideálisak, belső ellenállásuk van, ami hőt termel és energiát von el az erősítőtől, mielőtt az elérné a hangszórókat. Ez csökkenti a rendszer hatékonyságát és dinamikáját.

A hangszórók impedanciájával való interakció is problémás lehet. A hangszórók impedanciája nem állandó, hanem frekvenciafüggő, ami befolyásolja a hangváltó karakterisztikáját és a tényleges vágási frekvenciákat.

Astra F digitális műszerfal útmutató

További hátrány, hogy a passzív hangváltók kevésbé rugalmasak. A beállított vágási frekvenciák és meredekségek fixek, utólagos módosításuk bonyolult és gyakran költséges. Emellett a nagy teljesítményű passzív komponensek (különösen a tekercsek) mérete és súlya jelentős lehet, és a minőségi alkatrészek drágák.

„A passzív hangváltó a hangfal lelke, de egyben a korlátja is.

A hangváltók meredeksége (slope) azt írja le, hogy milyen gyorsan csillapítja a szűrő a nem kívánt frekvenciákat a vágási frekvencia felett vagy alatt. Ezt dB/oktávban (decibel per oktáv) adják meg. Az oktáv egy frekvenciatartomány megduplázódását jelenti (pl. 100 Hz-ről 200 Hz-re).

• Első rendű (6 dB/oktáv): Ez a legegyszerűbb szűrő, egyetlen tekercsből vagy kondenzátorból áll.
• Második rendű (12 dB/oktáv): Gyakoribb megoldás, két komponensből (pl. tekercs és kondenzátor) áll szakaszonként.
• Negyedik rendű (24 dB/oktáv): Nagyon meredek vágást tesz lehetővé, kiváló hangszóróvédelmet biztosítva.

Szűrőtípusok:

• Butterworth: Ez a leggyakoribb típus, amely a leglaposabb frekvenciaátvitelt biztosítja a sávon belül, és -3 dB-es ponton vág a vágási frekvenciánál.
• Linkwitz-Riley: Ez a szűrő a Butterworth szűrők módosított változata, amelyet kifejezetten audio alkalmazásokhoz fejlesztettek ki. A vágási frekvencián -6 dB-es csillapítást mutat, és ami a legfontosabb, az azonos rendű Linkwitz-Riley szűrők fázisban vannak egymással a vágási ponton, így a hangszórók akusztikailag összeadódnak anélkül, hogy fázisproblémákat okoznának.
• Bessel: Ez a szűrő lineáris fázisválaszt biztosít, ami azt jelenti, hogy a hangjelek különböző frekvenciái azonos időkésleltetéssel haladnak át rajta.

Az Aktív Hangváltók

Az aktív hangváltók jelentős előrelépést jelentenek a passzív társaikhoz képest, különösen a precizitás és a rugalmasság terén. Míg a passzív hangváltók az erősítő és a hangszórók között helyezkednek el, addig az aktív hangváltók az erősítő(k) előtt működnek, alacsony jelszinten (line level). Egy aktív hangváltó a bejövő hangjelet, mielőtt az az erősítőkhöz érne, osztja fel a különböző frekvenciatartományokra. Minden frekvenciasáv (mély, közép, magas) ezután egy saját, dedikált erősítőhöz, majd a megfelelő hangszóróhoz kerül.

Digitális óra beállítása Golf 1 Cabrio-ban

Az aktív hangváltókban a szűrőáramköröket működési erősítőkkel (operációs erősítők, op-ampok) valósítják meg, amelyek aktív elektronikus alkatrészek.

Előnyei:

• Precízebb vezérlés: A vágási frekvenciák, a meredekségek és a jelszintek pontosan beállíthatók és finomhangolhatók, gyakran folyamatosan, a passzív alkatrészek korlátai nélkül.
• Nincs teljesítményveszteség: Mivel az aktív hangváltó alacsony jelszinten működik, nem von el teljesítményt az erősítőtől, mielőtt az elérné a hangszórókat.
• Jobb csillapítási tényező: Minden hangszóró közvetlenül a saját erősítőjéhez csatlakozik, a passzív hangváltó tekercseinek impedancia-növelő hatása nélkül.
• Csökkentett intermodulációs torzítás: A multi-amplifikációval minden erősítő csak egy szűkebb frekvenciatartományt erősít.

Az aktív hangváltók ideálisak olyan rendszerekhez, ahol a maximális hangminőség, a precíz beállítási lehetőségek és a rugalmasság a legfontosabb.

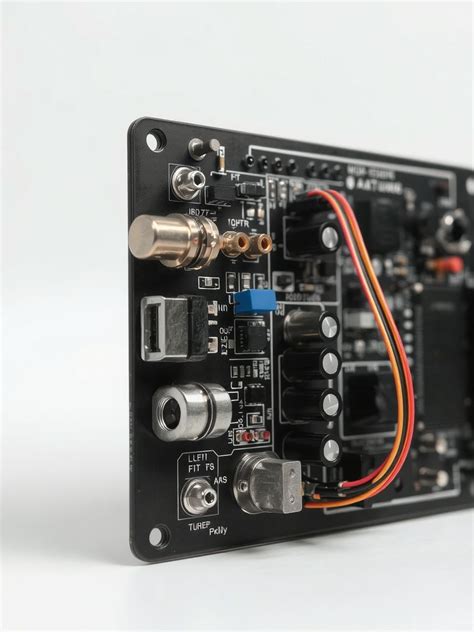

A Digitális Hangváltók

A digitális technológia térnyerésével az aktív hangváltók fejlődésének következő lépcsőfokaként megjelentek a digitális hangváltók, amelyek a digitális jelfeldolgozás (DSP - Digital Signal Processing) erejét használják. A digitális hangváltók lényegében speciális számítógépek, amelyek valós időben manipulálják a digitális hangjeleket. A DSP chipek rendkívül gyorsan képesek matematikai műveleteket végezni a hangadatokon. Ez lehetővé teszi a szűrők, vágási frekvenciák és meredekségek rendkívül precíz, szoftveresen vezérelt beállítását.

A digitális hangváltók nem csupán a frekvenciaosztásra korlátozódnak.

További funkciók:

• Időkorrekció (Time Alignment): A hangszórók fizikai elhelyezkedése miatt a különböző távolságra lévő sugárzók hangja eltérő időben jut el a hallgatóhoz.
• Fáziskorrekció (Phase Correction): A szűrők, sőt maga a hangszóró is okozhat fáziseltolódást. A DSP-vel pontosan korrigálhatók ezek a fázisproblémák, biztosítva, hogy a különböző frekvenciasávokból érkező hangok fázisban legyenek egymással, különösen a vágási frekvenciák környékén.
• Equalizáció (EQ): A DSP-alapú hangváltók gyakran tartalmaznak fejlett parametrikus EQ funkciókat.
• ADC/DAC konverzió: A digitális jelfeldolgozás megköveteli az analóg jel digitálisra, majd vissza analógra konvertálását.

Hátránya a Latencia: Bár minimális, a digitális jelfeldolgozás bevezethet egy kis késleltetést (latencia) a jelútba, ami bizonyos alkalmazásoknál (pl. Élő előadások) problémát okozhat.

A digitális hangváltók és DSP rendszerek forradalmasították az audio rendszerek tervezését és optimalizálását, különösen a high-end audio, a stúdiótechnika és a professzionális hangosítás területén.

A hangváltók megértéséhez és hatékony használatához elengedhetetlen néhány kulcsfontosságú paraméter és fogalom ismerete. A vágási frekvencia az a pont, ahol a hangváltó felosztja a frekvenciaspektrumot a különböző hangszórók között. Például egy kétutas rendszerben (mély-közép és magas) a vágási frekvencia az a pont, ahol a mély-közép hangszóró kimenete elkezd csökkenni, és a magassugárzó kimenete elkezd növekedni.

A vágási frekvencia kiválasztása kritikus. Függ a hangszórók fizikai jellemzőitől: a mélyhangszóró rezonanciafrekvenciájától, a magassugárzó alsó határfrekvenciájától és terhelhetőségétől, valamint a diszperziós (szórási) karakterisztikájuktól.

Ahogy azt már a passzív hangváltók kapcsán említettük, a meredekség (slope) azt mutatja meg, milyen gyorsan csillapítja a szűrő a nem kívánt frekvenciákat. Ezt dB/oktávban mérik, és általában 6, 12, 18 vagy 24 dB/oktáv értékeket vesz fel, ami az első, második, harmadik és negyedik rendű szűrőknek felel meg.

A szűrőtípusok, mint a Butterworth, Linkwitz-Riley és Bessel, eltérő akusztikai viselkedést mutatnak a vágási frekvencia környékén.

A fáziskorrekció az egyik legfontosabb, mégis gyakran figyelmen kívül hagyott aspektusa a hangváltó tervezésének. A hanghullámok hullámtermészetéből adódóan, ha két, azonos frekvenciájú hullám eltérő fázisban (azaz egymáshoz képest eltolva) találkozik, akkor azok kiolthatják vagy felerősíthetik egymást. A fázisproblémák rontják a sztereó képet, a hangszínpad mélységét és a hangszerek lokalizációját.

A digitális hangváltók, a DSP képességeik révén, lehetővé teszik a precíz fáziskorrekciót, biztosítva, hogy a különböző hangszórók akusztikailag fázisban legyenek egymással a vágási frekvencián és azon kívül is.

Az időkorrekció a hangszórók közötti távolságból adódó fizikai késleltetések kompenzálására szolgál. Egy tipikus hangfalban a magassugárzó membránja előrébb helyezkedik el, mint a mélyhangszóróé, vagy fordítva, attól függően, hogy a mérnökök hogyan próbálják minimalizálni az időkülönbségeket. Emellett a hallgatóhoz való távolság is eltérő lehet.

A digitális hangváltókban a delay (késleltetés) funkcióval a közelebbi hangszórók jelét elektronikusan késleltetni lehet, így minden hang egyidejűleg éri el a hallgatási pozíciót. Ez kritikus a pontos hangszínpad, a tiszta tranziensek és az összességében koherens hangélmény szempontjából.

Az impedancia illesztés különösen a passzív hangváltók és az erősítő-hangszóró kapcsolat esetén kulcsfontosságú. A hangszórók impedanciája nem állandó, hanem frekvenciafüggő, ami befolyásolja a passzív hangváltó tényleges működését.

Az aktív és digitális hangváltók esetében ez a probléma nagyrészt megszűnik, mivel alacsony jelszinten működnek, és minden erősítő dedikáltan hajtja a saját hangszóróját, így az erősítő sokkal stabilabb terhelést lát.

A hangszórók integrációja az a cél, hogy a különböző hangszórók (mély, közép, magas) egyetlen, koherens hangforrásnak tűnjenek a hallgató számára, mintha egyetlen szélessávú hangszóró játszaná le a teljes spektrumot.

A rossz integráció azt eredményezheti, hogy a hangszerek és a vokálok „szétesnek” a különböző hangszórók között, vagy a hangszínpadon a hangok nem a megfelelő helyről érkeznek.

A hangváltó sokkal több, mint egy egyszerű frekvenciaosztó. Kulcsfontosságú eszköz a hangrendszerek optimalizálásában, amely alapvetően befolyásolja a hangminőséget, a dinamikát, a torzítást és a hangszórók élettartamát. Az egyik legfőbb cél a hangminőség javítása. A hangváltó biztosítja, hogy minden hangszóró a számára optimális frekvenciatartományban működjön, ahol a leglineárisabb a frekvenciaátvitele és a legalacsonyabb a torzítása.

Ez a specializáció csökkenti az úgynevezett intermodulációs torzítást is. Ez akkor keletkezik, amikor egy erősítő vagy hangszóró egyszerre próbálja reprodukálni a nagyon alacsony és nagyon magas frekvenciákat. Az aktív hangváltók és a multi-amplifikáció különösen hatékonyan csökkentik ezt a torzítást, mivel minden erősítőnek csak egy szűkebb sávot kell kezelnie.

A hangváltó másik kritikus szerepe a hangszóróvédelem. A magassugárzók rendkívül érzékenyek a túl alacsony frekvenciájú, nagy teljesítményű jelekre, amelyek fizikai károsodást okozhatnak a vékony membránjukban. A hangváltó hatékonyan elválasztja ezeket a káros frekvenciákat, így minden hangszóró biztonságosan működhet a saját határain belül.

Az aktív és digitális hangváltók teszik lehetővé a multi-amplifikációt, azaz több erősítő használatát egyetlen hangrendszerben. A bi-amping (kétutas erősítés) azt jelenti, hogy külön erősítő hajtja a mély-közép és külön erősítő a magas hangszórókat.

„A multi-amplifikáció nem luxus, hanem a hangzás precíz irányításának alapja.

Jobb kontroll és csillapítás: Az erősítő közvetlenül a hangszóróhoz csatlakozik, a passzív hangváltó komponensei nélkül.

A szoba akusztikája az egyik legnagyobb kihívás az audio rendszerek optimalizálásában. A falak, bútorok és a szoba mérete mind befolyásolják a hanghullámok terjedését, rezonanciákat, kiemeléseket és elnyomásokat okozva a frekvenciaátvitelben.

A parametrikus EQ funkciók segítségével pontosan azonosíthatók és korrigálhatók a szoba által okozott frekvenciahibák. A room correction rendszerek automatikusan felmérik a szoba akusztikáját, és ennek alapján optimalizálják a hangváltó és EQ beállításait.

A hangváltók, különösen az aktív és digitális változatok, óriási testreszabhatóságot és rugalmasságot kínálnak. Lehetővé teszik a hangrendszer finomhangolását a személyes preferenciák, a zenei műfajok vagy a specifikus felvételek igényeinek megfelelően.

Az akusztikai mérési adatok (pl. frekvenciaátvitel, impedancia, fázis) alapján a hangváltó paraméterei pontosan beállíthatók a lehető legjobb eredmény eléréséhez.

Összefoglalás

A hangváltó elméletének megértése mellett a gyakorlati alkalmazás és a haladó technikák ismerete elengedhetetlen a valóban optimális hangrendszer kialakításához.
