A Crossover Frekvencia Definíciója és Fontossága

Üdvözöllek a hi-fi és házimozi szerelmesei között! Ha valaha is azon gondolkodtál, mi az a finomhangolási trükk, ami a „jó hangzásból” „lenyűgöző élményt” varázsol, akkor valószínűleg már találkoztál a vágási frekvencia fogalmával. Ez a beállítás sokak számára misztikusnak tűnik, pedig a hangrendszer szíve és lelke, amely szó szerint eldönti, melyik hangszóró mit játsszon.

Mi az a Crossover?

Valószínűleg, ha ezt olvasod, már tudod, mi az a crossover - és tudod, hogy szükséged van rá. De ha még nem ismeri a többutas PA-rendszereket, íme egy rövid áttekintés. A hangszórók (amelyeket transzducereknek nevezünk) elektromos jeleket alakítanak át hanghullámokká. És nem számít, hogy egy átalakítót mennyire jól terveztek vagy készítettek, egyszerűen nem képes önmagában reprodukálni a teljes hangspektrumot. Az alacsony frekvenciájú hangok hajlamosak a maximumra hajtani egy átalakítót, ami lehetetlenné teszi, hogy ugyanez az átalakító a magas hangok tartalmát a megérdemelt hangminőséggel adja vissza.

Ezért van az, hogy a kiváló minőségű hangrendszerek több hangszórót (mély- és magas hangszórókat) használnak a munka elosztására. Míg a mélysugárzó (általában a nagyobb méretű hangsugárzó) végzi a nehéz munkát, a magashangszóró könnyedén megbirkózik a magas frekvenciájú tartalommal. A három- és négyutas rendszerek még jobban elosztják a munkát, lehetővé téve az egyes hangsugárzók számára, hogy azt a frekvenciatartományt adják vissza, amelyre tervezték őket.

Mi is az a vágási frekvencia valójában?

Képzeld el, hogy egy zenekarban mindenki pontosan tudja, mikor kell játszania, és mi a szerepe. A vágási frekvencia (angolul crossover frequency) pont ezt teszi a hangrendszeredben. Lényegében ez egy kijelölt frekvenciapont, amely alatt a jelet a mélynyomóra (subwoofer) küldi az erősítő, e felett pedig a fő hangszórókra (front, center, surround). Gondolj úgy rá, mint egy közlekedési irányítóra: a mély hangokat a mélyládához, a közép- és magas hangokat pedig a kisebb, részletesebb hangszórókhoz tereli. Ha ez a terelés nem pontos, a hangzás zavarossá, unalmassá vagy éppen fájdalmassá válhat.

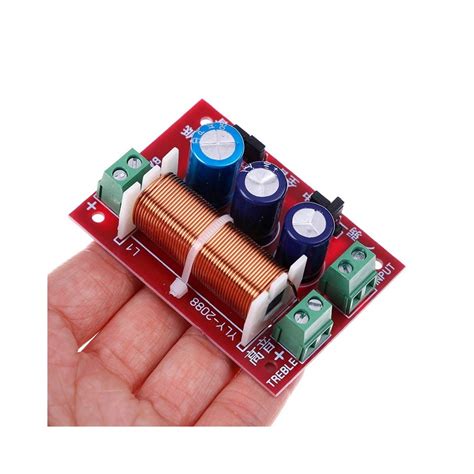

A hangszóró burkolatán belüli áramkör, amely elválasztja az egyes meghajtókhoz érkező audiofrekvenciákat.

Olcsó crossover SUV vásárlás

A rádióban vagy az erősítőben használjam a keresztváltót?

Miért olyan kulcsfontosságú a helyes beállítás?

Sokan egyszerűen bekapcsolják a rendszert, és élvezik, ami van. De hidd el, a finomhangolás, különösen a vágási frekvencia beállítása, hatalmas különbséget tehet.

Optimális hangminőség és koherencia: Amikor a mélynyomó és a fő hangszórók zökkenőmentesen kiegészítik egymást, egyetlen, egységes hangforrás illúzióját keltik.
Hangszóróvédelem: A kis méretű (polc- vagy szatellit) hangszórókat a gyártók nem arra tervezték, hogy extrém mély frekvenciákat adjanak le. A túl alacsony vágási frekvencia túlterhelheti őket, ami torzításhoz, és hosszú távon akár károsodáshoz is vezethet.
Dinamikus tartomány és energiaelosztás: Ha a rendszer megfelelően osztja el a feladatokat, minden hangszóró a számára optimális tartományban dolgozik. Ez javítja az energiafelhasználást, csökkenti a torzítást, és a rendszer sokkal dinamikusabbnak, erőteljesebbnek hat.
Jobb térleképzés: A koherens hangzás segíti a térbeli elhelyezést.

A vágási frekvenciát befolyásoló tényezők

Nincs egyetlen „varázsszám”, ami minden rendszerhez és szobához tökéletes lenne.

Hangszórók mérete:
- Kis méretű polcsugárzók vagy szatellit hangszórók: Ezek általában nem képesek mély frekvenciák precíz megszólaltatására. Esetükben magasabb crossover pontra van szükség, például 80 Hz, 90 Hz, vagy akár 100-120 Hz.
- Közepes méretű álló hangszórók: Ezek gyakran lemennek 50-60 Hz-ig, így számukra alacsonyabb vágási frekvencia (pl.
- Nagy méretű álló hangszórók: Egyes nagy, padlón álló hangfalak akár 30-40 Hz-ig is le tudnak menni. Esetükben érdemes alacsonyabb értéket (pl. 40-50 Hz) kipróbálni, vagy akár „full range” (teljes tartomány) beállítással hagyni őket, ha a mélynyomó csak az LFE (Low Frequency Effects) csatornára korlátozódik.
Szoba akusztikája:
A szoba, ahol a rendszert használod, drámaian befolyásolja a basszus megszólalását.
- Fali elhelyezés: Ha a mélyládád sarokban van, vagy falhoz közel, az felerősítheti a basszust, bizonyos frekvenciákon „puffogóvá” teheti.
- Szoba módok: Minden szobának vannak akusztikai rezonanciái (szoba módok), amelyek bizonyos frekvenciákat kiemelhetnek vagy kiolthatnak.
Személyes preferenciák:
Végül, de nem utolsósorban, a saját füled a legfontosabb mérőeszköz! Ami az egyiknek tökéletes, az a másiknak zavaró lehet. A zenei műfajok is befolyásolhatják a preferenciádat. Egy basszusban gazdag elektronikus zenéhez talán más beállítás illik, mint egy akusztikus jazz koncerthez.

Thule hátizsák: Mit tud?

Aktív vs. Passzív Crossover - Mi a különbség?

Passzív crossover: Ezeket a hangszórókba építik be, és az erősítő után, a hangszórók előtt működnek.
Aktív crossover: Ezek elektronikus eszközök (vagy egy AV-erősítő DSP-je végzi a feladatot), amelyek az erősítő ELŐTT szűrik a jelet. Itt van lehetőségünk a vágási frekvencia, és gyakran a meredekség (slope) beállítására.

Hogyan állítsd be a vágási frekvenciát?

Ne ijedj meg, nem kell atomfizikusnak lenned! Egy kis türelem és fül szükséges. A legtöbb AV-erősítő vagy processzor menüjében találod meg ezeket a beállításokat.

Hangszóró méretek:
Először állítsd be a hangszórók méretét az erősítőben. Ne tévesszen meg, hogy a „Large” (nagy) és „Small” (kicsi) elnevezések nem feltétlenül a fizikai méretre vonatkoznak, hanem arra, hogy az erősítő teljes tartományban (Large) vagy csak egy meghatározott vágási frekvencia felett (Small) küld-e jelet rájuk. Szinte minden esetben érdemes „Small” (kicsi) méretre állítani az összes hangsugárzót, a mélyládát leszámítva, még akkor is, ha fizikailag nagy állóhangfalaid vannak. Miért?
Mélyláda beállítása:
Győződj meg róla, hogy a mélynyomó be van kapcsolva és aktiválva van az erősítő menüjében. Általában „LFE + Main” vagy „LFE” opciót látsz. Az „LFE” azt jelenti, hogy a mélyláda csak a dedikált mélyfrekvenciás effektusok csatornáját kezeli. Az „LFE + Main” opció esetén a mélyláda az LFE csatornát és a fő hangszórók által levágott mélyhangokat is megkapja.
Kezdeti érték kiválasztása:
Ahogy fentebb említettem, a hangszóróid mérete és képességei alapján válassz egy kezdeti értéket. Kisebb hangszórók (polc, szatellit): 80 Hz - ez a legáltalánosabb és legbiztonságosabb kiindulópont. Tipp: Nézd meg a hangszóróid specifikációját.
Tesztelés és finomhangolás:
Ez a legfontosabb lépés! Játssz le olyan zenéket vagy filmjeleneteket, amelyeket jól ismersz, és amelyek gazdagok mélyhangokban és részletekben.

Audio crossover: digitális megoldás

Mire figyelj?
- A basszus ereje és tisztasága: Túl sok a basszus és dübörgő?
- A hangszórók közötti átmenet: Észrevehető-e, hogy a basszus külön forrásból (a mélyládából) jön, vagy egy egységes hangképet alkot az összes hangszóró?
A mélyláda elhelyezése: Gyakran a mélynyomó fáziskapcsolója (0 vagy 180 fok) segít abban, hogy a mély hangok a fő hangszórókkal fázisban legyenek. Állítsd a vágási frekvenciát 5-10 Hz-es lépésekben fel-le, és hallgasd meg a különbséget. Néhány percnyi hallgatás után visszatérhetsz az előző beállításra, hogy jobban érzékeld a változást.
Crossover meredekség beállítása (opcionális):
Néhány fejlettebb erősítő lehetővé teszi a crossover meredekségének beállítását is (pl. 12 dB/oktáv, 24 dB/oktáv). Ez azt mondja meg, milyen gyorsan csökken a hangerő a vágási pont alatt/felett. Egy 12 dB/oktáv meredekség lágyabb átmenetet biztosít, míg egy 24 dB/oktáv meredekség élesebben vágja le a frekvenciákat.

Gyakori hibák és azok elkerülése

Túl alacsony crossover: A hangszórók torzítanak, erőlködnek, és a mélynyomó nem tudja átvenni a feladatot.
Túl magas crossover: A mélynyomó „magas” hangokat játszik le, ami zavaró lehet, és a hangkép nem lesz egységes.

A SUPER-X PRO CX3400 V2A CX3400 sztereó 2-utas/3-utas/mono 4-utas keresztváltó a legkorszerűbb áramköröknek, a kiváló minőségű alkatrészeknek, az ultra alacsony zajszintű műveleti erősítőknek és a szimmetrikus I/O csatlakoztathatóságnak köszönhetően a legmodernebb audiofrekvenciás elválasztást biztosítja. A CX3400 jellemzői a következők: Korlátozók minden keresztváltó kimeneten az optimális hangszóróvédelem érdekében; állítható időkésleltetés a meghajtók megfelelő fázisbeállításához; nagyfrekvenciás (HF) kürt kiegyenlítés az állandó irányíthatóság kompenzálásához; és egy mono "Low Sum" kimenet (csak sztereó üzemmódban), amely ideális a mélynyomó alkalmazásokhoz.

Ha egy hangrendszer megfelelően van hangolva, akkor erőteljes, kiegyensúlyozott és hatékony lesz. A basszustartalom ütős és feszes, az énekhangok és hangszerek pedig gazdagok, élesek és jól definiáltak. A CX3400 keresztváltó pontos jelfeldolgozása megvédi a kritikus hangszóróelemeket, és javítja a rendszer általános hatékonyságát. Minden bemeneti és kimeneti csatlakozás szimmetrikus/egyensúlyozatlan XLR, és 25 Hz-es Low Cut szűrőkkel rendelkezik az alacsony frekvenciájú hangszórók védelme érdekében - valamint kikapcsolható Mute és Phase Invert kapcsolókkal, így a hibakeresés még egy nagy rendszerben is - gyakorlatilag könnyedén elvégezhető!
