Tűzcsap Alkatrészek: Minden, Amit Tudni Kell

A tűzcsapok a települések közművesített vízhálózatának fontos részei, elsősorban tűzvédelmi célokat szolgálnak. Emellett felhasználhatók vízvételre, valamint a vízhálózat átöblítésére és légtelenítésére is. Ebben a cikkben részletesen bemutatjuk a tűzcsapok alkatrészeit, működését és karbantartását.

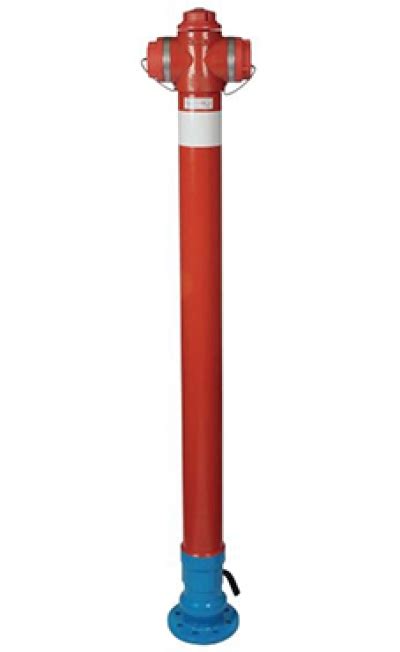

Földfeletti Tűzcsapok

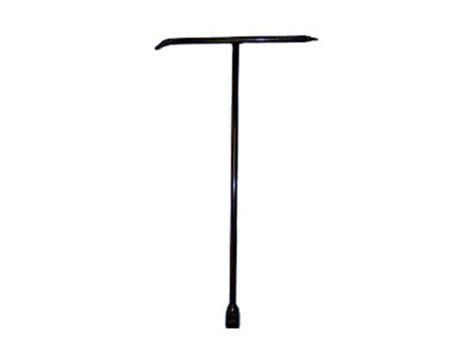

A földfeletti tűzcsapokat rendszeresített tűzcsapkulccsal vagy egyetemes kapocskulccsal lehet nyitni és zárni. Balra forgatva nyílik, jobbra forgatva zár. A tűzcsapkulcs alkalmas a kapocstest zárófedél és a dugasz eltávolítására is. A belső elzárószerkezet nyitásnál megakadályozza a vízlökést.

A tűzcsap önműködő leeresztővel van ellátva, ami elzárás után a szelepház víztelenítő furatán keresztül a telepítéskor fagyhatár alá kialakítandó kavicságyba szivárogtatja a tűzcsapban maradt vizet. Megfelelő telepítés esetén így a téli lefagyástól védett, külön fagytalanítást nem igényel. A víztelenítési idő 2-5 perc a talaj, kavicságy tömörségétől függően, nyitott kifolyónyílásnál!

A víztelenítés ellenőrzése a dugasz lecsavarásával is történhet. A kapocstest zárófedél csak a teljes leürítés után szorítható teljesen rá! Ugyanitt kiszívható a tűzcsapban maradt víz, ha a víztelenítő furat esetleg eltömődött.

FIGYELEM: a tűzcsap csak teljesen nyitott, vagy teljesen zárt állapotban működik rendeltetésszerűen!

Átfogó áttekintés a műanyag alkatrészgyártásról

Ipari telephelyre, forgalmas útszakara elsősorban a kitörés biztos vagy más néven biztonsági tűzcsap alkalmazása ajánlott.

Karbantartás

Az OTSZ szerint előírt kötelező karbantartások során a működési próba elvégzése során ellenőrizni kell a tömítettséget, valamint a teljes leürítést, melyet a tűzcsap oldalán elhelyezett dugasz kicsavarása után azon keresztül tehetünk meg. Rendellenesség esetén a fedél leszerelése után a tűzcsap belső szerkezete egyben kiemelhető anélkül, hogy a tűzcsapot ki kellene ásni.

A termék nem eredményezheti az emberi fogyasztásra (pl. ivás és főzés céljából) szánt víz minőségromlását. A termék tisztítása/fertőtlenítése során használt vegyszerek bejelentésére/ nyilvántartásba vételére vonatkozóan a 201/2001. (X.25.) Kormányrendeletben, illetve a 38/2003. (VII.7) ESzCsM-FVM-KvVM együttes rendeletben leírtak a mérvadóak. Felszerelés után a használatba vétel előtt javasolt a termék átöblítése.

Kitörésbiztos Földfeletti Tűzcsap

A tűzcsap felső része: a zárósapka és a fedél leszerelése után a belső szerkezet kiemelhető a vízhálózat lezárása és a törzs szétszerelése nélkül.

HM CRE SIX Comp. tuning: Malossi 206ccm alkatrészek

FIGYELEM: ha a javítás során a felső rész belsejében lévő forgatórudazatot is szétszerelték alkatrészeire, akkor összeszerelés után a hosszmérete pontos beállítást igényel. Ennek hiányában gépjármű által okozott kidöntés esetén az orsó (BFF-80-27) megsérülhet!

A tűzcsap alsó része: a 4db speciális kialakítású összekötőcsavar (BFF-80-50) kiszerelésével a felső rész leemelhető. A sárgaréz rögzítő csapszeget (BFF-80-51) eltávolítva és az orsótartót ütközésig balra forgatva a belső szerkezet egyben kiemelhető anélkül, hogy a tűzcsapot ki kellene ásni. Ez esetben a tűzcsapot a vízhálózatról le kell zárni.

A földalatti és a föld feletti részek többrétegű időjárásálló epoxi festékrendszerrel védve, az OTSZ előírásait figyelembe véve. A közműhálózatba talpas-kétkarimás öntöttvas könyökidom (DN80 ill. DN100 QN idom) közbeiktatásával kerülhet beépítésre. A főnyomóvezetékből táplálkozó tűzcsapok elé megfelelő tolózárat is célszerű beépíteni. A talajszint fagyhatára alatt kavicságyat kell kialakítani a megfelelő víztelenítés érdekében.

Földalatti Tűzcsapok

A közműhálózatba talpas-kétkarimás öntöttvas könyökidom (DN80 QN idom) közbeiktatásával kerül beépítésre. A főnyomóvezetékből táplálkozó tűzcsapok elé megfelelő éktolózárat is célszerű helyezni. Alsó peremes csatlakozó karima mérete: EN 1092:2000, DN 80-PN 16; illetve DN 100-PN 16-nak megfelelő.

Vélemények a Bardi Auto traktor alkatrészeiről

Négylapú 27mm-es földalatti tűzcsap kulccsal (MSZ 9771/3), balra forgatva: nyit, jobbra forgatva: zár. A belső elzáró szerkezet a nyitásnál és zárásnál a vízlökést megakadályozza. A DN80-as keresztmetszetet teljesen nyitott állapotban biztosítja.

A tűzcsap önműködő leeresztővel van ellátva, ami elzárás után a szelepház víztelenítő furatán keresztül a telepítéskor kialakítandó kavicságyba szivárogtatja a tűzcsapházban maradó vizet. Így a téli lefagyástól védett, külön fagytalanítást nem igényel. Víztelenítési idő 2-4,5 perc a talaj, kavicságy tömörségétől függően.

Karbantartás

Az OTSZ szerint előírt kötelező karbantartások során a működési próba elvégzése során ellenőrizni kell a tömítettséget, valamint a teljes leürítést. A fedél leszerelése után a tűzcsap belső szerkezete egyben kiemelhető anélkül, hogy a tűzcsapot ki kellene ásni.

A földalatti részek korroziógátló festékrendszerrel védve, az OTSZ előírásait figyelembe véve.

Tűzcsap Alkatrészek Táblázata

Az alábbi táblázat összefoglalja a tűzcsapok főbb alkatrészeit és azok funkcióit:

Alkatrész	Funkció
Kapocstest	A tűzcsap külső váza, amely védi a belső alkatrészeket.
Zárófedél	A kapocstest lezárására szolgál, megakadályozza a szennyeződések bejutását.
Dugasz	A víztelenítő furat lezárására szolgál.
Belső elzárószerkezet	A víz áramlásának szabályozására szolgál, megakadályozza a vízlökést.
Önműködő leeresztő	Elzárás után a tűzcsapban maradt víz eltávolítására szolgál.
Szelepház	A szelepet és a kapcsolódó alkatrészeket tartalmazza.
Kavicságy	A víztelenítés során a víz elvezetésére szolgál, fagyvédelem.
Forgatórudazat	A tűzcsap nyitására és zárására szolgál.
Orsó	A forgatórudazat mozgását a szelephez továbbítja.
