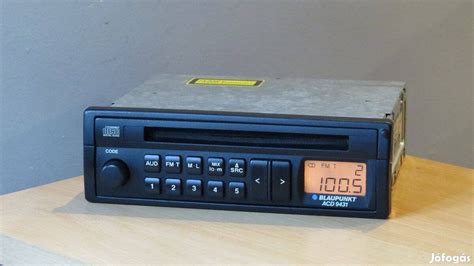

Autórádió kiszerelés lépésről lépésre

A Volkswagen Golf IV egy remek autó, de valljuk be, a gyári rádió sokszor hagy némi kívánnivalót maga után. Ha Te is azon gondolkodsz, hogy lecseréled a gyári rádiót egy modernebbre, vagy esetleg elromlott a régi, és ki kell szerelned, akkor jó helyen jársz!

De ne aggódj, a kiszerelés nem ördöngösség, csak néhány trükköt kell ismerned. Ráadásul ezt az új rádiót a következő autódban is használhatod rádiódért.

Az igénytelen módon végzett autórádió beszerelés veszélyes lehet! A műszerfalból kilógó kábelek káosza első ránézésre ijesztő lehet, de nem kell megijedned. Semmi pánik!

Kövesd az alábbi útmutatót, és sikeresen kicserélheted a Golf 4-ed autórádióját. Fontos: A beszerelés megkezdése előtt győződj meg arról, hogy rendelkezel a megfelelő eszközökkel és ismeretekkel. Ha bizonytalan vagy, fordulj szakemberhez!

Ez a weboldal cookie-kat használ. A weboldal további böngészésével Ön hozzájárulását adja a cookie-k használatához.

Autóklíma hibaelhárítási útmutató

A régi rádió kiszerelése

A kiszerelés menetét lentebb görgetve megtalálod. Rádió kiszerelő kulcsok: Ez a legfontosabb eszköz! A Golf IV rádiójához általában speciális, „U” alakú kulcsok szükségesek. Ezeket autósboltban, vagy online is beszerezheted. Létezik egyedi és univerzális készlet is.

Győződj meg róla, hogy az autó le van állítva és a kulcs nincs benne a gyújtáskapcsolóban!

Keresd meg a rádió kiszerelő kulcsok helyét.

Illeszd be a kiszerelő kulcsokat a nyílásokba. Fontos, hogy a kulcsok teljesen bemenjenek, és érezd, ahogy kattannak a helyükre.

Óvatosan húzd ki a rádiót. A kulcsoknak ki kell oldaniuk a rögzítőket, és a rádió könnyedén ki kell csúsznia a helyéről. Ha nem jön könnyen, ne erőltesd!

Késések az elektromos Land Rover terveiben

Ellenőrizd, hogy a kulcsok megfelelően rögzítve vannak-e, és próbáld újra.

Húzd ki a kábeleket a rádió hátuljából. Ha a rádió kijött a helyéről, óvatosan húzd ki a kábeleket. A legtöbb kábelnek van egy retesze, amit be kell nyomni, mielőtt kihúzod. Ne rángasd a kábeleket!

Távolítsd el a rádiót.

Fontos:

Ne erőltesd a rádiót! Ha a kulcsok be vannak helyezve, de a rádió nem jön ki, valószínűleg nem kattantak a helyükre a kulcsok.
Legyél óvatos a kábelekkel! Ne rángasd a kábeleket, mert megsérülhetnek.
Jegyezd meg a kábelek sorrendjét!
Ha bizonytalan vagy, kérj segítséget! Ha nem vagy biztos a dolgodban, inkább kérj segítséget egy szakembertől.
A rádió kiszerelő kulcs minősége számít! Olcsó, gyenge minőségű kulcsok könnyen eltörhetnek, vagy megrongálhatják a rádió foglalatát.

A régi rádió kiszerelése után jöhet az új beszerelése. Csatlakoztasd a kábeleket az új rádióhoz. Toljd be a rádiót a helyére. Kapcsold be az autót és teszteld a rádiót.

Vélemények a Bardi Auto traktor alkatrészeiről

Bár a rádió kiszerelő kulcs a legbiztonságosabb és legprofibb megoldás, néha előfordulhat, hogy nincs kéznél.

Alternatív módszerek:

Vékony pengéjű kések/reszelők: Négy darab vékony pengéjű késsel vagy reszelővel is megpróbálhatod helyettesíteni a kulcsokat. A pengéket óvatosan kell a nyílásokba tolni, és megpróbálni kioldani a rögzítőket.
Drótdarabok: Hasonlóan a késekhez, négy darab erős drótdarabbal is megpróbálhatod kioldani a rögzítőket.
Kárpit eltávolító szerszám: Ha van kárpit eltávolító szerszámod, óvatosan megpróbálhatod kifeszíteni a rádiót a helyéről.

FONTOS: Az alternatív módszereket csak végszükség esetén alkalmazd, és mindig légy nagyon óvatos!

Reméljük, ez a cikk segített Neked a Volkswagen Golf IV rádió kiszerelésében! Ne feledd, a türelem és az óvatosság a legfontosabb.

How Do You Play YouTube Videos On Car Stereo???

Autórádió bekötése és ISO csatlakozók

Az autórádió bekötése első ránézésre nehéz feladatnak tűnik. Azonban egy hasznos útmutató, amely lépésről lépésre elmagyarázza a rádió bekötését, megoldhatja a problémánkat.

Az autórádió beszerelése vagy cseréje sokszor átalakító csatlakozókkal valósítható meg, ezért aztán speciális eszközöket igényelhetnek. Előfordul, hogy a házilag bekötött autórádiók esetében sérülnek a műszerfal műanyag részei, rosszabb esetben a kábelek rossz összeillesztése árt az autónak.

Csak annak javasolt a házi beépítés, aki biztos a dolgában.

Szükséges eszközök a bekötéshez

Az autórádió bekötésének lépései előtt nézzük meg, hogy pontosan mire is van szükségünk ahhoz, hogy végre tudjuk hajtani ezt a műveletet. A bekötéshez kell használnunk zsugorcsövet, szigetelőszalagot, és próbalámpát.

A szigetelőszalag azért fontos, hogy ne tekeredjenek össze a kábelek, mert az veszélyes lehet. A próbalámpával a kábeleket vizsgáljuk.

Ha az autórádió helyén adottak a kábelek, akkor bárhonnan letölthető ISO csatlakozási ábra használatával tudjuk bekötni az autórádiót.

Melyik ISO kábelről mit kell tudni?

Sárga kábel: állandóan pozitív 12 Voltot kell kapnia. Éppen ezért arra a kábelre kell kötnünk, amelyben akkor is van feszültség, amikor nincsen gyújtás az autónkon. Ezt a már említett próbalámpával fogjuk tudni megkeresni. Ez az a vezeték, melyre forrasztanunk kell.
Piros vezeték: ennek köszönhetően kapcsol be a rádió, amikor gyújtást kap az autó. Ez egy 12 Voltos kábel, melynek a sárgával ellentétben nem kell állandóan feszültséget kapnia. Ehhez olyan kábelt kell találnunk a próbalámpával, amely esetében akkor villan fel a 12 Volt, ha gyújtást adunk. Erre a kábelre olvasszuk rá az ISO csatlakozó piros kábelét.
Fekete kábel: a test. Úgy találhatjuk meg, hogy ellenőrzéskor negatív jelzést fog adni a próbalámpa. Azonban két ilyen kábel is van. Az egyik ilyen kábel a helyzetjelölők bekapcsolásakor 12 Voltot fog mutatni.
Narancssárga vezeték: a világításért felelős, erre azt a kábelt kell kötnünk, amelynél negatívat mutat a próbalámpa, ha ki van kapcsolva a világítás.
Kék kábel: az antenna kapcsoló szál. A próbalámpa segítségével nézzük meg, hogy melyik vezeték 12 Voltos akkor, amikor bekapcsoljuk magát az autórádiót.

Ezzel a művelettel végül el is készültünk az autórádió ISO tápcsatlakozó bekötésével.

Végül becsatlakoztatjuk az autórádió hátuljába az ISO csatlakozót. Majd csatlakoztatjuk az antennát az autórádióhoz.

Ezután ellenőrizhetjük, hogy megfelelően működik-e a bekötött rádió, a gyújtáskulcs kikapcsolja, majd bekapcsolja a rádiót.

Ha a rádió nem akar bekapcsolni, akkor az állandóáram és a kapcsolóáram vezetékét meg kell cserélnünk.

A testkábel felett található a kulcs utáni áram, azaz ACC, a csatlakozó sarkában található, fölötte az ACC, azaz kulcs utáni áram vezetéke van. Az állandó áram a test mellett található, két vezetékkel arrébb.

Ezt a két vezetéket kell megcserélnünk. A helytelen sorrend nem okoz gondot, hiszen direkt gyártják cserélhetőre ezeket a kábeleket.

A következő próba során érdemes néhány állomást beállítani a rádión, majd kikapcsolni a gyújtást, és mikor ismét bekapcsoljuk, ellenőrizzük le, hogy eltárolta-e a rádió a beállításokat.

Ha az ellenőrzés során minden rendben volt, akkor már nincs más hátra, mint kivenni a rádiót, majd helyesen visszatenni a helyére. Érdemes ugyanis rendbe tenni a kábelköteget.

Ennyi volt a feladatunk az ISO csatlakozó bekötése során. Hagyományos esetben, ha a kábelek rendelkezésre állnak a kábelek, és hagyományos ISO csatlakozásunk van.

Kormányadapter bekötése

A gyári autórádió cseréje esetén előfordulhat, hogy a kormányon található gombok nem működnek tovább. Ennek elkerülése érdekében szükséges egy adott járműmodellhez tervezett kormányadapter beszerzése. Ebben a cikkben leírjuk, hogyan köthető be a kormány rádióvezérlője egy Peugeot 206-os autóban.

Miért van szükség kormányadapterre?

Az eredeti autórádiók gyakran használnak saját buszokat (pl. CAN-Bus) vagy az ISO csatlakozó kábelébe integrált analóg jeleket. Ezek a jelek gyártónként eltérőek, és a szokásos utángyártott egységek nem tudják őket közvetlenül feldolgozni. Ezért egy univerzális autórádióra való cserét követően, speciális adapter nélkül, a kormányról történő vezérlés nem működik.

Az adapter átalakítóként működik - lefordítja a jármű jelzéseit egy olyan formátumba, amelyet az új rádió megért. Ennek köszönhetően a gombok teljes funkcionalitása megmarad, anélkül, hogy az eredeti elektromos rendszerben bármilyen módosítást kellene végrehajtani.

A megfelelő adapter kiválasztása

A megfelelő adapter kiválasztásához az alábbiakra kell figyelni:

Határozza meg autója márkáját, modelljét és évjáratát - ideális esetben a facelift változatot is.
Válassza ki a megfelelő adaptertípust - analóg, CAN‑Bus vagy K‑Bus.
Válassza ki a megfelelő összekötő kábelt az adapter és az aftermarket autórádió típusa (Kenwood, Pioneer, Alpine stb.) között.
Ellenőrizze a kompatibilitást az OEM rendszerével - pl. az Audi BOSE rendszerénél korlátozások léphetnek fel.

A bekötés lépései

Először óvatosan szerelje ki a gyári autórádiót.
Készítse elő a jármű típusához megfelelő adaptert, beleértve az összekötő kábelt is az új autórádióhoz.
Csatlakoztassa az adaptert a gyári autórádió eredeti kábeleibe.
Ha az adapter lehetővé teszi, állítsa be a DIP kapcsolókat a csatlakoztatott rádió típusának megfelelően (pl. Alpine, Kenwood).
Csatlakoztassa a kiegészítő vezetékeket, ha például sebességimpulzust, tolatást, parkolóféket szeretne használni.
Csatlakoztassa az antennaátalakítót az eredeti antenna megőrzése érdekében.
Tesztelje az USB, DAB vagy parkolókamera működését a csatlakozóik használatával.
Tesztelje a kormányon található vezérlőket - ha megfelelően reagálnak, akkor mindent visszahelyezhet a műszerfalba. Ha nem, ellenőrizze a csatlakozásokat és a DIP kapcsolók konfigurációját.

ISO csatlakozók és átalakítók

A bekötéshez szükség lehet különböző ISO csatlakozókra és átalakítókra. Néhány példa:

Autórádió ISO csatlakozó, aljzat párban
Autórádió ISO csatlakozó, dugó
ISO aljzat csatlakozó készlet, szerelhető
ISO dugó csatlakozó készlet, szerelhető

Számos autómodellhez léteznek speciális ISO átalakítók, például:

Citroen, Peugeot autórádió csatlakozó ISO átalakító, Citroen Quadlock csatlakozó
Ford autórádió ISO csatlakozó
Toyota autórádió ISO csatlakozó
BMW autórádió csatlakozó ISO átalakító, BMW Quadlock csatlakozó

Példa bekötési problémák és megoldások

Egy Mazda 323f (2001-es) autóba történő bekötés során felmerülhet, hogy a kormányvezérlőben 3 szál fut, míg az új rádió hátulján csak 2 (wheel key 1-2) található. Ebben az esetben szükség lehet egy köztes konverterre, ami autótípus függő. Átalakítja az autó jelét az autórádiók bemenetéhez.

Egy másik probléma lehet, ha a fejegység nem kapcsol ki kulcs kivétel után.

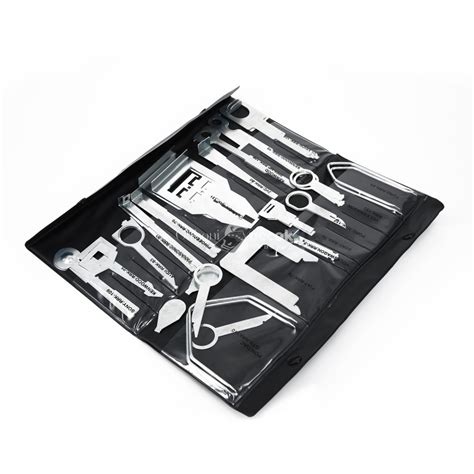

Autórádió kiszerelő kulcskészlet

Az autórádió kiszerelő kulcskészlet ideális megoldás minden autórajongó és profi számára, akik megbízható eszközökre van szükségük a gyors és egyszerű cseréhez vagy az autórádió eltávolításához a műszerfalból. Ez a praktikus készlet mindent tartalmaz, amire szüksége van ahhoz, hogy az eszközt teljesen biztonságosan és sérülésmentesen eltávolíthassa az autó rendszeréből.

Minőség és megbízhatóság: A készlet kiváló minőségű anyagokból készült, amelyek hosszú élettartamot és tartósságot biztosítanak. Bármilyen autórádióról álmodik is az autója, ez a készlet minden márkával és modellel könnyedén elboldogul.

Kompatibilitás: Az autórádió kiszerelő kulcskészlet a leggyakrabban használt autórádiókkal kompatibilis. Nem számít, hogy a legújabb autórádióval vagy régebbi modellel rendelkezik, a kulcsaink megkönnyítik a kiszerelést.

Egyszerű használat: Felhasználóbarát tervezésének köszönhetően ezek a kulcsok azok számára is egyszerűen használhatóak, akiknek nincsenek szakmai tapasztalataik. A készlet világos, illusztrált útmutatókat is tartalmaz, amelyek lépésről lépésre bemutatják, hogyan távolítsa el az autórádiót.

Biztonság: Az autórádió kiszerelő kulcskészletet úgy tervezték, hogy se az eszközt, se a műszerfal környezetét ne sértse meg. Az ergonomikus kialakítás sima és biztonságos műveleteket garantál.

Praktikus készlet: Tartalmaz többféle kulcsot és eszközt, amelyek különböző típusú autórádiókhoz megfelelőek. Minden kompakt és hordozható tokban van elrendezve, amelyet bárhová magával vihet.

Az autórádió kiszerelő kulcskészlet nélkülözhetetlen eszköz mindenki számára, aki a hangrendszer fejlesztésén gondolkodik anélkül, hogy szervizt kellene felkeresnie. Időt és pénzt takaríthat meg, elkerüli a fölösleges díjakat és bonyodalmakat. Ez a készlet megbízható partnere az autórádió minden leszerelésénél. Legyen készen bármilyen helyzetre, és élvezze a nyugalmat és egyszerűséget, amit ez a készlet nyújt.

Akár profi szerelő, akár autórajongó, ez az autórádió kiszerelő kulcskészlet pontosan az, amire szüksége van a hatékony és problémamentes munka érdekében az autórádiójával.
