Az autó kuplung működése: Minden, amit tudnod kell
Egy autó erejét alapvetően a motor adja. Milyen jól is hangzik az, ha megnézzük egy autó (motorjának) teljesítményét, és azt látjuk, hogy 200, meg 300 lóerő. Ahhoz, hogy mindezt az irdatlan nagy erőt eljuttassuk a kerekekig, egy komplex erőátviteli rendszerre van szükségünk az autónkban.
Számos alkatrész tartozik ebbe az erőátviteli rendszerbe, melyek az erő leadását és/vagy továbbítását szolgálják. Miért is van szükségünk ezekre? A kuplung lesz az, ami átadja a motor teljesítményét a váltónak, amin keresztül mozgásba lendítjük az autót, a kerekek meghajtásával.
Naponta százszor használják, és azt se tudják, hogyan működik - méltatlankodott nemrégiben kedves szerelő ismerősöm, majd teátrális mozdulattal előrántott farzsebéből egy elszenesedett kuplungtárcsát. Szürreális jelenet volt, mégsem voltam meglepve, hiszen az átlagos sofőr vajmi keveset tanul a váltók felépítéséről és szakszerű használatáról az autóvezetői oktatás során.
Bár léteznek alternatív megoldások, az öreg kontinens lakói továbbra is elkötelezett hívei a kézi kapcsolású váltóknak. A személyautó-vásárlók 77 százaléka még mindig az ún. mechanikus erőátviteli egység mellett teszi le voksát.
A lábbal működtetett tengelykapcsolóra (más néven kuplung) és fogaskerekes erőátvitelre épülő rendszer legfőbb előnye, hogy szinte veszteségmentesen továbbítja a motor által termelt energiát a hajtott tengelyekre. Ezzel szemben a hagyományos, hidrodinamikus elven működő automatikus váltó lomhább működése, nagyobb szervizigénye és magasabb ára okán is alulmarad vetélytársával szemben.
Autóklíma hibaelhárítási útmutató
A kéziváltó nem közvetlenül kapcsolódik a motor főtengelyéhez, a két egység között helyezkedik el a kuplung. Kár, hogy így a mindennapokban hívjuk, mert a szakszó sokkal szemléletesebb: tengelykapcsoló. Ez alapján talán már nem is olyan nehéz kitalálni, hogy a motor és a váltó tengelye közötti kapcsolatot hivatott megszakítani.
A kuplung főbb részei
Sokféle kuplunggal lehet felszerelve egy autó, de a közös bennük a három részük: szerkezet, tárcsa és nyomcsapágy.
- Kuplungtárcsa: A kuplungtárcsa (clutch disc) egy kör alakú, lapos alkatrész, amely a lendkerék és a nyomólap között helyezkedik el. A tárcsa mindkét oldalán speciális súrlódó betétek találhatók, amelyek anyaga hasonló a fékbetétekéhez.
- Nyomólap: A nyomólap, vagy más néven kuplungszerkezet (pressure plate assembly), egy összetett egység, amely a lendkerékhez van csavarozva. A nyomólap egy külső fémházból, egy belső nyomótárcsából és egy membránrugóból (vagy régebbi típusoknál spirálrugókból) áll.
- Kinyomócsapágy: A kinyomócsapágy (release bearing vagy throw-out bearing) az a mozgó alkatrész, amely a kuplungpedálról érkező erőt továbbítja a nyomólap membránrugójára. A kinyomócsapágy egy villán keresztül (kinyomóvilla) kapja az erőt, amely a kuplungpedálhoz csatlakozó bowden vagy hidraulikus rendszer része.

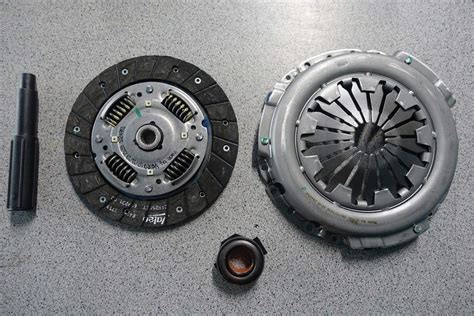

A kuplungrendszer legfőbb alkatrészei: balra a szerkezet, jobbra a tárcsa, alul a kinyomócsapágy.
A kuplung működése
Mivel vadul forgó tengelyeket nem lehet csak úgy hirtelenül összekapcsolni egymással, a mérnökök egy zseniális módszert dolgoztak ki. A két tengely végére tárcsákat erősítettek, a végek helyett ezek „passzírozódnak” egymáshoz, mikor a motor és a váltó tengelye összeér. Ha fordulatszám-különbség lép fel, a tárcsák, pontosabban a lendkerék és a kuplungtárcsa elforognak egymáson. Amint a fordulatszám-különbség kiegyenlítődött, együtt perdülnek tovább lelkesen, súrlódó felületeikkel kapaszkodva egymásba.
A tengelykapcsolás során természetes némi elforgás (csúszás), ez teszi lehetővé, hogy a motor teljesítménye ne azonnal szabaduljon rá a kerekekre, hanem fokozatosan. E fokozatosságot szabályozhatjuk a kuplungpedállal, azzal párhuzamosan, hogy a gázzal a motorerőt is változtatjuk.
Késések az elektromos Land Rover terveiben
Most, hogy ismerjük a főbb alkatrészeket, tekintsük át részletesen, hogyan működik a kuplung a gyakorlatban, a motor beindításától a sebességváltásig. Ezek a fázisok egymásra épülnek, és a vezető lábának finom mozgásával vezérelhetők.
- Zárt állapot: Amikor a kuplungpedál nincs lenyomva, a kuplung zárt állapotban van. Ebben az állapotban a nyomólap membránrugója a nyomótárcsát erőteljesen a kuplungtárcsára szorítja. Mivel a lendkerék a motor főtengelyéhez, a kuplungtárcsa pedig a sebességváltó bemenő tengelyéhez kapcsolódik, a motor forgása közvetlenül továbbítódik a sebességváltó felé.
- Nyitott állapot: Amikor a vezető teljesen lenyomja a kuplungpedált, a kuplung nyitott állapotba kerül. A pedál lenyomásával a kinyomócsapágy a kinyomóvillán keresztül nekinyomódik a nyomólap membránrugójának közepének. A nyomótárcsa elmozdul a kuplungtárcsától, ami azt jelenti, hogy a kuplungtárcsa már nem szorul rá a lendkerékre. Az erőátvitel teljesen megszakad.
- Csúsztatott állapot: A csúsztatott állapot a kuplung működésének talán legfinomabb és legkritikusabb fázisa. Amikor a vezető lassan felengedi a pedált, a kinyomócsapágy fokozatosan távolodik a membránrugótól. Ebben a fázisban a kuplungtárcsa és a lendkerék között még van egy kis elcsúszás. Ez a kontrollált csúsztatás biztosítja a sima elindulást, illetve a rángatásmentes sebességváltást.
Kuplung működtetési mechanizmusai: hidraulikus vs. bowdenes
A kuplungrendszer nemcsak a motor és a váltó közötti mechanikai kapcsolatból áll, hanem egy működtető mechanizmusból is, amely a vezető kuplungpedálról érkező parancsait továbbítja a kinyomócsapágy felé.
- Bowdenes kuplung: A régebbi autókban, és néhány mai, egyszerűbb kivitelű járműben még megtalálható a mechanikus kuplung, amely egy bowdenkábel segítségével működik. Amikor a vezető lenyomja a pedált, a bowden megfeszül, és elhúzza a kinyomóvillát, ami a kinyomócsapágyat a membránrugóra nyomja.
- Hidraulikus kuplung: A modern autók többségében hidraulikus kuplungrendszert találunk. Ez a fékrendszerhez hasonlóan folyadéknyomást használ az erőátvitelhez. Amikor a vezető lenyomja a kuplungpedált, az a főhengerben folyadéknyomást hoz létre. A munkahenger dugattyúja mozgásba hozza a kinyomóvillát (vagy közvetlenül a kinyomócsapágyat, ha koncentrikus munkahengerről van szó), ami elvégzi a kuplung szétkapcsolását.
Kettős tömegű lendkerék (DMF)
A kétmasszás lendkerék (Dual-Mass Flywheel, DMF) egy olyan továbbfejlesztett lendkerék, amelyet a modern dízel- és benzines autókban egyre gyakrabban alkalmaznak. Ezek a rezgések nemcsak a vezetési komfortot rontják, hanem hosszú távon károsíthatják a sebességváltót, a féltengelyeket és más hajtáslánc-elemeket.
A hagyományos lendkerékkel ellentétben a DMF két fő részből áll: egy primer és egy szekunder tömegből. A primer tömeg a főtengelyhez csatlakozik, és együtt forog a motorral. A szekunder tömeghez csatlakozik a kuplungszerkezet, így ez a rész továbbítja az erőt a sebességváltó felé.
A DMF alkalmazása javítja a váltás komfortját, csökkenti a zajszintet az utastérben, és meghosszabbítja a sebességváltó élettartamát. Ugyanakkor a kétmasszás lendkerék bonyolultabb szerkezetű és drágább, mint a hagyományos. Meghibásodása esetén a javítás vagy csere jelentős költséggel járhat.
Vélemények a Bardi Auto traktor alkatrészeiről
A kuplung kopása és jelei
Mint minden súrlódó alkatrész, a kuplung is kopásnak van kitéve. Az idő múlásával és a használat során a súrlódó betétek elvékonyodnak, és a kuplung elveszíti hatékonyságát. A kuplung élettartamát számos tényező befolyásolja, beleértve a vezetési stílust, a jármű terhelését és a forgalmi körülményeket.
A kuplung meghibásodásának leggyakoribb jelei:
- Csúszás: A leggyakoribb jel, amikor a motor fordulatszáma felpörög, de az autó nem gyorsul arányosan. Ez különösen érezhető magasabb sebességi fokozatokban, gyorsításkor vagy emelkedőn.
- Nehézkes sebességváltás: A fokozatok nehezen kapcsolhatók, különösen az egyes és a hátramenet.
- Megnövekedett pedálerő: A kuplungpedál lenyomásához a megszokottnál nagyobb erő szükséges.
Balra az új, jobbra a kopott tárcsa.
Tippek a kuplung élettartamának meghosszabbításához
Bár a kuplung egy kopó alkatrész, megfelelő karbantartással és vezetési szokásokkal jelentősen meghosszabbítható az élettartama. A kuplung kíméletes használata nemcsak a pénztárcát kíméli, hanem hozzájárul a vezetési komforthoz és a jármű általános megbízhatóságához is.
- Ne pihentesse a lábát a kuplungpedálon: Ez a leggyakoribb hiba. Még a legkisebb nyomás is elegendő ahhoz, hogy a kinyomócsapágy folyamatosan érintkezzen a membránrugóval, és enyhe csúsztatást okozzon. Ez gyorsítja a kopást és a hőtermelést.
- Csak indokolt esetben csúsztasson: A kuplung csúsztatása elinduláskor vagy nagyon alacsony sebességnél elkerülhetetlen, de kerülje a felesleges, hosszan tartó csúsztatást (pl. araszoláskor, emelkedőn való várakozáskor).
- Határozott, de finom váltás: Váltson sebességet határozottan, de ne rántva. Nyomja le teljesen a kuplungpedált váltás előtt, majd engedje fel fokozatosan és simán.
- Elinduláskor ne “égettesse” a kuplungot: Kerülje a hirtelen, nagy fordulatszámon történő indulásokat, különösen, ha az autó terhelt.
- Ne tartsa lenyomva a kuplungot forgalmi dugóban: Váltson üresbe, és engedje fel a kuplungot.
- Rendszeres ellenőrzés: Hidraulikus kuplung esetén ellenőrizze a folyadékszintet és a folyadék állapotát.
- Kerülje a túlzott terhelést: Ha gyakran vontat nehéz utánfutót, vagy szállít nagy súlyt, az jelentősen igénybe veszi a kuplungot.
Kuplung típusok
Bár a legelterjedtebb a száraz, egytárcsás súrlódó kuplung, léteznek más típusok is, amelyeket speciális alkalmazásokhoz vagy járműtípusokhoz fejlesztettek ki.
- Nedves, többtárcsás kuplung: Főként motorkerékpárokban és egyes sportautókban található meg. A nedves kuplungban több súrlódó tárcsa található, amelyek motorolajban lubrikálódnak.
- Centrifugális kuplung: Egy automatikus kuplungtípus, amelyet jellemzően robogókban, láncfűrészekben és más kis teljesítményű motoros eszközökben használnak.
- Kettős tengelykapcsolós sebességváltó (DSG, DCT): Nem maga a kuplung, hanem egy sebességváltó típus, amely két független kuplungot használ.
Kuplungcsere
Amikor a kuplung eléri élettartama végét, a csere elkerülhetetlen. A kuplung cseréjekor általában nem csak a kuplungtárcsát cserélik, hanem egy komplett kuplungkészletet. Ez magában foglalja a kuplungtárcsát, a nyomólapot és a kinyomócsapágyat is.
A kuplungkészlet cseréjekor érdemes ellenőrizni a kétmasszás lendkereket is, ha az autóban ilyen típus van. Ha a lendkeréknek már vannak kopásjelei, vagy jelentős holtjátéka van, azt is cserélni kell.
Hidraulikus kuplung esetén a folyadékot is cserélni kell, és a rendszert légteleníteni.
A kuplung cseréje után az első néhány száz kilométeren érdemes kíméletesebben vezetni, hogy az új alkatrészek “összekopjanak”.
Gyakori kuplung hibák és javításuk
Ha ezzel a kényes szerkezettel (vagy ezzel és a váltóval is) gond adódik, az igencsak zsebbe nyúlós javítást eredményezhet. De sajnos nem opció, hogy hagyjuk békén, majd egyszer megjavíttatjuk. Fontos részei az autónak, mindenképp javítani, javíttatni kell őket.
Ha benyomod a kuplungot, és sebességbe raknád az autót, de recsegő hangot hallasz, annak több oka is lehet. Ha egyik pillanatról a másikra találkozol ezzel a problémával, az utalhat a bowden hibájára vagy a kuplung hidraulika hibájára is. Vagy a kuplungtárcsa ferodo súrlódó felületének kopása is eredményezheti, mert képtelen már a kuplung kellően kiemelni.
Ha induláskor azt érezzük, hogy nagyon mozog a motor, és zörgő, csörgő, csattogó hangok hallatsanak, a lendkerék lehet a ludas. Általában a kettős tömegű lendkeréknél szokott ez a jelenség előfordulni, ami mielőbbi lendkerékcserével orvosolható.
Nem veszi a sebességet, vagy csak nagyon nehezen? Főként az egyes és a hátramenet fokozatokkal van probléma? Ez akár lehet kuplunghiba is, de nem feltétlenül, akár a sebességkiválasztó szerkezet hibája is okozhatja. Ha ebben kikopik a faudy fejes csukló vagy a bowdenes mechanika, akkor nem lesz pontos a váltó működése.
Legyen szó bármilyen hibáról is, főszabály, hogy mielőbb javítani, cserélni kell, amit szükséges. Egy elodázott szerviz csak komolyabb hibákhoz, nagyobb javításhoz és javítási költséghez vezethet.
A kuplung hiba az egyik leggyakoribb meghibásodás a manuális sebességváltóval szerelt járműveknél, amely jelentős hatással lehet a vezetési élményre és a jármű biztonságára. Ha a kuplung nem működik megfelelően, az nehézkes sebességváltáshoz, motorerő-veszteséghez vagy akár a jármű teljes mozgásképtelenségéhez is vezethet.
A kuplung hiba első jelei közé tartozik a pedál megváltozott működése, például ha túl könnyű vagy túl nehéz lenyomni. További tünetek lehetnek a nehéz sebességváltás, a csúszó kuplung, amikor a motor fordulatszáma nő, de a jármű sebessége nem változik arányosan. Gyakori jel a furcsa zajok megjelenése is, például csikorgás, kattogás vagy zörgés a pedál lenyomásakor.
A kuplung rendszeres karbantartása és a megfelelő vezetési szokások betartása segíthet a kuplung hiba elkerülésében. Fontos, hogy ne hagyjuk a lábunkat a kuplungpedálon vezetés közben, mert ez folyamatosan nyomás alatt tartja a kuplungtárcsát, ami gyorsítja a kopását. Ajánlott a sebességváltásokat finoman, rángatás nélkül végrehajtani, és lehetőség szerint elkerülni a túl hirtelen elindulásokat.
Ha a kuplung hiba jelentkezik, az első lépés a pontos diagnózis felállítása. Ha a pedál működése megváltozott, érdemes ellenőrizni a hidraulikus rendszert, hogy nincs-e folyadékszivárgás vagy levegősödés. Amennyiben a sebességváltás nehézkessé válik vagy a kuplung csúszik, valószínűleg a kuplungtárcsa elhasználódott, és cserére szorul.
A kuplung javításának költségei
A kuplung javításának költségei attól függnek, hogy pontosan melyik alkatrész hibásodott meg. Egy egyszerű hidraulikus rendszerprobléma javítása néhány tízezer forintba kerülhet, míg a teljes kuplungszerkezet cseréje akár több százezer forintos költséget is jelenthet. Az alkatrészek ára mellett a munkadíjat is figyelembe kell venni, mivel a kuplung cseréje időigényes feladat.
Összefoglalás
A kuplung működésének megértése és a helyes vezetési technika elsajátítása alapvető fontosságú nemcsak a kuplung élettartamának szempontjából, hanem a biztonságos és élvezetes vezetés érdekében is. A kuplung nem ellenség, hanem partner. A tapasztalt sofőrök gyakran ösztönösen kezelik a kuplungot, anélkül, hogy gondolkodnának rajta. Ez a rutin azonban a kezdeti tudatos gyakorlás eredménye.
