Az Áramfejlesztők Felépítése és Működése

Az áramfejlesztők kritikus szerepet játszanak a modern társadalomban, hiszen energiát biztosítanak otthonaink, ipari alkalmazásainknak és különböző technológiák számára. Ezek a berendezések elektromos áram előállítására képesek különböző energiaformák felhasználásával.

Az áramfejlesztő működésének alapját a Faraday által felfedezett elektromágneses indukció törvénye képezi. Ez a fizikai elv azt állítja, hogy elektromos áram keletkezik egy vezetőben, ha az változó mágneses mezőn keresztül mozog.

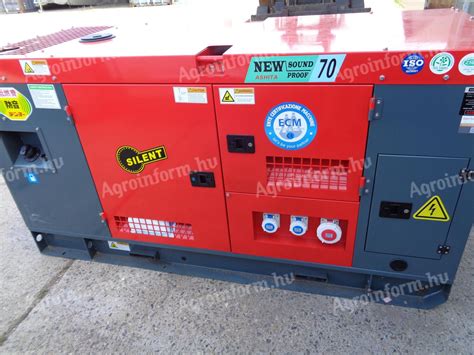

Az áramfejlesztő alapvetően két fő részből áll: egy forgó részből (rotor) és egy álló részből (stator). A mechanikai energia, például egy vízerőmű gátjáról lezúduló víz, vagy egy gőzturbina által generált mozgásenergia, a rotor forgását idézi elő. Amikor a rotor forog, a benne lévő mágnesek áthaladnak a stator tekercsein, változó mágneses mezőt létrehozva.

Benzines Áramfejlesztők

A benzines áramfejlesztő alapvető működési elve hasonlít más típusú generátorokéhoz. Az elektromos áram előállításának folyamata a mechanikai energia elektromos energiává történő átalakításán alapul, amelyet egy belső égésű motor hajt. Amikor a motor beindul, a benzin égése mechanikai energiát szabadít fel, ami megforgatja a generátor rotorját. Ez a forgó mozgás elektromágneses indukciót hoz létre a stator tekercseiben, ami elektromos áramot generál.

A benzines áramfejlesztők előnyei:

• Könnyű hordozhatóság és rugalmasság: A benzines áramfejlesztők legnagyobb előnye a könnyű hordozhatóságuk. Kisebb méretük és könnyű súlyuk miatt ideálisak sürgősségi helyzetekre, kempingezésre vagy kisebb rendezvények energiaellátására.
• Költséghatékonyság: Általában olcsóbbak, mint a dízel- vagy gázmotoros társaik, mind beszerzés, mind üzemeltetés szempontjából.
• Széleskörű alkalmazhatóság: Bár a benzinmotoros generátorok nem feltétlenül alkalmasak nagy ipari alkalmazásokra, kiválóan megfelelnek kisebb terhelések ellátására, mint például otthoni szükséglet, kerti parti vagy kisebb műhelyek energiaigénye.

Minden áramfejlesztő, legyen az benzinmotoros vagy más típusú, kulcsfontosságú szerepet játszik a modern világban, lehetővé téve számunkra, hogy elektromos energiát állítsunk elő és biztosítsunk különféle szükségleteinkhez. A benzinmotoros generátorok különösen fontosak azokban a helyzetekben, ahol a hordozhatóság, a költséghatékonyság és a rugalmasság előtérbe kerül. A benzinmotoros áramfejlesztők működése csak egy példát jelent arra, hogyan alkalmazkodhatunk kreatívan a kihívásokhoz és találhatunk hatékony megoldásokat energiaszükségleteinkre.

Autóklíma hibaelhárítási útmutató

Hibrid Járművek és Azok Áramfejlesztő Rendszerei

A hibrid elektromos járművek (HEV), melyek két erőforrást használnak - egy elsődleges és egy másodlagos erőforrást - elvileg ötvözik a belső égésű és az elektromos hajtás jó tulajdonságait, és kiküszöbölik a hátrányaikat.

Az üzemmódtól és a nyomatékigénytől függően különbözőképpen járul hozzá a belsőégésű motor és a villamos gép a jármű hajtásához:

• Tisztán elektromos hajtás: Ez a funkció a fullhibrid járműveknél lehetséges. Ilyenkor csak a villamos gép hajtja meg a járművet, a belsőégésű motor leválasztásra kerül.

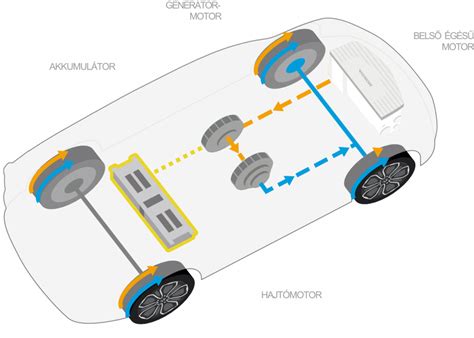

• Hibrid üzemmód: A belsőégés motor és a villamos gép közösen szolgáltatja a szükséges forgatónyomatékot a jármű hajtására.
• Villamos rásegítés: A belsőégésű motor és a villamos gép forgatónyomatékot szolgáltat a jármű megfelelő hajtásához. Ha hirtelen megnő a nyomatékigény a hibridvezérlő utasítást ad a villamos gépnek, hogy támogassa a belsőégésű motort pozitív nyomatékkal. Gyorsításkor a belsőégésű motor alacsonyabb fordulatszámánál kevesebb nyomatékot szolgáltat, ilyenkor a villamos gép szolgáltatja a nagyobb nyomatékot.
• Energiatároló egység töltése: A belsőégésű motor a kerekek hajtása mellet, a villamos gépet is meghajtja, így generátor üzembe helyeződik. Másik lehetőség a fékezés során villamos visszatöltés a kerekek felől. A visszatöltés során a belsőégésű motor több forgatónyomatékot szolgáltat, mint amennyi szükséges a jármű hajtásához. A többlet teljesítményt a villamos gép felhasználja az akkumulátorok töltésére.

Fékenergia Visszatöltés

A fékenergia visszatöltésnél nem vagy csak részben fékeződik az üzemi fékek hatására, ilyenkor a villamos gép fékezőnyomatéka lassítja a járművet. A villamos gép generátor üzembe kapcsol és a jármű mozgási energiáját villamos energiává alakítja, amivel tölti az akkumulátorokat.

Start/Stop Funkció

A hibrid járművekben alkalmazzák főként a Start/stop funkciót, de csak belsőégésű motorral ellátott járművek is rendelkezhetnek ilyen rendszerrel. Feladata, hogy álló járműnél a belsőégésű motort automatikusan leállítsa.

Hibrid Járművek Típusai

• Fullhibrid: Tisztán villamos hajtásra is képes és ezekkel hosszabb távolságok megtételére is képes. Ilyenkor csak a villamos gép hajt, a belsőégésű motor nem működik.
• Plug-in (tölthető fullhibrid): Az akkumulátor pakk nem csak visszatáplálás révén belső hálózatról tölthető, hanem külső forrásból (például: hálózati csatlakozóból) is.

Lényegében egy járműnek lehet egynél több energiaforrása és energia-átalakítója úgy, mint benzin vagy dízelüzemű motor, hidrogén-üzemanyagcellás motor, akkumulátoros elektromos motor stb. Azt a járművet mely kettő vagy több energiaforrással és energia-átalakítóval rendelkezik, hibrid járműnek nevezzük.

Késések az elektromos Land Rover terveiben

Egy hibrid jármű hajtáslánca általában két erőforrással rendelkezik. Ennél több alkalmazása túlságosan bonyolítaná a rendszert. A fékezésnél keletkező energia visszanyerésének érdekében, mely a hagyományos belső égésű motoroknál hő formájában elvész, a hibrid hajtásláncoknál általában egy kétirányú energiaforrást és energia-átalakítót alkalmaznak.

Hibrid Hajtásláncok Működési Módjai

A hibrid hajtásláncok a hajtó nyomatékot egy illesztett erőátviteli berendezés segítségével biztosítják. A leggyakoribb módok:

• A jármű kizárólag a belsőégésű motor által hajtott.
• Tisztán elektromos hajtású mód, melyben a belső égésű motor le van állítva.
• „Visszatápláló” fékezési mód, melynél a kinetikus energiát az elektromos motor generátorként működve nyeri vissza.
• A belsőégésű motor hajtja a járművet, a fékezést pedig a villamos gép végzi.

A változtatható üzemelési módok miatt a hibrid járművek nagyobb rugalmasságot tesznek lehetővé, mint az egy erőforrással rendelkező járművek. Pontos beállítással és irányítással, és minden üzemi szituációra a megfelelő mód alkalmazásával optimalizálható a teljesítmény, a hatékonyság és a károsanyag-kibocsátás. Mindkét erőforrás optimális hatékonysággal való üzemeltetése elengedhetetlen a jármű hatékonyságának maximalizálásához. A belső égésű motor a legnagyobb hatékonysággal teljesen nyitott fojtószelepállásnál működik. Más beállítás esetén sokat romlik a hatékonysága.

A hibrid járműveknél az átlagos erőt egy olyan erőforrással lehet biztosítani, mely előnyben részesíti a folyamatos működést, mint a belső égésű motorok. Ezzel párhuzamosan más erőforrások, mint az elektromos motorok jól használhatóak a dinamikus erőszükségletek kielégítésére. Egy hibrid járműben a változatlan teljesítményt biztosíthatja egy belső égésű motor, Stirling motor, üzemanyagcella stb. A belső égésű motor vagy az üzemanyagcella sokkal kisebb méretű lehet, mint egy-egy motorral szerelt jármű esetében, mert a dinamikus erőket a dinamikus erőforrás szolgáltatja, így folyamatosan üzemelhet a leghatékonyabb tartományban.

Hibrid Járművek Felépítése

Egy hibrid jármű felépítése nagy vonalakban meghatározza a kapcsolat az energia áramlásának irányait meghatározó komponensek és az irányító portok között. Hagyományosan a „HEV”-ek két fő típusra bonthatóak: soros és párhuzamos. A hibrid elektromos járműveket manapság négy csoportba sorolhatjuk: soros hibrid, párhuzamos hibrid, soros-párhuzamos hibrid illetve komplex hibrid.

Vélemények a Bardi Auto traktor alkatrészeiről

Soros Hibrid Hajtáslánc

A soros hibrid hajtáslánc egy olyan hajtáslánc melynél a két erőforrás egy hajtóművet táplálnak (villamos gép) mely a járművet hajtja. Az egyirányú energiaforrás az üzemanyagtartály, az energia-átalakító pedig egy belsőégésű motor, egy elektromos generátorhoz csatlakoztatva. A generátor kimenete egy elektromos-átalakítón átmenő buszhoz csatlakozik (egyenirányító). A kétirányú energiaforrás egy akkumulátor, mely egy elektronikus átalakítón (DC/DC konverter) keresztülcsatlakozik a buszhoz. A busz ezen kívül csatlakozik még az elektromos motorvezérlő elektronika egységéhez is. A villamos gép használható erőforrásként vagy generátorként is, kétirányú nyomatékkal.

Üzemmódok:

• Tiszta motorikus mód: A vonóerő kizárólag a belsőégésű motorból és a generátorból érkezik, míg az akkumulátorok nem biztosítanak számára, és nem is vesznek fel energiát a hajtáslánc felől.
• „Visszatápláló” fékezési mód: A belsőégésű motor és a generátor le van állítva, és a vontatómotor generátorként üzemel.

A belsőégésű motor a jármű hajtásigényétől függetenül működik. Ezáltal a fordulatszám-nyomaték karakterisztikájának bármely tartományában üzemeltethető, és akár kizárólag a legnagyobb hatásfok közelében tartható. A motor hatásfoka és emissziója tovább javítható optimális tervezéssel és irányítással ebben a szűk tartományban. Ezen kívül a motor a hajtott kerekektől való elválasztása révén nagy fordulatszámú motorok használatát teszi lehetővé. Mivel az elektromos motorok jármű hajtás szempontjából kedvező fordulatszám nyomaték karakterisztikával rendelkeznek, ezért nincs szükség több fokozatú sebességváltókra. Emiatt felépítésük egyszerűbb és olcsóbbak. Ezen kívül ahelyett, hogy egy motort és egy differenciálművet használnánk, két motort használhatunk úgy, hogy mindkettő egy kereket hajt. Ez sebességszétválasztást jelent a két kerék között, mint egy differenciálműnél, de korlátozott csúszású differenciálműként is működik, a kerekek kipörgésének megakadályozására. A motorból érkező energia kétszer is átalakításra kerül, (mechanikusról elektromosra a generátorban és villamosból mechanikusra a vontatómotorban).

Párhuzamos Hibrid Elektromos Hajtáslánc

A párhuzamos hibrid elektromos hajtáslánc olyan hajtáslánc, amely a motor nyomatékot mechanikus módon juttatja el a kerekekhez úgy, mint egy hagyományos belső égésű motoros járműnél. Egy elektromos motor segíti, mely mechanikusan kapcsolódik a váltóműhöz. A belsőégésű motor és az villamos gép nyomatékát egy mechanikus csatolás egyesíti. Ez a mechanikus csatolás lehet nyomaték vagy sebesség-összegzéses.

A nyomaték-összegzés a motor és az elektromos motor nyomatékát összeadja, vagy a motor nyomatékát két részre bontja: meghajtás és akkumulátortöltés.

Többféle változata van a nyomaték-összegzéses hibrid hajtásláncoknak. Két csoportra bonthatók, egy, illetve kéttengelyes típusokra. Mindkét kategóriában a váltómű különböző helyekre tehető, és más áttételekkel tervezhető, mely eltérő vonókarakterisztikát eredményez.

A két-tengelyes változat két váltóművet használ: az egyik a belsőégésű motor és a nyomaték-összegző között helyezkedik el, a másik pedig a nyomatékösszegző és az villamos gép között kap helyet. Mindkét váltómű egy vagy többfokozatú. Egyértelmű, hogy a két váltó sok vonóerő profilt hoz létre. A hajtáslánc kihajtó nyomatéka sok féle és a hatékonysága kiemelkedő lehet, mert a két többsebességű váltó több lehetőséget teremt mind a motor mind az elektromos vontatórendszer (villamos gép és akkumulátor) számára, hogy az optimális tartományukban üzemeljenek. Ez a tervezés nagyobb rugalmasságot is biztosít a motor és az elektromos motor karakterisztikájának tervezésekor.

A nyomaték-összegzős párhuzamos hibrid egyszerű és kicsi verziója az egy tengelyes konfiguráció, ahol az elektromos motor rotorja működik nyomaték-összegzőként. A váltó lehet az villamos gép után, mely így egy tengelykapcsolón keresztül csatlakozik a belsőégésű motorhoz, vagy lehet a belsőégésű motor és a villamos gép között. Az első az úgynevezett „pretransmission” (a motor a váltó előtt van), utóbbi pedig ún. „posttransmission” (a belsőégésű motor a váltó után van.

A „pretransmission” konfigurációban, a váltó mind a motor nyomatékát mind pedig az elektromos motor nyomatékát átalakítja. A két erőforrásnak azonos fordulatszám tartományban van.

A „posttransmission” konfiguráció esetén a váltómű csak a belsőégésű motor nyomatékát tudja átalakítani, míg az elektromos motor nyomatéka egyből a hajtott kerekekhez megy. Ez a hajtáslánc akkor használatos, ha egy nagy elektromos motor sokáig egy tartományban üzemel. A váltó feladata csak az, hogy változtassa a motor használatát, ezzel növelve a jármű teljesítményét és hatékonyságát.

Két erőforrás ereje a sebességük összevonásával is egyesíthető. A sebesség-összegző berendezésekkel többféle hajtáslánc hozható létre. A motor nyomatékát a napkerékig egy tengelykapcsoló és egy sebességváltó közvetíti. A váltó átalakítja a belsőégésű motor sebesség-nyomaték karakterisztikáját a kívánalmaknak megfelelően. Az elektromos motor nyomatékát egy fogaskerék adja át a bolygómű-külsőgyűrűéhez. Különböző üzemi módok eléréséhez az 1-es és a 2-es fékkel ( zárral ) rögzíthető a napkerék és a külső gyűrű a jármű fix keretéhez.

Az Autó Generátor

A gépjárművek egyik legfontosabb elektromos alkatrésze a generátor, amely folyamatosan biztosítja az akkumulátor töltését és az autó elektromos rendszereinek működéséhez szükséges energiát. A generátor meghibásodása komoly problémákhoz vezethet, például akkumulátor lemerüléshez, a műszerek meghibásodásához vagy akár az autó teljes leállásához is.

A generátor (vagy dinamó) egy olyan alkatrész, amely mechanikus energiából elektromos áramot állít elő, és ezzel tölti az akkumulátort, valamint ellátja az autó elektromos berendezéseit működés közben. Működéséhez szükséges az ékszíj, amely a motortengely forgását továbbítja a generátorhoz.

A generátor meghibásodásának jelei

• A műszerfalon megjelenő akkumulátor ikon világítása.
• Gyengébben világítanak a fényszórók.
• Akadoznak az elektromos ablakok.
• Nem működik a rádió.
• Égett szag vagy füst a generátorból.

A generátor élettartama és karbantartása

Egy gyári generátor élettartama jellemzően 150 000-250 000 kilométer között mozog, de ez erősen függ a használati körülményektől és a karbantartás rendszerességétől. A gyakori rövid távú használat, a túlterhelt elektromos rendszer vagy a poros, nedves környezet mind hozzájárulhat a gyorsabb elhasználódáshoz.

Megelőzés és karbantartás:

• Az ékszíj feszességének és állapotának vizsgálata.
• Az elektromos csatlakozók oxidációjának megelőzése.
• A por és szennyeződés eltávolítása.
• A töltésjelző figyelése.

Generátor csere

A generátor cseréje szakképzett szerelőt igényel, mivel az elektromos rendszer érzékeny részeiről van szó. Először az akkumulátort le kell csatlakoztatni, hogy elkerüljük a zárlatot. Ezután eltávolítják az ékszíjat és a generátor csatlakozóit. A régi generátort kiszerelik, majd behelyezik az újat, és visszaszerelik a csatlakozókat és az ékszíjat. A végén elvégzik a töltési rendszer tesztelését, hogy megbizonyosodjanak róla, minden megfelelően működik.

A generátor cseréjének költsége több tényezőtől függ: az autó típusától, a generátor márkájától és attól, hogy új vagy felújított alkatrészt választunk. Egy új generátor ára 50 000 és 150 000 forint között mozoghat, míg a munkadíj 20 000-40 000 forint körül alakul. Felújított generátor választása esetén akár 20-30%-os megtakarítás is elérhető. Viszont fontos figyelembe venni a garanciát és a hosszú távú megbízhatóságot is.

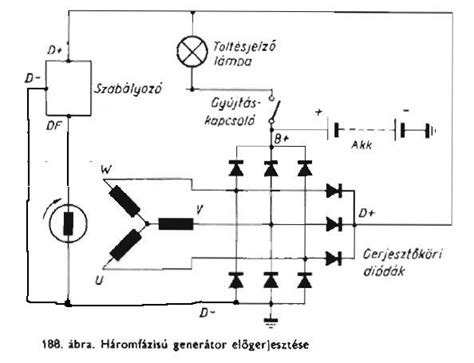

A generátor főbb alkatrészei

• Állórész: Lemezekből összetevődő, egy- vagy többfázisú tekercseléses vastest.
• Forgórész: Gerjesztetett póluskerék.
• Feszültségszabályozó: Biztosítja az egyenletes feszültséget.
• Egyenirányító: A váltóáramot egyenárammá alakítja.
• Szénkefék: Elengedhetetlenek az alkatrész kifogástalan működéséhez.
• Szíjtárcsa: Meghajtja a generátort.

Szinkron Generátor

A szinkron gépek generátorként és motorként alkalmazhatóak. Szinkron generátorokkal történik az erőművekben a villamos energia előállítása. Teljesítményük néhány kVA- től több száz MVA- ig terjed.

Felépítés:

• Lemezelt állórész hornyaiban egy- vagy többfázisú tekercselés.
• Forgórészük egyenárammal gerjesztett póluskerék.
• Lehet hengeres vagy kiálló pólusú.

Dinamó

A dinamóelv nem más, mint az öngerjesztés elve. Minden olyan vasból készült alkatrészben, amely korábban mágneses hatás alatt volt, valamilyen visszamaradó mágneses tér továbbra is jelen lesz. Ha ebben a viszonylag gyenge mágneses térben egy vezetőt mozgatunk, majd a feszültséget, mely a vezetőben jön létre, a tekercsre kapcsoljuk, mely a test körül található, képesek vagyunk növelni az erővonalak számát.
