Arduino Relé Vezérlés: Az Okosotthon Alapja

Az okosotthonok egyre népszerűbbek, és sokan szeretnék otthonukat szoftveresen vezérelhetővé tenni. Ennek egyik alapvető eleme a lámpák, redőnyök és egyéb elektromos eszközök relékkel történő vezérlése.

Ebben a cikkben a KY-019 relémodul működését mutatjuk be részletesen, mely egy 1 csatornás, 5 V vezérlésű reléegység, ami kifejezetten kezdőbarát megoldás. Nemcsak a relét tartalmazza, hanem a vezérléshez szükséges tranzisztoros áramkört is integráltan kínálja. Így nincs szükség külön meghajtó tranzisztorra, bázisellenállásra vagy visszarúgás elleni védődiódára - ezek mind megtalálhatók a modulon. Ez jelentősen leegyszerűsíti a vezérlést például Arduino alapú áramkörökben, és csökkenti a hibázás lehetőségét is.

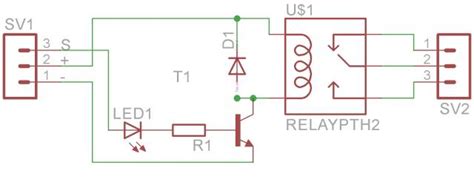

KY-019 relémodul bekötése

A Relémodul Alkalmazásának Előnyei

A modul alkalmazása nyilván olyan esetekben hasznos, ha nem kívánunk sok pénzt elkölteni mondjuk solid state relékre, és a vezérelt áramkör vagy eltérő (magasabb) feszültségszintű, mint 5V, vagy nagy az áramfelvétele, vagy egyszerűen szeparálni akarjuk mimózaérzékenységű vezérlőnktől (lásd Arduino) azt, ami ott történik.

Miért Raspberry Pi és Arduino Vegyesen?

Sokan felvetik a kérdést, hogy miért van szükség mind Raspberry Pi-re, mind Arduino-ra egy okosotthon rendszerben. Az egyik válasz erre az lehet, hogy szeretnénk hangvezérlést, kazán vezérlést, jelenlét érzékelést, fogyasztási statisztikákat és még egyéb okosságokat beletenni ahogy lesz rá időm, viszont láttam már néhány sd kártyát elpusztulni raspberrykben, és azt szerettem volna, ha egy ilyet esetén sem áll meg az élet, hanem az arduino csökkentett üzemben viszi tovább az alapfunkciókat.

A KY-019 Relémodul Felépítése és Bekötése

A KY‑019 relémodul egy 1 csatornás, 5 V vezérlésű reléegység, amely kifejezetten kezdőbarát megoldás. Nemcsak a relét tartalmazza, hanem a vezérléshez szükséges tranzisztoros áramkört is integráltan kínálja. Így nincs szükség külön meghajtó tranzisztorra, bázisellenállásra vagy visszarúgás elleni védődiódára - ezek mind megtalálhatók a modulon. Ez jelentősen leegyszerűsíti a vezérlést például Arduino alapú áramkörökben, és csökkenti a hibázás lehetőségét is.

Skoda Felicia hibaelhárítás

A modul főbb komponensei:

Relé (SRD-05VDC-SL-C): 10 A áramerősség kapcsolására alkalmas, akár 250 VAC vagy 30 VDC feszültségszintig
NPN tranzisztor (pl. S8050 vagy ekvivalens): a relé tekercsének meghúzását végzi az Arduino digitális jele alapján
Flyback dióda (1N4007): a tekercsben keletkező visszarúgó feszültség elnyelésére szolgál, védi a tranzisztort
Bázisellenállás (~1 kΩ): a tranzisztor bázisáramát korlátozza, így megakadályozza a túláramot
Állapotjelző LED: zöld vagy vörös színű, a relé aktív állapotát jelzi vissza vizuálisan

Csatlakozók:

IN: digitális vezérlőjel bemenet (pl. D13 pin), 5 V TTL jelszint
VCC: +5 V tápellátás a relé és az aktív alkatrészek számára
GND: közös föld az Arduino és a modul között

Kapcsolóoldali csatlakozók:

COM: közös érintkező
NO (Normally Open): alapállapotban nyitott, csak relé meghúzásakor záródik
NC (Normally Closed): alaphelyzetben zárt, relé meghúzásakor nyílik

A relé modul LED-je segít ellenőrizni, hogy a relé ténylegesen aktív állapotba került-e. Ha az Arduino lap tápellátása a határon mozog, célszerű külön tápról meghajtani a relét, hogy el lehesasen kerülni az Arduino tápellátásának túlterhelését. Ha pedig biztonságkritikus rendszerrel kell dolgozni - például 230 V-os hálózattal vagy induktív eszközzel - erősen ajánlott optikai leválasztás alkalmazása is. Ez segít megelőzni a zavarjelek visszajutását és a lehetséges meghibásodásokat, és növeli a rendszer elektromos biztonságát is.

KF-301 relémodul kapcsolási rajza

Egyszerű Relémodul Vezérlés Arduino Uno-val

A modul alkalmazása nyilván olyan esetekben hasznos, ha nem kívánunk sok pénzt elkölteni (banggood árak) mondjuk solid state relékre, és a vezérelt áramkör vagy eltérő (magasabb) feszültségszintű, mint 5V, vagy nagy az áramfelvétele, vagy egyszerűen szeparálni akarjuk mimózaérzékenységű vezérlőnktől (lásd Arduino) azt, ami ott történik.

UAZ alkatrész felújítás

A következő példa bemutatja, hogyan lehet egy relét vezérelni az Arduino segítségével időzítetten. A program öt másodpercenként be- és kikapcsolja a relét, ami jól demonstrálja a működését.

/* Program neve: KY-019 relémodul vezérlése (blink) * Verzió: 1.1 * Dátum: 2025. * A szerző nevének feltüntetése kötelező. */const int relayPin = 12;void setup() { pinMode(relayPin, OUTPUT); // D12 kimenet OUTPUT}void loop() { digitalWrite(relayPin, HIGH); // relé bekapcsolása delay(5000); // 5 mp digitalWrite(relayPin, LOW); // relé kikapcsolása delay(5000); // 5 mp}

Amikor a D12-es Arduino kimenetet magas szintre állítjuk, a KY-019 relémodul IN bemenetén megjelenik az 5 V-os vezérlőjel. Ez a jel egy előtétellenálláson keresztül jut el az NPN tranzisztor bázisára, amely így előfeszítést kap, és vezető állapotba kerül. A tranzisztor ekkor lehetővé teszi, hogy az 5 V-os tápról áram induljon meg a relé tekercsén keresztül a GND felé. Ez az áram - jellemzően 70-90 mA - mágneses teret hoz létre a tekercs körül, amely mechanikusan behúzza a relé belső érintkezőjét, így a COM és NO kivezetések összezárnak. Ez a fizikai kapcsolás lehetővé teszi külső eszközök - például ventilátor, lámpa, szivattyú vagy akár mágnesszelep - kapcsolását.

Ez a működés addig áll fenn, amíg a D12 magas szinten van. Amikor azonban LOW szintre vált, a tranzisztor lezár, és a tekercsben megszűnik az áram. A mágneses tér összeomlása viszont nem megy végbe veszteség nélkül - a tekercs saját induktivitása miatt feszültségcsúcs alakul ki a korábbi áramirány ellenében. Ez a visszarúgó feszültség akár több tíz voltos lökést is okozhatna. A modul erre a célra tartalmaz egy 1N4007 típusú flyback diódát, amely a tekercsel párhuzamosan van kötve, és záráskor magára veszi ezt a feszültségcsúcsot - így megvédi a tranzisztort és a vezérlő elektronikát.

A relémodulon található LED akkor világít, amikor a relé aktív, azaz amikor a tekercs áram alatt van. Ez a vizuális visszajelzés különösen hasznos lehet hibakeresés vagy tesztelés közben. Fontos megemlíteni, hogy a relé kapcsolóoldala teljesen független a vezérlőáramtól: akár hálózati feszültség is kapcsolható rajta. Éppen ezért ezen az oldalon csak megfelelő szigetelésű, méretezett vezetékeket és terhelést szabad alkalmazni. A kapcsolások során mindig ügyelni kell a biztonságra, különösen ha induktív vagy 230 V-os terhelést vezérlek - ilyen esetekben további védelem, például snubber hálózat vagy biztosíték beépítése is indokolt lehet.

Ha a hálózati áram kapcsolása fordul meg a fejedben, akkor olvasdd el →Az élet nevében! cikk a relékről.

A Jeep Index Relé Hibás Működése

A relékártya (modul) az Arduinoval együtt alkalmazva nagy pofáraeséseket tud eredményezni. Le kell választani ezt a részt!

Sajnos így gondoskodnunk kell egy másik 5V-os, de azért úgy 1A-rel (biztos, ami biztos) terhelhető tápról. Ebben az esetben már a külső tápot terheljük a relék áramfelvételével, így a vezérlő már nem (vagy nem ettől) fog klattyogni. No, de hogyan vezéreljük így a reléinket? Az Arduino 5V-os tápja felől mindaddig, amíg a kimenet magas (HIGH) állapotban van, nem folyik áram, azaz a relé OFF állapotban marad.

Gyakori Problémák és Megoldások

Sokan tapasztalják, hogy a hosszú kábelek zavarokat szednek össze, ami a mikrokontroller meghülyüléséhez vezethet. Ennek elkerülése érdekében:

Minden panelre egy 10 - 47µF elektrolit vagy tantál kondenzátor kell.
Minden IC táp és föld kivezetése közé 100nF kerámia kondenzátor.
A táp és a föld vezetékeket jóval szélesebb vezetékeken kellene vinni.
Ezek köré meg szépen lehet mindenféle alkatrészeket (supressor, varistor, stb...) rakni a kapcsoló felől érkező jelre.
És továbbra is javasolt input esetén Opto leválasztókat alkalmazni, 12V-os jelbemenettel, nem pedig közvetlenül rákötni gombokat a chip pinekre.

Ahol nem a meglévő kapcsolókat cseréltem, ott én is így csináltam. Nyolc eres riasztókábelt használok, ahol a táp két ere vastagabb. Azon megy a 12 Volt. Olyanokat, amiket nem nyákra kell forrasztani.

Fontos, hogy a KY‑019 modul nem rendelkezik optikai leválasztással, azaz a vezérlő és a kapcsolóáramkör nincs galvanikusan elválasztva. Ez normál esetben nem gond, de ha a reléoldalon hálózati feszültséget, motort vagy bármilyen induktív terhelést kapcsolunk, akkor az áthallások, zavarjelek, feszültségugrások visszajuthatnak a vezérlő oldali áramkörbe.
