Suzuki Swift Kábelköteg Bekötési Rajz: Útmutató a Hibaelhárításhoz és a Riasztórendszerek Beszereléséhez

Akár egy veterán róka vagy, aki már a ’90-es évek óta nyüstöli ezt a remek kis masinát, akár frissen csöppentél bele a Suzuki Swift (2000-es évjárat) magával ragadó világába, egy dolog szinte biztos: előbb-utóbb szembe jöhet veled a mumus, ami sokunkat hidegrázással tölt el. Ebben a cikkben áttekintjük a Suzuki Swift kábelkötegének bekötési rajzát, a gyakori elektromos problémákat és azok megoldásait, valamint a riasztórendszerek beszerelésének lépéseit.

Gyakori Elektromos Problémák és Megoldásuk

Elektromos Ablakemelő Hibák

Kezdjük egy vallomással: ki ne imádná az elektromos ablakot? A kényelem, a szellőzés pillanatok alatti megoldása, a „majd lehúzom az ablakot, ha melegem van” felsőbbrendű érzése… Aztán, puff! Egy szép napon - persze általában a legnagyobb esőben, vagy épp a legforróbb napsütésben - az a fránya üveg meg se moccan. Vagy ami még rosszabb: lehúzza, de fel már nem jön. Na, ilyenkor érezzük, hogy az áldás pillanatok alatt átokká változik.

Milyen Tünetekre Figyelj?

Teljes mozgásképtelenség: Nyomod a gombot, és semmi. Mintha egy téglafalat próbálnál leengedni.
Lassú, akadozó működés: Az ablak lassan, vonakodva, vagy rángatózva mozog. Mintha erőlködne.
Szokatlan zajok: Kattogás, nyikorgás, csikorgás, vagy a motor erőlködő, síró hangja.
Csak egy irányba mozdul: Az ablak lemegy, de fel nem jön, vagy fordítva.
Füst, égett szag: ⚠️ Ez az, ami már komolyabb figyelmeztetés! Ha bármilyen füstöt, vagy égett szagot érzel, azonnal állítsd le az autót, és kösd le az akkumulátor negatív sarkát! Ez túlterhelt motort, rövidzárlatot vagy túlmelegedő vezetéket jelezhet.

Lehetséges Okok és Javítási Lépések

Az ablakmozgató rendszer lényegében öt fő részből áll: biztosíték, kapcsoló, motor, kábelezés és relé.

Biztosíték: Sokszor a legkisebb alkatrész okozza a legnagyobb fejfájást, és a biztosíték pont ilyen. Az autó elektromos rendszerének hősei, akik feláldozzák magukat, hogy megmentsék a drágább alkatrészeket egy esetleges rövidzárlattól. A 2000-es Swiftben a biztosítékok a motortérben (általában az akkumulátor közelében) és az utastérben, a műszerfal alatt (jellemzően a vezető lábánál, vagy a kesztyűtartó mögött) találhatók. Keresd meg a biztosítéktábla fedelén (vagy a kezelési könyvben) az ablakemelő biztosíték jelzését (általában „Power Window” vagy hasonló). Húzd ki a megfelelő biztosítékot, és vizsgáld meg. Ha a kis fém szál benne megszakadt, akkor megtaláltad a hibát! Cseréld ki egy azonos amperértékű újra (soha ne tegyél be nagyobb értékűt!).
Kapcsoló: Ez az a pont, amit naponta többször is használsz, így nem csoda, ha előbb-utóbb feladja a szolgálatot. A Suzuki Swift ablakemelő kapcsoló az egyik leggyakoribb hibaforrás. A belső érintkezők idővel elkoszolódnak, elkopnak, vagy akár be is éghetnek, különösen a vezetőoldali, master kapcsolóknál, amelyek az összes ablakot vezérlik. Ha csak egy ablak nem működik a saját kapcsolójáról, de a vezetőoldali master kapcsolóról sem, akkor erősen gyanakodhatunk a motorra vagy a kábelezésre. Ha a vezetőoldali kapcsolóról egyik sem megy, de a saját kapcsolójáról igen, akkor a master kapcsoló a ludas. Tipp: Egy óvatos szétszedés után kontakt spray-vel néha meg lehet menteni a kapcsolókat, de ez csak ideiglenes megoldás lehet. Az új alkatrész a biztosabb. Ne felejtsd, mielőtt bármit is szétszednél: mindig kösd le az akkumulátor negatív sarkát! Ez a legfontosabb biztonsági szabály!
Motor: Ha a biztosíték rendben van, és a kapcsoló is jónak tűnik, akkor a következő gyanúsított az ablakemelő motor. Ez a kis egység rengeteget dolgozik, és idővel elkophatnak a szénkefék, túlmelegedhet, vagy egyszerűen csak kimerül. A motor meghibásodására utalhat az is, ha az ablak rángatózik, vagy erőlködő hangot ad ki, mielőtt teljesen feladná. Egy egyszerű teszttel ellenőrizheted: miután levetted az ajtókárpitot és lekötötted a motort a rendszerből, adj neki direktben áramot egy 12V-os akkumulátorról (kis krokodil csipeszekkel). Ha a motor felpörög, de az ablak mégsem mozog, akkor valószínűleg a mechanikai rész (bowden, görgők) hibásodott meg.
Kábelezés: Ez a pont sok bosszúságot tud okozni, mert nem látszik. A kábelköteg, ami az autó karosszériájából az ajtóba vezet át, egy gumiharmonikán keresztül fut. Ez a gumiharmonika védi a vezetékeket az időjárás viszontagságaitól és a mechanikai sérülésektől. Azonban az ajtó állandó nyitása-csukása miatt a vezetékek hajladoznak, és idővel megtörhetnek, elszakadnak, vagy lecsupaszolódnak, ami rövidzárlatot okozhat. Ez egy gyakori hibaforrás a régebbi autóknál, és a Swiftek sem kivételek. Gondolj csak bele: hány ezerszer nyitottad ki és csuktad be az ajtót az elmúlt 20 évben? 🤔 Ehhez a vizsgálathoz már tényleg kell egy multiméter, és egy kis türelem a folytonosság ellenőrzéséhez.
Relé: Nem minden autóban van külön relé az ablakemelőkhöz, de ha van, érdemes ellenőrizni. A relé lényegében egy elektromosan vezérelt kapcsoló, ami a nagyobb áramokat kezeli. Ha meghibásodik, előfordulhat, hogy hallasz egy kattanást, de az ablak mégsem mozdul, vagy épp ellenkezőleg, nem hallasz semmilyen hangot. A relék általában a biztosítéktáblában, vagy a műszerfal alatt találhatók.

Kapcsolási Rajz Használata

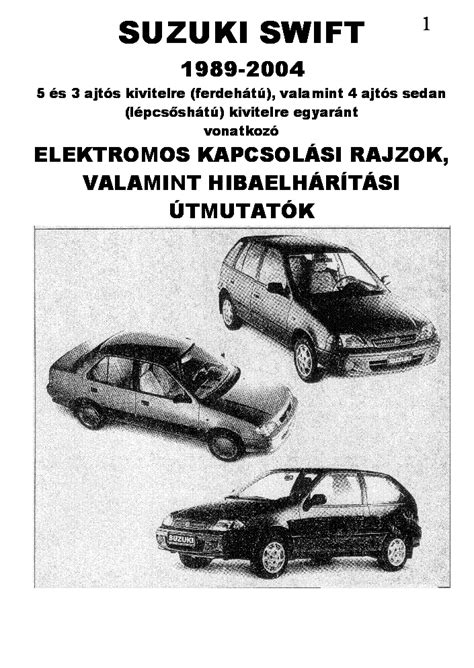

A kapcsolási rajz megmutatja a vezetékek útvonalát, a komponensek elhelyezkedését, a színeket, a csatlakozók számozását, és az áramkörben lévő összes elemet. A vezetékek színei (pl. piros/fekete, kék/sárga) elengedhetetlenek a megfelelő vezeték azonosításához. A legjobb forrás a gyári szervizkönyv, de az internet is tele van fórumokkal és weboldalakkal, ahol a Swift tulajdonosok megosztják egymással ezeket a kincseket. Egy gyors Google keresés „Suzuki Swift 2000 wiring diagram” vagy „Suzuki Swift elektromos ablakemelő kapcsolási rajz” kifejezésekkel csodákra képes!

Gyakorlati Tippek

Akkumulátor lekötése: Ezt nem lehet elégszer hangsúlyozni! Mindig az akkumulátor negatív sarjával kezdj!
Ajtókárpit eltávolítása: Ez modellenként eltérő lehet, de általában csavarok (gyakran rejtettek, fedelek alatt) és patentek tartják. Légy óvatos, ne törd el a patentokat!
Hibakeresés: Kezdj a biztosítékokkal. Ellenőrizd a kapcsolót (multiméterrel, vagy direkt árammal). Mérj feszültséget a kábeleken a kapcsoló és a motor között (kapcsolási rajz alapján). Teszteld a motort direkt árammal. Vizsgáld át a gumiharmonikánál lévő kábelköteget. Húzd ki óvatosan a harmonikát, és nézd meg a vezetékeket, hajlítgasd meg őket, hátha látsz szakadást vagy sérülést.
Javítás: Ha találtál szakadt vezetéket, forraszd össze, és szigeteld le zsugorcsővel. Ha a kapcsoló vagy a motor hibás, cseréld ki az alkatrészt.
Mechanikai problémák: Ha az ablak nehezen jár, de hallod a motort erőlködni, akkor lehet, hogy a vezető sínek koszosak, szárazak, vagy az ablakvezető gumi elöregedett és megkeményedett. Egy alapos tisztítás és szilikonspray-vel való befújás sokszor csodákat tehet. Esetleg a bowden rendszer is elrozsdásodhatott, vagy elszakadhatott.

Mikor Hívj Szakembert?

Ha elakadtál, nincs multimétered, vagy egyszerűen nem érzed magad magabiztosnak az elektromos rendszerrel való babráláshoz, akkor ne habozz! Inkább bízz meg egy profi autószerelőt. Az elektromos hibák néha nagyon trükkösek tudnak lenni, és egy rossz lépés több kárt okozhat, mint amennyi hasznot.

Baleno acélfelni specifikációk

Megelőzés

Rendszeres tisztítás és kenés: Időnként húzd le teljesen az ablakokat, és tisztítsd meg az ablakvezető gumikat.
Kíméletes használat: Ne nyomogasd feleslegesen a gombot, és ne tartsd lenyomva, ha az ablak már eléri a végállását.
Figyelj a hangokra: Ha az ablak akadozni kezd, vagy furcsa hangokat ad ki, ne várd meg, amíg teljesen megadja magát.

ABS (Blokkolásgátló) Rendszer Hibaelhárítása

Az ABS rendszer hibaelhárítása során fontos megérteni az MK70 ABS-egység kapcsolási rajzát és a különböző szenzorok bekötését. Az alábbiakban bemutatjuk a Suzuki Ignis, Ford Focus és Opel Astra H modellek MK70 ABS rendszereinek kapcsolási rajzait és bekötési sajátosságait.

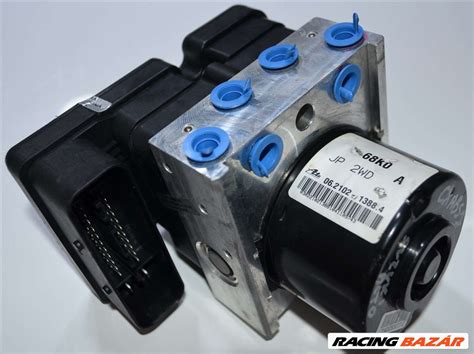

Suzuki Ignis MK70 ABS Kapcsolási Rajza

A Suzuki Ignis kapcsolási rajzán látható, hogy az elektronika tápfeszültség ellátását az 1. és 14. láb végzi, közvetlenül az akkumulátor pozitív kivezetéséhez kötve, míg a 13. és 26. láb testre van kötve. A kerékfordulatszám szenzorok indukciós szenzorok, a tekercsellenállásuk 1080 Ω körüli. Bekötésük a csatlakozó felső sorában található a 2-tól a 12-ik lábig.

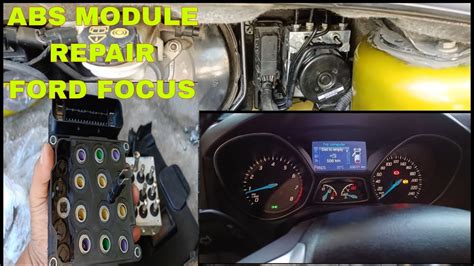

Ford Focus MK70 ABS Kapcsolási Rajza

A Ford Focus esetében az ABS elektronika továbbra is az 1. és a 14. lábon kapja az akkumulátor pozitívot, az elektronika testelésére már csak a 26. lábon keresztül valósul meg. A kerékfordulatszám szenzorok magnetorezisztív szenzorok, tápfeszültséget igényelnek a működésükhöz és csak megfelelő polaritással bekötve működnek helyesen.

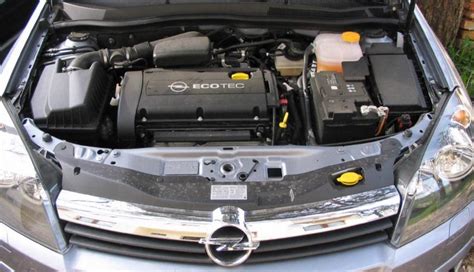

Opel Astra H MK70 ABS Kapcsolási Rajza

Az Opel Astra H modellnél a tápfeszültség és a test bekötése megegyezik a Suzuki Ignis megoldásával. A kerékfordulatszám érzékelők szintén magnetorezisztív szenzorok és a bekötésük megegyezik a Ford Focus-nál ismertetekkel. Eltérést jelent azonban a kettős fékpedálkapcsoló bekötése, mivel annak mindkét kivezetéséről érkezik jel az ABS elektronikához.

Általános Tippek az ABS Hibaelhárításhoz

Ellenőrizd a biztosítékokat és reléket.
Vizsgáld meg a kerékfordulatszám szenzorokat és azok bekötését.
Ellenőrizd a fékpedálkapcsoló működését.
Használj diagnosztikai eszközt a hibakódok kiolvasásához.

További Elektromos Problémák

Egyes felhasználók arról számoltak be, hogy a riasztórendszer meghibásodása miatt az autó nem indul, vagy menet közben leáll. A testkábel kiolvadása komoly túlfeszültségre utalhat, ami a feszültségszabályzó hibájából vagy az akkumulátor zárlatából adódhat. Ebben az esetben javasolt a feszültségszabályzó és az akkumulátor állapotának ellenőrzése, valamint a testkábel cseréje.

Ismerje meg a Suzuki Hayabusát

Riasztórendszerek Beszerelése

A Suzuki Swift specifikus riasztórendszerek, mint például a SELCA FC621US, egyszerű beszerelést tesznek lehetővé a gépjármű eredeti kábelezésének minimális megbontásával. A riasztórendszer kábelkötege a Suzuki Swift típusú gépkocsik eredeti kábelkötegeinek csatlakozói közé kerül egy közdarab beiktatásával.

Suzuki Swift #15 nappali menetfény felszerelése beépített indexszel

A Suzuki Kábelekhez Történő Csatlakoztatás Módja

A biztosítéktábla mögött található fehér csatlakozók széthúzása után beiktatjuk a fehér közdarabokat. Utólagos bekötést igénylő kábelek: motortér kapcsoló kék, ultrahang modul csatlakozó opcionális, modul kimenet opcionális, központi zár vezérlés sárga-fekete, sárga-piros.

Központi Ajtózár Vezérlése

A riasztórendszer negatív zárási impulzust a sárga-fekete kivezetésen, nyitási impulzust a sárga-piros kivezetésen ad ki. A biztosítéktábla fölött lévő gyári központi zár modul- barna-fehér vezetékére csatlakoztatjuk a sárga-piros szálat és a - barna-fekete vezetékére csatlakoztatjuk a sárga-fekete szálat.

További Tippek a Riasztórendszer Beszereléséhez

A beszerelés megkezdése előtt hagyjuk nyitva a gépkocsi ablakát.
Keressünk megfelelő helyet a riasztóberendezés számára a motortérben, hőforrásoktól és lehetséges vízszivárgástól távol.
A vezetékeket megfelelő gumihüvelyen keresztül vezessük át a gépkocsi belsejébe.
A LED-et és az elektronikus kulcs aljzatát is magábafoglaló egységet a műszerfalon, kívülről jól látható és a felhasználó számára könnyen hozzá-férhető pontján helyezzük el.
Élesítsük a rendszert. Ellenőrizzük az ajtó-, motorház-, csomagtartó-, ultrahangos és egyéb kiegészítő érzékelőket, illetve állítsuk be érzékenységüket.

Utólagos Klíma Beszerelése

Egyes felhasználók utólag szeretnének klímát beszerelni a Suzuki Swiftbe. Ez a folyamat nem egyszerű, és sok kutatást igényel. A három különböző motorhoz (1.0, 1.3, 1.6) nem teljesen ugyanaz a klíma tartozik, illetve vannak olyan alkatrészek, amik eltérnek egymástól. A bontott alkatrészek beszerzése során figyelni kell a hiánytalan és jó állapotú szettekre. A felújítás során a leszerelt fém részeket rozsdaátalakítóval és festékkel kell kezelni. A belső elpárologtatót alaposan meg kell tisztítani és klímatisztító sprével kezelni.

Összegzés

A Suzuki Swift elektromos rendszerének hibaelhárítása és a különböző rendszerek beszerelése kihívást jelenthet, de a megfelelő tudással és eszközökkel a legtöbb probléma megoldható. A kapcsolási rajzok használata, a biztosítékok és relék ellenőrzése, valamint a szenzorok és kábelezés vizsgálata elengedhetetlen a sikeres javításhoz. Ha bizonytalan vagy, ne habozz szakember segítségét kérni.
