Suzuki Swift Hall Elemes Gyújtás Működése
A Suzuki Swift Hall elemes gyújtása egy modern technológia, melynek alapja a Hall-effektus. Ez a rendszer pontos és megbízható gyújtást tesz lehetővé, ami elengedhetetlen a motor optimális működéséhez. A gyújtásrendszer egyik kulcsfontosságú eleme a vezérműtengely jeladó, melynek feladata a motorvezérlő elektronika (ECU) számára jelet küldeni a vezérműtengely szögállásáról.
A Hall-effektus elve
A Vezérműtengely Jeladó Szerepe és Működése
A vezérműtengely jeladó a motor hengerfején helyezkedik el, és a vezérműtengelyen lévő impulzuskerék felé néz. A jeladó feladata, hogy jelet küldjön a motorvezérlő elektronikának (ECU) a vezérműtengely szögállásáról. Ez alapján az ECU meghatározhatja, hogy melyik henger van éppen melyik ütemben, és ennek megfelelően szabályozhatja az üzemanyag-befecskendezést és a gyújtást.
Míg a motorfordulatszám jeladók esetében több működési elv is szóba került, itt csak egy típusú jeladót alkalmaznak a gyártók. A vezérműtengely jeladók a Hall-elv alapján működnek. A jeladó a hengerfejen helyezkedik el és a vezérműtengelyen lévő impulzuskerék felé néz. Az impulzuskerék által adott jeleket a szenzor észleli és közvetíti azt az ECU felé.
Fontos, hogy az impulzuskerék által adott jelek arányosak a forgási sebességgel.
Baleno acélfelni specifikációk

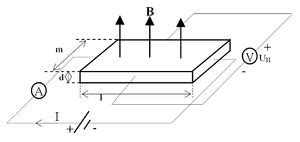

Az egész alapja a Hall-effektus, mely Edwin Hall amerikai fizikus nevét őrzi. A lényege, hogy ha egy széles vezető vagy félvezető anyagba áramot vezetünk, az áram irányára merőlegesen pedig mágneses térbe is helyezzük (azaz két mágnes közé), akkor az áthaladó elektronok az egyik irányba kitérnek.
A gyakorlatban mindez azt jelenti, hogy ha a jeladóra 5 vagy 12 volt tápfeszültséget kapcsolunk, akkor elkezd folyni benne az áram. Ha eközben elkezdünk mozgatni előtte egy mágnest, akkor a másik két vezetéken (tehát nem azon, amelyen a rákapcsolt áram folyik), a mágnes közelségétől függően feszültséget mérhetünk.
Az autókban meglehetősen sok helyen alkalmazzák a Hall-jeladókat. Általában egy kerék forog előtte, amin felváltva vannak az észak-dél és a dél-észak mágnesek, egészen aprók. Ahogy ez a Hall-jeladó előtt forog, a jeladó jelkábelén váltakozik a feszültség, olyan gyorsan, amilyen gyorsan a kerék forog.
A gyújtásjeladónál viszont más a helyzet, ott a mágnes egy fix pozícióban van, és egy több helyen kivágott lemez forog előtte, ami leárnyékolja a mágneses mezőt.
A Vezérműtengely Jeladó Meghibásodása
A vezérműtengely jeladó meghibásodása több okból is bekövetkezhet. A vezérműtengely jeladó hibáinak legbiztosabb jele, ha a műszerfalon felvillan a Check Engine (motor ellenőrző) lámpa. Ez azt jelzi, hogy az ECU valamilyen hibát észlelt a motor működésében, és ezt egy hibakóddal tárolta el a memóriájában. A hibakód kiolvasható egy OBD (fedélzeti diagnosztikai) készülékkel, amely egy csatlakozó segítségével kapcsolódik az ECU-hoz.
Ismerje meg a Suzuki Hayabusát
A meghibásodás további jelei:
- Problémás indítás: Ha a jeladó hibás, nem küld megfelelő információkat, így az elindulás nehézkes lesz, vagy egyáltalán nem valósul meg.
- Időközönkénti leállás: Ha a főtengely jeladó hibás, akkor menet közben megszakadhat a jeladás, ez pedig a motor leállásához vezethet. Ez a jelenség jellemzően kábelproblémát jelez.
- A gyorsulás nagyon változékony: Ha hibás a főtengely jeladó, akkor nehézkessé válhat az állandó sebesség fenntartása is. Mivel a főtengely jeladó pontatlan információkat küld a motornak, ezért a vezérlőegység nem képes a megfelelő szinkronizálásra és üzemanyag befecskendezésre.
- Nem működik megfelelően a motor: Amennyiben azt tapasztaljuk, hogy a motor nagyon kínálódik, rángat, esetleg alapjáraton, a lámpáknál vagy kereszteződésben megállva berezeg, és a fordulat nem állandó, akkor az nagy valószínűséggel a főtengely jeladó meghibásodást jelenti. Ezek a jelzések ugyanis arra utalnak, hogy a hengerek nem működnek megfelelően, ezt pedig a hibás főtengely jeladó okozza. Ilyen esetekben a főtengely jeladó nem küld megfelelő információkat, melynek következtében pedig a hengerek véletlenszerűen kihagynak.
- Nő a fogyasztás: Ha ugyanis a főtengely jeladó nem küld megfelelő szinkronizációs információinak a motornak, akkor az üzemanyag befecskendezők nem juttatnak megfelelő mennyiségű üzemanyagot a motorba. Emiatt a motor több üzemanyagot fog használni az átlagosnál, ez pedig észrevehető lesz.
A Vezérműtengely Jeladó Javítása és Cseréje
A vezérműtengely jeladó hibáinak javítása általában a jeladó cseréjét jelenti, mivel ez egy viszonylag olcsó és egyszerű alkatrész. A cserénél fontos betartani a gyártó által előírt beállításokat és nyomatékokat.
A vezérműtengely jeladó cseréjének ára függ az autó típusától, a jeladó fajtájától és gyártójától, valamint a szerviz díjától. Egy átlagos autó a vezérműtengely jeladó cseréje 10 000-30 000 forint között mozog, de lehetnek ennél drágább vagy olcsóbb megoldások is.
Ha nem cseréljük ki a hibás vezérműtengely jeladót, akkor az ronthatja a motor teljesítményét, hatékonyságát és környezetbarát működését. Emellett növelheti az üzemanyag-fogyasztást, a kipufogógázok károsanyag-tartalmát és a kopást.
A vezérműtengely jeladó meghibásodását megelőzhetjük úgy, hogy rendszeresen ellenőrizzük és tisztítjuk az alkatrészt és az impulzuskeréket.
A Vezérműtengely Jeladó Tesztelése
A vezérműtengely jeladót tesztelhetjük úgy, hogy lemérjük a feszültségét és az ellenállását egy multiméterrel. Ehhez le kell választani a jeladót az ECU-tól, és meg kell találni a csatlakozólábak kiosztását egy kapcsolási rajz segítségével.
Fogyasztási teszt: Suzuki Swift vs. Citroën C-Zero
A multiméter ellenállás-mérőjét nagyon gyorsan el kell felejteni, akár könnyen-gyorsan tönkre is teheti a szenzort.
