Suzuki Swift Denso Generátor: Átfogó Útmutató
A Suzuki Swift tulajdonosok gyakran szembesülnek elektromos problémákkal, amelyek a generátor meghibásodásából erednek. Ebben a cikkben részletesen bemutatjuk a Denso generátorok működését, a lehetséges hibákat és azok javítását, valamint hasznos tanácsokat adunk a karbantartáshoz.
A Generátor Alapelvei és Működése
A generátor feladata, hogy a motor által generált mechanikai energiát elektromos energiává alakítsa, amely az akkumulátor töltéséhez és az elektromos rendszerek működtetéséhez szükséges. A Denso generátorok, melyeket a Suzuki Swift modellekben is alkalmaznak, kiváló minőségükről és megbízhatóságukról ismertek.
A generátor működése a következő lépésekből áll:
- A forgórész keféin keresztül bevezetik a gerjesztő áramot, ami elektromágnest hoz létre.
- A forgórész forgása indukálja a 3 fázisú váltakozó feszültséget az állórész tekercseiben.
- A 6 dióda egyenirányítja ezt a feszültséget.
- A feszültség frekvenciája a fordulatszámtól, a nagysága pedig a gerjesztő áramtól függ.
- A gerjesztő áram változtatásával szabályozható a generátor feszültsége és a leadott áram.
A 3 fázisú teljes hidas kapcsolás mind a 3 fázis, mindkét (pozitív és negatív) periódusát egyenirányítja, így az oszcilloszkóp képen egy periódus alatt 6 pozitív "púp" látszik, de nem soha nem megy 0-ra. Itt a feszültség kb.
Gyakori Generátor Hibák és Tünetek
A generátor meghibásodása számos problémát okozhat, amelyek közül a leggyakoribbak:
Baleno acélfelni specifikációk
- Töltésjelző lámpa világít
- Nincs töltés
- Morgó, darálós hang a generátorból
- Ingadozó alapjárat
- Csökkent motorteljesítmény
- Magas üzemanyag-fogyasztás
A hiba okai lehetnek:
- Elhasználódott csúszógyűrűk
- Szennyezett vagy sérült alkatrészek
- Hibás feszültségszabályzó
- Cellazárlatos akkumulátor
A Generátor Felújítása és Javítása
A generátor felújítása során a következő lépéseket érdemes elvégezni:
- Generátor szétszerelése és alapos tisztítása
- Csapágyak, csúszógyűrűk és szénkefék cseréje
- Csúszógyűrűk felszabályozása és polírozása
- Feszültségszabályzó ellenőrzése és cseréje szükség esetén
- Generátor összeszerelése és próbapadi mérése
Fontos megjegyezni, hogy a generátor felújítása szakértelmet igényel, ezért érdemes szakemberre bízni a munkát.
Suzuki Swift EZ 2004-2011 generátor kiszerelése és cseréje

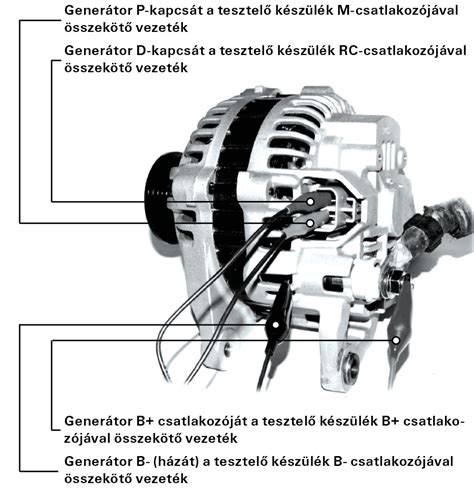

Denso Generátor Kapcsolási Rajz
A Denso generátorok kapcsolási rajza segíthet a hibaelhárításban és a javításban. Az alábbiakban egy általános kapcsolási rajzot mutatunk be:
A rajzon láthatóak a fő alkatrészek, mint a forgórész, állórész, dióda híd és a feszültségszabályzó. A vezetékek színei és a csatlakozók elhelyezkedése típusonként eltérhet, ezért mindig a konkrét modellhez tartozó rajzot kell használni.
Ismerje meg a Suzuki Hayabusát
Akkumulátor és Töltés Ellenőrzése
Az akkumulátor állapota és a töltési rendszer megfelelő működése elengedhetetlen a generátor hosszú élettartamához. Ellenőrizze rendszeresen az akkumulátor feszültségét és a töltési áramot.
Az akkumulátor feszültségének 12,6 V körül kell lennie nyugalmi állapotban. Indítás után a generátornak 13,8-14,1 V közötti feszültséget kell biztosítania.
Amennyiben az akkumulátor feszültsége alacsonyabb, vagy a töltési áram nem megfelelő, az akkumulátor cellazárlatos lehet, vagy a generátor nem tölt megfelelően.
Lambdaszonda Szerepe és Hibái
A gépkocsik kipufogórendszerébe épített szondáknak kettős szerepük van. A kipufogógáz oxigéntartalmának folyamatos mérésével egyrészt az üzemenyag és a levegő mennyiségi arányának szabályozásához, másrészt a katalizátor hatékony működéséhez szükséges oxigénszint beállításához elektromos jelet szolgáltat. Nélkülözhetetlen szerepet játszanak a motor által kibocsátott károsanyag mennyiségének csökkentésében.
A normál ütemű elhasználódáson DM az ólmozott üzemanyagok és más szennyeződések szintén a lambdaszonda meghibásodását okozhatják. amely növelheti a károsanyag kibocsátást és az üzemanyag fogyasztást. Valamint csökkenhet a motorteljesítmény, ingadozó alapjárattal szembesülhetünk. Mindemellett sérűlhet a katalizátor is, amelynek cseréje rendkivűl költséges.
Fogyasztási teszt: Suzuki Swift vs. Citroën C-Zero
| Márka | Vezeték színek | Jelentés |
|---|---|---|
| Bosch | Fekete | Jelvezeték |
| Bosch | Szürke | Jel test |
| Bosch | Két fehér | Fűtés |
A fűtés ellenállása szonda típusonként változó lehet. Hogyan lehet a szonda hibáját kiszűrni? Hogyan történik a bemérés? A diagnosztika csak felmelegített motornál lehetséges. A kipufogógázok oxigénszintjének pontos megmérése, vizsgálata csak akkor lehetséges, ha a hőmérsékletük 300-400 °C közötti. A kibocsáltási frekvenciát és a hullámformát oszcilloszkóp segítségével mérik meg. Ezt követően érdemes megmérni a fűtőelem ellenállását szobahőmérsékleten. A kimérése, vizsgálata multiméterrel lehetséges, vagy speciális teszterrel. Az elfogadható érték 2-14 ohm közötti. Mindezeket követően fontos, hogy ellenőrizzék a fűtőelem feszültségét ráadott gyújtásnál. Alacsony feszültség hibára utalhat, az ideális 10,5 V.
Ha az üzemanyag szivattyú szállítási teljesítménye leesik, az üzemanyag nyomás alacsonnyá válik. Akkor a motorunk szegény keveréket kap, így a szonda jelvezetékén tartósan alacsony feszültség jelenik meg. A vezérlőegységnek, azaz az ECU-nak - alapesetben - nincs információja az üzemanyag nyomásról, a diagnosztikai műszerrel pedig az ECU hibatárolóját tudjuk kiolvasni. Ha a szakember vakon bízik a diagnosztíkai műszerben, akkor az új szondánál ugyancsak rossz értéket fog kapni.
Mivel az oxigénérzékelő a kipufogógáz-áramban van, idővel szennyeződhet. Az oxigén szenzor esetében csak azok a meghibásodások háríthatók el, amelyeket az egységre lerakódott szennyeződések (füst, gáz lerakódások) okozzák. Tisztítása házilag is könnyen megoldható, tisztító adalék segítségével. A lambdaszondát 50 °C-on ajánlatos kiszerelni, kiszedni, ezért a procedúra előtt fel kell melegíteni. Első lépés az oxigén szenzor takarítása.
Néhány esetben szükségünk lehet speciális szerszámokra is, kiszedő, kiemelő adapter, kulcs vagy kulcs készlet esetleg közbetét, menetjavító használatára. Bár a beszerelése, cseréje házilag nem egy ördöngős dolog.
A DENSO a világ elsődleges fejlesztői és gyártói közé tartozik az eredeti járműalkatrészek és rendszerek gyártója. Mióta 1977-ben előállították őket, a DENSO a világ egyik vezető lambda-érzékelő szállítója lett, és több százmillió termékük világszerte mérte a levegő / üzemanyag keveréket. A DENSO lambdaszondák kimagasló minősége csökkenti a károsanyag kibocsátást.
