Suzuki ABS Jeladó Működése és Hibaelhárítás
A blokkolásgátló rendszer, ismertebb nevén ABS, az autóipar egyik legnagyobb innovációja, amely jelentősen hozzájárul az úton való vezetés biztonságához. A rendszer megfelelő működéséhez az ABS jeladók kulcsszerepet játszanak. Ezek a jeladók érzékelik a kerekek forgási sebességét, és információt továbbítanak az ABS modulnak, amely ez alapján szabályozza a fékrendszert.
Az ABS Működése
Az ABS rendszer egy olyan menetbiztonságot javító rendszer, ami képes a fékerőt csökkenteni és növelni annak érdekében, hogy a gépjármű irányítható maradhasson. A vezérlőegység a kerekeknél elhelyezett fordulatszámmérőtől származó adatokat kiértékeli, és amennyiben szükséges, az ABS tömb (hidraulikatömb) szabályozza a fékfolyadék nyomását mágnesszelepek segítségével. Ez annyit jelent, hogy amikor az ABS aktív, akkor csökkenti a fékerőt, ellenkező esetben átáramlik a rendszerben a fékfolyadék.
Az ABS akkor kapcsol be, amikor vészfékezésnél érzékeli, hogy a fék blokkol, nem forog a kerék.
Suzuki Swift, Ignis és SX4 Típushibák
A 2005 után gyártott Suzuki gépjárművekben többféle típushiba is előfordulhat. A leggyakoribb a váltóhiba, illetve az ABS tömb meghibásodása. Bár a legtöbb Suzuki által nyújtott alapvető megbízhatóságnak és viszonylag olcsó szervizelhetőségnek köszönhetően még máig közkedvelt típusok.
Az ABS rendszer hibája leginkább a 2005 utáni Swift, Ignis és SX4 típusokat érinti. Ilyenkor vagy a blokkolásgátló funkcióért felelős elektronika vagy maga az ABS kocka adja meg magát. A fékkörökbe víz kerül, így az ABS kockába is, ami rozsdásodázhoz vezet. Ennek eredményeképp az ABS tömb szelepeihez is eljut a hordalék, eltömődik.
Gyakori eset még, hogy az autók kerekeinél található sebességmérő szenzor gyűrűjén lévő fogazat letörik, így hibás adatokat továbbít a vezérlőegységnek.
Az ABS Jeladó Hibájának Jelei
De mi történik, ha a jeladók nem működnek megfelelően?
- Az egyik leggyakoribb jel, hogy az ABS jeladóval probléma van, az az ABS figyelmeztető lámpa megvilágítása a műszerfalon.
- Az ABS rendszerrel kapcsolatos problémák esetén a fékpedál érzékenyebbé vagy keményebbé válhat.
- Az ABS rendszer egyik fő előnye, hogy megakadályozza a kerekek blokkolását erős fékezés során.
- Egyes esetekben az ABS jeladó hibás működése miatt atipikus zajok hallhatók a fékezés során.
- Az ABS rendszer nem csak a fékezési hatékonyságot növeli, hanem segíti az autó kormányozhatóságát is veszélyes helyzetekben.
Az ABS Kocka Hibájának Leggyakoribb Jelei
Hogyan tudjuk megállapítani, hogy hibás az ABS kocka? A legtöbb esetben csak aktív állapotban lehet észrevenni (amikor vészfékezünk), hogy a rendszer nem megfelelően működik. Suzuki Swift, SX4 és Ignis esetén szinte kivétel nélkül az alábbi hibajelenségek fordulnak elő:
- Beesik a pedál
- Felpuhul, lent fog a fék
- Szivárog a fékolaj
- Fékkörökbe nem jut fékolaj
Mi a Teendő, Ha Hibás az ABS Kocka?
Legkézenfekvőbb megoldásnak tűnhet a hibás alkatrész cseréje egy új alkatrészre. Viszont ez két okból sem ajánlott: az új alkatrész nagyon drága a bontott vagy felújított alkatrész akár 5-szörösébe is kerülhet, valamint az új alkatrész is típushibás lehet.
A bontott alkatrésznek az előélete ismeretlen. Fennáll a veszélye, hogy egy olyan autóból származik, ahol elhanyagolták a kétévenkénti fékfolyadék cseréjét és az egyéb karbantartását a fékrendszernek.
Minden a Vezérműtengely Jeladóról
Javasolt a felújított ABS kocka beszerzése, mivel kedvezményes áron hozzá lehet jutni, illetve az esetleges típushibák már javítva vannak benne.
Megelőzés
Megelőzés céljából a legfontosabb gyártó által közzétett használati utasításban leírtak betartása, tehát a legalább 2 évenkénti fékfolyadék-csere az előírt fékolajjal. Ez azért nagyon fontos, mert a fékfolyadék időben vízzel telítődik, ami elősegíti az elemek rozsdásodást.
Az így létrejövő szennyeződések belekerülnek a fékkörökbe, ami okozhatja az ABS kocka szelepeinek a beragadását is. Ilyenkor láthatóan besötétedik a fékfolyadék, állaga zavaros és szennyezett lesz.
Hibaelhárítás Lépései
- Diagnosztikai teszt: Az első lépés mindig az ABS rendszer diagnosztikai tesztje kell legyen.
- Jeladó ellenőrzése: A hibás jeladó fizikailag is sérült vagy koszos lehet.
- Jeladó cseréje: Ha a jeladó hibásnak bizonyul, a legjobb megoldás annak cseréje.
Az ABS jeladó létfontosságú eleme az ABS rendszernek, így fontos, hogy mindig megfelelően működjön. A fent említett jelek közül bármelyiknek a jelenléte esetén azonnali cselekvés szükséges.
Esettanulmányok: Kerékfordulatszám-Szenzorok Hibái
Elcsépelt közhely, hogy az ABS- és ESP-rendszerek legsérülékenyebb elemei - elhelyezésükből adódóan - a kerékfordulatszám-szenzorok. Az alábbiakban az angol Pico Technology műszergyártó gyakorlatából ismertetünk két érdekes esetet.
Suzuki Swift jeladó hibaelhárítás
A Korrózió és a Szenzortartó Lemez
Egy indukciós kerékfordulatszám érzékelőkkel szerelt gépjárműnél fékezéskor, kis sebességnél fékpedálremegés jelentkezett, mivel az ABS rendszer működésbe lépett. Azonban az útfelület állapota nem indokolta az ABS rendszer beavatkozását. Fékezéskor, nagyobb sebességnél az indokolatlan ABS beavatkozás nem jelentkezett, csak kisebb sebességtartományban.
Az ABS hibajelző lámpa nem jelzett hibát, tehát valamilyen oknál fogva az elektronika a kis sebességek tartományában úgy érzékelte, hogy valamelyik kerék, vagy kerekek blokkolási határra kerültek.
Hibakereséskor mindegyik szenzor közel azonos 1,8 kΩ ellenállású volt.
1. ábra: A két hátsó kerékfordulatszám-szenzor jelei
Oszcilloszkópot csatlakoztatva a két hátsó szenzor vezetékeire, körülbelűl 15-20 km/h sebességgel forgatva a kerekeket az 1. ábrán látható jellefutás volt látható. A kék feszültségjel a jobb, míg a piros a bal hátsó kerék jele volt.
A bal hátsó kerék sebességjelében szabályos időközönként jellegében azonos formájú ,,zavar” látható. Mivel a szenzor végeredményképpen működőképes volt, ezért a póluskerék került vizsgálat alá.
Amikor a bal hátsó féltengely kiszerelésre került, a póluskerék egy szakaszán fényes fogfelszín látszott (2. ábra). A fog-fogárok geometriájában nem látszottak lényeges eltérések, a sebességjel ,,zavartságának” egyes részei megegyeztek a már említett fényes fogfelületek elhelyezkedésével.
Ismert, hogy a póluskerekek többnyire mágnesesen passzív, lágymágneses anyagból készülnek. Ha rotor nem mágnesezhető (nem ferromágneses) anyagból készül, akkor az indukciós szenzor saját mágneses terében nem jön létre fluxusváltozás, azaz nincs, vagy nem elégséges a létrejövő feszültségjel.
2. ábra: A hibás póluskerék és oszcillogram részlete
A póluskerék mágnesezhetősége könnyen ellenőrizhető egy mágnesdarabbal. A mágnes szintén látható a 2. ábrán. A rotor fogainál - a fényes fogfelületeken kívül - kellő vonzóerő volt érezhető, azonban a számokkal jelölt helyeken a vonzóerő lényegesen lecsökkent. Főleg az 1-el és 2-vel jelölt helyeken.
A későbbiekben kiderült, hogy egy sérülésből adódóan a póluskereket egy ,,aranykezű mester” javította. Ami mechanikai szempontok alapján (geometriai alakhelyesség) tökéletes volt csak a mágnesezhetőség változott. Úgy tűnt, ez okozta, hogy fékezéskor, kis sebességnél, a nem megfelelő feszültségjel alapján az ABS elektronika blokkolási hajlamot érzékelt, és beavatkozott.
Azonban a póluskerék cseréje után a próbakör alatt ismételten jelentkezett az eredeti hibajelenség. Tehát még máshol is hiba volt a rendszerben.
Az 1. ábrán látható oszcillogram azonban nem utalt egyéb hibára, a hátsókerekek feszültségjeleinek frekvenciája azonos volt, az amplitúdók nem különböztek lényegesen.
Az első tengelynél lévő kerekek mérésénél is hasonló volt a helyzet. Igen ám, de mi van, ha a két tengely kerekei közötti sebességjeleket hasonlítjuk össze?
A gyakorlatban azonos keréksebességeknél a tengelyek között lehet a jelfrekvenciák között különbség (eltérő fogszámú póluskerekek esetén), azonban a feszültség amplitúdóknak közel azonosaknak kell lenniük.
3. ábra: A bal hátsó és bal első kerékfordulatszám-szenzorok jelei
Körülbelül 15-20 km/h sebességgel forgatva a bal első és hátsó kerekeket a 3. ábrán láthatóan lényeges különbség volt az amplitúdók között! Ugyanilyen jellegű volt a regisztrátum a jobb oldali kerekek vizsgálata esetén is.
Ugyan gyanús volt, hogy miért mindkét első keréknél ugyanaz a hibajelenség (alacsony amplitúdó), de ennek ellenére az első keréksebesség-szenzorok tüzetesebb vizsgálat alá kerültek.
Már a szemrevételezés során látható volt a szenzorokat tartó lemezek és a kerékagy közötti korróziós nyomok. Mindkét oldali szenzortartó lemezeket leszerelve láthatóvá vált, hogy a kerékagyak és a lemezek között kialakult rozsda eldeformálta a szenzortartó lemezeket (4. ábra).

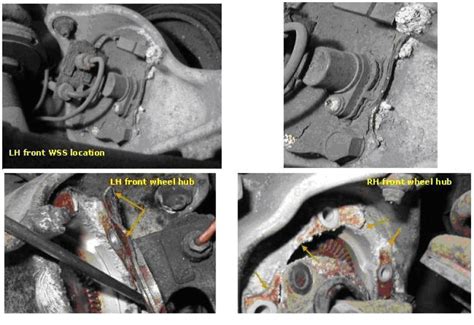

4. ábra: Rozsdafoltok a bal és jobb első jeladó tartólemeze és a kerékagy között
Így megváltozott a szenzorok és a póluskerekek közötti távolság, ezáltal a feszültség jel amplitúdója is. A rozsda eltávolítása és a lemez visszaegyengetése után a hibajelenség megszűnt.
A Mágneses Tömítőgyűrű és a Légrés Esete
Az alábbi eset egy 2000-es évjáratú BMW 5-ös sorozatú, előzőekben már mások által is javítani próbált gépkocsival esett meg. Az ABS és ESP rendszer működésképtelensége miatt - melyet a hibavisszajelző lámpák is jeleztek - hibakód kiolvasás történt.
A diagnosztikai műszer az egyik hátsó kerékfordulatszám szenzort írta ki hibásnak. A hibakód törlése után a gyújtásráadást követően az elektronika nem jelzett hibát. Egy rövid próbakör megtétele után azonban a már előzőekben kiolvasott hibakód újból megjelent.
Ekkor a két hátsó kerékfordulatszám szenzorra oszcilloszkópot kötöttek rá, és a gépjárművet megemelve, a két hátsó kereket lassan forgatva, az 5. ábrán látható oszcillogramot rögzítették.
5. ábra: A hátsó kerekek fordulatszámszenzorainak a jele
A képről a négyszögjelek alapján könnyen felismerhető, hogy aktív fordulatszám szenzorokkal rendelkezik a gépjármű, továbbá hogy az egyik szenzor jele nem folytonos.
A szenzort tüzetesen megvizsgálva kiderült, hogy az szinte vadonatúj, azaz valaki nemrég cserélhette ki. Ezek után a kerékagy lett megbontva, hogy a kerékcsapágy mágneses tömítőgyűrűjének állapotát lehessen ellenőrizni.
A szemrevételezés során kiderült, hogy a tömítőgyűrű körülbelül a csapágykerületének egyharmadán be volt nyomódva, azaz szereléskor beljebb mozdult az eredeti pozíciójához képest.
A csapágycsere, a kerékagy összeszerelése és a hibakód törlés után a hiba a próbaút alatt már nem jelentkezett. Azaz a fenti hiba csapágycsere közben történt, amikor is a szenzorgyűrű egy szegmensét megnyomták, így megnövekedett a légrés szenzorvég és a mágneses tömítőgyűrű egy része között, a jelképzés bizonytalanná vált.
forrás: www.picoauto.com
Ha azt tapasztalja, hogy beesik a fékpedál, lent fog a fék vagy szivárog a fékolaj az ABS vezérlő valószínűleg meghibásodott. Lehet, hogy elmaradt a 2 évente kötelezően elvégzendő fékfolyadék csere?
Sajnos további meghibásodást is okozhatnak a lerakódott szennyeződések, melyek a szelepek, illetve az ideiglenes tartályok károsodásához vezethetnek.
A diagnosztika a meghibásodás ellenére nem mutat hibakódot, nem világít az ABS lámpa. A fékhatás lassabb, a fékpedál a szokásosnál lejjebb fog, hirtelen becsúszik, az autó keresztbe áll az úton.
A bontottan vásárolt ABS kocka beépítését nem javasoljuk! Széria hibásak, így szinte garantált hogy a használt ABS tömb rövid időn belül újra meghibásodik.
Hosszú távon szeretne biztonságos fékrendszert? Figyelem! Az ABS vezérlő javítás komoly szakértelmet és tapasztalatot igényel.
A blokkolásgátló (ABS - Anti-lock Braking System) ma már része a legtöbb autó alapvető felszerelésének. Biztonsági eszköz, ami mellett erőteljes fékezéskor rövidebb fékúttal, könnyebb irányíthatósággal számolhatunk, emellett egészen jól véd attól, hogy az autó kipördüljön a rossz útviszonyok miatt.
