Stilo Kihangosító Bekötés: Rajzok és Hasznos Tippek

Ez a cikk a Fiat Stilo kihangosítójának bekötéséhez nyújt segítséget, beleértve a kormánykerék gombvezérlő adapterek használatát és a kínai fejegységek bekötésével kapcsolatos tanácsokat. A cikkben szó lesz még autórádiók, hangszórók és erősítők bekötéséről is.

Kormánykerék Gombvezérlő Adapter Fiat Stilo-hoz

A kormánykerék gombvezérlő adapter segítségével megtarthatja az eredeti rádióvezérlési funkciókat a kormánykeréken, amikor az eredeti rádiót egy utángyártott egységre cseréli. Fontos, hogy összehasonlítsa a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy azok technikailag és vizuálisan is egyeznek.

Telepítés előtt ellenőrizze, hogy a járműben az egyik felsorolt eredeti rádiót használták-e. A végleges összeszerelés előtt mindig tesztelje a jármű funkcióit, a rendszer beállításait és a kormánykerék vezérlést (SWC).

A következő járművekhez használható:

Fiat Bravo (ZAF 198) (2007/04 -> 2014/01) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus
Fiat Ritmo (2007 -> 2014) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus
Fiat Stilo (ZAF 192) (2001/08 -> 2004/09, 2003/06 -> 2006/04, 2006/04 -> 2008/01) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus, Blue&Me rendszerrel rendelkező járművek esetén a Silverbox modult meg kell tartani, Visteon OEM egység nélkül.

CAN Bus Információk

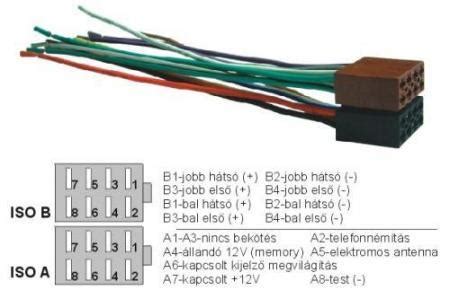

Csatlakozás: ISO csatlakozó
Járművek OEM Blaupunkt/VDO egységgel
Járművek ISO tápcsatlakozóval rendelkező CAN Bus rendszerrel
Blue&Me rendszerrel rendelkező járművek esetén a Silverbox modult meg kell tartani
Járművek Visteon OEM egység nélkül

Biztosított interfészek: +12V gyújtás (Klemme 15), +12V világítás (Klemme 58), +12V tolatás, GND kézifék

Eladó Abarth oldalszoknya Stilo-hoz

Kimenetek maximális terhelése: 100 mA

100 mA feletti terhelés esetén: min.

Kínai Fejegységek Bekötése és Problémák Megoldása

Sokan választanak kínai 2 DIN-es fejegységeket autóikba. Ezeknek a bekötése néha problémás lehet, különösen a kormány távvezérlővel kapcsolatban. A hangosítás fel-le és a némítás funkciók beállítása nem mindig egyszerű.

Ha a kínai fejegység órája a gyújtás levételkor elfelejti a beállított időt, érdemes ellenőrizni, hogy az új androidban lehet-e az órát GPS vagy hálózat alapján beállítani. Ha igen, akkor saját magát szinkronizálja, így elvileg pontosan fog járni. Alternatív megoldásként átállíthatja manuális módra, és kézzel beállíthatja az órát a kocsi órájához igazítva.

Ha tolatókamerát szeretne bekötni, de nem jelenik meg a kép, ellenőrizze a következőket:

Fiat Stilo klíma működése

A kamera önmagában kifogástalanul működik-e.
Az AV bemeneten normális, jó képet ad-e a kamera.
A tolatólámpa + pólusáról jövő (piros) vezetéket a fejegység „Reverse”, „Reversing” vagy egyéb jelölésű vezetékéhez kötötte-e.

Egyes fejegységek (nem mondom, hogy az összes kínai) tud olyat, hogy ha átvált a kép (várja a kamera jelet) akkor egy vezetéken kiad 12 Voltot. Na ez tökéletesen felhasználható a kamera tápellátásra.

Android fejegység Canbus beállítás

Hangszórók és Erősítők Bekötése

Ha hangszórókat szeretne cserélni, fontos, hogy a megfelelő méretű és típusú hangszórókat válassza. A szerelési mélységre és a hangszórók impedanciájára is figyelni kell.

Ha erősítőt szeretne bekötni, győződjön meg róla, hogy a fejegység megfelelő kimenetekkel rendelkezik. Fontos, hogy a mélynyomó használata esetén mindig a Subwoofer kimenetet használja.

Az erősítőn a crossover (frekvenciaszűrő) kapcsolót Full vagy HPF állásban illene lennie, ha LPF akkor az rossz. Ha így sem jelenik meg a magasabb hang, akkor érdemes megnézni a fej beállításait is. Sw controll-nál jó helyen járhatsz. REAR SP-t ful-ra állítani (teljes hangsáv, nem subwoofer (SW)), mivel van hátsó két hangszóród is ahogy kivettem, PREOUT-ot meg szintén REA-ra (REAR), mivel a két ovál sem mélynyomónak (SW) lesz használva.

Ha a hangszórókból csak mély hangokat lehet hallani, ellenőrizze, hogy a fejegységen a megfelelő beállítások vannak-e kiválasztva. A pioneer fejegységekben például van egy "sw controll" beállítási lehetőség, amely a leírás szerint pontosan ezt a mélynyomó/szélessávú hangszóró választási lehetőséget biztosítaná, amennyiben van a hátsó kimenetre is hangszóró csatlakoztatva!

Használati Tippek Stilo Párásítóhoz

Tipp: Ha a hátsó hangfalak jóval hangosabban szólnak, mint az elsők, annak oka lehet, hogy az első hangszórók mögött nincs zárt hangdoboz. Ebben az esetben megpróbálhatja lezárni a hangszórók mögötti teret, hogy javítsa a hangzást.

Egyéb Tippek és Tanácsok

Az igénytelen módon végzett autórádió beszerelés veszélyes!
A műszerfalból kilógó kábelek káosza első ránézésre ijesztő lehet, de nem kell megijedned.
Ha a lehető legolcsóbb lehetőség kell, akkor a használt normálisabb márkák között nézz szét szerintem (Pio, Kenwood, Sony, Blaupunkt stb).

Táblázat: Hibaelhárítási Tippek

Probléma	Lehetséges Okok	Megoldás
Nincs hang a hangszórókból	Hibás bekötés, némítás be van kapcsolva, hibás hangszórók	Ellenőrizze a bekötéseket, kapcsolja ki a némítást, cserélje ki a hibás hangszórókat
Nem működik a kormány távvezérlő	Hibás adapter, rossz beállítások	Ellenőrizze az adapter kompatibilitását, állítsa be a kormány távvezérlőt a fejegységen
Nem jelenik meg kép a tolatókamerán	Hibás bekötés, hibás kamera, rossz beállítások	Ellenőrizze a bekötéseket, cserélje ki a hibás kamerát, állítsa be a tolatókamerát a fejegységen
