Robogó Kontrasztrugók: Színek, Jelentések és a Tökéletes Beállítás

A robogók népszerűsége töretlen, hiszen kényelmes, gazdaságos és agilis közlekedési eszközt jelentenek a városi dzsungelben. Azonban kevesen tudják, hogy a motor teljesítményének és a menetkomfortnak az egyik legfontosabb, mégis gyakran figyelmen kívül hagyott eleme a kontrasztrugó.

Ez a látszólag egyszerű alkatrész kulcsfontosságú szerepet játszik a robogó fokozatmentes váltójának (CVT) működésében, és alapjaiban befolyásolja a jármű gyorsulását, végsebességét, sőt, még a fogyasztását és az alkatrészek élettartamát is.

A Kontrasztrugó Szerepe a Robogó Hajtásláncában

A robogók hajtásláncának bonyolult rendszerében a kontrasztrugó a hátsó szíjtárcsa, más néven a nyomatékváltó egység szerves része. Feladata, hogy ellenállást fejtsen ki a variátor által a meghajtószíjra gyakorolt nyomással szemben, ezzel szabályozva a szíj mozgását a tárcsákon.

Ez az ellenállás biztosítja a megfelelő áttételi arányt a motor fordulatszámának és a jármű sebességének függvényében. A kontrasztrugó keménysége, anyaga és hossza mind olyan paraméterek, amelyek finomhangolással optimalizálhatók a vezető igényeihez és a robogó motorjának karakterisztikájához.

A robogó kontrasztrugó, amelyet gyakran nyomórugónak vagy hátsó rugónak is neveznek, a robogó automatikus, fokozatmentes sebességváltó rendszerének (CVT - Continuously Variable Transmission) egyik legfontosabb alkotóeleme. A CVT rendszer lényege, hogy folyamatosan változtatja az áttételi arányt, ezáltal mindig optimális fordulatszámon tartja a motort, függetlenül a jármű sebességétől.

Dio alapjárati gondok okai

A CVT rendszer alapvetően két fő egységből áll: az első, motoroldali egység a variátor, a hátsó, kerékoldali egység pedig a kuplung és a nyomatékváltó. A variátor görgőkkel és egy mozgatható tárcsával dolgozik, míg a hátsó egység egy fix és egy mozgatható tárcsából, a kuplungból, valamint a kontrasztrugóból áll. A két egységet egy speciális, erős hajtószíj köti össze.

Amikor a motor fordulatszáma nő, a variátor görgői centrifugális erő hatására kifelé mozdulnak, összenyomva a variátor tárcsáit. Ezáltal a hajtószíj magasabbra kúszik a variátor tárcsáin, megnövelve az első áttételi arányt. Ezzel egyidejűleg a szíjnak lejjebb kell mozognia a hátsó tárcsákon. Ehhez azonban a kontrasztrugó ellenállását kell legyőznie, amely összenyomódik, lehetővé téve a hátsó tárcsák szétnyílását.

Ez a folyamatosan változó áttétel teszi lehetővé, hogy a motor mindig a legoptimálisabb fordulatszám-tartományban működjön, legyen szó indulásról, gyorsításról vagy egyenletes haladásról. A kontrasztrugó működésének megértése kulcsfontosságú ahhoz, hogy optimalizálni tudjuk robogónk teljesítményét és menetkomfortját.

Ahogy korábban említettük, a rugó a hátsó szíjtárcsa mozgatható felét nyomja. A rugó keménysége határozza meg, hogy mekkora erőre van szükség a hátsó tárcsák szétnyitásához, azaz a “magasabb fokozatba” váltáshoz.

A Kontrasztrugó Keménységének Hatása

Ha a kontrasztrugó túl puha, a hátsó tárcsák könnyebben szétnyílnak. Ez azt jelenti, hogy a motor gyorsabban felvált a magasabb áttételekbe. Ennek eredményeként a robogó alacsonyabb fordulatszámon pörög gyorsítás közben, ami kezdetben gyengébb gyorsulást eredményezhet. Viszont, ha a motor elegendő nyomatékkal rendelkezik alacsony fordulatszámon, akkor a végsebesség elérhetősége javulhat, mivel a szíj könnyebben eljut a külső pozícióba a variátoron és a belső pozícióba a hátsó tárcsán.

Malaguti robogó alkatrészek motorszám alapján

Ezzel szemben, ha a kontrasztrugó keményebb, nagyobb ellenállást fejt ki. A motor magasabb fordulatszámon fog pörögni, mielőtt a hátsó tárcsák szétnyílnának, és a szíj magasabb áttételbe váltana. Ez általában jobb gyorsulást eredményez, különösen az induláskor és közepes sebességnél, mivel a motor a teljesítménysávjának csúcsán dolgozik. A keményebb rugó jobban feszíti a szíjat, csökkentve a csúszás esélyét.

A kontrasztrugó kiválasztása tehát egyfajta kompromisszum a gyorsulás, a végsebesség és az üzemanyag-fogyasztás között. Nincs egyetlen “legjobb” rugó, hiszen a megfelelő választás függ a motor típusától, a variátor beállításától (görgők súlya), a kuplungrugók keménységétől, a vezető súlyától és a használat jellegétől.

A kontrasztrugó nemcsak a teljesítményre, hanem a vezetési élményre is hatással van. Egy jól beállított rugó simább, egyenletesebb gyorsulást biztosít, minimalizálva a rángatásokat és a hirtelen fordulatszám-ingadozásokat. Ez jelentősen hozzájárul a robogózás komfortjához és a vezető magabiztosságához.

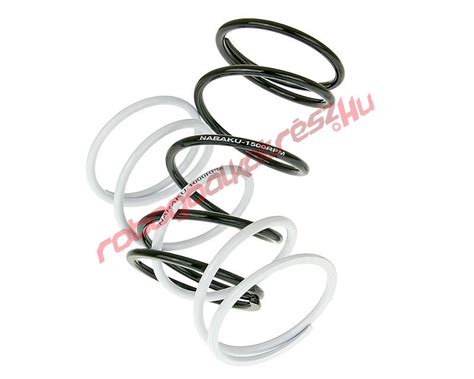

A Kontrasztrugók Típusai és Jellemzői

A robogó kontrasztrugók széles választékban kaphatók, és különböző paraméterek alapján csoportosíthatók. A legfontosabb jellemző a keménység, amelyet általában Newton/milliméterben (N/mm) vagy százalékos értékben adnak meg a gyári rugóhoz képest.

Gyári (OEM) rugók: Ezek a rugók a robogó gyári beállításainak felelnek meg, és általában az átlagos felhasználó igényeit szolgálják ki, kompromisszumot kínálva a teljesítmény, a fogyasztás és az élettartam között.
Lágyabb rugók (pl. fehér, sárga): Ezek a gyári rugónál puhábbak, és ritkán használják őket tuning céljából, hacsak nem extrém könnyű variátorgörgőkkel kombinálják, vagy nagyon specifikus körülmények között.
Közepesen kemény rugók (pl. sárga, piros, kék): Ezek a leggyakrabban használt tuning rugók. Növelik a motor fordulatszámát a gyorsítás során, javítva ezzel az indulási dinamikát és a köztes gyorsulást. Ideálisak enyhén tuningolt motorokhoz (pl. sportkipufogó, tuning variátor).
Nagyon kemény rugók (pl. lila, zöld): Ezeket általában erősen tuningolt motorokhoz (pl. nagyobb hengerűrtartalom, portolt henger, tuning karburátor) használják, amelyek magasabb fordulatszámon adják le a maximális teljesítményt.

Fontos megjegyezni, hogy a színkódok nem univerzálisak. Egy “piros” rugó az egyik gyártónál közepesen kemény, míg egy másiknál már nagyon kemény lehet. Ezért mindig a gyártó specifikációit és a Newton/milliméterben megadott értéket kell figyelembe venni.

Amit a robogó kipufogó javításról tudni kell

A keménységen kívül a rugó anyaga és hossza is számít. A jobb minőségű rugók általában edzett acélból készülnek, ami hosszabb élettartamot és stabilabb teljesítményt biztosít. A rugó hossza is befolyásolja az előfeszítést, ami szintén hatással van a CVT működésére.

A gyártók között is vannak különbségek. A legismertebb és legelismertebb márkák, mint például a Malossi, a Polini, a Stage6 vagy a Top Performances, széles választékot kínálnak, és termékeik megbízható minőséget képviselnek.

A helyes rugó kiválasztása tehát nem csupán a keménység megállapításából áll, hanem figyelembe kell venni a motor egyéb módosításait, a vezető súlyát, a használat célját és a kívánt vezetési élményt is.

A robogó kontrasztrugó kiválasztása nem csupán egy alkatrész cseréje, hanem egy komplex döntés, amely több tényezőtől is függ. A cél mindig az, hogy a motor a lehető leghatékonyabban működjön, a teljesítménysávja optimálisan legyen kihasználva, és a vezető számára a legkényelmesebb és legélvezetesebb legyen az utazás.

A Kontrasztrugó Kiválasztásának Szempontjai

A motor állapota: Ez az egyik legmeghatározóbb tényező. Egy gyári, érintetlen motorhoz általában a gyári vagy ahhoz nagyon közel álló keménységű kontrasztrugó a legmegfelelőbb. Ennek oka, hogy a gyártók a motort a gyári beállításokhoz optimalizálták. Ha azonban a motoron módosításokat végeztünk (pl. sportkipufogó, tuning variátor, nagyobb hengerűrtartalom), akkor szinte biztosan keményebb rugóra lesz szükség. A sportkipufogó például gyakran magasabb fordulatszámon adja le a maximális nyomatékot, amit egy keményebb kontrasztrugó tud kihasználni.
A variátor görgői: A kontrasztrugó és a variátor görgői kéz a kézben dolgoznak. Ha a görgők túl könnyűek, a motor túl magas fordulatszámon pöröghet, mielőtt a variátor felváltana, ami indokolatlanul nagy terhelést jelent a motornak és a rugónak is. Ha a görgők túl nehezek, a motor alacsony fordulatszámon, erőtlenül működhet. Egy keményebb kontrasztrugó gyakran könnyebb görgőkkel párosul a tuningolt motorokban, hogy a motor gyorsabban érje el a teljesítménysávját, és ott is maradjon.
A kuplungrugók: A kuplungrugók felelnek az indulási fordulatszámért. Ha a kuplungrugók túl lágyak, a kuplung túl hamar zár, mielőtt a motor elérné a megfelelő nyomatékot, ami lomha indulást eredményez. Ha túl kemények, a motor túl magas fordulatszámon pörög induláskor, ami felesleges zajjal és kopással jár. A kontrasztrugó és a kuplungrugók közötti összhang is fontos.
A vezető súlya és a használat jellege: Egy nehezebb vezető vagy gyakori utasszállítás esetén a robogónak nagyobb erőre van szüksége az induláshoz és a gyorsításhoz. Ebben az esetben egy kicsit keményebb kontrasztrugó segíthet a motor teljesítményének jobb kihasználásában, elkerülve a motor “fulladását” alacsony fordulatszámon.

Városi használat esetén, ha sokat közlekedünk városban, ahol gyakori a megállás és az indulás, a jobb gyorsulás és a dinamikusabb gázreakció prioritást élvezhet. Magasabb tengerszint feletti magasságban, ahol ritkább a levegő, a motor teljesítménye csökken. Ilyen körülmények között a rugó és a görgők finomhangolása még kritikusabbá válhat.

A kontrasztrugó kiválasztása tehát egy folyamatos finomhangolási folyamat része. Gyakran több rugót is ki kell próbálni, különböző variátorgörgő-kombinációkkal, hogy megtaláljuk azt az optimális beállítást, amely a legjobban illeszkedik a robogónkhoz, a vezetési stílusunkhoz és az elvárásainkhoz.

Robogó ellen-/nyomatékrugójának magyarázata

A Kontrasztrugó Elhasználódása és Cseréje

Ahogy minden mechanikus alkatrész, a robogó kontrasztrugó is elhasználódik az idő múlásával és a használat során. A rugó folyamatosan nyomásnak és hőmérséklet-ingadozásnak van kitéve, ami hosszú távon csökkenti az erejét és rugalmasságát.

Az elhasználódott vagy hibás kontrasztrugó számos kellemetlen tünetet okozhat, amelyek rontják a robogó teljesítményét és a menetkomfortot.

Gyengébb gyorsulás: Az egyik leggyakoribb jel, ha a robogó gyorsulása érezhetően romlik, különösen induláskor vagy alacsony sebességről történő gyorsításkor. Ez akkor fordul elő, ha a rugó meggyengült, és nem képes elegendő ellenállást kifejteni a variátorral szemben. Ennek következtében a motor túl hamar “felvált” magasabb áttételbe, mielőtt elérné a nyomatékos fordulatszám-tartományát.
Túlzottan magas fordulatszám: Bár paradoxnak tűnhet, egy elgyengült kontrasztrugó néha azt is okozhatja, hogy a motor túlzottan magas fordulatszámon pörög a megszokott sebességnél. Ez azért történhet, mert a rugó nem képes megfelelően visszatartani a szíjat a hátsó tárcsákon, így a szíj nem jut el a legoptimálisabb pozícióba a “legmagasabb fokozatban”.
Szíjcsúszás: A kontrasztrugó egyik fő feladata a hajtószíj megfelelő feszességének biztosítása. Ha a rugó meggyengül, nem képes elegendő nyomást gyakorolni a hátsó tárcsákra, ami szíjcsúszáshoz vezethet. A szíjcsúszás éles, csikorgó hanggal járhat, különösen gyorsításkor, és jelentős teljesítményvesztéssel jár.
Egyenetlen teljesítményleadás: Egy hibás rugó miatt a robogó teljesítményleadása egyenetlenné válhat. Előfordulhat, hogy a motor hol hirtelen ránt egyet, hol pedig erőtlenül, lassan gyorsul.
Megnövekedett üzemanyag-fogyasztás: Mivel az elgyengült rugó miatt a motor gyakran magasabb fordulatszámon pörög, vagy nem optimális áttételben dolgozik, az üzemanyag-fogyasztás jelentősen megnőhet.
Zajok a hajtásláncból: Bár a kontrasztrugó önmagában ritkán okoz zajt, a nem megfelelő működése miatt a hajtószíj, a variátor vagy a kuplung túlterhelődhet, ami különböző zajokat (pl. csikorgás, zörgés) produkálhat a hajtáslánc területéről.
Teljesítményvesztés emelkedőn: Ha a robogó korábban könnyedén vette az emelkedőket, de most érzékelhetően lassabban és erőtlenül mászik fel rajtuk, az is utalhat a kontrasztrugó gyengülésére.

Ha a fenti tünetek közül bármelyiket tapasztalja, érdemes ellenőrizni a kontrasztrugó állapotát. Egy egyszerű vizuális ellenőrzés is sokat segíthet (repedések, deformációk), de a legbiztosabb módszer a rugó keménységének mérése vagy egy új, megfelelő rugóval való összehasonlítása.

A robogó kontrasztrugó cseréje egy olyan karbantartási feladat, amelyet megfelelő szerszámokkal és némi műszaki érzékkel otthon is elvégezhetünk. Fontos azonban a precizitás és a biztonsági előírások betartása, mivel a CVT rendszerben nagy erők hatnak, és a nem megfelelő összeszerelés komoly károkat okozhat.

A Kontrasztrugó Cseréjének Lépései

Rögzítő szerszám használata a hátsó kuplungharang és a szíjtárcsa rögzítéséhez, hogy le tudjuk lazítani az anyát.
A burkolatot rögzítő csavarok meglazítása és eltávolítása, majd a burkolat óvatos eltávolítása.
A variátor anyájának meglazítása, a variátor görgőinek és a belső tárcsának eltávolítása.
A kuplungharangot rögzítő anya eltávolítása.
A hátsó szíjtárcsa egység szétszerelése (vigyázat, a rugó nagy feszültség alatt van, speciális rugóösszenyomó szerszám használata ajánlott).
A megfelelő pontok (pl. perselyek) megkenése, a rugó összenyomása (szerszámmal vagy óvatosan kézzel) és rögzítése az anyával.
A hajtószíj visszahelyezése.

A kontrasztrugó cseréje után ajánlott egy rövid próbakör, hogy ellenőrizze a működést. Figyeljen a motor fordulatszámára, a gyorsulásra és a hajtásláncból érkező zajokra. A gondos és precíz munka kulcsfontosságú a kontrasztrugó cseréjekor.

A Kontrasztrugó Hatása a Vezetési Élményre

A robogó kontrasztrugó szerepe messze túlmutat a puszta teljesítményoptimalizáláson. Bár a gyorsulás és a végsebesség javítása gyakran a fő motiváció a cseréjére, valójában jelentős mértékben hozzájárulhat a kényelmesebb és simább utazási élményhez.

Sima és egyenletes gyorsulás: A legkézzelfoghatóbb előny a sima és egyenletes gyorsulás. Egy megfelelően megválasztott kontrasztrugó biztosítja, hogy a CVT rendszer zökkenőmentesen és fokozatosan változtassa az áttételi arányokat. Ez azt jelenti, hogy a robogó induláskor és gyorsításkor nem rángat, nem torpan meg, hanem folyamatosan, erőlködés nélkül húz. Ez a fajta egyenletes erőátvitel különösen nagy előny a városi forgalomban, ahol gyakori a megállás és az indulás, és a hirtelen rántások fárasztóak lehetnek.
Optimális fordulatszám-tartomány: A kontrasztrugó segít abban, hogy a motor a legoptimálisabb fordulatszám-tartományban működjön. Egy gyengült vagy nem megfelelő rugó miatt a motor túlzottan magas fordulatszámon pöröghet, ami nemcsak zajos, hanem vibrációkat is okozhat. A feleslegesen magas fordulatszám okozta zaj és rezonancia hosszú távon kellemetlenné teheti az utazást, és fárasztó lehet a vezetőnek.
Csökkentett vibráció: A hajtásláncban keletkező vibrációk jelentősen rontják a menetkomfortot. Ha a kontrasztrugó nem tartja megfelelően feszesen a hajtószíjat, vagy ha a CVT rendszer nem működik harmonikusan, az felesleges vibrációkat generálhat, amelyek átterjednek a vázra, a kormányra és az ülésre.
Magabiztosabb irányítás: Amikor a robogó kiszámíthatóan és egyenletesen reagál a gázadásra, a vezető sokkal magabiztosabbnak érzi magát. A hirtelen teljesítményugrások vagy a lomha reakciók bizonytalanságot szülhetnek, különösen vészhelyzetekben vagy sűrű forgalomban.
Hosszabb alkatrész-élettartam: Bár ez közvetetten kapcsolódik a komfortérzethez, de egy optimálisan működő hajtáslánc kevésbé terheli meg a motort és az alkatrészeket. A feleslegesen magas fordulatszám, a szíjcsúszás vagy a rángatózó váltás mind-mind stresszt jelent a motornak, a variátornak, a kuplungnak és magának a hajtószíjnak is. A kevesebb stressz hosszabb élettartamot jelent az alkatrészek számára, ami kevesebb karbantartást és váratlan meghibásodást eredményez.

Összefoglalás

A robogó kontrasztrugó egy kulcsfontosságú alkatrész, amely jelentősen befolyásolja a jármű teljesítményét, üzemanyag-fogyasztását és vezetési élményét. A megfelelő rugó kiválasztása és karbantartása elengedhetetlen a robogó optimális működéséhez és a kényelmes utazáshoz.

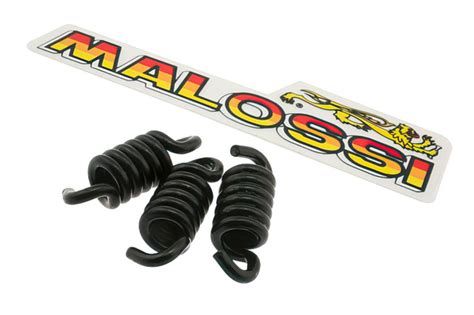

Malossi Kontrasztrugók - Minarelli Motorokhoz

Olasz Malossi gyártmányú minőségi kontrasztrugó Minarelli motoros robogókhoz. A gyártó többféle erősségben is kínálja a terméket annak érdekében, hogy mindenki megtalálja a neki leginkább megfelelőt.

Fehér - Leginkább gyári, illetve enyhén tuningolt robogókhoz javasolt.
Sárga - Sport vas / Alu, esetleg gyengébb mid-race szettek mellé javasolt.
Piros - Mid-Race / Racing / High-end szettek kiegészítőjeként ajánlott elsősorban

A kontrasztrugóra érdemes komolyabb figyelmet szentelni, hiszen néhány ezer kilométer után még a prémium kategóriás termékek is veszítenek erősségükből.

A robogó beállításánál tehát meg kell találni az egyensúlyt a rugó erőssége és a görgősúly között.

Rendes, tisztességes hangolást kizárólag jó állapotú alkatrészekkel lehet véghez vinni. Kopott görgőhöz ne próbáljuk meg megtalálni a megfelelő kontrasztrugót, hullámos variátort pedig ne akarjunk hézagolni szoruló szíjtárcsához.

A Malossi gyár kontrasztrugói (csak úgy mint többi terméke) kiváló minőségűek, rugalmasságukat pedig nagyon sokáig megőrzik (élettartamuk hosszú). Háromféle különböző erősségben kaphatóak.

A rugók erősségét jelző szám, a rugó anyagának vastagságára vonatkozik, tehát minél nagyobb a szám, annál nehezebb összenyomni a kontrasztrugót.

Fontos megjegyezni, hogy kontrasztrugóból többféle hossz létezik (ha típusidegen alkatrészt szerelünk be), azonban ha egy hosszabb és egy rövidebb rugót megmérünk melyeknek véletlenül épp ugyanakkora erő kell hogy összenyomódjanak, akkor is lehet némi különbség a váltási karakterisztikájukban.
