Renault Kipufogó Gyűrű Típusok: Átfogó Útmutató

A Renault kipufogó rendszereinek hatékony működéséhez elengedhetetlenek a megfelelő tömítések és alkatrészek. Ebben a cikkben áttekintjük a különböző kipufogógyűrű típusokat, azok alkalmazási területeit, és a motorfelújítás során felmerülő szempontokat.

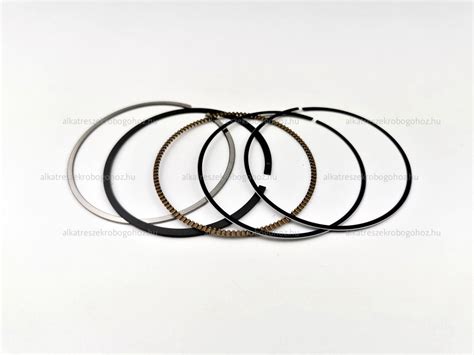

Dugattyúgyűrűk Típusai és Jellemzői

A dugattyúgyűrűk kulcsszerepet játszanak a motor működésében. Feladatuk a hengerfalon az olaj elosztása és a felesleg eltávolítása. A dugattyúgyűrűk feladatairól már az előző cikkemben írtam. Ezeknek megfelelően többféle kialakítású dugattyúgyűrűt különböztetünk meg, attól függően milyen szerepet töltenek be.

Kompresszió Gyűrűk

A legegyszerűbb és legáltalánosabban alkalmazott kompresszió gyűrű a téglalap alakú gyűrű, amelynek két oldala egymással párhuzamos. Ezeknek a belső oldalán éleket illetve beszúrásokat, úgynevezett belső szögeket alakíthatnak ki. Ezt a gyűrűfajtát minden motortípusnál első sorban a második gyűrűhoronyban alkalmazzák. Kettős funkcióval bírnak. Segít a kompresszió gyűrűnek a gázok tömítésében és az olajáteresztő gyűrűnek az olajréteg szabályozásában.

Kúpos Gyűrűk

Ennek a gyűrűnek a futófelülete kúpos, kialakítástól függően a függőlegeshez képest 45-60 szögperc a szögeltérés. Ennek hatására új állapotban a gyűrű csak pontszerűen fekszik fel a hengerfalon, ami nagy felületi nyomás eredményez. Így az elvárt bejárati kopás már rövid működési idő elteltével tökéletes kerek formát és így jó tömítő hatást eredményez. Több 100e km elteltével a kúpos felület lekopik, ilyenkor inkább hasonlít már egy téglalap gyűrűre, de annak szerepét tökéletesen betölti, és még mindig jól tömít. Ez a gyűrűfajta nemcsak tömít, de szerepet játszik az olajfilm kialakításában is. Felfele haladva a gyűrű kúpos kialakítása miatt a gyűrű enyhén felúszik az olajfilmre és kissé eltávolodik a hengerfaltól, miközben maga előtt tolja a felgyülemlett olajat.

Trapéz Gyűrűk

Ha magas hőmérséklet alakul ki vagy nagy a veszélye a kokszosodásnak, akkor jöhet szóba a trapéz gyűrű. Ez formájából következően nem szorul be a gyűrűhoronyba, mivel a gyűrű mozgása miatt a kokszosodás mechanikusan szétdörzsölődik. Dízel motorok esetében a kokszosodás mellett koromlerakódás is kialakulhat. Ezért ezeket a gyűrűket főleg dízel motorok felső hornyaiban alkalmazzák. Fontos tudni, hogy a gyűrű trapéz alakja több féle lehet, ezért fontos, hogy minden esetben a dugattyú gyűrűhornyának megfelelő kialakítású dugattyúgyűrűt alkalmazzunk.

Útmutató Renault Trafic vásárláshoz Németországban

Olajáteresztő Gyűrűk

Ezen gyűrűk feladata, hogy elosszák az olajat a hengerfalon és a felesleget eltávolítsák. Ezért jellemzően két élszalaggal rendelkeznek, ezáltal javítva a tömítő és lehúzó funkciót. A tömítő funkció annál jobb, minél közelebb találhatóak az élszalagok. A dugattyú lefele történő mozgása közben olaj gyűlik fel az olajáteresztő gyűrű alsó szélén illetve a két élszalag között. Ezt az olajat kell elvezetni a dugattyú környékéről. Első sorban a két élszalag közötti olaj elvezetése a fontos, mivel adott esetben ez az olajáteresztő gyűrű fölé kerül, ahonnan a lehúzó gyűrűnek kell ismételten eltávolítani.

Ezért az áteresztő gyűrűkön hosszanti rések vagy furatok találhatóak, amelyeken keresztül az olaj a gyűrű háta mögé kerül. Innen többféle módszerrel vezetik el az olajat. Az egyik megoldás, hogy a gyűrűhoronyban lévő furatokon keresztül visszakerül az olaj a dugattyú belső felére, ahonnan lecsöpög az olajteknőbe. A másik megoldás, hogy a csapszeg vonalában lévő nyílásokon keresztül juttatjuk vissza a felesleges olajat a dugattyú külső oldalára. A két megoldás külön-külön vagy akár kombinálva is alkalmazható, az hogy épp milyen megoldás célszerű, azt a motor, a dugattyú és a dugattyúgyűrű kialakítása határozza meg.

Spirálrugós Gyűrűk

Ez a gyűrűfajta a gyűrűtestből és a mögöttük elhelyezkedő spirálrugóból áll. A gyűrűtest keresztmetszete jóval kisebb, mint az egyrészes gyűrűk esetében, ezáltal jóval rugalmasabbak és sokkal jobb az alakkitöltési képességük. A gyűrű tényleges feszítését a hőálló acélból készülő spirálrugó adja, amely a gyűrűtestet a henger falához nyomja. Működés közben a rugó és a gyűrűtest egymáshoz képest nem mozdul el, egy egységet alkot, azonban a gyűrűhoronyban - a többi gyűrűhöz hasonlóan - szabadon elforoghat. A spirálrugónak köszönhetően a gyűrű radiális nyomáseloszlása mindig szimmetrikus.

Három Részes Gyűrűk

Az utóbbi évtizedben terjedtek el főleg a benzin üzemű járművek esetében a három részes dugattyúgyűrűk. Ennek nagy előnye a jó alakkitöltési képesség illetve az egyszerű gyárthatóság. Ezen túlmenően fontos megemlíteni, hogy ezeknek a gyűrűknek a segítségével, jóval keskenyebb gyűrűk alakíthatóak ki, mint az egy illetve kétrészes gyűrűk esetében.

Symbioz: Captur és Arkana között

Gyűrűvégek Kialakítása

Napjainkban, a járműiparban szinte csak a hagyományos gyűrűvég kialakítással találkozhatunk, amely merőleges a gyűrű futófelületére. Azonban a hőskorban többféle kialakítású gyűrűvéget is alkalmaztak, amelyek még itt ott visszaköszönnek. Ezeknek a kialakítástól függően eltérő célja volt. Gyakran a jobb tömítés elérése érdekében 45 fokban vágták el a gyűrűket, de az is előfordult, lépcsős hasítást alkalmaztak ugyane célból.

Kipufogórendszer Szerelvények

A kipufogórendszer építéséhez és javításához számos szerelvény áll rendelkezésre. Ezek az alkatrészek biztosítják a kipufogórendszer megfelelő működését és tömítettségét.

• Kipufogó bilincsek: Különböző méretekben (pl. 40 mm, 66 mm) kaphatók, és a kipufogórendszer elemeinek rögzítésére szolgálnak.
• Kipufogó csőtoldatok: A kipufogó csövek összekötésére szolgálnak, különböző átmérőkben (pl. 40 mm, 42 mm, 45 mm, 60 mm) elérhetők.
• Tömítő gyűrűk: Biztosítják a kipufogórendszer tömítettségét, és többek között Citroen, Daewoo, Fiat, Honda, Lancia, Peugeot és Opel modellekhez is alkalmazhatók.

A tömítő gyűrű alkalmas többek között Citroen BX, C15E / Daewoo Nexia / Fiat Uno, Panda / Honda Civic, CR-V, Jazz / Lancia Y10 / Peugeot 405 / Opel Astra F, Kadett D, Corsa A-B, Calibra, Tigra kipufogó rendszerekhez. Alkalmas OPEL 1982-1999, FORD 1989-1991, VOLVO 1992-1998, FIAT Fiorino modellekhez.

Renault Scenic biztonsági öv beállítási útmutató

Szinkrongyűrűk és Váltóalkatrészek

A sebességváltókban a szinkrongyűrűk biztosítják a zökkenőmentes váltást. Különböző típusú szinkrongyűrűk és szinkron szettek állnak rendelkezésre a különböző váltótípusokhoz.

• Szinkron szettek: Pl. 1-2, 3-4, 5 fokozathoz BE, MB6 váltótípusokhoz.
• Szinkrongyűrűk: Pl. 3. fokozat MT82 Ford váltóhoz, 1-2 fokozat C514 váltóhoz.
• Kapcsológyűrűk: Pl. 5-R 5S200 fokozathoz.

Példák a kínált szinkrongyűrűkre és szettekre:

• Szinkron szett 3-4/5-6 MB6 (Citroen/Peugeot)
• Szinkron szett 5. JR5 (Renault)
• Szinkrongyűrű szett 1-2 C514

Fontos Tudnivalók

• A gyűrű szett akkor sem biztosan illeszkedik a Te dugattyúdhoz, ha az átmérők és a gyűrű vastagságok is egyeznek!
• Garancia csak igazoltan szakszerű beépítés esetén!
• Csak szakember építheti be!

Dugattyúgyűrűk Beszerzése

Számos gyártó kínál dugattyúgyűrű szetteket, mint például Wiseco, JE Pistons, CP, NPR és Manley. Fontos, hogy a megfelelő gyűrűszettet válasszuk a dugattyú típusához és a motor specifikációihoz.

Motorfelújítás és Gyűrűcsere

Motorfelújításhoz komplett gyűrű garnitúrák is elérhetők, például Mazda BP 1.8-as motorokhoz túlméretes szettben. Gyári Subaru dugattyúra ez a gyűrű szett nem passzol!

Összegzés

A Renault kipufogórendszerek és motorok megfelelő működéséhez elengedhetetlen a megfelelő alkatrészek kiválasztása és szakszerű beépítése. A dugattyúgyűrűk, kipufogó szerelvények és szinkrongyűrűk széles választéka lehetővé teszi a motorok karbantartását és felújítását.
