Radiátor és Padlófűtés Vezérlés Beállítása: Útmutató a Komfort és Energiatakarékosság Felé
A házaink fűtésrendszerének szívét a kazán képezi, amely biztosítja a megfelelő hőkomfortot a hosszú, téli hónapok során. De a szív hibátlan működéséhez szükség van az agy biztosította vezérlésre is. A fűtési rendszer esetében az agy szerepét a vezérlő rendszer tölti be, amely a teljes folyamatot irányítja.
Még a legjobb minőségű szerelvényekből készült fűtésrendszer sem képes hatékony működésre a megfelelően beállított vezérlés nélkül. Amennyiben fűtési rendszerünk híján van az optimalizált vezérlésnek, a kazánunk általában éjjel-nappal dolgozik, számláink az egekbe szöknek, s szélmalomharcot folytatunk, miközben otthonunk hőmérséklete sem megfelelő.
A fűtési rendszerünkben rejlő teljesítmény hatékony kihasználása, és a szobáink használatához igazodó komfort a fűtést vezérlő rendszeren áll vagy bukik. Az optimálisan vezérelt rendszer kézzelfogható megtakarítást, akár 30 százalékot is elérhet, miközben biztosítja a megfelelő hőkomfortot az épület minden helyiségében.
A Radiátoros és Padlófűtés Kombinációjának Kihívásai
Sok otthonban a radiátoros és padlófűtés kombinációja található meg. Ez a megoldás azonban kihívásokat vet fel a szabályozás terén, különösen akkor, ha a két rendszer egy körön van.
A fűtés bekapcsolása esetén a kazán addig dolgozik, amíg az egész alsó szint padlóját felmelegíti, eközben a radiátoros szobában szauna lesz. Amikor a beállított hőmérsékletet eléri a fűtés, a termosztát lekapcsolja. A padló sokáig megtartja a hőt.
Hűtőrendszer karbantartása Ford Ranger modellekhez
Fontos, hogy a rendszert két ágra kellene bontani, mivel a radiátorokba melegebb az előremenő, mint amit a padlófűtésbe be lehet engedni.
Radiátorok otthoni légtelenítése. Csináld magad,szerelő nélkül.
A Padlófűtés Vezérlésének Működése
A padlófűtés vagy fal- és mennyezetfűtés egy hatékony fűtési rendszer, de még hatékonyabbá tehető a megfelelő szabályozással. Az egyszerű termosztátok helyett egy modern padlófűtés vezérlő lehetőséget kínál arra, hogy a fűtést precízen irányítsuk.

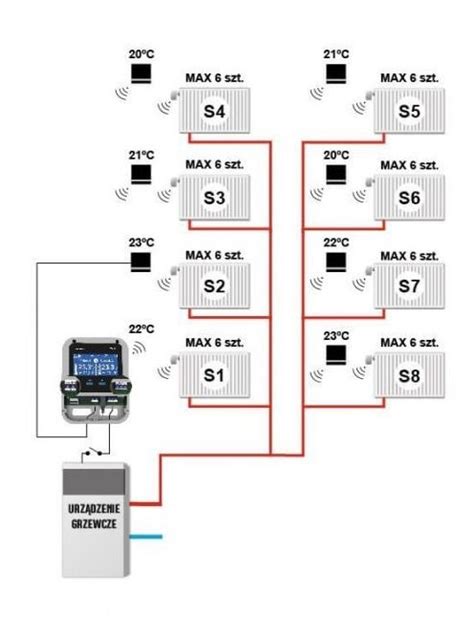

Az egész rendszert úgy kell elképzelnünk, hogy van egy központ, amely összegyűjti a helyiségekben mért hőmérsékleti adatokat, azaz a termosztátok adatait. Ezután összeveti ezeket a programozott értékekkel és pontosan nyitja és zárja a szelepeket az osztón. Ezt a precíz műveletet a padlófűtés vezérlő végzi, rádiós parancsok alapján.
A vezérlő gyakorlatilag az osztó mellett van telepítve, és a hozzá tartozó motorok itt vannak bekötve. Minden motor, beleértve az alatta lévő padlófűtő köröket is, a saját zónájához van programozva a vezérlőben.
Például, ha a nappaliban három fűtőkör található, akkor ez a három motor a "nappali" zónához van programozva. A fürdőszobában lévő fűtőkör pedig a "fürdőszoba" zónához tartozik, és így tovább. Ez lehetővé teszi, hogy a zónák függetlenül működjenek egymástól, a többi zónától való független szabályozással.
Hűtőrács problémák Fabia 2-nél?
A Padlófűtés Vezérlő További Funkciói
- Vezérli a keringtető szivattyút, tehát az csak akkor indul, ha legalább egy fűtőkör nyitva van.
- Képes kommunikálni a hőforrással, például a kazánnal vagy a hőszivattyúval, ha valamelyik zóna fűtést igényel.
- Fogadhat harmatpont kapcsoló jelzést is, amely fontos kiegészítő hűtési rendszer esetén.
A Szabályzó Szelep Fontossága
A modern, gazdaságos fűtési rendszerek megkívánják a szabályzók alkalmazását. Máskülönben a rendszeren keresztül folyamatosan áramlik a forró víz, így a felhasznált hőmennyiség, s végeredményben a fűtésszámla is változatlan. Amennyiben szabályozzuk az áramló víz mennyiségét, gazdaságosabbá tehetjük a hőenergia felhasználását, így végül kevesebbet is fizetünk.
A többgenerációs épületek esetében a központi termosztát és a fűtőtesten elhelyezett termosztatikus fejekkel ellátott szelepek szolgálnak a legjobb megoldással. A Purmo beépített szelepes lapradiátorai gyárilag rendelkeznek termosztatikus szelepekkel, így csak egyetlen eszköz, a megfelelő termosztatikus fej beszerzése szükséges.
A piacon számos, különböző termosztatikus fej kapható, amelyek eltérő módokon segítenek a beltéri hőmérsékletet szabályozni. Vannak az alapmodellek, amelyek manuális beállítást igényelnek, de megtalálható a fejlett, beépített hőfokérzékelővel ellátott, az automatikus beállítást lehetővé tevő, programozható egység is. Amikor a beltéri hőmérséklet eléri a kívánt hőfokot (például 22 Celsius-fokot), a termosztatikus szelep automatikusan csökkenti a fűtőtestben átáramló forró víz mennyiségét, ez végül is a fűtésszámla csökkenéséhez vezet.
Kazánvezérlő Termosztát
A legelterjedtebb szabályzó rendszer egy, a házunk központi, szabadon álló részén elhelyezett termosztát. Ezt a termosztátot lehetőségünk van heti programra beállítani, de be lehet állítani azt is, hogy mely időszakban legyen otthonunk belső hőmérséklete magasabb vagy alacsonyabb.
Amennyiben ezt a rendszert alkalmazzuk, ajánlatos alacsonyabb hőfokot beállítani éjszakára, valamint a nap azon szakára, amikor nem tartózkodunk otthon, például munkaidőben. Ha esetleg hosszabb időre elutazunk, ne felejtsük el kazánunkat a fagymentes üzemre átkapcsolni.
A termosztát helye nagyon fontos. A legkorszerűbb központi fűtés is csak akkor működik gazdaságosan, ha megfelelően van beállítva.

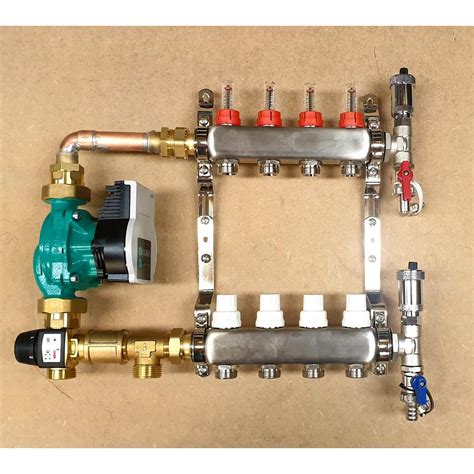

A Padlófűtés Osztó-Gyűjtőjének Precíz Beállítása
A padlófűtés osztó-gyűjtőjének precíz beállítása a lelke az egész rendszernek. Ettől függ, hogy mindenhol kellemes, egyenletes meleget érzünk-e, és az is, hogy a hónap végén mennyit mutat a fűtésszámla. A dolog lényege a hidraulikai beszabályozás, vagyis annak a beállítása, hogy az egyes fűtési körökön pontosan mennyi meleg víz áramoljon át. Ezt a gépészeti terv alapján, vagy ha az nincs, akkor némi számolással tudjuk belőni.
A cél? Megszabadulni a hideg foltoktól és a túlfűtött zónáktól.
Miért Nem Elég Csak „Érzésre” Tekerni a Szelepeket?
Rengeteg otthonban találkozni azzal a problémával, hogy a padlófűtés egyszerűen nem hozza azt a komfortot, amit elvárnánk tőle. Pedig a megoldás ritkán a termosztát feljebb csavarása. Sokkal inkább a rendszer szívének, az osztó-gyűjtőnek a finomhangolásában rejlik a titok. Ha csak úgy szemre, „érzésre” állítgatjuk, szinte borítékolható, hogy egyes szobák hűvösek maradnak, míg máshol szauna lesz. Ez nem csak kényelmetlen, de a pénztárcánknak sem tesz jót.
A probléma gyökere a színtiszta fizika. A kazántól vagy hőszivattyútól távolabbi, hosszabb csőszakaszok nagyobb hidraulikai ellenállást jelentenek. Ha nincs beszabályozva a rendszer, a víz - a legkisebb ellenállás elvét követve - lustán a rövidebb köröket választja, a hosszabbakat pedig egyszerűen „hagyja a fenébe”.
A Pontatlan Beállítás Rejtett Költségei
A rossz beállítás nemcsak komfortprobléma, hanem egyenes út a magasabb fűtésszámlákhoz. A hideg szobák miatt hajlamosak vagyunk feljebb tekerni a kazán előremenő vízhőmérsékletét, ami az egész rendszerben feleslegesen pörgeti az órát. Egy rosszul kiegyensúlyozott rendszer akár 15-25%-kal is megdobhatja a fűtési költségeket.
Sajnos ez egy létező és gyakori probléma. Bár Magyarországon az új építésű lakások több mint 65%-ába már padlófűtést tesznek, a szakemberek mégis azt tapasztalják, hogy a rendszerek kevesebb mint felénél végzik el a szakszerű hidraulikai beszabályozást. Pedig a modern osztó-gyűjtők már mind alkalmasak lennének rá.
Miért Éri Meg Rászánni az Időt?
A jó hír az, hogy a beállításhoz nem kell gépészmérnöknek lenni. Elég egy kis odafigyelés, türelem és a rendszer működésének alapvető megértése. A befektetett idő és energia pedig busásan megtérül:
- Tökéletes hőelosztás: Nincs többé hideg és meleg zóna a lakásban. Mindenhol pont olyan meleg lesz, amilyet szeretnél.
- Kevesebb rezsi: Az optimalizált működés csökkenti a kazán terhelését és a felesleges energiafelhasználást.
- Hosszabb élettartam: A kiegyensúlyozott rendszer kíméli a keringető szivattyút és a fűtésrendszer többi drága alkatrészét is.
A Sikeres Beállítás Alapjai és Eszközei
Mielőtt egyetlen szelepet is megmozdítana, érdemes tudni, hogy a gondos és alapos előkészület már fél siker. A precíz padlófűtés osztó-gyűjtő beállítása nem a szelepek vaktában tekergetésével kezdődik, hanem a tervezőasztalon hagyott dokumentáció és a rendszer tényleges állapotának felmérésével. Enélkül az egész munka csak találgatás, az eredmény pedig legjobb esetben is kétséges lesz.
Az első és legfontosabb eszköz a kezében nem egy imbuszkulcs, hanem a gépészeti terv. Ez a dokumentum tartalmazza az aranyat érő adatokat: az egyes fűtési körök pontos hosszát és a hozzájuk rendelt tervezett térfogatáramokat, általában liter/perc vagy liter/óra mértékegységben. Ezek a számok adják a beállítás abszolút alapját, ezek lesznek a cél-értékek a későbbi finomhangolás során.
Persze, ha a terv valamiért nem áll rendelkezésre, akkor sincs minden veszve. Ilyenkor a helyiség hőigénye és a lefektetett körök hossza alapján kell számolnunk, ami jóval több munkát jelent. Azonban a terv szerinti munka mindig pontosabb és megbízhatóbb eredményt ad, ezt tapasztalatból mondom.
Mielőtt Nekilátna: A Rendszer Állapotának Ellenőrzése
Mielőtt bármit is állítana, győződjön meg róla, hogy a rendszer egyáltalán készen áll a beüzemelésre. Egy koszos, levegős vagy nyomáspróba nélküli rendszeren végzett beállítás teljesen felesleges időpocsékolás, sőt, akár káros is lehet.
Az alábbi pontokat mindenképp ellenőrizze le:
- Sikeres nyomáspróba: A rendszert még a burkolás előtt tesztelni kellett. Bizonyosodjon meg róla, hogy ez megtörtént, és a rendszer stabilan tartja a nyomást (jellemzően 4-5 bar nyomáson, legalább 24-48 órán keresztül), és sehol sem szivárog.
- Alapos átmosás: A szerelés során a csövekbe óhatatlanul kerülhetett por és apró törmelék. A rendszert minden körön külön-külön át kell mosni, amíg kristálytiszta víz nem jön belőle. Ezzel megvédi a keringető szivattyút és a szelepek finom mechanikáját a későbbi meghibásodástól.
- Teljes légtelenítés: A levegő a padlófűtés egyik legnagyobb ellensége. A rendszerben rekedt buborékok gátolják a víz megfelelő áramlását, elősegítik a korróziót, és kellemetlen, kotyogó hangokat okozhatnak. Minden egyes kört gondosan légteleníteni kell az osztó-gyűjtőn található manuális légtelenítőkkel.
Egy gyakori hiba, hogy a kivitelező siet, és a légtelenítésre nem szán elég időt. A levegő makacsul meg tud bújni a csőrendszer magasabb pontjain, ezért a folyamatot a rendszer feltöltése után érdemes többször is megismételni, amíg már egyáltalán nem jön levegő a szelepeken.
A Beállításhoz Szükséges Szerszámok
A jó hír az, hogy a padlófűtés osztó gyűjtő beállítása nem igényel egy komplett szerszámosládát. Azonban néhány alapvető és speciális eszköz elengedhetetlen a pontos és sérülésmentes munkavégzéshez.
Hogy biztosan minden kéznél legyen, érdemes végigfutni egy gyors ellenőrző listán.
| Eszköz vagy dokumentum | Ellenőrizve? | Gyakorlati tipp |
|---|---|---|
| Gépészeti terv | ☐ | Itt találja a szükséges térfogatáram értékeket, ami a beállítás alfája és ómegája. |
| Imbuszkulcs készlet | ☐ | A termosztatikus szelepek precíz előbeállításához nélkülözhetetlen. |
| Lapos és csillag csavarhúzó | ☐ | Az osztó-gyűjtő rögzítéseihez vagy az esetleges burkolatok eltávolításához kellhet. |
| Infravörös hőmérő | ☐ | Nélkülözhetetlen eszköz az eredmény gyors és pontos ellenőrzéséhez. |
| Gyártó-specifikus kulcs | ☐ | Néhány gyártó speciális beállító kulcsot igényelhet az áramlásmérőkhöz. |
A lista végére érve láthatja, hogy a munka nagy része előkészület. Ha minden eszköz és információ a kezében van, felkészülten és magabiztosan vághat bele a tényleges beállítási folyamatba.
Az infra hőmérő egy különösen hasznos segítőtárs. A beállítás után ezzel tudja a leggyorsabban ellenőrizni, hogy a padló felülete egyenletesen melegszik-e át. A hidegebb foltok azonnal jelzik, ha valamelyik körön még finomítani kell. A gyártó-specifikus eszközök megléte pedig megakadályozza, hogy egy rosszul megválasztott szerszámmal kárt tegyen a finom műanyag vagy réz alkatrészekben.
A Hidraulikai Beszabályozás Lépésről Lépésre
Elérkeztünk a munka legizgalmasabb részéhez, a rendszer finomhangolásához. Itt dől el minden, itt válik valóra a papíron megtervezett komfort. A hidraulikai beszabályozás tulajdonképpen egyfajta „igazságosztás” a fűtési körök között. A cél, hogy a kazántól legtávolabbi, leghosszabb csőszakasz is ugyanazt a törődést kapja, mint a legrövidebb, legkisebb ellenállású kör.
Enélkül a víz a könnyebb utat választaná: elárasztaná a közeli, rövid köröket, míg a távolabbi helyiségek padlója langyos maradna. Ezt a jelenséget kell megszüntetnünk a padlófűtés osztó gyűjtő beállítása során, hogy mindenhol egyenletes, kellemes meleget érezzünk.
Szerencsére ma már két jól bevált módszer is a rendelkezésünkre áll, amelyekkel tűpontosan elvégezhetjük ezt a feladatot. Az egyik az áramlásmérős, a másik a termosztatikus szelepekkel történő beállítás. A cél ugyanaz, csak az eszközök mások.
Beállítás Áramlásmérős Osztó-Gyűjtővel
Ez a leggyakoribb és leginkább „barátságos” módszer, mivel azonnal látjuk, mit csinálunk. Az ilyen típusú osztókon minden előremenő ágon van egy kis átlátszó cső, egy úgynevezett rotaméter, benne egy piros úszóval.
Ez a kis úszó mutatja meg nekünk, hogy az adott körön éppen mennyi víz áramlik át, jellemzően liter/perc (l/perc) mértékegységben. A dolgunk annyi, hogy a gépészeti tervben előírt értékekre hozzuk ezeket a mutatókat.
A gyakorlatban ez így néz ki:
- Indulás: Teljes nyitás. Először is, az osztón és a gyűjtőn is nyiss ki teljesen minden egyes szelepet. Indítsd be a fűtést, hogy a keringető szivattyú elkezdjen dolgozni.
- A referencia kör megtalálása. Nézd meg a terven, melyik kör igényli a legtöbb vizet (a legnagyobb térfogatáramot). Ez lesz a referenciapontunk, ennek a körnek a szelepét hagyd is teljesen nyitva.
- A többi kör fojtása. Most jön a türelemjáték. Egyesével haladva, az áramlásmérők tekerőjével fojtsd le a többi kört, amíg a piros úszó a tervben szereplő értéknél nem állapodik meg. (A gyártótól függ, hogy az úszó alját vagy tetejét kell-e a vonalhoz igazítani, ezt érdemes ellenőrizni.)
Szakmai tipp: Ahogy egy kört leszabályozol, a nyomás a rendszerben kicsit megváltozik, ami a többi kör átfolyására is hatással lesz. Ne lepődj meg, ha az első kör után a már beállított értékek elmásznak. Ezért a folyamatot legalább kétszer-háromszor végig kell csinálni, finomhangolva az értékeket, amíg az összes kör stabilan a helyére nem kerül.
Egy Példa a Való Életből
Vegyünk egy nappalit, ahol három padlófűtési kör fut. A gépészeti terv szerint az ideális értékek a következők:
- kör (ablakok alatt): 1,8 l/perc
- kör (szoba közepe): 1,5 l/perc
- kör (belső fal mellett): 1,2 l/perc
A legnagyobb érték az 1. köré, tehát ezt hagyjuk teljesen nyitva. Ezután a 2. kör szelepét addig zárjuk, amíg a mutatója 1,5 l/perc-re nem esik, majd a 3. kört 1,2 l/perc-re állítjuk. A végén újra ellenőrizzük az 1. kört is. Ha minden érték a helyén van, készen is vagyunk.
Beállítás Termosztatikus Szelepekkel
De mi van akkor, ha az osztónkon nincsenek áramlásmérők? Semmi pánik. Ebben az esetben a gyűjtő oldali szelepek rejtett funkcióját fogjuk használni. Ezeken a szelepeken általában van egy kézi tekerőgomb vagy egy műanyag védőkupak. Ezt levéve egy előbeállítási lehetőséget találunk.
Ez a módszer kicsit több matekot és odafigyelést igényel, de az eredmény ugyanolyan precíz lesz. A szelep belsejében van egy mechanizmus, amivel korlátozni tudjuk a maximális vízáramot. A beállítás egy számozott skálán (pl. 1-től 6-ig) történik, ahol minden szám egy adott Kv-értékhez (áramlási tényező) tartozik. A feladatunk, hogy a tervből vagy számításokból meghatározzuk a körhöz tartozó Kv-értéket, és beállítsuk a szelepen.
A beállítás menete itt a következő:
- Számolás: A gépészeti tervben szereplő térfogatáram és a körön lévő nyomásesés alapján ki kell számolni (vagy egy gyártói táblázatból kikeresni) a szükséges Kv-értéket.
- Beállítás: A szelep védőkupakjának eltávolítása után a megfelelő szerszámmal (általában imbuszkulcs) a szelep belső gyűrűjét a kiszámított értéknek megfelelő pozícióba kell tekerni.
Ez a módszer valóban nagyobb szakértelmet kíván, de a végeredmény egy tökéletesen kiegyensúlyozott fűtési rendszer.
A precíz beállítás jelentőségét nem lehet eléggé hangsúlyozni. A Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) egy korábbi felmérése szerint egy szakszerűen beállított osztó-gyűjtővel átlagosan 18-22%-kal csökkenthető a fűtési energiafelhasználás. A hidraulikai beszabályozás tehát nemcsak a komfortérzetünket növeli, hanem a pénztárcánkat is kíméli.
Utolsó Simítások: A Rendszer Ellenőrzése és Finomhangolása
A padlófűtés osztó gyűjtő beállítása után még nem dőlhetünk hátra. Sőt, a munka igazán izgalmas része csak most jön: az éles tesztelés és a finomhangolás. Itt derül ki, hogy a számítások és a beállított értékek a gyakorlatban is azt a kellemes, egyenletes meleget hozzák-e, amit vártunk.
Ez a fázis a türelemről szól. Apró, finom korrekciókkal tökéletesítjük a rendszert, hogy a lakás minden szegletében pont ideális legyen a hőmérséklet, felesleges energiaégetés nélkül.
A Leggyorsabb Ellenőrzési Pont: Előremenő vs. Visszatérő
A legegyszerűbb módja, hogy képet kapjunk a rendszer működéséről, ha megnézzük a hőmérséklet-különbséget az előremenő (osztó) és a visszatérő (gyűjtő) csövek között. Indítsa be a fűtést, és adjon neki legalább egy-két órát, hogy beálljon az üzemi állapot.
Utána elég lehet a kezével is végigsimítani a csöveket, de egy infravörös hőmérővel persze sokkal pontosabb eredményt kap.
