PWM Motor Ciklus Vezérlés Működése
Ez a cikk a PWM (impulzusszélesség-moduláció) motorvezérlés működését mutatja be, beleértve a szükséges beállításokat és a gyakorlati alkalmazásokat. A cikk emellett bemutatja, hogyan kell a Mach3-at használni a számítógépen és a szerszámgépen.
A Mach3 beállítása a PWM motorvezérléshez
A Mach3 egy népszerű CNC vezérlő szoftver, amely lehetővé teszi a számítógép számára, hogy vezéreljen egy szerszámgépet. A Mach3-at a PWM motorvezérléshez is be lehet állítani.
Alapvető beállítások
Az alábbiakban bemutatjuk az alapvető beállításokat, amelyeket el kell végezni a Mach3-ban a PWM motorvezérléshez:
- Config>Ports and Pins menü: Itt kell beállítani a portokat és a pineket.
- Port kiválasztása: Ha a számítógép egyetlen párhuzamos portot használ, akkor az alap cím a 0x378 lesz.
- Outputs fül: Ezen a fülön kell definiálni a kimeneteket.

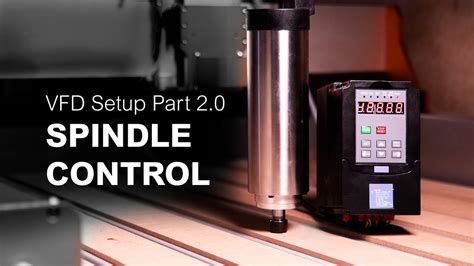

- Spindle Setup (főorsó beállítás) ablak: Itt adhatja meg, hogyan vezéreljük a főorsót és a hűtést.
Főorsó beállítása
A főorsó beállításához kövesse az alábbi lépéseket:
- Nyissa meg a Config>Ports and Pins menüt.
- Kattintson a Spindle Setup fülre.
- Keresse meg a PWMBase Freq részt.
- Adja meg a frekvenciát, amelyik úgy pulzál, ahogyan az modulálva van.
A különböző fordulatszámok száma = Erőforrás impulzus frekvencia / PWMBase freq. Például, ha a frekvencia 25.000Hz és a PWMBase freq 5000, akkor 5 különböző fordulatszámot érhet el.
Motorfelni tudnivalók BMW tulajoknak
Fontos, hogy a beállítások elmentésre kerüljenek az Apply gombra kattintva.
A PWM motorvezérlés működése

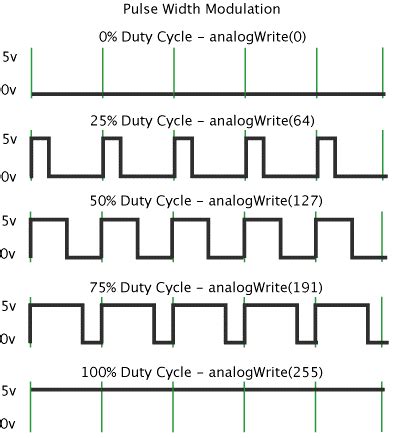

A PWM motorvezérlés egy olyan technika, amellyel egyenáramú motorok fordulatszámát lehet szabályozni. A PWM lényege, hogy a motorra adott feszültséget egy négyszöghullám segítségével kapcsolgatjuk. A négyszöghullám kitöltési tényezőjének változtatásával szabályozható a motorra jutó átlagos feszültség, és ezáltal a fordulatszám is.
A kitöltési tényező azt mutatja meg, hogy a periódusidő mekkora részében van a jel magas szinten. Ha a kitöltési tényező 100%, akkor a motor folyamatosan a maximális feszültséget kapja, míg ha a kitöltési tényező 0%, akkor a motor nem kap feszültséget.
A PWM vezérlés előnye, hogy hatékonyan szabályozható a motor fordulatszáma, és a motor nyomatéka is jól kontrollálható.
Gyakorlati tanácsok
Az alábbiakban néhány gyakorlati tanácsot adunk a PWM motorvezérléshez:
V70 tanksapka ajtó motor javítás
- Frekvencia kiválasztása: A PWM jel frekvenciáját úgy kell megválasztani, hogy az a vezérelt vagy szabályozott eszköz megfelelő működését biztosítsa.
- Indítás: A motor indításakor érdemes alacsony kitöltési tényezővel kezdeni, majd fokozatosan növelni azt.
- Fordulatszám szabályozása: A fordulatszámot a kitöltési tényező változtatásával lehet szabályozni.
- Megfelelő beállítások: A Mach3-ban a megfelelő beállítások elengedhetetlenek a PWM motorvezérlés helyes működéséhez.
Példa a PWM vezérlésre Arduino-val
Az Arduino platform is kiválóan alkalmas PWM vezérlés megvalósítására. Az Arduino rendelkezik analóg kimenetekkel (PWM pinek), amelyekkel könnyedén vezérelhetünk egyenáramú motorokat.
Az alábbi példa bemutatja, hogyan lehet egy LED fényerejét szabályozni PWM segítségével:
c++int ledPin = 9; // LED csatlakoztatva a 9-es pin-reint brightness = 0; // Kezdeti fényerőint fadeAmount = 5; // Fényerő változásának mértékevoid setup() { pinMode(ledPin, OUTPUT); // A 9-es pin kimenetként beállítva}void loop() { analogWrite(ledPin, brightness); // PWM jel küldése a LED-re brightness = brightness + fadeAmount; // Fényerő növelése if (brightness <= 0 || brightness >= 255) { fadeAmount = -fadeAmount; // Irányváltás, ha elérte a minimumot vagy maximumot } delay(30); // Késleltetés}How PWM control works in car electronic systems
Állandó mágneses szinkronmotor (PMSM)
Az állandó mágneses szinkronmotor (PMSM) egy olyan kefe nélküli motor, amely működési elve az elektromos kommutáción nyugszik. A PMSM felépítése kifejezetten a terepi vezérlési alkalmazásokra van optimalizálva. A PMSM előnyei közé tartozik a kisebb energiafelhasználás, a nagyobb sebesség, a simább nyomatékgörbe, a kisebb hallható üzemi zaj, a hosszabb élettartam és a kisebb méretek.
A PMSM motorok vezérléséhez összetettebb terepi vezérlési technikákat kell alkalmazni. A megbízható teljesítmény elérése érdekében a vezérlési huroknak egyetlen PWM periódus alatt le kell futnia.
Összefoglalás
A PWM motorvezérlés egy hatékony módszer az egyenáramú motorok fordulatszámának szabályozására. A Mach3 szoftverrel a PWM motorvezérlés könnyen beállítható és használható. Fontos, hogy a megfelelő beállításokat elvégezzük, és a gyakorlati tanácsokat betartsuk a helyes működés érdekében.
