Az erő hatásvonalának és a nyomatéknak a megértése
Képzeljük el, hogy egy hatalmas széllökés éri otthonunkat, vagy éppen egy híd feszes acélszerkezetén sétálunk. Talán épp egy bútort próbálunk a helyére tolni. Mindezekben a helyzetekben láthatatlan erők dolgoznak körülöttünk, melyek irányítják és befolyásolják a tárgyak mozgását vagy stabilitását. De vajon hogyan tudjuk ezeket az erőket megragadni, értelmezni, sőt, kiszámítani a hatásukat? Ebben a cikkben elmerülünk a hatásvonal rejtelmeiben.
Nem csak definíciókat fogunk felsorolni, hanem közérthetően, lépésről lépésre bemutatjuk, hogyan lehet kiszámítani és értelmezni ezt a kulcsfontosságú paramétert. Célunk, hogy a téma még a műszaki területen kevésbé jártas olvasók számára is érthetővé és izgalmassá váljon, miközben a szakértők is találnak benne hasznos gondolatokat.
A nyomaték működésének megértése
Miért lényeges a hatásvonal?
A mérnöki gondolkodás egyik alappillére a hatásvonal. Képzeljük el, hogy egy épület stabilitását vizsgáljuk. Nem csupán az a fontos, hogy mekkora erő hat egy tartóelemre, hanem az is, hogy pontosan hol és milyen irányban fejti ki ezt a hatást.
Egy híd statikus tervezésénél, egy autó futóművének kialakításánál, sőt, még egy egyszerű asztal vagy szék tervezésénél is elengedhetetlen a hatásvonal pontos ismerete. A hatásvonal ismerete nélkül alig tudnánk bármit is tervezni, ami ellenáll a gravitációnak vagy más külső behatásoknak.
Gondoljunk csak arra, amikor egy csavarhúzóval próbálunk meglazítani egy beragadt csavart. Az erő nagysága persze számít, de a kulcs az, hogy az erőt hogyan, milyen távolságra a csavar középpontjától fejtjük ki - ez a távolság pedig a hatásvonal és a csavar középpontja közötti merőleges távolságtól függ. Ez a jelenség az ún. nyomaték.
Mielőtt belemerülnénk a hatásvonal definíciójába és számításába, idézzük fel röviden, mi is az erő. Az erő nem csupán egy szám (nagyság), hanem egy irányított mennyiség. Ezt a fizikában vektornak nevezzük.
Az erő jellemzői:
- Nagyság (intenzitás): Hány Newton (N) az erő?
- Irány: Milyen irányba mutat az erő?
- Támadáspont: Hol hat az erő a testen?
Képzeljünk el egy kocsit, amit tolunk. A kezünk az erőt támadáspontja. Az erő, amivel nyomjuk, a nagyság. Az, hogy előre toljuk, vagy éppen ferdén, az az irány. De mi történik, ha nem középen, hanem az egyik szélénél toljuk?
A hatásvonal (néha egyszerűen erővonalnak is nevezik) az az egyenes, amely mentén az erővektor fekszik. Fontos megérteni, hogy míg az erőnek van egy konkrét támadáspontja, a hatásvonal egy végtelen egyenes, amely áthalad ezen a támadásponton, és az erő irányába mutat.
Értsük meg a különbséget: ha egy testet egy ponton meglökünk, a lökés helye a támadáspont. De az erő hatása nem korlátozódik erre az egyetlen pontra; az erő „útja” - a hatásvonal - mentén bárhol elképzelhető, hogy az erő hatást vált ki.

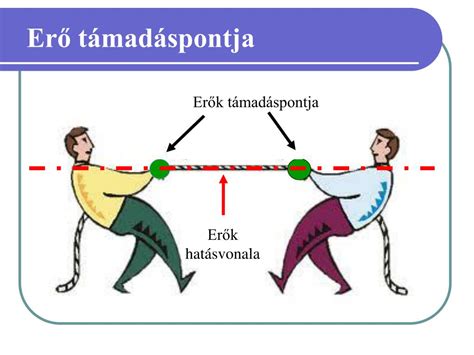

Az erő hatásvonalának szemléltetése
Hogyan határozzuk meg a hatásvonalat?
A hatásvonal meghatározása nem bonyolult, ha értjük az alapelveket.
- Ha ismerjük az erő támadáspontját (P) és irányát, a hatásvonal meghatározása viszonylag könnyű.
- Támadáspont megjelölése: Jelöljük ki azt a pontot a térben vagy síkon, ahol az erő hat.
- Irány meghatározása: Az erő irányát általában egy szög (pl. a vízszintes tengelyhez képest), vagy egy irányvektor adja meg. Egy irányvektor (v) megmondja, hogy az erő milyen arányban hat az x, y (és z) tengelyek mentén.
Matematikailag egyenes egyenletét írhatjuk fel. A síkban (2D) ez például lehet y - yp = m * (x - xp), ahol m a meredekség, ami az erő irányából számítható (pl. tgα).
- Egy erő (F) is egy vektor, melynek nagysága és iránya van. Tegyük fel, hogy az erővektor a koordinátáival adott: F = (Fx, Fy, Fz) a 3D térben, vagy F = (Fx, Fy) a 2D síkban.
u az erő irányvektora. Ez az erővektor (F) normalizált változata, azaz egységvektora. u = F / |F|, ahol |F| az erő nagysága. Ez az egyenlet írja le az erő hatásvonalát.
Útmutató az ablaktörlő motor karbantartásához
- Itt jön a hatásvonal valódi jelentősége a gyakorlatban. Egy erő által létrehozott nyomaték (vagy forgatónyomaték) a test forgató hatását írja le egy adott pont (forgáspont) körül.
A nyomaték nagysága függ az erő nagyságától és az erő hatásvonalának a forgásponttól való merőleges távolságától (ún. A „d” távolság nem a támadáspont és a forgáspont közötti távolság, hanem a hatásvonal és a forgáspont közötti legrövidebb, azaz merőleges távolság.
„A hatásvonal az, ami eldönti, hogy egy erő forgatni fog-e egy testet, és ha igen, mekkora hatékonysággal. Nem a támadáspont számít önmagában, hanem a teljes egyenes! Ha az erő hatásvonala áthalad a forgásponton, akkor a merőleges távolság nulla, és így a nyomaték is nulla lesz.
A forgatónyomaték szemléltetése
Példák a hatásvonal szerepére a gyakorlatban
- Képzeljünk el egy rudat (emelőt), ami egy forgásponton nyugszik. Ha az emelő egyik végére lefelé ható erőt fejtünk ki, a rúd felemeli a másik végén lévő súlyt. A hatásvonal itt a lefelé ható erő egyenese. Minél távolabb van ez a hatásvonal a forgásponttól, annál nagyobb az erőkar, és annál kisebb erővel tudjuk ugyanazt a súlyt felemelni.
- Amikor egy kaput nyitunk, az erőt általában a kapu külső szélén fejtjük ki, minél távolabb a zsanéroktól (forgásponttól). Az erőt a zsanérokhoz közel kifejtve sokkal nehezebb lenne kinyitni a kaput, mert az erő hatásvonala közelebb kerül a forgáspontra, csökkentve az erőkart és ezzel a nyomatékot.
- Egy épület alapjaira ható erők (szél, földrengés, gravitáció) mind-mind rendelkeznek hatásvonallal. A mérnököknek gondoskodniuk kell arról, hogy ezek az erővonalak biztonságos tartományon belül maradjanak, és ne hozzanak létre olyan forgató hatásokat, amelyek felboríthatják vagy károsíthatják az épületet.
Gyakorlati tanácsok a hatásvonal meghatározásához
- Rajzolj szabadtest-diagramot! A vizualizáció kulcsfontosságú. Rajzold le a testet, a támadáspontokat, az erővektorokat és a hatásvonalakat.
- Használj konzisztens koordináta-rendszert!
- Bontsd komponensekre az erőket! Különösen összetettebb, ferde erők esetén érdemes az erőket az x, y (és z) tengelyek menti komponensekre bontani.
- Ellenőrizd az egységeket!
- Gyakorolj! Mint minden mechanikai fogalomnál, a hatásvonal megértése is gyakorlással mélyül el a legjobban.
- Használj szoftvereket! Modern CAD (pl. SolidWorks, AutoCAD) vagy FEA (végeselem analízis) szoftverek (pl.
Gyakori hibák a hatásvonal számításakor
- A támadáspont és a hatásvonal összekeverése: Ezt már többször hangsúlyoztuk. A támadáspont egy konkrét hely, a hatásvonal egy végtelen egyenes.
- Helytelen irányvektor használata: Győződj meg róla, hogy az irányvektor valóban az erő irányába mutat.
- A szög helytelen értelmezése
- A merőleges távolság téves kiszámítása: Ez az egyik leggyakoribb hiba a nyomaték számításánál.
- Előjeles hibák: A koordináta-rendszerben az erők és a távolságok is lehetnek pozitívak vagy negatívak, attól függően, hogy melyik irányba mutatnak.
Mint ahogy egy festőnek szüksége van az ecsetére, úgy egy mérnöknek is szüksége van a mechanika alapjaira, és ezen belül a hatásvonal megértésére. Tapasztalataim szerint, amikor valaki először találkozik ezzel a fogalommal, gyakran csak egy újabb elméleti definíciónak tekinti.
Amikor az ember látja, hogyan omlott össze egy híd vagy miért repedt meg egy épület fala, szinte mindig visszavezethető arra, hogy az erők hatásvonalai nem a várt módon alakultak, vagy a tervezés nem vette figyelembe azokat a mozgásokat vagy terheléseket, amelyek az erővonalak elmozdulását okozták.
Gondoljunk csak a modern Formula 1-es autók aerodinamikai elemeire, ahol a légáramlás által keltett erők hatásvonalait ezredmilliméteres pontossággal kell meghatározni, hogy az autó a lehető legstabilabb legyen a nagy sebességű kanyarokban.
Ez a láthatatlan egyenes tehát nem csupán egy fizikai definíció; ez a kulcs a stabilitás, a hatékonyság és a biztonság megértéséhez és megteremtéséhez.
A 2.10. ábrán egy ajtó látható, amire különféle irányú erők hatnak. Mindennapi tapasztalat, hogy az ajtót nem tudjuk kinyitni vagy becsukni olyan erővel, ami a pántok által kijelölt forgástengellyel párhuzamos, azaz ebben a példában függőleges.
Forgató hatást tehát csak a tengelyre merőleges erőkomponenssel érhetünk el. Azonban az ilyen, tengelyre merőleges erőknek sincs forgató hatásuk, ha hatásvonaluk áthalad a tengelyen. Ilyen az erő a 2.10/a ábrán.
Ebből arra következtethetünk, hogy az F erő forgató hatása függ attól, hogy mekkora a hatásvonalának távolsága a tengelytől. Ezt a távolságot - amit jelöl a 2.10/b és 2.11. ábrákon - erőkarnak nevezzük.
