Mercedes Sprinter ABS Hiba Okai és Javítási Lehetőségei
Az ABS (blokkolásgátló fékrendszer) egy kritikus biztonsági rendszer a modern járművekben, beleértve a Mercedes Sprintert is. Feladata, hogy megakadályozza a kerekek blokkolását fékezéskor, ezáltal segítve a jármű irányíthatóságának megőrzését és a féktávolság csökkentését. Ha az ABS rendszer hibásan működik, az komoly biztonsági kockázatot jelenthet. Ebben a cikkben bemutatjuk az ABS kocka működését, a gyakori hibák okait és a javítási lehetőségeket.
Mi is az az ABS és hogyan működik?
Az ABS (Anti-lock Braking System) egy olyan aktív menetbiztonságot javító eszköz a gépjárműben, ami megakadályozza a kerekek blokkolását. Ez a blokkolási folyamat a másodperc tört része alatt többször megszakítja és felépíti a féknyomást, így ennek következtében egy erőteljesebb fékezésnél a jármű stabil, irányítható állapotban marad.
A jármű minden kerekénél egy fordulatszámmérő szenzor küldi a vezérlőegységnek az adatot, ami a kerekeknél lévő mágnesszelepek ki-be kapcsolásával hozza létre a kívánt eredményt, azaz "darál". Ha a vezérlőegység számítása szerint az adott keréknél fennáll a blokkolás veszélye, elkezdi csökkenteni a fékfolyadék nyomását mindaddig, amíg az ismét tapadni kezd, tehát elkezd szabadon forogni, majd ismét növeli a nyomást. Ezt a műveletet az ABS képes akár másodpercenként 20-szor megtenni.
Ez a fékerő szabályzás addig tart, amíg a vezető le nem lép a fékpedálról, vagy meg nem szűnik a blokkolási hajlam, tehát jobb tapadást biztosító útfelületen halad tovább. Ilyenkor a lassulás közben lehetőségünk van irányváltoztatásra, ami miatt csökken a fékút.
Egyszerűbben egy analógiával szokás magyarázni a hatást: a borosüvegből forgatva szokták kihúzni a dugót. Ilyenkor az oldalirányú surlódás miatt kisebb erőt kell kifejtenünk a húzás során.
Mercedes 200D differenciálmű hibaelhárítás

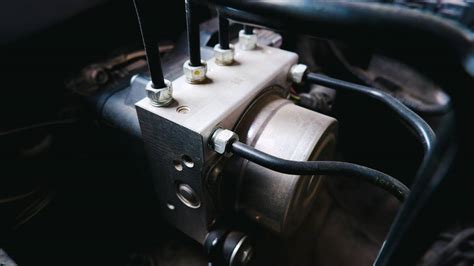

Az ABS Kocka Működése
Az ABS kocka a blokkolásgátló fékrendszer egyik kritikus fontosságú alkatrésze. A hidraulika tömb és blokkolásgátló nyomásszabályozó modul néven is ismert alkatrész feladata, hogy normál közlekedés mellett keresztül engedje a fékfolyadékot.
Mi történik azonban, ha hirtelen fékezés miatt blokkolnak a kerekek? A hirtelen fékezés következtében blokkolnak a kerekek, vagyis ugyanazon a kis futófelületen csúsznak, így teljesen elveszítik a tapadást. Ekkor a szenzorok érzékelik a problémát, jelzést adnak az ABS kockának, amely kinyitja mágneses szelepét és keresztül engedi a fékfolyadékot egy tartályba. Ennek következményében átmenetileg csökken a feszültség a fékkörben.
A rendszer pár milliszekundumoként ki-be nyitja a szelepet, ezzel szakaszosan csökkenti a nyomást. Ennek következtében lehet a fékpedál jellegzetes lüktetését érezni hirtelen fékezéskor. Végül pedig az ABS rendszer megakadályozza a kisodródást, csúszást és segít a kormányozhatóság megőrzésében.
Mikor nem segít az ABS?
Vannak olyan körülmények, amikor az ABS kocka blokkolásgátló hatása ahelyett, hogy segítene, inkább ront a helyzeten. Egyes járművekben az ABS ki-be kapcsolható, míg néhányban nem lehet kikapcsolni. Amennyiben a központi vezérlőegység hibát észlel az ABS rendszerrel kapcsolatban, az ABS lámpa felvillan.
- Macskaköves vagy kátyús út: az ilyen útburkolaton a gépjármű rövid pillanatokra a levegőbe kerül, ahol a vezérlőegység érzékeli, hogy nincs tapadás. Ilyenkor csökkenti a nyomást, gyengíti a fékerőt, hogy irányítható legyen, tehát megnő a fékút.
- Kavicsos, szemcsés, homokos út: az előző magyarázatból kiindulva a kisebb burkolati szemcsenagyság miatt itt sűrűbben fordulhat elő az ABS felesleges ki-be kapcsolása, ismét megnőhet a fékút.
- Hó, illetve hasonló halmazállapotú szennyeződés az úton: a fékezés közben az ABS kikapcsolt állapotában egy torlasz alakul ki a kerék előtt, ami segíti a fékerőt. Amennyiben az ABS működőképes, nem képződik torlasz, a fékút megnő.
Az ABS Kocka Hiba Jelei
Az ABS kocka hatalmas terhelésnek van kitéve, hiszen az autó motorterében található, így a folyamatos hőhatás mellett jelentős mértékű vibráció is éri. A meghibásodás egyik leggyakoribb oka a fékfolyadék csere elmulasztása, amely súlyos műszaki problémákat okozhat.
A következőkben összefoglaltuk azokat a jeleket, amelyekről idejében felismerhetőek a ABS kocka műszaki problémái!
Gyakori ABS Kocka Hiba Jelei:
- Fékezést követően nem érezhető azonnal az autó lassulása. Más szóval, a megszokottnál jelentősen később érvényesül a fékhatás!
- Nem fog a fék a felső tartományban, tehát a megfelelő fékhatás eléréséhez mélyebbre kell nyomni a fékpedált!
- Szivárogni kezd a fékfolyadék, így az előírtnál gyakrabban kerül sor a cserére.
- Előfordulhat, hogy vészfékezéskor, kátyúba hajtva vagy fekvőrendőrön áthajtva beesik a fékpedál. Bár ez riasztó, azonban a fékerő beesett pedál esetén is megmarad, így tehát nem szabad felengedni a pedált.
- Blokkol a fék: Amennyiben érzékelhetően ez nem történik meg, az egyértelmű jele a hibás ABS kockának. Ez többnyire csak határozott fékezés esetén tapasztalható, mivel akkor aktív az ABS. Amennyiben a blokkolás csak egy keréknél áll fent, győződjünk meg róla, hogy a féknyergek megfelelően működjenek.
- Beesik a pedál: Gyakori jele a hibás ABS kockának az, ha a fékpedál fékezés közben beesik, ütközésig lehet benyomni. Eleinte ez úgy jelentkezik, hogy egy esetleges fékezésnél többször kell lenyomni a pedált, hogy megfelelően működjön. Ez idővel rosszabbodik, többször és többször kell fékezés előtt lenyomni a pedált, majd egyszer eljut arra a pontra, ahol megszűnik kifejteni a hatását és elveszti funkcióját. Ezután a pedál lenyomása után minimális vagy teljesen megszűnik a fékerő. Ilyen esetben érdemes a fékfolyadék szintjét és annak összetételét, víztartalmát megvizsgálni. A túl magas víztartalom idővel rozsdásodáshoz vezethet.
- Szivárog a fékolaj: Érdemes hosszabb utak előtt a fékfolyadék szintjét is ellenőrizni a szokásos teendőkön kívül. Amennyiben a fékolaj szivárog valahol a rendszerben érdemes kapcsolatba lépni szakszervizzel.
- Világít az ABS lámpa: Előfordulhat, hogy nincs semmi hibára utaló jel, de mégis felvillan az ABS lámpa a műszerfalon (Régebbi típusoknál, ahol nincs ABS lámpa, a motorellenőrző - check engine lámpa). Ilyenkor a vezérlőegység hibát észlel, ami lehet elektronikai vagy mechanikai. Az ABS rendszere több elemből áll, ezért ebben az esetben is érdemes mielőbb kiolvasni a hibakódot az ABS lámpa által jelzett hiba diagnosztizálása és javítása érdekében.
- Megáll a kilométeróra: Ritkább fordul elő, hogy az ABS meghibásodása esetén a kilométeróra megáll egy adott sebességnél vagy egyszerűen a 0 km/h-nál marad. Ezt általában követi az ABS lámpa vagy a "check engine" lámpa felvillanása. Amennyiben mégsem jelentene hibát a műszerfal, önmagában ez is elég indok arra, hogy felkeressen egy műhelyt.
Amennyiben a fenti ABS kocka hiba jelek bármelyikét tapasztalja, forduljon mielőbb autószerelőhöz. A kifogástalanul működő fékrendszer jelenti az autó egyik legfontosabb.

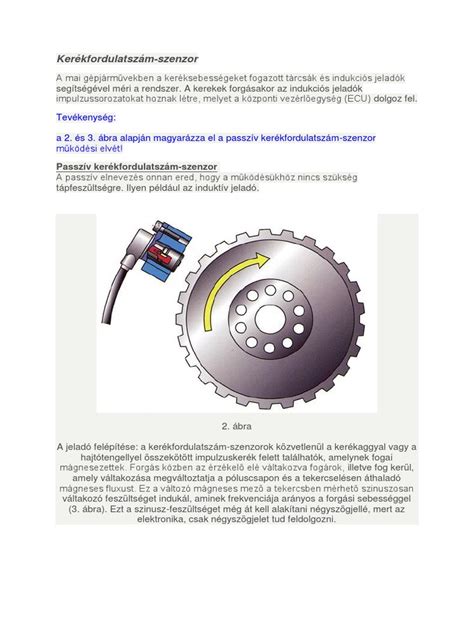

Kerékfordulatszám-szenzorok problémái
A korrózió és a szenzortartó lemez problémái indukciós kerékfordulatszám érzékelőkkel szerelt gépjárműnél fékezéskor, kis sebességnél fékpedálremegés jelentkezett, mivel az ABS rendszer működésbe lépett. Azonban az útfelület állapota nem indokolta az ABS rendszer beavatkozását. Fékezéskor, nagyobb sebességnél az indokolatlan ABS beavatkozás nem jelentkezett, csak kisebb sebességtartományban.
Az ABS hibajelző lámpa nem jelzett hibát, tehát valamilyen oknál fogva az elektronika a kis sebességek tartományában úgy érzékelte, hogy valamelyik kerék, vagy kerekek blokkolási határra kerültek. Hibakereséskor mindegyik szenzor közel azonos 1,8 kΩ ellenállású volt.
ABS tömb hibajelenségei
Oszcilloszkópot csatlakoztatva a két hátsó szenzor vezetékeire, körülbelűl 15-20 km/h sebességgel forgatva a kerekeket az 1. ábrán látható jellefutás volt látható. A kék feszültségjel a jobb, míg a piros a bal hátsó kerék jele volt. A bal hátsó kerék sebességjelében szabályos időközönként jellegében azonos formájú ,,zavar” látható.
Chiptuning a Mercedes E 270 CDI-hez
1. ábra: A két hátsó kerékfordulatszám-szenzor jelei
Mivel a szenzor végeredményképpen működőképes volt, ezért a póluskerék került vizsgálat alá. Amikor a bal hátsó féltengely kiszerelésre került, a póluskerék egy szakaszán fényes fogfelszín látszott.
A fog-fogárok geometriájában nem látszottak lényeges eltérések, a sebességjel ,,zavartságának” egyes részei megegyeztek a már említett fényes fogfelületek elhelyezkedésével. Ismert, hogy a póluskerekek többnyire mágnesesen passzív, lágymágneses anyagból készülnek.
Ha rotor nem mágnesezhető (nem ferromágneses) anyagból készül, akkor az indukciós szenzor saját mágneses terében nem jön létre fluxusváltozás, azaz nincs, vagy nem elégséges a létrejövő feszültségjel.
2. ábra: A hibás póluskerék és oszcillogram részlete
A póluskerék mágnesezhetősége könnyen ellenőrizhető egy mágnesdarabbal. A mágnes szintén látható a 2. ábrán. A rotor fogainál - a fényes fogfelületeken kívül - kellő vonzóerő volt érezhető, azonban a számokkal jelölt helyeken a vonzóerő lényegesen lecsökkent. Főleg az 1-el és 2-vel jelölt helyeken.
A későbbiekben kiderült, hogy egy sérülésből adódóan a póluskereket egy ,,aranykezű mester” javította. Ami mechanikai szempontok alapján (geometriai alakhelyesség) tökéletes volt csak a mágnesezhetőség változott. Úgy tűnt, ez okozta, hogy fékezéskor, kis sebességnél, a nem megfelelő feszültségjel alapján az ABS elektronika blokkolási hajlamot érzékelt, és beavatkozott.
Azonban a póluskerék cseréje után a próbakör alatt ismételten jelentkezett az eredeti hibajelenség. Tehát még máshol is hiba volt a rendszerben. Az 1. ábrán látható oszcillogram azonban nem utalt egyéb hibára, a hátsókerekek feszültségjeleinek frekvenciája azonos volt, az amplitúdók nem különböztek lényegesen. Az első tengelynél lévő kerekek mérésénél is hasonló volt a helyzet.
A gyakorlatban azonos keréksebességeknél a tengelyek között lehet a jelfrekvenciák között különbség (eltérő fogszámú póluskerekek esetén), azonban a feszültség amplitúdóknak közel azonosaknak kell lenniük.
3. ábra: A bal hátsó és bal első kerékfordulatszám-szenzorok jelei
Körülbelül 15-20 km/h sebességgel forgatva a bal első és hátsó kerekeket a 3. ábrán láthatóan lényeges különbség volt az amplitúdók között! Ugyan ilyen jellegű volt a regisztrátum a jobb oldali kerekek vizsgálata esetén is.
Ugyan gyanús volt, hogy miért mindkét első keréknél ugyanaz a hibajelenség (alacsony amplitúdó), de ennek ellenére az első keréksebesség-szenzorok tüzetesebb vizsgálat alá kerültek. Már a szemrevételezés során látható volt a szenzorokat tartó lemezek és a kerékagy közötti korróziós nyomok. Mindkét oldali szenzortartó lemezeket leszerelve láthatóvá vált, hogy a kerékagyak és a lemezek között kialakult rozsda eldeformálta a szenzortartó lemezeket.
4. ábra: Rozsdafoltok a bal és jobb első jeladó tartólemeze és a kerékagy között
Így megváltozott a szenzorok és a póluskerekek közötti távolság, ezáltal a feszültség jel amplitúdója is. A rozsda eltávolítása és a lemez visszaegyengetése után a hibajelenség megszűnt.
Mágneses tömítőgyűrű és légrés probléma
Az alábbi eset egy 2000-es évjáratú BMW 5-ös sorozatú, előzőekben már mások által is javítani próbált gépkocsival esett meg. Az ABS és ESP rendszer működésképtelensége miatt - melyet a hibavisszajelző lámpák is jeleztek - hibakód kiolvasás történt. A diagnosztikai műszer az egyik hátsó kerékfordulatszám szenzort írta ki hibásnak.
A hibakód törlése után a gyújtásráadást követően az elektronika nem jelzett hibát. Egy rövid próbakör megtétele után azonban a már előzőekben kiolvasott hibakód újból megjelent. Ekkor a két hátsó kerékfordulatszám szenzorra oszcilloszkópot kötöttek rá, és a gépjárművet megemelve, a két hátsó kereket lassan forgatva, az 5. ábrán látható oszcillogramot rögzítették.
5. ábra: A hátsó kerekek fordulatszámszenzorainak a jele
A képről a négyszögjelek alapján könnyen felismerhető, hogy aktív fordulatszám szenzorokkal rendelkezik a gépjármű, továbbá hogy az egyik szenzor jele nem folytonos. A szenzort tüzetesen megvizsgálva kiderült, hogy az szinte vadonatúj, azaz valaki nemrég cserélhette ki. Ezek után a kerékagy lett megbontva, hogy a kerékcsapágy mágneses tömítőgyűrűjének állapotát lehessen ellenőrizni.
A szemrevételezés során kiderült, hogy a tömítőgyűrű körülbelül a csapágykerületének egyharmadán be volt nyomódva, azaz szereléskor beljebb mozdult az eredeti pozíciójához képest. A csapágycsere, a kerékagy összeszerelése és a hibakód törlés után a hiba a próbaút alatt már nem jelentkezett. Azaz a fenti hiba csapágycsere közben történt, amikor is a szenzorgyűrű egy szegmensét megnyomták, így megnövekedett a légrés szenzorvég és a mágneses tömítőgyűrű egy része között, a jelképzés bizonytalanná vált.
ABS Kocka Javítása
Az új ABS kocka vásárlása helyett a szakszerű javítása javasolt, mivel így akár több százezer forintot lehet megtakarítani. Ezen felül előfordulhat, hogy a magas ár mellett az új eszköz típushibás. Az ABS kocka felújítása számos esetben a hidraulikus egység javításával történik, ami a hibától függően akár 1 órán belül megtörténhet.
Gyakori kérdések és válaszok
Elvégezhető az ABS kocka javítás saját kezűleg is?
Mivel az ABS kocka javítás szakértelmet és speciális felszerelést igényel, így szigorúan tilos otthoni körülmények között kísérletezni a javítással. Mindenképpen bízza tapasztalt autószerelőkre a javítási feladatokat.
ABS kocka ár: milyen költségekkel számolhatok?
Az ABS kocka ára autótípusonként jelentősen eltérhet, azonban a legtöbbször több százezer forintos téttel érdemes számolni.
Az ABS kocka hiba gyakoribb bizonyos autótípusoknál?
Igen, vannak olyan autótípusok, amelyeknél szinte típushiba az ABS kocka műszaki problémája. Míg más autóknál ritkábban fordul elő az ilyen típusú hiba.
Mennyi időt vesz igénybe az ABS kocka csere?
Az ABS kocka csere komplex szerelési folyamat, amely körülbelül 3-4 órát vesz igénybe.
Táblázat az ABS hibákról és lehetséges okairól
| Hiba Jelenség | Lehetséges Okok |
|---|---|
| ABS figyelmeztető lámpa világít | Hibás ABS jeladó, ABS kocka hiba, Elektromos probléma |
| Érzékenyebb vagy keményebb fékpedál | Hibás ABS jeladó, Féknyomás szabályozási probléma |
| Csúszás esetén blokkolnak a kerekek | ABS meghibásodás, ABS jeladó hiba |
| Fékezés során atipikus zajok | ABS jeladó hiba, Fékrendszer nem megfelelő működése |
| Kormányozhatóság csökkenése | ABS jeladó hiba, Vészfékezési probléma |
| Beesett pedál | ABS kocka hiba, Fékfolyadék probléma |
| Fékfolyadék szivárgás | ABS kocka hiba, Fékrendszer szivárgás |
