Land Rover Freelander Hátsó Differenciálmű Hiba Jelei és Haldex Kuplung Karbantartása

Az összkerékhajtású személyautókban általában valamilyen automatikusan kapcsolódó megoldást találunk, egyszerűen azért, mert az összkerékre nincs mindig szükség. Ez egy extra hibalehetőség, és bár a hajtás szinte minden esetben csak utazik az autóval, és látszólag nem csinál semmit, valójában igényel törődést. Ha ezt elmulasztod, ekkor a végén vaskos lesz a számla.

A Land Rover Freelander 2-ben is megtalálható Haldex-kuplung azonban már elmúlt huszonkét éves. Az alapvetően fronthajtásos, keresztmotoros autók 4x4 rendszerében használt Haldex-kuplung a VW-csoport összes keresztmotoros, összkerekes modelljében ezt használják, de a Volvo AWD-rendszere is erre épült. A Volvo márka Ford-tulajdonú időszakában a Haldex került az első Kugába és a Land Rover Freelander 2-be, a Discovery Sportba és a Range Rover Evoq-ba.

Ahhoz, hogy megértsük, miért olyan fontos az olaj lecserélése, érdemes megismerkedni a Haldex-kuplung működésével. A neve a lényeget elárulja: ez egy tengelykapcsoló. A személyautók száraz kuplungjához kevésbé hasonlít: a Haldexben (és például a motorkerékpárok kuplungjánál) többtárcsás, olajban futó konstrukciót használnak.

Az olaj hűti a súrlódó felületeket, elszállítja a kopadékot, és a több tárcsa miatt kisebb lehet a szerkezet átmérője. A tárcsák hornyokkal kapcsolódnak felváltva a tengelykapcsoló agy- és dobrészéhez, vagyis a ki- és a bemenő oldalhoz. Ez a szabályozhatóság teszi ideálissá egy összkerékhajtási rendszerben. Nyitott tengelykapcsolóval a hátsó tengely nem (vagy csak alig) kap nyomatékot, zárttal viszont a maximumot. Ezeknél az automatikusan kapcsolódó rendszereknél az is fontos szempont, hogy nincs szükség központi differenciálműre, hisz ennek a kuplungnak a szabályzott csúszása lehetővé teszi, hogy az első és a hátsó tengely fordulatszáma különbözzön.

Ha pedig 100 százalékosan összezár a kuplung, megkapjuk a központi differenciálzár funkciót. Persze más, elektronikus szabályzású 4x4 rendszerekben is lehet hasonló a többtárcsás tengelykapcsoló, a svéd Haldex cég konstrukcióját a működtetés tette különlegessé.

Késések az elektromos Land Rover terveiben

A harmadik, talán legfontosabb tanács, hogy a Haldexben olaj dolgozik, amit cserélni kell. Az olajból a kopadékot egy apró finomszűrő szűri ki, ez is cserélendő, tisztítani nem elég.

Cégenként nagyon eltérő, milyen karbantartási periódust adnak meg a Haldex rendszerekhez. A gyári hatvanezer kilométer erős túlzás, ők 40-et javasolnak, mert a gyári periódus végén sokszor már elképesztően koszos és elhasználódott olajat engednek le. Ivanits Richárd a 4x4-es Opelekkel szokott találkozni, ő is 30 és 50 ezer km közé teszi az optimális karbantartási periódust, szerinte az intenzív használatnál nem túlzás a 20 ezer km sem. A Haldexszel egyetlen probléma, hogy az ember nem nagyon érzi, mikor használja a hátsó hajtást is, mert annyira észrevétlenül finoman működik, hogy egy nyomatékosabb motor és egy nehezebb jobb láb kombinációjával fel sem tűnik, hogy folyamatosan dolgozik a 4x4 rendszer.

Az Opel/Saab esetében a gyár nem ír elő olaj- és szűrőcserét a Haldexben, aki ezt betartja, nagyon rosszul járhat: az olajiszappal eltömött szűrő miatt a tárcsák túlhevülnek és megégnek, a javítás pedig nem olcsó játék.

A Volkswagen-csoport a régebbi modelljeinél még 60 ezer km-t és 4 évet adott meg csereperiódusként, a gyakorlatban érdemes a többi márka szakértői által javasolt, rövidített periódusokat használni. A cikkhez megkérdezett szakértők mindegyike azt javasolja, hogy kizárólag gyári olajat használjanak az olajcseréhez. Magyarország abban a szerencsés helyzetben van, hogy miután a svéd Haldex eladta a rendszer gyártási jogait, a Borg Warner Oroszlányban gyártja, és megkaphatók a Borg Warner-féle olajok és szűrők is. De aki nem akar ezzel foglalkozni, ragaszkodjon az autógyártó olajához, bármit is mond a szerelő.

A Haldexben az olajcsere nem a sarki szerelő témája, sokszor kellemetlen művelet, az Insigniáknál pl. a kipufogót is le kell szerelni. Ha nem jól csinálják, sok esetben le sem jön a teljes olajtöltet, és mindig szükség van a gyári diagnosztikai számítógépre a kalibrációhoz és a légtelenítéshez, szóval a műveletnek megvannak a trükkjei. A rendszer légtelenítése szoftveresen történik, ha ez nem tökéletes, akkor szintén cserésre lehet hajtani a Haldexet.

Útmutató Land Rover vásárláshoz

A Haldex-olajcseréknél a szűrő (ahol van) cserélni kell, és kész, típustól függően 10 és 20 ezer közötti az ára, ezen nem érdemes spórolni. A speciális olajok ugyan drágák 15-20 ezer Ft/l), ha a literenkénti árat nézzük.

Ha visszatérünk az első pontra, miszerint csak az vegyen összkerékhajtásos autót, akinek arra tényleg szüksége van, annak még megemlítenék pár hibalehetőséget, ami bekövetkezhet. Megesik, hogy a Haldexnek beázik a DEM néven emlegetett vezérlőegysége: a beázás oka lehet nagy eső, vagy a sós latyak is bejuthat. De egy ilyen felújított DEM is 180 ezer forint, a gyári új viszont 425 ezer és ezek csak az alkatrészárak, vagyis rájön még a munkadíj.

A Haldex ráadásul csak egy kuplung, mögötte ott a differenciálmű is, ami a két hátsó kerék közötti fordulatszámot egyenlíti ki. Ezt szintén nem szabad elhanyagolni, és mondjon bárki bármit, ebben is cserélni kell időnként az olajat, praktikusan akkor, amikor a Haldexben is.

Vagyis a 4x4 rendszer olyan, mintha ott sem lenne, télen, laza, csúszós talajon és szélsőséges manővereknél nagy segítség, viszont ugyanúgy igényli a gondozást és a karbantartást, mint a motor vagy az automata váltó.

Egyszerűen meggyőződhetünk arról, hogy a haldex-rendszerű tengelykapcsoló (hétköznapi szóhasználattal élve: a haldex kuplung) működik-e. Nem kell hozzá mást tennünk, mint felemelni a járművet egy kétoszlopos emelővel (FONTOS: a jármű kerekei ne érjenek a talajra és senki ne tartózkodjon a jármű alatt!), majd beindítjuk a jármű motorját és a sebességváltót egyes fokozatba kapcsoljuk.

Vásárlási tanácsok Land Cruiser 120-hoz

A tengelykapcsolót fokozatosan felengedjük, ügyelve arra, hogy a kipörgésgátló ne legyen bekapcsolva. A felemelt jármű alatt meg kell tapintani, hogy működik-e a tengelykapcsoló szivattyúja: alig hallható búgó hang és enyhe rezonancia jelzi a működést a Gen. I. - Gen. II. - Gen. III. kuplungok esetén. A Gen. IV. és Gen. V. rendszer esetében a szivattyú szakaszosan működik, ki-be kapcsol a fennálló hidraulika nyomás függvényében.

Mielőtt bármilyen szerelési munkálatoknak nekikezdenénk, célszerű hiba-kódolvasóval a hajtáslánc hibatárólóját kiolvasni. Gyakran előforduló hiba, hogy a motorvezérlő és az ABS/ESP hibát jelez, ennek következtében a tengelykapcsoló vezérlő elektronika nem kapja meg a működéséhez szükséges alapvető információkat.

Az egyik leggyakrabban előforduló hiba az olaj- és a szűrő cseréjének elmulasztása (30.000 km vagy 3 év), vagy nem megfelelő olaj alkalmazása (csak a BorgWarner gyár által forgalmazott olaj felel meg 100%-ban a haldex rendszerű tengelykapcsoló igényeinek). Az elmulasztott olaj- és szűrőcserék miatt károsodhat a szivattyú, valamint az olajjáratokban lerakódhat a kopadék.

A rendszer elszennyeződése miatt nem áll rendelkezésre a szükséges mennyiségű és nyomású olaj, ezáltal a tengelykapcsoló „pulzáló” üzemmódban működik, hiszen nem épül fel a szükséges rendszernyomás. A „tünet” a következő: menet közben rángat az autó, a kormány berezonálhat, mivel a hajtásláncon keresztül a vibráció eljut a jármű első futóművéhez is.

Szűk fordulók esetén, teljesen kitekert kormányállás mellett ez akár erős ropogó hangot is adhat a hátsó differenciálműből (gyakran szedik szét a hátsó hajtást és kicserélik a hátsó differenciálmű alkatrészeit, azonban a javítás után a hiba továbbra sem szűnik meg).

A hiba lokalizálására érdemes kiszedni a hátsó hajtás biztosítékát, vagy megszüntetni a tengelykapcsoló tápfeszültség ellátását (ne csípőfogóval). Szakszerűtlenül elvégzett olajcsere szintén okozhat fejfájást. Az olajat mindig tiszta, skálával ellátott mérőedénybe engedjük le és jegyezzük fel, hogy hány ml olaj volt a tengelykapcsolóban.

Vizsgáljuk meg szemrevételezéssel az olaj minőségét is, hogy nem tartalmaz-e fémkopadékot, valamint fekete színű olajiszapot (amennyiben nagy a szennyezőanyag tartalom, akkor lehet, hogy az olajcserét többször is célszerű elvégezni). Ha kiszereljük a szivattyút, akkor a szűrőjét tisztítsuk meg, ügyelve arra, hogy csak a szivattyúszűrő csavarjait szereljük ki (ha a szivattyút is kiszereljük, akkor a haldex kuplung olajrendszeréből is részben kifolyik az olaj).

A tengelykapcsoló olajcsere esetén célszerű a differenciálmű olajszintjét is ellenőrizni, nem került-e bele haldex olaj. Amennyiben betöltöttük a tengelykapcsolóba az olajat (szűrő kicserélése után) és a szintjelző csavarig ér az olajszint, nem ért véget az olajcsere.

Ha rendelkezésre áll hibakódolvasó, célszerű a szivattyút kívülről szakaszosan pár másodpercig elindítani majd kikapcsolni, közben minden működtetés után ellenőrizni kell a haldex-rendszerű tengelykapcsoló olajszintjét és után kell tölteni az olajat.

Mindaddig kell folytatni a műveletet, amíg nem tudunk több olajat tölteni a tengelykapcsolóba (ha több olajat nem tudunk a rendszerbe önteni, akkor végre kell hajtani az adott autótípusra vonatkozó olajcsere utáni szerviz utasításokat, ez mindig autó típus függő). Ezután az autóval meg kell tenni 10 km próbautat. A próbaút után ismét ellenőrizni kell az olajszintet és ha szükséges, után kell tölteni az olajat.

Az osztómű az összkerékhajtású járművek egyik legfontosabb szerkezeti eleme, amely az erőt osztja el az első és hátsó tengelyek között. A meghibásodása komoly problémákat okozhat, hiszen nem csupán a hajtáslánc működésére, hanem az autó biztonságára és stabilitására is hatással van.

Az egyik leggyakoribb tünet, amely az osztómű hibájára utalhat, a furcsa, morgó, zörgő vagy kattogó hang, amely gyorsításkor vagy kanyarodás közben hallható. Ezek a zajok jellemzően a hajtáslánc meghibásodására utalnak, de ha különösen a középső részből, a kardántengely környékéről érkeznek, akkor az osztómű lehet a ludas.

Az osztómű hibájának egy másik fontos jele a jármű instabil viselkedése, vibrálás vagy rángatás érzékelése főként gyorsítás vagy haladás közben. Ez a jelenség gyakran a hajtáslánc egyensúlyának megbomlására utal, amit egy hibás osztómű is okozhat.

Ha az autó összkerékhajtása nem kapcsol be rendesen, vagy használat közben úgy érzi a vezető, hogy a rendszer nem működik megfelelően, az is az osztómű hibájára utalhat. Az osztómű feladata az erő optimális elosztása a négy kerék között, és ha ez nem történik meg, a jármű viselkedése drámaian megváltozik.

Az osztómű egyik leginkább szemmel is látható hibajele az olajszivárgás. Az osztómű kenéséhez szükséges speciális hajtóműolaj szivárgása súlyos problémák forrása lehet, hiszen az alkatrészek kenés nélkül gyorsan elkopnak.

Amikor az autó menet közben kattogó hangokat ad ki, vagy hirtelen akadozik a haladás, az is utalhat az osztómű rendellenes működésére. Ezek a hangok jellemzően nem egyenletesek, hanem a sebességgel vagy a gyorsítás intenzitásával változnak.

A modern járművekben az osztómű és a hajtáslánc működését elektronikus vezérlőegységek is felügyelik, amelyek hibák esetén figyelmeztető jelzést adhatnak. A műszerfalon villogó 4WD, AWD vagy hajtásrendszer ikon azt jelezheti, hogy a rendszer nem működik megfelelően.

Az osztómű hibája különösen terepjárás vagy csúszós útfelületen történő közlekedés során válhat nyilvánvalóvá. Ha a jármű nem képes kellő vonóerőt kifejteni, vagy gyakran elakad, elcsúszik, miközben a négykerék-hajtás be van kapcsolva, az a rendszer meghibásodását jelezheti.

Az osztómű meghibásodása ritkán javítható házilag, mivel speciális szaktudást és eszközöket igényel. Éppen ezért minden gyanús hang, rángatás, instabil viselkedés vagy figyelmeztető lámpa esetén javasolt mielőbb felkeresni egy megbízható szervizt.

Gyakori tünetek és jelek

Fura hangok (morgás, zörgés, kattogás) gyorsításkor vagy kanyarodáskor
Instabil viselkedés, vibrálás vagy rángatás
Az összkerékhajtás nem kapcsol be rendesen
Olajszivárgás
Kattogó hangok menet közben
Figyelmeztető jelzések a műszerfalon
Terepen vagy csúszós úton gyenge vonóerő

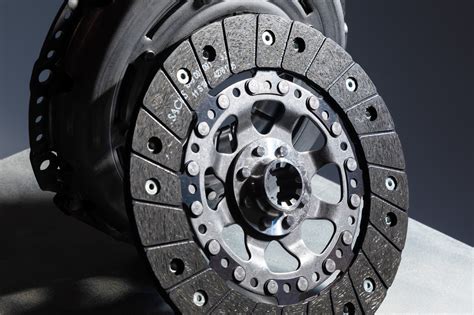

A Haldex kuplung működési elve

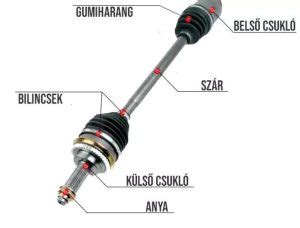

Összkerékhajtású rendszerek típusai

Haldex generációk összehasonlítása

Az alábbi táblázat összefoglalja a Haldex kuplung különböző generációinak főbb jellemzőit és különbségeit:

Generáció	Főbb jellemzők	Megjegyzések
1. generáció	Mechanikus-hidraulikus működés, fordulatszám-különbségre reagál	Először a VW Golf IV-ben és Audi TT-ben
2. generáció	Továbbfejlesztett változat, több érzékelő, arányos elektromágneses szelepek	Nagyobb átvihető teljesítmény
3. generáció	Erősebb tápszivattyú, csökkentett reakcióidő	-
4. generáció	Intelligens összkerékhajtás, figyeli a vezető szándékát, elektronikus szabályozás	Energiahatékonyabb, dinamikusabb működés
5. generáció	Nincs nyomástároló és szabályozószelep, precíz elektronikus szabályozás	Könnyebb és kisebb, érzékenyebb az olajcserére

Ne feledjük, a rendszeres karbantartás és a megfelelő olaj használata elengedhetetlen a Haldex kuplung hosszú élettartamához és megbízható működéséhez. Ha bármilyen rendellenességet tapasztalunk, forduljunk szakemberhez a további károk elkerülése érdekében.
