Kuplungos Kardántengelyek: Típusok, Karbantartás és Vásárlási Tanácsok

A kardántengely a traktor TLT-jét köti össze a munkagép hajtásával, rugalmas nyomatékátvitelt biztosítva. Sokan csak egyszerű erőátviteli eszközként tekintenek a kardántengelyekre, ami igaz is. Pontosabban igaz lenne, ha a munkagépek erőigénye nem indokolta volna a kardántengelyek folyamatos fejlesztését, és az egyébként kifejezetten egyszerű eszközök technológiai átalakulását.

A kardántengelyeknek meg kell felelniük az összes biztonsági előírásnak, és rendelkezniük kell CE minősítéssel is. Védőburkolata és túlterhelés elleni kuplungja (nyírócsap, csúszókuplung) a biztonságot szolgálja. A helyes hosszméret és a szöghelyzet elengedhetetlen a vibráció és a törés megelőzésére. Zsírzása rendszeres karbantartási feladat.

Dupla kardántengely felújítása/felújítása

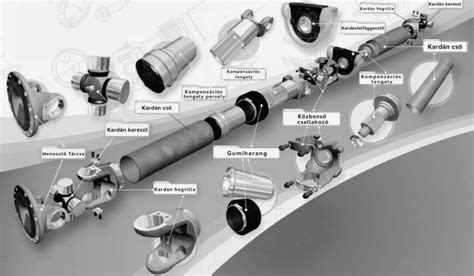

Kardántengelyek Karbantartása

Az Axiál Kft. meglátásai alapján minden kardántengely esetében a gyártó pontosan meghatározza, hogy melyik elemét milyen időközönként kell karbantartani, zsírozni. Ilyenkor érdemes legalább szemrevételezéssel ellenőrizni az elemek épségét. Amikor az adott munkagépet szezon végén lemosva, karbantartás után „eltesszük a következő szezonig”, akkor érdemes a kardántengelyt is komolyabban átnézni, és cserélni a szükséges elemeket. Ezt az ellenőrzést természetesen szakműhelyben is el lehet végeztetni.

Ha a kardántengelyen nem végezzük el az előírt időközönként a megfelelő minőségű kenőanyag utánpótlását, akkor élettartama drasztikusan csökken, akár a harmadára is! A karbantartási időszak hossza, a kardántengely gyártmányától és kialakításától függ, ami 8 üzemórától akár 250 üzemóráig is terjedhet.

A Habi Kft. meglátásai alapján a kardántengelyeket minden munkavégzés kezdetekor ellenőrizni kell. Ilyenkor meg kell vizsgálni a védőburkolatok állapotát, hiánytalan meglétét, a kardánkeresztek, kardánvillák és profilcsövek épségét. A karbantartás leginkább a kardánkeresztek zsírozásából áll, amit műszakonként el kell végezni, ez általában 8 órás időintervallum.

Alkatrészek és tudnivalók IFA W50 kardántengelyhez

Az Axiál Kft. szakműhelyében elvégzett állapotfelmérés után a partner felújítási és új kardántengelyre vonatkozó ajánlatot is kap.

Az Agro-Viko Kft. szerint, ha a kardántengely rendszeresen és szakszerűen van karbantartva, akkor hosszú élettartamú lehet.

Fontos szempontok a karbantartás során:

A gyártó által előírt karbantartási idők betartása
Megfelelő minőségű kenőanyag használata
A védőburkolatok és alkatrészek állapotának rendszeres ellenőrzése

Javítás vagy Csere?

A kardántengelyeket, mint más egyéb gépeket, gépelemeket érdemes javítani, abban az esetben, ha a felújítás költsége nem haladja meg az új eszköz bekerülési értékének 75-80 százalékát. Amennyiben a javítás összege ezen érték felett van, érdemes új kardán beszerzésén gondolkozni.

Egy meghibásodott kardántengely javításakor mérlegelni kell a javítás költségét, plusz a kardán többi részeinek állapotát, és az új kardán vételárának a különbségét.

Binacchi kardántengely útmutató

Az Agro-Viko Kft. szerint a sérült kardántengelyeket érdemes javítani, hiszen az alkatrészek ellátottsága megfelelő a javítások elvégzéséhez. Cégüknél nemcsak komplett kardántengelyek, hanem azok egyes alkatrészei is megvásárolhatóak (kardánkeresztek, kardánvillák, profilcsövek, ráépíthető univerzális szabadonfutók, nyomatékhatárolók, kuplungok és védőburkolatok), melyekkel akár házilag is kijavíthatják a kopott, sérült kardántengelyt.

Az alkatrészek, valamint javítókészlet beszerzésénél célszerű megadni a típust, esetlegesen a kardánvillákon és kardánkereszteken található azonosítókat.

Kardántengely Vásárlás

Vásárláskor fontos, hogy jól ismerjük a felhasználási területet, és ennek megfelelően a gépkapcsolatot, az éves üzemidőt, és az üzemeltetési körülményeket is.

A Habi Kft. szerint egy hibátlanul működő kardántengely megfelelő, biztonságos, csúszásmentes erőátvitelt kell biztosítani az erőgépről a munkagépre. Vásárláskor minden esetben szem előtt kell tartani az erőgép TLT tengelyének teljesítményét, és az adott munkagép teljesítményigényét, illetve a munka során fellépő esetleges túlterhelés kiküszöbölését, ilyen helyzetekre ajánlják a kuplungos kardánokat.

További fontos szempontok:

Kardántengely csapágy hiba BMW E36

Ha egy munkagép nagy fordulaton dolgozik, leállításakor a forgó részek a tehetetlenségi erő miatt tovább tudjanak forogni. Ilyen megoldásra javasolják a szabadonfutós kardántengelyt.
Abban az esetben, ha az előzőekben említett mindkét hatás fellép, akkor a kettő kombinációjára is van javaslatuk.
Mindig a munkagép teljesítményigényének felső határát vegyük figyelembe, így biztonságban fogunk dolgozni.

Az Agro-Viko Kft. a saját márkás termékéből a legkisebb méretűtől (T1-650) egészen a legnagyobb méretig (T6-2000) ajánlja kardántengelyeit, de megtalálható a T8-as széria is, valamint a nagy hajlásszögű típusok is.

Összefoglalva, a kardántengely kiválasztásakor és karbantartásakor a következőket vegyük figyelembe:

Szempont	Fontos tudnivalók
Teljesítmény	Az erőgép TLT teljesítménye és a munkagép teljesítményigénye
Túlterhelés	Kuplungos kardántengely használata javasolt
Nagy fordulatszám	Szabadonfutós kardántengely használata javasolt
Karbantartás	Rendszeres zsírzás és a védőburkolatok ellenőrzése
Javítás vs. Csere	Mérlegelni kell a javítás költségét az új kardán árával szemben
