Kettős tömegű lendkerék: Működés, hibák és cseréje
A modern gépjárművek meghatározó eleme a kettős tömegű lendkerék, mely a motor és a vezérmű munkáját optimalizálja. Elsőrendű szerepe, hogy a belső égésű motorban keletkező vibrációkat csökkentse, ezzel fokozva az utazás kényelmét és az alkatrészek élettartamát.
Sokan félnek tőle, hiszen általában csak a rémhírek keringenek eme alkatrészről, hogy drága, hamar tönkremegy… A félelem nem alaptalan, hiszen nem éppen a legolcsóbb alkatrésze az autónak. Esetenként akár 400-500 ezer forintba is kerülhet. Nem beszélve arról, hogy szinte mindig teljes kuplung szettel együtt kell cserélni.
A kettős tömegű lendkerék (angol megnevezése: Dual Mass Flywheel, németül jelentése: Zweimassen-Schwungrad) egyike azon alkatrészeknek, amelyek a leginkább elősegítették a modern erőátviteli rendszerek evolúcióját.
De nézzük, mi is az a kettős tömegű lendkerék? Mi az a lendkerék? Minden autóban van lendkerék. A lendkerék a motor főtengelyére van rögzítve, csavarozva! A lendkerék a váltó harangban helyezkedik el és a lendkerékre van rögzítve a kuplung tárcsa és a kuplung szerkezet melyet a kinyomócsapágy működtett! Tehát a motor és a váltó között foglal helyett. A motor működésének elengedhetetlen alkatrésze. Ha egyszerűen akarnék fogalmazni egy energiatároló amely segíti a motor főtengelyének mozgását. Tehát egy bizonyos fordulaton kiadja a magában tárolt feszültségért és ezzel segíti a motor működését.
Két féle lendkereket különböztetünk meg: vagy egytömegű vagy kéttömegű lendkerék. Az egytömegű lendkerék mondhatni egyszerű mint a fa ék, egy teljesen kicentrírozott futású nagyméretű, súlyos vasdarab, melyre felszerelik a kuplungot, valamint az indításhoz szükséges fogas koszorút.
Minden a Mini Cooper S lendkerekéről
Peugeot 407 kettős tömegű lendítőkerék meghibásodás 2.

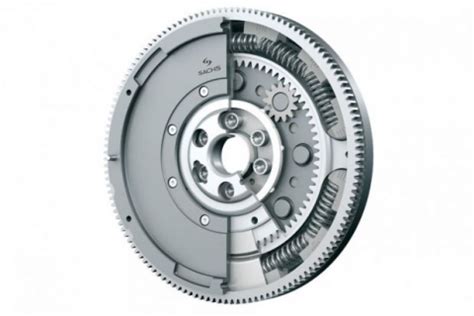

A kettős tömegű lendkerék működése
A kettős tömegű lendkerék működése folyamán két különböző tömeggel rendelkező egység, egymáshoz viszonyítva elfordul, így képes a motor különféle fordulatszámainál jelentkező ingadozások csillapítására.
A kettőstömegű lendkerék feladata, működési elve: Ha szemügyre veszünk egy régebbi és egy napjainkban gyártott diesel erőforrással rendelkező gépkocsit, akkor meglepődve tapasztaljuk, hogy sokkal finomabban jár, nincs rázkódás az utastérben nem beszélve a komfortérzetről mikor sebességet váltunk. Eme alkatrész feltalálásának köszönhetjük azt a rengeteg nyomaték és lóerő többletet, hiszen mechanikai sérülés nélkül át tudja adni az energiát az erőátviteli alkatrészeknek. Vagyis akkor kijelenthetjük, hogy a kettőstömegű lendkerék nem más, mint egy energia elnyelő alkatrész. Ahhoz, hogy megértsük a működési elvét dióhéjban ismernünk kell felépítését. Tehát a kettőstömegű lendkerék, ahogy a neve is mutatja kettő lendkerékből áll. Egy elsődlegesből és egy másodlagosból (a másodlagos lendkerék tekercsrugókkal kapcsolódik az elsődlegeshez). Tartalmaz még tekercsrugókat, surlódóbetéteket és még néhány apró alkatrészt melynek a részletezésébe most ne menjünk bele. A két tömegnek illetve a rugóknak köszönhetően az elsődleges lendkerék amplitúdójának (harmonikus rezgőmozgás) csak a töredéke jelentkezik a másodlagos lendkeréken, ahonnan a forgatónyomaték továbbítódik a sebességváltóra onnan pedig a féltengelyekre.
Miért van rá szükség?
A benzines és dízel (főleg a dízel) motorok akkorát fejlődtek az elmúlt 15 évben, mind erő, teljesítmény, de komfortra is, hogy elengedhetetlen volt ezt az alkatrészt is fejleszteni! Egyszerűen az egytömegű lendkerék ide már kevés, ezt a feladatott képtelen ellátni. A mai új autóknál is 2019-ben még léteznek egytömegű lendkerékkel szerelt autók, de ezt a legolcsóbb gyártók benzines kínálatából kell keresni, ahol nincs turbó és a maximális teljesítmény nem haladja meg a max 60 lóerőt! Tehát az olcsó kategóriás autóknál gond nélkül működik is. De egy turbóval felszerelt dízel vagy benzines, nagyobb nyomatékú és teljesítményű autónál már muszáj a kettős tömegű lendkereket használni. Ahol a maximális nyomaték és teljesítmény folyamatosan jelen van és a fordulatszám tartomány is nagyobb ott főleg elengedhetetlen.
A négyhengeres négyütemű motor esetében 1/2 fordulatonként van 1 munka ütem, ami nyomatékpulzálást hoz létre a főtengelyen és ezt kell az erőátviteli rendszernek feldolgoznia. Tehát egy szükséges alkatrész lett a kettős tömegű lendkerék. Továbbá a kettőstömegű lendkerék másik nagy feladata a rezgés és rezonancia csökkentése, átalakítása és a sima egyenletes motor járás optimális szinten való tartása.
A modern motoroknál a ma motorok fejlődés során a rezonancia egy nagyon rossz mellékhatás lett, állandóan jelen van, de a legnagyobb gondot, indításkor és szélsőséges fordulatszámokon okozza. Tehát ha a kettős tömegű lendkerék legnagyobb feladata az indításkor, alapjáraton és csúcs fordulatszám közelében van, ekkor tesszük ki a legnagyobb igénybevételnek.
Vivaro kettős tömegű lendkerék hiba - tünetek és megoldások

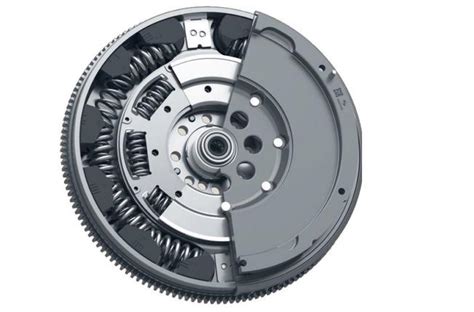

A kettős tömegű lendkerék meghibásodásának jelei
Mint sok más alkatrész, a kettős tömegű lendkerék is cserére szorulhat. A leggyakoribb hibák közé tartozik a belső rugók vagy a csapágyak kopása illetve törése, ami gyakran a motor egyenetlen járásához vezethet. A nem megfelelő karbantartás, valamint a túlzottan sportos vezetési stílus is előidézheti a rendszer meghibásodását.
Érdemes komolyan venni az autó visszajelzéseit, hiszen ha elhanyagoljuk azokat, komolyabb meghibásodással és vele együtt természetesen magasabb javítási költségekkel kell számolnunk.
Általában a hibás 2tömegű lendkeréknek vannak jelei. Legelőször is elkezd hangosodni a motor körül valamizaj, fémes fizikai hangot kell keresni, főleg leállításkor, indításkor és alapjáraton, ha már menetközben is jelen van a zaj akkor már azonnal csere éret az alkatrész. Az autó remegése is intő jel lehet. Mint már előzőleg leírtuk ilyenkor a két egymáshoz rögzített lendkerék nagy elfordulási szöge miatt van a zaj és ez később még a motor működésére is kihathat.
Nem szabad figyelmen kívül hagyni, amikor a jármű indításakor vagy leállításakor különös, koppanásszerű zaj jelentkezik. Ez gyakran utal arra, hogy a lendkerék rugói elvesztették rugalmasságukat, vagy az egyik tárcsája elmozdult. Ha a jármű használata során furcsa, eddig ismeretlen zajokat tapasztalni, akkor érdemes arra gondolni, hogy talán a kettős tömegű lendkerékkel kapcsolatos probléma állhat a háttérben.
A motor alapjáraton való remegése, különösen, ha szinkronban van a motor fordulatszámával, szintén utalhat ilyen jellegű problémára. Nem ritka, hogy a kuplung pedál lenyomásakor vagy a váltáskor furcsa, klattyogó hangokat hallani.
A hibák jelei lehetnek:
- Nehézkesebb váltás
- Zajos váltás
- Alapjárati zajok
- Alapjárati remegés
- Hidegindításkori zajok
- Leállításkor remegés és csörömpölő zaj
- Az autó beindítása közbeni fulladás
A kettős tömegű lendkerék élettartama
A kettős tömegű lendkerék élettartalmát senki sem tudja megmondani, de a tapasztalatok alapján 150-300 ezer kilométer között van. A kettős tömegű lendkerék szerkezeti felépítése és ellenőrzése: A nevéből is adódóan ez két fő alkatrészből áll, két lendkerékből melyek között több előfeszített rugó van. A lendkerék egyik fele a főtengelyre van csavarozva, amíg a másik lendkerékre szereljük fel a kuplung szerkezet és tárcsát. A lendkerék két fő része képes egymástól elfordulni mind horizontálisan mind vertikálisan. Az elfordulás és billenés mértékét a gyártok határozzák meg! Tehát ha hibásnak véljük a lendkereket, akkor mérni kell-e két értékes és össze kell vetni a gyártó által megszabottal.
Hogyan növelhető az élettartama?
A kettőstömegű lendkerék élettartamának növelése érdekében kerüljük el a szélsőséges fordulatszám tartományokat, tehát az alapjáratott és a maximális fordulat közeli állapotot! Ne váltsunk agresszíven és kerüljük az állandóan sportos vezetési stílust.
- Próbáljuk mérsékelni az indítások számát, a taxi üzemmódot.
- Kerüljük a túl nagy és a túl alacsony sebességet, pontosabban inkább úgy fogalmaznék az alacsony és magas fordulatszámot. 1000-1200 körüli fordulatszámon használva a korszerű dízelmotorunkat bejönnek azok a fránya vibrációk, amikről már beszéltünk.
- Rossz állapotú befecskendező rendszer. Ha a befecskendezés pontosságát befolyásoló jeladó, érzékelő vagy akár porlasztócsúcs tönkre megy. Ez már kemény dió megállapítani, hogy a kettős tömegű lendkerék miért is ment tönkre. Ha például egy henger kevesebb vagy több naftát rossz időben kap meg, akkor kialakul egy plusz rezonancia, amit a lendkerék lekezel, a saját élete árán is. Tartsuk karban az autónkat!
A kettős tömegű lendkerék cseréje
A javítás során elsődleges feladat a hibakód kiolvasás, valamint a gépjármű gyakorlatban történő kipróbálása. A szakavatott fülek azonnal kiszúrják, hogy mivel van gond. A csere ugyan nem költséghatékony, mégis elengedhetetlen a jármű megbízható működésének fenntartásához. A kettős tömegű lendkerék szakszerű cseréjével vagy javításával elkerülhető az, hogy további, súlyosabb gondok alakuljanak ki a vezérműben. Ez az alkatrész bonyolult felépítése miatt rendszerint nem javítható, hanem cserére szorul.
Ha egy kettős tömegű lendkerék rossz és cserélni kell, akkor a hozzá tartozó kuplung tárcsát és szerkezetet, kinyomócsapágyat vagyis a kuplung szettet is cserélni kell! Ez nagyon fontos, több okból is! Először is ezek az alkatrészek együtt kopnak mert együtt dolgoznak, igy ugyan annyi mértékű igénybevételnek vannak kitéve és ugyan annyi km-t, munkaórát dolgoznak le. Továbbá a kettős tömegű lendkerékkel szerelt autókban a kuplung tárcsák már szinte 99%.-ban fixek és nem tartalmaznak rugót (mert az a lendkerékben van) tehát a rossz, hibás lendkerék nagy billenési szöge deformálhatja a kuplungtárcsánkat is. Kuplung tárcsák meg ugye megint csak szettben cserélünk, tehát az egészet egyben kell cserélni és akkor biztos hogy nem lesz gond.
Szerelési anyagként még általában a főtengelyszimering cseréjét szoktuk javasolni, mert ha lent van a lendkerék akkor csak egy mozdulat a pár ezer forintos szimmering cserje. A gyártók is ennek megfelelően kínálnak komplett kuplung és kettős tömegű lendkerék szetteket, melyek egy csomagoláson belül tartalmaznak minden egyes alkatrészt, még a csavarokat is! Fontos megemlíteni még, hogy egy gyártó termékét használjuk, tehát nem vegyítsünk és házasítsunk más-más gyártok termékeit!
A gyártók és a szakszervizek által kínált alkatrészek használata javasolt, mivel ezek biztosítják a legjobb illeszkedést és teljesítményt. A minőség és a precizitás nélkülözhetetlenek, hiszen ezek garantálják, hogy a jármű működése zavartalan maradjon a jövőben is.
A Kettős tömegű lendkerék cseréjéhez, már igen komoly felszereléssel és tudással kel rendelkezni.
Mivel a lendkerék a kuplunggal egy helyen van, kvázi mint a kuplungozási műveletnél mindent le kell bontani. Általában le kell bontani az első futóművet, rúdfej, talpas ki, majd ki a komplett gólyaláb. Minden elektromos vezetéket ami a váltó körül van eltávolítjuk. A motort felülről motortartó állvánnyal felfüggesztjük. Érdemes megvizsgálni mielőtt ezt megtennénk, mert sok esetben a kormánymű is ezen helyezkedik el. Kiszedjük a váltó összes felfogató csavarját, elkötjük a tartó bakokat, és a váltó tartó segítségével leeresztjük a váltót.
Leszereljük a kettős tömegűt és a lendkerék két oldalát megvizsgáljuk. Megnézzük hogy milyen a régi lendkerék kuplung viszony.
Kettős tömegű lendkerék ára és vásárlása
A kettős tömegű lendkerék nem fix áras termékek! Rengeteg változat létezik, melyet alvázszám alapján gyári programból tudunk kikeresni. Rengeteg átfedés és váltás létezik melyek alvázszám és motorszám alapján keresünk ki. Igy a félreértések és a pontos beazonosítás érdekében ajánlott ügyfélszolgálatunkat felkeresni! A kettős tömegű lendkerék árak általában 40-300.000 Ft ig terjednek de ez nagyon változó.
Gyári vagy utángyártott kettős tömegű lendkerék? Ha LUK, Sachs, Valeo, Aisin, Exedy nevet márkát látunk, akkor biztos nem csalódhatunk! A felsorolt gyártok mind gyári alkatrészek, tehát az autó gyártok nem gyártanak lendkereket, kuplungot hanem a fenti márkák szállítanak be nekik is. Elfordulhat viszont olyan, hogy mondjuk a VW.-nek a gyári beszállítója a LUK, de ön valamiért Sachs szettet vásárol és a Sachs szettben viszont mégis LUK termékek lesznek.
Kettős tömegű lendkerék átalakító szett
Hallotál már a kettős tömegű átalakító szettről? Amikor elhasználódik, a kéttömegű lendítőkerék bizonyos autótípusokban helyettesíthető, átalakítható egytömegűvel, ezeket hívjuk átalakító szettnek. (lendkerék cseréje egytömegűre). Általánoságban kijelenthető, hogy a sima lendkereket, kuplungtárcsát és kuplungszerkezetet tartalmazó készlet sem kerül annyiba, mint önmagában a kettős tömegű lendkerék. De ezzel igazán akkor spórolsz, amikor a következő kuplungozáskor elég csupán a kuplungtárcsát, a kinyomócsapágyat és a szerkezetet cserélni, a lendkereket nem.
A kiváltó szettek véleménye megoszlik, a piacon.
Itt szeretném megosztani azt a gondolatot, hogy érdemes-e lecserélni a kettős tömegű lendkereket egy fix lendkerékre, amit a Valeo szállít. Az eddig látottak és halottak után már kijelenthetjük, hogy egy erős dízelmotornak kell, hogy legyen ott egy kettős tömegű lendkerék, mert szétveri az egész hajtásláncunkat, ha nincs. Ezeket az autókat így tervezték és tapasztalatunk szerint a fix lendkerekes autók futásteljesítménye igen csekély, nálunk egy éven belül mindig visszakerült a fix lendkerekesre átalakított kuplung, így azt nyugodt szívvel senkinek sem ajánlom. Tudom olcsóbb megoldás a fix, de ahova ajtót terveztek nem rakhatunk két ablakot.
Milyen autóban van kettős tömegű lendkerék?
Akár benzines autóban, akár diesel, automata vagy mechanikus váltós a gépjármű, mindegyikbe megtalálható az elemzett alkatrész.
A benzinmotoroknál még ma is kevésbé elterjedt ez a technika, de azért ezeknél is érdemes utánanézni az interneten vagy utánakérdezni egy márkaszerviznél. És van egy-két olyan kivétel is, ami felveti a kérdést: ha nekik sikerült kihagyni ezt a drágán javítható és erősen véges élettartamú alkatrészt, másnak miért nem? Ilyen a Kia és a Hyundai 1,6 literes dízelmotorja, vagy a PSA-csoport számos autóba beszerelt 1.6 HDI-jének néhány változata, vagy a Renault-féle 1.5 dCi korábbi kisebb teljesítményű példányai.
Használt autó vásárlásakor mire figyeljünk?
A kettős tömegű lendkerék állapotának felmérése vásárláskor csak arra szorítkozhat, hogy motorleállításkor odafigyelünk, hallható-e csattanás a kuplung felől, illetve hogy alapjáraton remeg-zörög-e a lábunk alatt a kuplung.
Viszont van egy rossz hírünk: lehet, hogy azért nincs se zörgés, se csattanás, mert korábban a tulaj a tönkrement és drága alkatrészt egy fix lendkerékre cserélte. Bizony, ilyen megoldás is létezik, sokkal olcsóbban, mint amennyibe a rendes csere kerül, de tudni kell, hogy ha kivesszük a rendszerből a kettős tömegű lendkerék csillapító hatását, gyorsan tönkremegy a kuplung, sőt: a váltó és a motortartó bakok elhasználódása is hamar bekövetkezik, de a motor is károsodhat.
A hazai használtpiac legnépszerűbb modelljei közül kiemelkedően kényesek a PD-TDI motoros Volkswagen-csoportos kocsik, ezeknél a kemény járású motor a tapasztalatok szerint sokkal hamarabb megöli a kettős tömegű lendkereket, mint a későbbi közös nyomócsöves TDI-k.
Hibadiagnosztika
A tengelykapcsoló cseréje során feltétlenül ellenőrizzék a kettős tömegű lendkereket.
A járműgyártók első felszereléseiben egyre több kettős tömegű lendkereket alkalmaznak - a tendencia tovább emelkedik. Ennek az oka a kettős tömegű lendkerék műszaki előnyeiben található, valamint a zajszint csökkentésének és a modern motorok károsanyag-kibocsátás csökkentésének a szükségességében.
Ezek az alternatív javítási megoldások nem felelnek meg a járműgyártók specifikációinak! Ezek a tengelykapcsoló tárcsák ebben az alkalmazási formában nem képesek a motor által gerjesztett forgási lengéseket szemben a kettős tömegű lendkerékkel a kisebb elfordulási szög miatt teljesen felvenni.
Mikor jelentkezik a probléma?
- A jármű rendkívüli terhelése?
- Menetprofil?
- Hajtottak már végre javításokat a tengelykapcsolón vagy a sebességváltón?
- Tuningolták-e a gépkocsit?
A kettős tömegű lendkeréknek a járműben történő megítélésénél alapvetően győződjenek meg arról, hogy a környező olyan szerkezeti részek,mint pl. a kipufogó berendezés, hővédő lemezek, motorfelfüggesztés csillapítóbakjai, segédberendezések és hasonlók nem okoznak-e zajt. Továbbá bizonyosodjanak meg arról, hogy az olyan aggregáthajtásoktól,mint pl.
Annak érdekében, hogy be tudják határolni a zajforrást használhatnak például egy sztetoszkópot.
Ideális esetben fennáll a lehetőség, hogy az előforduló reklamációt össze tudják hasonlítani egy azonos, vagy hasonló felszereltségű járművel.
A "klakk-zörej" az összekapcsolásnál, a sebességváltásnál és a terhelésváltásnál keletkezhet a hajtásláncból is jöhet. A zörejt a váltó fogaskerekeinek foghézaga, a csuklóstengelyek /kardántengely vagy a kiegyenlítőmű és a kiegyenlítő kerekek játéka okozza.
A másodlagos lendítőtárcsa kiszerelt állapotban az elsődleges lendítőtárcsához képest elfordítható. Adott esetben itt is észlelhető zaj. Ez a zaj vagy a karimától, ami felütközik az íves rugón vagy a másodlagos lendítőtárcsának a súrlódásvezérlő tárcsán történő felütközésből származhat. Ebben az esetben sem hibás a kettős tömegű lendkerék.
A brummogó zajoknak több oka lehet; pl. rezonancia a hajtásláncban vagy a kettős tömegű lendkerék nem megengedett mértékű kiegyensúlyozatlansága. A nagy kiegyensúlyozatlanság oka pl. a kettős tömegű lendkerék hátoldalán lévő kiegyensúlyozó tömegek hiánya vagy egy hibás siklócsapágy lehet.
Az, hogy a brummogó hang kiegyensúlyozatlanságból ered-e, az egyszerűen megtalálható. Pörgesse fel a motort álló helyzetben lassan és egyenletesen. Ha a motor vibrációja a fordulatszám emelkedésével erősödik, akkor a kettős tömegű lendkerék hibás.
