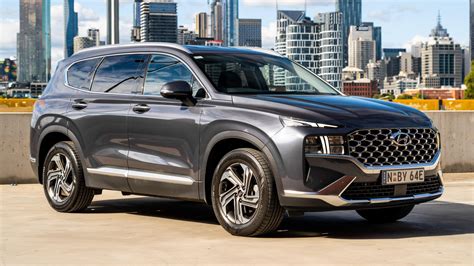

Hyundai Santa Fe: Olajcsere Gyakorisága és Karbantartási Tudnivalók

A Hyundai Santa Fe egy népszerű választás a megbízható és tágas SUV-k között. Ahhoz, hogy a jármű hosszú távon is optimálisan működjön, elengedhetetlen a rendszeres és szakszerű karbantartás, különös tekintettel az olajcserére.

Az alábbiakban részletesen bemutatjuk a Hyundai Santa Fe karbantartásával kapcsolatos legfontosabb tudnivalókat, beleértve az olajcsere gyakoriságát, a garanciális feltételeket és a 4WD rendszer speciális igényeit.

Garanciális Feltételek és Karbantartás

A Hyundai gépkocsikra összesen öt évig tartó, kilométer korlátozás nélküli garancia vonatkozik. A garancia érvényességének fenntartásához el kell végeztetni a gyári előírásoknak megfelelő rendszerességgel a gépkocsi karbantartását.

A Hyundai gépkocsik kötelező átvizsgálási, karbantartási technológiája olyan műszerek és berendezések meglétét és használatát igényli, amelyek jellemzően csak hivatalos Hyundai márkaszervizben állnak rendelkezésre.

Ezért a garancia érvényességének fenntartása érdekében a gépkocsi teljes élettartama alatt célszerű ragaszkodni a gyári háttérrel és az eredeti alkatrészekkel rendelkező kijelölt márkaszerviz hálózathoz, és a kötelező átvizsgálásokat, karbantartásokat, esetleges javításokat mindig hivatalos Hyundai márkaszervizben elvégeztetni. Így 5 éven keresztül élvezhető a Hyundai garanciális biztonsága.

Alkatrészek Hyundai kompresszor javításhoz

Amennyiben pedig az autó már a garanciális időszak alatt eladásra kerül, az 5 év garancia természetesen automatikusan átszáll az új tulajdonosra.

A külföldről származó, Magyarországon használt gépkocsiként forgalomba helyezett Hyundai gépkocsik garanciájának érvényesítéséhez szükséges a gépkocsi eredeti, kitöltött és a megfelelő helyeken lepecsételt garanciafüzete, valamint az esedékessé vált karbantartások elvégzésének kétséget kizáró bizonyítása.

Ez utóbbira célszerűen a garanciafüzetben levő kitöltött, aláírt és lepecsételt karbantartási kuponok szolgálnak. A külföldről származó, Magyarországon használt gépkocsiként forgalomba helyezett Hyundai gépkocsik garanciájának érvényesítése külön engedélyezési eljárást igényel, ez azonban a garanciális javítás időtartamát nem befolyásolja jelentősen.

A garanciafüzet hiánya vagy az abban levő adatok hiányossága, ellentmondásossága, pontatlansága stb. nem feltétlenül jelenti a garancia elvesztését, de jelentősen megnehezítheti annak érvényesítését. Az 5 éves időtartamú Hyundai garancia mellé akár 5 év assistance szolgáltatás is jár.

Az évenkénti díjmentes átvizsgálás a Hyundai nagyrabecsülésének kifejezése, amely szintén a szolgáltatási csomag részét képzi. Ennek alapján a Hyundai típusai évenként jogosultak egy díjmentes átvizsgálásra, ami egy hosszabb kirándulás, a családi nyaralás vagy a téli sítúra megkezdése előtt egy hivatalos Hyundai márkaszervizben vehető igénybe.

Elektromos autó elemzés: Hyundai Ioniq

Érdemes megjegyezni, hogy egy tulajdonosváltás nem befolyásolja a garanciát, az automatikusan átszáll az új tulajdonosra a garanciális időszak alatt.

4WD Rendszer Karbantartása

A Hyundai Santa Fe modellekben alkalmazott 4WD (négykerék-meghajtás) rendszer speciális karbantartást igényel. A rendszer az optimális meghajtási teljesítmény elérése érdekében az útviszonyoknak és a vezetési körülményeknek megfelelően osztja el a hajtóerőt az első és a hátsó kerekek között.

A különböző érzékelőktől kapott jelek alapján a 4WD vezérlőegység meghatározza az útfelületet és a vezetési körülményeket és ezekhez igazítja a 4WD tengelykapcsoló szorítóerejét, így szabályozva a hátsó kerekek által átadott hajtóerőt. A rendszer a fékrendszerrel (ABS, ESP) való kölcsönös együttműködés révén optimális vezetési teljesítményt biztosít.

A 4WD rendszer felépítése a következő:

A meghajtó nyomaték a motortól/sebességváltótól az osztóműnek adódik át, majd a kardántengelyen keresztül eljut a hátsó differenciálműhöz.
A hajtóerő elosztását a 4WD vezérlőegység és a tengelykapcsoló szabályozza.
A vezérlőegység a CAN-hálózathoz van csatlakoztatva. A több vezérlőegységtől származó számos, a vezetési körülményekkel kapcsolatos információ alapján kiszámítja a 4WD tengelykapcsoló megfelelő vezérlőjelét.
A 4WD tengelykapcsoló működtetése hidraulikusan történik. A szükséges hidraulikus nyomást a szivattyú állítja elő. A DEHA vezérlőegység változó kitöltési tényezőjű négyszögjellel (PWM) vezérli a szivattyúmotort.

A vezérlőegység feladata, hogy megelőzze az első kerekek megcsúszását. Ha ez megtörténne, a 4WD tengelykapcsolóra rendkívül nagy terhelés hatna, ami a tönkremeneteléhez vezethetne. Ezért a gázpedál-, vagy fojtószelephelyzet (APS vagy TPS) az egyik legfontosabb információ.

Hogyan cseréljünk pollen szűrőt egy Hyundai H1-ben?

Amikor a vezető gyorsít, megnő a hidraulikus szivattyú vezérlésére használt PWA jel kitöltési tényezője. Ez garantálja a hajtott tengelyek közötti egyenletes nyomatékelosztást. Ezen kívül, a számításhoz a vezérlőegység más jeleket is figyelembe vesz.

Ilyen jelek a kormánykerék-szöghelyzet (SAS), a kerékfordulatszámok, a járműsebesség, a bekapcsolt sebességfokozat, a motorfordulatszám és a motornyomaték. Így meg lehet akadályozni, hogy éles kanyarokban befeszüljön az erőátviteli rendszer, vagy magas fokozatban való „tempós” haladás esetén a motornyomaték kizárólag az első kerekek felé adódjon át. Így alacsonyabb az üzemanyag-fogyasztás és kisebb a vibráció, illetve a zaj.

A 4WD működése:

Normál vezetés során a motornyomaték legnagyobb része az első kerekekre jut.
Amíg a kerékfordulatszám-érzékelők semmilyen csúszást nem érzékelnek az első és a hátsó tengely között és a vezető nem nyomja le úgy a gázpedált, amely alapján várható az első kerekek kipörgése, a 4WD tengelykapcsoló nem működik, vagyis nem jut nyomaték a hátsó kerekekre.
Kanyarodáskor a hátsó kerekek kisebb kanyarodási sugár mentén kanyarodnak, mint az első tengely. A tengelyek közötti fix kapcsolat az erőátviteli rendszer befeszülését okozná, ami nagyobb zajjal és nagyobb gördülési ellenállással járna.
Emiatt a nyomatékelosztás vezérlése kanyarban speciális, lehetővé tesz egy bizonyos csúszást a 4WD tengelykapcsolón belül. Ehhez fontos információ a járműsebesség, a kormánykerék-szöghelyzet (SAS) és a gázpedál- vagy fojtószelephelyzet (APS vagy TPS).

A kerekek kipörögnek, ha a meghajtó nyomaték nagyobb, mint a maximális súrlódási erő. Szélsőséges esetben ez a kerekek ellenőrizetlen kipörgéséhez vezet. Összkerékhajtású gépkocsiknál ezt nagyon egyszerű megelőzni.

A 4WD tengelykapcsoló működtetésével a meghajtó nyomatékot fokozatmentesen lehet növelni a hátsó tengely javára, így akár 50:50%-os nyomatékelosztást is el lehet érni az első és a hátsó tengely között.

A nyomatékelosztás révén a kipörgő kerékre ható nyomaték felesleges része a többi kerék felé adódik át, és a megmaradó nyomaték már a súrlódási erő alatt marad. Így a kipörgési hajlam megszűnik és a kerék újra képes arra, hogy erőt vigyen át a talajra. A 4 kerékfordulatszám-érzékelő jele nagyon fontos a kipörgés felügyeletéhez.

A vezető rendelkezésére áll egy LOCK gomb, mellyel fix 50:50%-os nyomatékelosztást tud létrehozni a két tengely között. Ez a LOCK mód addig aktív, amíg a járműsebesség meg nem haladja a 40 km/h-t. Ennél nagyobb sebességnél a LOCK mód kikapcsol. Ha a járműsebesség újra 40 km/h alá csökken, a LOCK mód újra aktiválódik. A LOCK mód a LOCK gomb újbóli megnyomásáig aktív marad.

Ebben a módban a szűk kanyarok bevétele során egyáltalán nem lehet érezni a hajtáslánc befeszülését. Ilyen vezetési helyzetekben a rendszer kismértékű csúszást engedélyez a 4WD tengelykapcsolón belül (intelligens összezárás).

Jellemzők: Az érzékelőktől kapott valós idejű adatok alapján a 4WD vezérlőegység az útviszonyoktól és a vezetési körülményektől függően a 4WD tengelykapcsoló egységbe épített egyenáramú motor (és a beépített hidraulikus szivattyú) négyszögjellel történő vezérlésével szabályozza az első és a hátsó kerekekre ható nyomatékot.

A rendszer jellemzője, hogy a stabil meghajtási teljesítmény érdekében kezeli az éles kanyarodás során keletkező fékező hatást és a hajtáslánc befeszülését.

A DM modelleken alkalmazott rendszer gyártója a koreai WIA MAGNA. A modell neve DEHA (Direct Electro-Hydraulic Actuator - közvetlen elektrohidraulikus működtetőelem) tengelykapcsoló egység. A korábbi modelleknél „JTEKT” márkájú ITCC (Intelligens nyomatékvezérelt tengelykapcsoló) egységet alkalmaztak.

A tengelykapcsolóban Shell TF0870 típusú speciális, ultra alacsony viszkozitású kenőanyag van, de az egység karbantartásmentes, időszakos cseréjére nincs szükség. A DEHA tengelykapcsoló egység nem javítható, ezért meghibásodás esetén kompletten kell cserélni.

Osztómű és Differenciálmű Olajcsere

A 4WD rendszer két differenciálművel rendelkezik, az egyik az első, a másik a hátsó kerekek számára. Az első kerekeké a sebességváltóba van beépítve, a hátsó kerekeké pedig az elektrohidraulikus tengelykapcsolóhoz van csatlakoztatva. A DM modellnél kompakt, egy tengelyes hátsó nyomatékátviteli egységet alkalmaznak.

Osztóműolaj

Előírt olaj: Hypoid sebességváltó-olaj, SAE 75W/90, API GL-5, SHELL SPRAX X.
Mennyiség: 0,6 liter.
Karbantartás: Az osztóműolajat 4 évente vagy 60 000 kilométerenként ellenőrizni kell és szükség esetén be kell állítani a szintjét.
Nem szükséges cserélni. (Fokozott igénybevétel esetén 120 000 kilométerenként cserélendő.)

Hátsódifferenciálmű-olaj

Előírt olaj: Hypoid sebességváltó-olaj, SAE 75W/90, API GL-5, SHELL SPRAX X.
Mennyiség: 0,485 liter (tengelykapcsoló), 0,53 liter (hátsó differenciálmű).
Karbantartás: Az olajat 4 évente vagy 60 000 kilométerenként ellenőrizni kell és szükség esetén be kell állítani a szintjét.
Az olajat az olajbetöltő nyíláson keresztül kell betölteni (a hátsó differenciálmű-házon).
Nem szükséges cserélni. (Fokozott igénybevétel esetén 120 000 kilométerenként cserélendő).

A legfontosabb belső elemek a tengelykapcsoló-egységben:

Hidraulikus szivattyú: Egyenáramú motor működteti.
Szellőztetőszelep/nyomáskorlátozó szelep: Megakadályozza a habképződést és szükség esetén összeköti a hidraulikus szivattyú nagynyomású oldalát a kisnyomású oldalával.
Bemeneti tengely és meghajtótárcsa
Hidraulikus dugattyú: Az olajnyomás a hidraulikus dugattyúra hat, mely összenyomja a tengelykapcsoló-tárcsákat.
Tengelykapcsoló-egység: Összekapcsolja a tengelykapcsoló-egység bemeneti és kimeneti tengelyét.
Szimmering: Megakadályozza, hogy az olaj kifolyjon.
Kimeneti tengely

2015 Hyundai Santa Fe 2.2 CRDi 4WD (197 HP) Test Drive

A működtetőelem egy motort és egy fogaskerék-szivattyút tartalmaz, mely előállítja a hidraulikus nyomást. (Motor típusa: egyenáramú motor; vezérlőfeszültség: 12 V; vezérlőáram: max. 15 A; szivattyú típusa: fogaskerék-szivattyú).

A tengelykapcsoló pontos vezérlése érdekében a nyomásérzékelő felügyeli a létrehozott nyomást és ezáltal a tengelyek közötti nyomatékelosztást. (Érzékelő típusa: félvezetős; bemeneti feszültség: 5 V; kimeneti feszültség: 0,5-4,5 V)

A tengelykapcsoló működése:

Menet közben a vezérlőegység számos érzékelő jelét kapja meg a CAN-hálózaton keresztül.
A 4WD vezérlőegység kiszámítja a szükséges hajtóerőt és ez alapján működteti a működtetőelemet (elektromotor + hidraulikus szivattyú).
A működtetőelem által előállított hidraulikus nyomás mozgatja a dugattyút.
A dugattyú mozgása hozza létre a tengelykapcsolók összezárásához a súrlódást.
A motornyomaték továbbadódik a hátsó kerekek felé.

A 4WD vezérlőegység megkapja a bemeneti információkat (kerékfordulatszámok, gázpedál-helyzet, kormánykerék-szöghelyzet stb.). Az első és a hátsó kerekek közötti nyomatékelosztáshoz a 4WD tengelykapcsolót a kapott információknak, valamint az útviszonyoknak és a vezetési körülményeknek megfelelően működteti.

Ha a vezető megnyomja a LOCK mód gombját, az első és a hátsó kerekek közötti nyomatékelosztás fixen 50:50%.

40 km/h feletti járműsebességnél a rendszer automatikusan átvált AUTO módba, majd újra visszatér LOCK módba, ha a járműsebesség 40 km/h alá csökken.

Hajtóerő elosztása

AUTO mód (100:0 - 50:50): A hajtóerő elosztása az első és a hátsó kerekek között. Az első és a hátsó kerekek közötti nyomatékelosztást a 4WD vezérlőegység folyamatosan szabályozza az útviszonyoknak és a vezetési körülményeknek megfelelően (pl. erőteljes gyorsítás, kanyarodás stb...)
LOCK mód (50:50): Ez az üzemmód a homokos, saras, havas és tócsás utak leküzdésére való. Bekapcsolt LOCK mód esetén az első és a hátsó kerekek közötti 50:50%-os nyomatékelosztással minimalizálja az első és a hátsó kerekek közötti csúszást.

A kanyarodás során keletkező fékező hatás elkerülése érdekében a vezérlőegység a kanyarodási szög alapján szabályozza a hajtóerőt. Ezen kívül a járműsebesség is korlátozva van. (A LOCK mód 40 km/h feletti sebességnél kikapcsol).

Ha a vezető megnyomja a LOCK mód gombját, a műszercsoporton felgyullad a 4WD LOCK visszajelzőlámpa. A 4WD vezérlőegység ekkor úgy vezérli a tengelykapcsolót, hogy az első és a hátsó kerekek közötti nyomatékeloszlás fixen 50:50% legyen.

A LOCK mód gombja arra szolgál, hogy a vezető szükség esetén maximalizálhassa a gépkocsi hajtóerejét például egyenetlen talajon, földúton, meredek emelkedőn, homokos vagy saras úton stb.

Ha a jármű sebessége 40 km/h feletti, a rendszer védelme és a vezethetőség növelése érdekében a LOCK mód kikapcsol és átvált AUTO módra (a műszercsoporton továbbra is világít a visszajelzőlámpa). Ha a járműsebesség újra 40 km/h alá csökken, a rendszer visszavált LOCK módra.

Az AUTO mód a normál körülmények közötti kétkerékhajtáshoz hasonló, de amikor a rendszer megállapítja, hogy szükség van az összkerékhajtásra, a vezérlőegység a vezető beavatkozása nélkül automatikusan szabályozza az első és a hátsó kerekek közötti nyomatékelosztást, vagyis a motor ereje ideális arányban oszlik meg az első és a hátsó kerekek között.

A visszajelzőlámpák vezérlése:

A 4WD rendszer meghibásodása esetén a 4WD visszajelzőlámpa villog a műszercsoporton.
Ha a vezető bekapcsolja a 4WD LOCK módot, a műszercsoporton világít a 4WD LOCK mód visszajelzőlámpája.
AUTO módban a műszercsoporton egyik visszajelzőlámpa sem világít.
A 4WD vezérlőegység és a műszercsoport egymással a CAN-hálózaton keresztül kommunikálnak egymással.

Az összkerékhajtású gépkocsi számos táplálás-elosztási feltétellel rendelkezik a vezetési körülményektől és az útburkolattól függően. A járműsebesség-információt az ABS/ESC egységtől kapja a CAN-hálózaton keresztül.

A korábbi modelleknél a kormánykerék-szöghelyzet értékét a vezérlőegység a kerékfordulatszám-érzékelők jele alapján számította ki. Azonban a DM modellnél a kormánykerék-szöghelyzet jelet az ESC vezérlőegységtől kapja.

Szintén a CAN-hálózaton keresztül érkeznek a gázpedálhelyzet (APS), a motornyomaték, az ABS/ESC működés, a bekapcsolt sebességfokozat stb. információi, illetve a CAN-hálózaton keresztül történik a hidraulikus motor, a hibajelzőlámpa, és visszajelzőlámpa vezérlése, valamint a diagnosztikai berendezéssel való kommunikáció is.

A normál sebességgel normál úton való közlekedés során a rendszer kétkerékhajtású gépkocsiként viselkedik. A vezetési körülmények alapján (pl. hirtelen elindulás, kanyarodás, kis tapadású út stb.) a 4WD vezérlőegység a különböző érzékelők jeleit felhasználva meghatározza az első és a hátsó kerekek közötti hajtóerő-elosztást.

A négyszögjeles vezérléssel szabályozza a hidraulikus motor áramerősségét, hogy ezáltal az adott vezetési körülmények között optimális nyomatékot adja át a hátsó kerekeknek. A kormánykerékszöghelyzet-érzékelő meghibásodása esetén a vezérlőegység a kerékfordulatszám-érzékelők jeleit használja a gépkocsi kanyarodásának érzékelésére és megakadályozza az éles kanyarodáskor fellépő fékezés jelenségét.

A 4WD vezérlőegység az olajnyomás növelése érdekében vezérli a működtetőelemet. Az olajnyomás összenyomja a tengelykapcsoló-tárcsákat és a hátsó kerekek felé továbbítja a motor nyomatékát. A nyomaték értéke a nyomásnak megfelelően változik. A pontos szabályozás érdekében a nyomásérzékelő visszajelzést ad a vezérlőegységnek az előállított nyomásról.

Kezelésre Vonatkozó Figyelmeztetések

A tengelykapcsoló-egység vagy a vezérlőegység cseréje után a GDS diagnosztikai berendezéssel a járműszoftver kezelés menüben el kell végezni a kalibrálást (idő alaphelyzetbe állítása és regisztrálás).

Működtetés vizsgálata:

Az egyenáramú motor vezérlése a motor működésének ellenőrzése érdekében.
Ha aktív a vezérlés:
- Max. nyomás: kb. 20.50 bar
- Nyomaték: kb. 1240 Nm
- Tengelykapcsoló kitöltési aránya: kb. 36%
Figyelmeztető lámpa teszt: LOCK mód kapcsoló, 4WD működést jelző lámpa

Egyéb kezelési figyelmeztetések:

Ügyeljen arra, hogy a tengelykapcsoló mindig vízszintes helyzetben legyen! Ha a szellőzőnyílás nem vízszintes helyzetben van, azon keresztül kifolyhat az olaj. Ezért a tengelykapcsoló le- és felszerelése, illetve cseréje esetén erre ügyelni kell.
Mielőtt összeszereli az új tengelykapcsolót a hátsó differenciálművel, feltétlenül távolítsa el a műanyag zárókupakot (nincs vizsgálat, csak csatlakoztatás) függetlenül attól, hogy csatlakoztatta-e már a tengelykapcsoló-egységet, azt mindig a megfelelő szintben tartsa (lásd a címkén lévő figyelmeztető utasításokat).
Nem kell ellenőrizni, utántölteni vagy cserélni a tengelykapcsoló-egység olaját! A gyárban az új egységeket az előírt olajjal töltik fel (ultra alacsony viszkozitású ATF Shell TF0870 automataváltóolaj). Ez a speciális olaj sem ellenőrzést, sem cserét nem igényel. Nincs olajleeresztő és -feltöltő nyílás (az egység teljesen tömített).

A Hyundai Santa Fe egy jó fenntartási költségekkel rendelkező, baráti fogyasztású igásló, mely meghálálja a törődést. Kategóriájában nagyon rendben van, szinte verhetetlen a mérete és a fenntartása is.
