A MAF (légtömegáramlás) szenzor áttekintése
A légtömeg-áramlás (MAF) érzékelő a modern üzemanyag-befecskendezéses motorok alapvető része. Méri, hogy mennyi levegő jut be a szívórendszerbe, lehetővé téve a motorvezérlő egység (ECU) számára, hogy a megfelelő üzemanyag-keveréket szállítsa a hatékony égés és az optimális teljesítmény érdekében. Működésének megértése segít a motor pontos diagnosztizálásában és a megelőző karbantartásban.
A MAF (Mass Air Flow) érzékelő egy elektronikus eszköz, amely minden járműbe a szívócső előtt és a légszűrő után kerül beépítésre. De mi is az a légáramlás vagy MAF-érzékelő? Ismerjük meg a részleteket ebben a cikkben, és tudjunk meg többet arról, hogyan működik a légtömegmérő, hogyan kell karbantartani, és milyen lehetséges problémákat okozhat a meghibásodása.
Mi az a tömegáram?
Mit jelent a tömegáram kifejezés? A levegő tömegárama kifejezés az autószerelésben egy adott időegység alatt egy ponton áthaladó levegő tömegére vonatkozik.
A MAF szenzor működése
A légtömegmérő pontosan méri, mennyi levegő áramlik a motorba, és ezt az adatot továbbítja a motorvezérlőnek, hogy az éppen annyi üzemanyagot fecskendezzen be, amennyi tökéletes égéshez kell. A legtöbb autóban közvetlenül a légszűrőház után, a szívócsőben helyezkedik el - tehát a légszűrő és a fojtószelep között.
Hogyan működik a légtömegmérő? A légtömegmérő egy finom platina huzallal működik, amely a motor indításakor 200 Celsius-fokra melegszik fel. Ez a hőmérséklet a légáramlástól és a légáramlás hőmérsékletétől függően csökken. A huzalnak 200 fokos hőmérsékleten kell maradnia, ami bizonyos mennyiségű elektromos áramot igényel, hogy átfolyjon rajta.
Levegőtömeg-mérés: A MAF szenzor folyamatosan figyeli és méri a levegő tömegáramát, amely a motorba jut. Ez az adat meghatározza, hogy mennyi üzemanyag szükséges az égéshez, és lehetővé teszi az ECU számára az üzemanyag-keverék pontos beállítását. Az MAF szenzorban található érzékelő egy huzal vagy fólia, amelyre a levegő áramlik. Amikor a levegő áthalad a huzalon vagy a fólián, megváltoztatja az elektromos ellenállását.
Üzemanyag-keverék számítása: Az ECU a MAF szenzor által mért levegő tömegáram alapján kiszámítja az optimális üzemanyag-keverék arányt. Az ECU az üzemanyag-keverék arány alapján vezérli az injektorokat, amelyek az üzemanyagot a motorba permetezik. Az optimális üzemanyag-keverék beállítása segít a tiszta égés elérésében.
Teljesítménynövelés: Az MAF szenzor által mért pontos levegő tömegáram és az ebből származó üzemanyag-keverék beállítása lehetővé teszi a motor számára, hogy optimálisan működjön.
A MAF érzékelők típusai
Jelenleg háromféle MAF-érzékelő létezik: a szárnyas vagy VAF-érzékelő, a Karman Vortez-érzékelő és maga a MAF-érzékelő.
- Lapátos légáramlás (VAF) mérő: A rugós fedél mozog, amikor a levegő átáramlik a szívónyíláson. A fedél mozgása megváltoztatja az ellenállást a potenciométer belsejében, jelet adva. Bár megbízható, hozzáadja a beviteli korlátozást, és lassan reagál a fojtószelep változásaira. Leginkább az 1980-1990-es években használták üzemanyag-befecskendező rendszerekben.
- Kármán örvény típusa: Megtalálható néhány japán autóban, például a Mitsubishiben és a Toyotában. A levegő egy oszlop körül halad, örvényeket hozva létre. Egy optikai vagy ultrahangos érzékelő érzékeli az örvényfrekvenciát, amely megfelel a légáramlásnak. A beszívott levegő hőmérsékletétől függetlenül működik.
- Forró huzalos MAF érzékelő: Fűtött platina huzalt használ, amelyet elektronikus áramkör szabályoz. Gyors reagálást és pontos légtömeg-mérést kínál. Érzékeny az olajozott szűrők és az átfúvó gázok szennyeződésére.
- Hideg huzal (forró film) MAF érzékelő: Egy újabb verzió, amely filmszerű ellenállásokat használ a szabad vezetékek helyett. Referencia ellenállást ad hozzá a kompenzációhoz, javítva a pontosságot gyors hőmérséklet-változások esetén és a hosszú távú megbízhatóságot.
A hibás MAF érzékelő tünetei
A hibás, piszkos vagy meghibásodott légtömeg-áramlás (MAF) érzékelő pontatlan légáramlási értékeket küld az ECU-nak, ami helytelen üzemanyag-befecskendezési számításokat okoz. Ez megzavarja a motor teljesítményét és az üzemanyag-hatékonyságot. Gyakori tünetek a következők:
Hátsó ajtózárás problémák Trafic-nál
- Ellenőrizze a motor jelzőfényét (CEL): Az ECU észleli a rendellenes légáramlási értékeket vagy a tartományon kívüli feszültségjeleket és a napló hibakódjait, például P0100-P0104.
- Lassú gyorsulás: A motor reakciója lassúvá válik, mert az üzemanyag-keverék túl gazdag vagy túl sovány a gázcsere során.
- Rossz üzemanyag-fogyasztás: A pontatlan légáramlási adatok arra kényszerítik az ECU-t, hogy felesleges üzemanyagot szállítson, jelentősen csökkentve a futásteljesítményt.
- Durva vagy instabil alapjárat: A motor alapjáraton rázkódhat vagy rezeghet az inkonzisztens levegő-üzemanyag keverék miatt.
- A motor tétovázása vagy leállása: Hirtelen teljesítményvesztés vagy átmeneti leállás gyorsításkor, különösen megállás esetén.
- Gyenge teljesítmény magas fordulatszámon: Az elégtelen légáramlási mérések korlátozzák az üzemanyag-ellátást magasabb motorfordulatszámon.
- Fekete kipufogógáz füst vagy üzemanyagszag: Túl sok üzemanyag égett el a gazdag keverék miatt (gyakran szennyezett MAF érzékelő okozza).
- Nehéz indítás: A motor hosszabb ideig foroghat, vagy nem indul el, mert az ECU nem tudja meghatározni a megfelelő üzemanyag-befecskendezést indításkor.
Ezek a problémák gyakran fokozatosan jelentkeznek, amikor a MAF érzékelő olajjal, porral vagy törmelékkel szennyeződik a szívórendszerből. Ha több tünet együtt jelentkezik, különösen CEL esetén, a MAF érzékelő erős gyanúsított.
Téves levegő/tömeg információk: Ha a MAF szenzor hibásan méri a beömlő levegő mennyiségét, az ECU nem kapja meg a helyes adatokat, ezáltal nem tudja pontosan szabályozni az üzemanyag-befecskendezést.
A szenzor tévesen alacsony levegőmennyiséget mér → a motorvezérlő kevesebb üzemanyagot ad → szegény keverék → égéskimaradás, rángatás, teljesítményvesztés.
Rendszerhibák és hibakódok: A modern autók OBD (On-Board Diagnostics) rendszere hibakódokat tárol, ha a MAF szenzor hibás.
Gyakori MAF-hoz kapcsolódó diagnosztikai hibakódok (DTC-k)
Ha a légtömeg-érzékelő meghibásodik, szabálytalan jeleket küld vagy szennyeződik, az ECU tároló hibakódjai jelzik a rendellenes légáramlási értékeket.
Vásárlási tanácsok: Skoda Octavia O1 vagy O2?
- P0171: A rendszer túl karcsú (1.
- P0172: Túl gazdag rendszer (1.
A MAF érzékelő meghibásodásának okai
A légtömeg-áramlás (MAF) érzékelő állandó légáramlásnak és a szívórendszer szennyeződésének van kitéve, így sebezhetővé válik mind a mechanikai, mind a környezeti sérülésekkel szemben. A MAF érzékelő meghibásodásának többsége nem az elektronikus meghibásodás, hanem az érzékelő elemet befolyásoló külső tényezők miatt következik be. A bejelentett MAF érzékelők több mint 70%-ában az ok a szennyeződés, nem pedig a tényleges elektronikus hiba. A légszivárgások tisztítása és kezelése gyakran helyreállítja a megfelelő működést az érzékelő cseréje nélkül.
MAF érzékelő tesztelése
A légtömeg-érzékelő tesztelése segít meggyőződni arról, hogy a motor gyenge teljesítményét a helytelen légáramlási értékek vagy más kapcsolódó probléma okozza-e. Kövesse az alábbi diagnosztikai lépéseket:

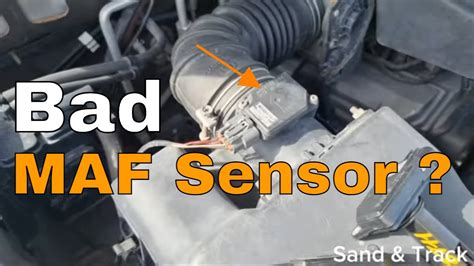

- Keresse meg az érzékelőt: Keresse meg a légszűrődoboz és a szívócsatornában lévő fojtószelepház közé szerelt MAF érzékelőt.
- Ellenőrizze a légbeszívó rendszert: Ellenőrizze, hogy nincsenek-e laza bilincsek, repedt szívótömlők, vákuumszivárgások vagy utángyártott alkatrészek, amelyek adagolatlan levegőt juttathatnak be.
- Ellenőrizze az elektromos csatlakozásokat: Vizsgálja meg a MAF csatlakozót és a kábelköteget korrózió, törött vezetékek vagy laza csatlakozók szempontjából.
- Ellenőrizze a tápellátást és a földelést: Digitális multiméterrel ellenőrizze, hogy az érzékelő megfelelő feszültséget kap-e (általában 12 V vagy 5 V referencia) és szilárd földelési csatlakozással rendelkezik.
- Jelkimenet mérése: Szondázza vissza a jelvezetéket bekapcsolt gyújtással (kikapcsolt motor). Kis alapvonali feszültséget kell látnia.
- Élő légáramlási jel tesztelése: Indítsa be a motort, és figyelje meg a feszültséget vagy a frekvenciát alapjáraton. Lassan növelje a fordulatszámot - a jelnek egyenletesen kell emelkednie, hirtelen esések vagy tüskék nélkül.
- Olvasási viselkedés értékelése: Hasonlítsa össze a leolvasott értékeket a gyártó specifikációival. A hibás vagy helytelen értékek piszkos, hibás vagy rosszul leolvasott érzékelőt jeleznek.
- Ellenőrizze a szennyeződést: Ha feszültségcsúcsok vagy instabil értékek vannak jelen, távolítsa el a MAF-ot, és ellenőrizze, hogy nincs-e por, szén vagy olajmaradvány - ez gyakori a rosszul karbantartott vagy olajozott légszűrőknél.
MAF érzékelő karbantartása és hibaelhárítása
A rendszeres karbantartás megakadályozza a szennyeződéseket, az olajszennyezést, a méretlen levegőszivárgást vagy a rossz minőségű szűrés okozta legtöbb légtömeg-áramlási (MAF) érzékelő problémát. A megfelelően működő MAF segít fenntartani a pontos levegő-üzemanyag arányt, és megakadályozza az olyan vezethetőségi problémákat, mint a durva alapjárat, a tétovázás vagy a rossz üzemanyag-fogyasztás. Kövesse ezeket a lépéseket a MAF-hoz kapcsolódó problémák hatékony tisztításához, védelméhez és diagnosztizálásához.
A MAF érzékelő tisztítása
A tisztítás a hibás MAF esetek akár 70%-ában is helyreállítja a teljesítményt.
- Állítsuk le az autót, húzzuk ki a kulcsot, várjuk meg, míg teljesen kihűl a motor.
- Óvatosan pattintsuk le az elektromos csatlakozót (mindig a műanyag fület nyomjuk, ne húzzuk a kábelt!).
- Óvatosan távolítsa el az érzékelőt a szívócsőből a megfelelő szerszámmal; Kerülje az érzékelő huzal/film megérintését vagy lekaparását.
- Csak a MAF-specifikus tisztítószert használja, amelyet finom érzékelő elemekhez terveztek - soha ne használjon karburátort, fojtószelepházat, féket vagy érintkező tisztítószert, mert ezek maradványokat hagynak maguk után, vagy károsítják az érzékelő bevonatát.
- Tartsuk a spray-t 10-15 cm távolságból, és rövid, határozott fújásokkal (kb. 10-15 alkalommal) mossuk át a forródrótot/filmet és a ház belső felületét.
- Permetezzen 10-15 fénylöketet közvetlenül az érzékelő elemekre a por, az olajgőz és a finom törmelék eltávolításához.
- Hagyjon megfelelő száradási időt - szárítsa levegőn 10-15 percig; Soha ne törölje le vagy fújja sűrített levegővel.
- Tegyük vissza a helyére, húzzuk meg a bilincseket (ne túl erősen!), kattintsuk vissza a csatlakozót.
- Helyezze vissza és csatlakoztassa biztonságosan, hogy elkerülje a méretlen levegőszivárgást. Törölje a tárolt hibakódokat (például P0100-P0104) egy OBD-II szkennerrel.
- Végezzünk egy alapos próbaútot: figyeljük az alapjárat stabilitását, a gyorsítás erősségét, hogy visszajön-e a Check Engine lámpa. Ha minden rendben, akár 50-80 ezer kilométert is kibír újra a szenzor.
Ha csak enyhe por- vagy olajréteg van rajta, és a hibakódok időnként jelennek meg, egy alapos tisztítással 90%-ban megoldódik a probléma.
Tisztítsa meg a MAF-ot 12 havonta vagy minden légszűrő cseréjekor, különösen poros környezetben.
Fontos megjegyezni, hogy a tisztítás sok esetben megmenti a légtömegmérőt, de nem minden esetben. Ha a tisztítás után is rángat az autó, új hibakódok jelennek meg, vagy a tünetek nagyon erőteljesek (pl. az autó lefullad), akkor a probléma már nem csak a légtömegmérő.
Tisztítás vagy cserélés: Néha a MAF szenzort egyszerűen csak meg kell tisztítani a szennyeződésektől.
A MAF érzékelő ellenőrzése | AUTODOC tippek
Tuningboxok és a MAF szenzor
Nem, tilos! Kétség kívül a „legprosztóbb” megoldása a tuningboxoknak. A képlet itt is egyszerű: meghamisítani egy érzékelő adatait és a meghamisított adatokat továbbítani a motorvezérlő felé. Jelen esetben ez a légtömegmérő.
A légtömegmérő méri a motorba bejutó levegő mennyiségét, „tömegét”. A motorvezérlő ez alapján adagolja az üzemanyagot, hogy a keverési arány megfelelő legyen. Egyszerűen elvágják a légtömegmérőből a motorvezérlő számítógép felé menő vezetéket és közé iktatják a szokásos „bonyolult” elektronikát, azaz egy darab 2Ft-os ellenállást. (Természetesen valami szép tuning dobozba csomagolva, meztelen nővel a fedelén.) A motorvezérlő ezáltal hidegebbnek érzi a levegőt és több üzemanyagot adagol.
Egyéb tuningbox tesztek:
- BMW X7 M50D Chiptuning + Tuningbox teszt
- BMW 325TDS Tuningbox vs Chiptuning
- Mercedes R350 CDI Gyári hibák a szoftverben + Tuningbox Teszt
- Toyota Hilux 3.0D4D Tuningbox teszt DYNO fékpadon méréssel
- Citroen C5 2.0HDI 163LE fékpadi OPTimalizálás vs.
Gyakran ismételt kérdések [GYIK]
Vezethetek rossz MAF érzékelővel?
A vezetés lehetséges, de kockázatos. A rossz MAF rossz üzemanyag-fogyasztást, leállást és a katalizátor esetleges károsodását okozza. Azonnal tisztítsa meg vagy cserélje ki az érzékelőt.
Vissza kell állítanom az ECU-t a MAF cseréje után?
Igen. A visszaállítás lehetővé teszi, hogy az ECU újra megtanulja a helyes légáramlási értékeket. Húzza ki az akkumulátort 10-15 percre, vagy törölje a kódokat egy OBD-II szkennerrel.
Mi okozza a MAF érzékelő meghibásodását?
Gyakori okok közé tartozik a szennyeződés felhalmozódása, az olajszennyezés, a szívószivárgás, a nedvesség vagy az elektromos problémák.
Mennyi ideig bírja a MAF érzékelő?
Jellemzően 80 000-150 000 mérföld között van, a vezetés és a karbantartás minőségétől függően.
A rossz MAF érzékelő befolyásolja a sebességváltó váltását?
Igen.
