A hidraulikus lengéscsillapítók működése
A futómű a gépkocsi és az útfelület között létesít kapcsolatot, melynek egyik fontos eleme a lengéscsillapító. Ebben a feladatban fontos szerepet játszanak a lengéscsillapítók. A gépkocsira ható külső erők és nyomatékainak hatását a gumiabroncsok felfekvő felületei és az útfelület között ébredő reakcióerők adják át az útfelületnek.
Menet közben az útegyenetlenségek által a kerekeknél gerjesztett periodikus lengő mozgás energiáját a lengéscsillapító alakítja át hőenergiává. Ennek köszönhetően a kerékterhelés dinamikus változása gyorsabban lecseng, és egyenletesebb lehet a gumiabroncs és a kerekek között az útfelület síkjában átvihető erő.
Régebben, az autózás kezdetén alkalmaztak súrlódásos lengéscsillapítókat. Ki- és berugózáskor egy azonos mértékű energiaátalakítás súrlódással is megvalósítható lenne, de ezek csillapítása nem sebességfüggő, és a másik hátránya az, hogy keményebbé teszi a rugókarakterisztikát.
A másik fontos szempont az, hogy az ellentétes mozgásirányokban (be-, és kirugózáskor) célszerű, ha különböző erősségű csillapítást valósítanak meg. Ez hidraulikus munkaközeggel, sebesség függő áramlási ellenállással, különböző hatású szelepekkel érhető el. Ezért tehát a gépjárműveknél elsősorban teleszkóp szerűen kialakított, hidraulikus lengéscsillapítókat alkalmaznak. Ezt a kerék és a felépítmény közé szerelik be, rugalmas rezgés-, és zajcsillapító elemmel (gumi betétekkel) kiegészítve.
Ha például túl kicsi a csillapítás, nem lesz megfelelő a kerekek tapadása az útfelületen, mert erőteljesen változik a dinamikus kerékterhelés.
Hidraulikus kuplung csillapító: áttekintés

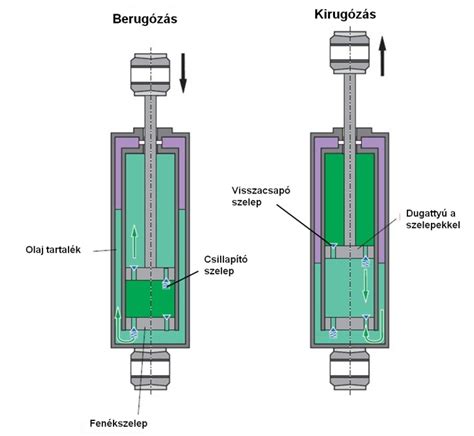

A hidraulikus lengéscsillapító többnyire egy hidraulikaolajjal feltöltött hengerből és egy dugattyúból áll, amely a kerék minden függőleges mozgásával mozog. A hidraulikus lengéscsillapító esetében a sűrítés során (nyomás alatt) az olajnak a dugattyú alatt szűk szelepnyíláson kell átfolynia. A sűrített olaj a szelepein keresztül egy tartalékcsőbe áramlik. A csillapítási ellenállás a dugattyú mozgásának sebességétől, az olaj mennyiségétől és a szelepek számától és méretétől függ.
A hidraulikus lengéscsillapító kihúzódásakor (húzási fázis) az olaj egy keskenyebb szelepen keresztül folyik vissza a dugattyún keresztül, erősebb csillapítást érve el, mint amikor összenyomódik. Hidraulikus lengéscsillapítók széles választékban érhetőek el kínálatunkban.
A lengéscsillapító csőben a dugattyú alatti és feletti folyadék mennyisége a dugattyúrúd térfogatával eltér egymástól. Ennek kiegyenlítését egy rugalmas gázpárna bízzák, melyet a lengéscsillapító belsejében alakítanak ki. Ez a változat a működés közben képződő hőt gyorsabban és közvetlenebbül át tudja adni a környezetnek, de a gáz és a folyadék tér szétválasztásához a két közeget egymástól szétválasztó dugattyút kell beszerelni. Ennél a változatnál a gáz tér a két cső közé kerül, jól elkülönül a folyadéktól. Ez hatékonyan csökkenti a habképződés veszélyét.
Általánosságban elmondható, hogy hozzávetőleg 30-50%-a a berugózási, a kirugózásinak. Ha pedig gödörbe fut a kerék, nem fog egészen az úthiba legalsó pontjáig elmozdulni, ahonnan ismét gyorsulhat visszafelé.
Sokkal kedvezőbb a változtatható csillapítási karakterisztika. Ez megvalósítható egyszerű módon egy változó keresztmetszetű megkerülő csatornával a dugattyú löket függvényében. Évtizedekkel korábban alkalmaztak gombnyomásra változtatható csillapítású lengéscsillapítókat is, de a változtatás a vezetőre volt bízva.
Hidraulikus kinyomócsapágy csere útmutató
Sokkal hatékonyabb, ha a csillapítást az érzékelők jelei alapján automatikusan állítja be az elektronika. A memóriában tárolt referencia értékekkel összehasonlítja a mért értékeket és ez alapján adja ki a parancsokat a beavatkozó egységnek.
A lágy csillapítás komfortos utazást biztosít, míg a szokásosnál keményebb csillapítás ugyan rontja a menetkomfortot, de biztonságosabb vele az autózás. Komfortosabban mindig csak a biztonság rovására lehet autózni. Az igényesebb gépkocsiknál ezt az ellentmondást aktív elektronikus rendszerrel oldják fel.
A kerekeknél alkalmazott gyorsulás érzékelők méréshatára például tízszerese a kocsiszekrényre szereltekének. Az érzékelő belsejében egy rugólapra szerelik fel az „m” tömeget, mely nyugalmi helyzetben előre meghatározott távolságban van a két szélső álló fegyverzettől. A d1 és a d2 távolságok egy - egy kapacitást határoznak meg. Amikor az érzékelőre gyorsulás hat a tömeg a rugó ellenében elmozdul és emiatt mindét kondenzátor kapacitása megváltozik.
A környezeti behatásokkal szemben védetten, többnyire alumínium dobozba a kocsiszekrénybe szerelik be. Általában az első utas ülés lábterében, vagy alatta helyezik el. Az elektromos hálózat sokpólusú csatlakozóval létesít kapcsolatot az elektronikával. Az öndiagnosztikát a gyújtás bekapcsolásakor az elektronika néhány másodperc alatt elvégzi. Ez a teljes elektronikusan változtatható lengéscsillapító rendszer elektromos hálózatára vonatkozik. Ez idő alatt az ellenőrzőlámpa folyamatosan világít, ha a rendszerben nincs elektromos hiba, kialszik a lámpa. Meghibásodott áramköri elem esetén az ellenőrzőlámpa villog. Például, ha karosszéria magasság érzékelője hibásodott meg és a gépkocsi sebessége kisebb 100 km/h-nál a normál csillapítási karakterisztika valósul meg.
Elektronikusan szabályozott lengéscsillapító rendszerek
A ZF Sachs elektronikusan szabályozott lengéscsillapító rendszerét 1997-ben mutatták be. Először az Audi A8-ba, ezt követően a Ferrari Maranello-ba építették be. A közelmúltban megjelent már a középosztályban is és 2004-től a kompakt osztályban is találkozhatunk vele. Például az Opel több típusában is alkalmazzák, mint extra tartozékot. Normál körülmények között növeli a komfortot, veszélyes helyzetekben pedig a biztonságot. A lengéscsillapítónak ezt a változatát elsősorban az alsó középosztályban alkalmazzák.
Fabia kuplung munkahenger javítása
A CDC előnye a hagyományos lengéscsillapítóval szemben, hogy nem csak egy előre definiált csillapítási jelleggörbéje van, mely macskaköves úton, lassú menetben is ugyanazt a csillapítást adja, mint gyorsan haladva kanyarodáskor. A CDC minden menethelyzetben a legmegfelelőbb csillapítást állítja be. Ez elektronikusan szabályozható arányos működésű elektromágneses szeleppel válik lehetővé. Ez a lengéscsillapító csőben az olaj áramlását kisebb, vagy nagyobb értékre állítja be.
A lengéscsillapító működési elve | Hogyan működik a lengéscsillapító?
Ilyen lengéscsillapító változatokat már évtizedek óta alkalmaznak, de világviszonylatban is újnak számít az olyan elektronikus futómű technika, mely intelligens kapcsolatban van a gépkocsi más elektronikus rendszereivel is. Az utóbbit a BMW 7-es sorozatában alkalmazzák. Az elektronikusan szabályozható, arányos működésű szeleppel az olaj átáramlása folyamatosan állítható kirugózáskor és berugózáskor egyaránt. Ezen kívül a lengéscsillapító dugattyúját mindkét mozgásirányban kiegészítő szelepekkel is ellátták.
A gépkocsi más elektronikus rendszereinek érzékelőitől származó adatokat, mint például a gépkocsi sebessége, a kormánykerék pillanatnyi helyzete, a hossz- és kereszt irányú gyorsulások, a futómű elektronika felhasználja a szabályozható stabilizátor és a lengéscsillapító beállításához is. Ilyen módon a kocsiszekrény elmozdulásait ez a program minimalizálja.
Ez az elektronikusan szabályozott futómű csökkenti az útfelület felől jövő gerjesztéseket. Különösen előnyös, amikor úthibáktól érkeznek dinamikus hatások. Ilyenkor lágyabb csillapítást állít be az elektronika. Ezzel a komfort szempontjai érvényesülnek. Ez a karakterisztika hátrányos kanyarban, amikor a jármű önkormányzási tulajdonságát kell támogatni, éppen a kemény csillapítás válik szükségessé.
A CDC (Continuous Damping Control) előnye a hagyományos lengéscsillapítóval szemben, hogy nem csak egy előre definiált csillapítási jelleggörbéje van, hanem minden menethelyzetben a legmegfelelőbb csillapítást állítja be. Ez elektronikusan szabályozható arányos működésű elektromágneses szeleppel valósul meg. Ez a lengéscsillapító csőben az olaj áramlását változtatja. A CDC2e-nél a lengéscsillapítóba két kiegészítő szelepet építettek be a ki- és a berugózási fokozathoz, mely külön-külön szabályozható. Ezen kívül további szelepek is rendelkezésre állnak a beállításokhoz.
A CDC képes kifogástalan együttműködésre az ESP rendszerrel. Ez a CAN hálózat révén valósulhat meg. Amikor például az ESP aktívvá válik és kormányzási beavatkozással, vagy az egyik kerék fékezésével, és ezzel párhuzamosan a motor nyomatékának csökkentésével stabilizálja a gépkocsit, a CAN hálózaton keresztül utasítást ad a CDC elektronikának és az keményebbre állítja a lengéscsillapítót annál a keréknél, amelyiknél ez szükségessé válik. Így a két elektronikus rendszer támogatja egymás hatását. Kritikus manővereknél is megtartja forgalmi sávját a gépkocsi. A tapasztalatok szerint a CDC-vel szerelt gépkocsiknál az ESP csak ritkábban avatkozik be. Ugyanis a kellő pillanatban keményre állított lengéscsillapító nyomon tartja a gépkocsit.
A járművek biztonságát növelő műszaki megoldások csak kritikus körülmények között avatkoznak be. Bár az előzőekben leírtak alapján a CDC rendszer is tekinthető biztonsági berendezésnek, hiszen növeli a jármű aktív biztonságát, de hatékony jelenlétét a teljes utazás során élvezhetjük. Normál utazás során növeli a komfortot, kritikus forgalmi viszonyok között viszont, növeli a menetbiztonságot.
A jármű úgy halad el az útegyenetlenségek felett, legyen az kisebb gödör, vagy éppen kiemelkedés, akár a jelzőlámpák előtt meghullámosított útburkolat, hogy a felépítmény szinte semmilyen függőleges irányú mozgást nem végez. Ezt a hatást nem úgy érik el, hogy gyárilag jó kemény lengéscsillapítót szerelnek a gépkocsiba, hanem ez a CDC rendszer elektronikájába beprogramozott úgynevezett „Skyhook” szabályozási algoritmusnak köszönhető. Ez minden pillanatban az optimális lengéscsillapítást állítja be. Amikor lehetséges komfortosan lágy, de amikor szükséges a sportosnál is keményebb csillapításra vált át. Az elnevezés onnan ered, hogy igyekeznek azt a hatást elérni, mintha a kocsiszekrény magasan az égben lenne felfüggesztve és a föld felszínével párhuzamosan suhanna tova. Így az útfelület egyenlőtlenségei kiegyenlítődnek. Ezt a szabályozási algoritmust a ZF Sachs fejlesztette ki és 2005-ben több Opel típusban is már bevezették.
A gyakorlatban a különböző gépkocsi típusoknál többféle megoldással lehet találkozni. A kétcsöves, gáz töltésű lengéscsillapítóba egy előfeszített rugóval zárva tartott szelepet szerelnek be. Ennek közelében helyezik el a működtető tekercset. Árammentes állapotban a szelepet zárva tartja a rugóerő. A csillapítási tényezőt a dugattyúban kialakított szelepek határozzák meg, melyek kemény csillapítást adnak. A tekercsre kapcsolt gerjesztő áram mágneses hatása a szelepre (3) erőt fejt ki, mely a rugóerő (FF) ellenében érvényesül. Ha a belső hidraulikus nyomásból származó erő (Fp) és a mágnes erejének (FM) összege nagyobb a rugóerőnél (FF), elmozdul és nyit a szelep. A legnagyobb csillapítás árammentes állapotban valósul meg. Ez az állapot az elektronikus rendszer meghibásodás esetén is.

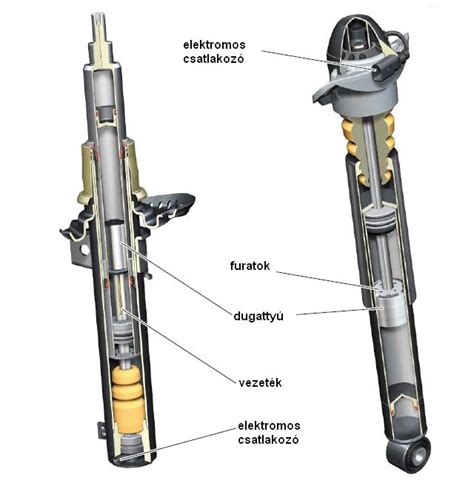

Az alábbi ábrán kétcsöves gáztöltésű lengéscsillapítót látunk, melynél a csövön kívül helyezték el az elektromágneses szelepet. Néhány milliszekundumon belül lehetőség van a csillapítási karakterisztika változtatására az olajáramlás befolyásolása révén. A CDC szelepen keresztül úgy ki-, mint berugózáskor átáramlik az olaj.
A 2008-as év autója címet elnyert Opel futóművét is a ZF Sachs CDC, vagyis az elektronikusan változtatható lengéscsillapító rendszere teszi különlegessé. Így valósulhat meg az, hogy a sportos vezetési stílus is összeegyeztethetővé válik a komforttal. A fejlesztőmérnököknek mindig komoly fejtörést okoz a két ellentétes szempont között megtalálni az arany középutat.
Neoplan Starliner 2 (14 tonnás turista autóbusz) menetdinamikájára kedvező hatással van a CDC független kerékfelfüggesztés. A 13 m hosszú autóbuszt havas úton is könnyű a forgalmi sávban tartani. 60 km/h sebességnél is stabilan végre lehet hajtani az előzési manővert. A kerekek folyamatosan az útfelületen maradnak. Nincs billenés. A lengéscsillapítás a pillanatnyi menetviszonyokhoz folyamatosan hozzá van igazítva.
Pneumatikus lengéscsillapítók (PDC)
A légrugóval szerelt gépkocsiknál alkalmazzák a PDC (Pneumatic Damping Control) lengéscsillapítókat. A csillapító erő egy hidraulikus szelep segítségével változtatható. A légrugó pillanatnyi nyomása a mindenkori tengelyterheléssel arányos. Ezt a nyomást használják fel a csillapítási karakterisztika beállítására egy fojtó furaton keresztül. A PDC szelepet közvetlenül a lengéscsillapítóra szerelik fel. Kis légrugó nyomásnál a PDC szelep nyitott kicsi lesz az áramlási ellenállás és a csillapítás is, mert a nyitott szelepen keresztül az olaj egy része meg tudja kerülni a dugattyúba szerelt szelepeket.
MR folyadékkal működő lengéscsillapítók
Az eddigi alkalmazások bizonyítják, hogy alkalmas arra, hogy javítsa a gépkocsik úttartását és vezetési tulajdonságait méghozzá úgy, hogy nem növeli bonyolult megoldásokkal a tömeget. A különleges lengéscsillapítóval megvalósított, elektronikusan szabályozott kerék-felfüggesztési rendszer hatékonyan megvalósítja a kompromisszumot a komfortos és a biztonságos futómű között.
Egyszerű szerkezeti kialakítású lengéscsillapítót alkalmaz, melynek karakterisztikáját a mágneses erőtér hatására a különleges, úgynevezett MR szintetikus szénhidrogén alapú folyadék révén tudja változtatni. Ez az anyag speciális, szénhidrogén alapú, szintetikus folyadék, mely 3-10 µm átmérőjű mágnesezhető részecskéket tartalmaz, de azok gyorsan és csak a mágneses erőtér működéséig mágnesezhetők. A mágnesezhető részecskék a folyadékban egyenletesen, véletlenszerűen oszlanak el. Ilyenkor ki és berugózáskor a dugattyú elmozdulásakor a csillapító erő annak furataiban kialakuló hidraulikus fojtástól függ. Ebből a szempontból a lágyvashoz hasonlóan viselkednek ezek a részecskék. A gerjesztő áram hatására az áramlási jellemzői megváltoztathatók anélkül, hogy más lenne a viszkozitása. Így tehát különböző lengéscsillapító karakterisztikák állíthatók be rendkívül gyorsan és zajhatásoktól mentesen.
A változtatható csillapítás lehetővé teszi a gépkocsi úttartási és vezetési jellemzőinek optimális értéken tartását. „szemi-aktív” kerék-felfüggesztési rendszer valósul meg, mozgó alkatrészek nélkül. Minimális a holt löket. Az elektronika nagy sebességgel kiértékeli a kerekek és a felépítmény elmozdulásait, figyelembe veszi a vezető kívánságait, és ezek alapján széles határok között folyamatosan változtatja a lengéscsillapítást.
Az érzékelő jelei, illetve az ESP rendszertől kapott információk alapján, állítja be a dugattyúkba szerelt tekercs gerjesztő áramát. Ennél a rendszernél szoftveresen állítható a csillapítási tényező. A kanyarban egymástól függetlenül akár minden keréknél is más lehet a lengéscsillapítók keménysége. Elsőként 2002-ben a Cadillac Seville STS-be építették be, majd a Chevrolet Corvette-be. A jelenlegi fejlesztések arra irányulnak, hogy a kemény karakterisztikát még keményebbé tegyék, illetve a lágy még lágyabb legyen. Törekszenek a kisebb reakcióidőre és a kisebb súrlódásra a lengéscsillapító mozgó részeinél. Precízebb és gyorsabb adatnyerést és kiértékelő algoritmust szeretnének megvalósítani.
Citroën Advanced Comfort rendszer
A Citroën futóműtervezésében, már több mint 95 éve, mindig az utazási komfort, a kényelem volt a vezető elv. Aki e márka hajdani, a hajdan nem is volt olyan régen, 2007-ben még épített Citroën hidropneumatikus rugózású autót, szóval, aki ilyen autóval járt, örökre márkahűséget fogadott. Említsük meg a tervező nevét, ő Paul Magès (1908-1999).
Napjainkban indította el a márka a „Citroën Advanced Comfort®” programot, amelyet már a jelenlegi járműkínálat modelljeinél, például az új C4 Picassónál, illetve a „Citroën Advanced Comfort® Lab” prototípusnál is alkalmaznak. A „Citroën Advanced Comfort®” program összecseng a márka „Be different, feel good” szlogenjével, amely a vezető és az utasok kényelmét szolgáló innovatív megoldások keresését, megvalósítását jelenti - olvashatjuk a gyári tájékoztatóban. Ez utóbbi modell olyan egyedülálló, konkrét technológiákat foglal magában, mint az innovatív ülések és egy különleges szerkezeti ragasztási eljárás, valamint, talán az első helyre sorolandó, a progresszív hidraulikus ütközőelemekkel ellátott felfüggesztések. A „Citroën Advanced Comfort® Lab” prototípus tervezésénél az útegyenetlenségek kiszűrésére helyeződött a hangsúly.
A PSA csoport EMP2 platformjára épülő új C4 Picasso modellnek továbbra is megmarad a függőlegesen beépített hátsó lengéscsillapítók és a lengőkar magasabb kapcsolódási pontja, melyek hatékonyabban szűrik meg az úthibákat. Amikor az autó ráhajt egy úthibára, az általa keltett rezgések három ütemben adódnak át az utasokra: a) a felfüggesztési rendszer működése, b) a rezgések átadása a karosszériának, c) a rezgések továbbadása az utasoknak az üléseken keresztül.
Progresszív karakterisztikájú, hidraulikus ütköző- elemekkel ellátott lengéscsillapító
Míg egy hagyományos felfüggesztési rendszer egy lengéscsillapítóból, egy rugóból és egy mechanikus ütközőből áll, addig a Citroën által alkalmazott rendszerbe, a kétcsöves lengéscsillapítóba két hidraulikus ütközőelem van beépítve a két rugózási végállásnál, a kiés berugózott állapotnak megfelelően.
Így a felfüggesztési rendszer az igénybevételtől függően két ütemben működik:
- kismértékű be- és kirugózásnál a rugó és a lengéscsillapító együtt szabályozza a függőleges mozgásokat, anélkül, hogy szükség lenne az ütközőelemek igénybevételére,
- nagymértékű be- és kirugózásnál a rugó és a lengéscsillapító együtt dolgozik a hidraulikus ütközőelemekkel; ezek fokozatosan lassítják a mozgást, megakadályozva ezzel a kemény ütközéseket a végállásoknál.
Egy hagyományos mechanikus ütközővel ellentétben, amely elnyeli az energiát, de annak egy részét visszaveri, a hidraulikus ütközőelem elnyeli és szétszórja az energiát. Így nincs visszapattanó hatás.
