Hengeres Biztosíték Aljzat Típusok: Átfogó Útmutató

Az elektromos hálózatok és berendezések védelmének egyik legrégebbi, mégis máig alapvető eleme az olvadó biztosító. Bár a modern rendszerekben gyakran találkozunk automata megszakítókkal vagy áram-védőkapcsolókkal, az olvadó biztosító továbbra is kulcsfontosságú szerepet játszik a túláram és a zárlat elleni védelemben, legyen szó háztartási, ipari vagy gépjárműves alkalmazásokról.

A biztosító lényege, hogy egy speciálisan kialakított, meghatározott olvadáspontú fémhuzal vagy szalag beépítésével válik az áramkör részévé. Normál üzemi körülmények között ez az olvadószál ellenáll az áramerősségnek. Azonban, ha az áramerősség egy előre meghatározott értéket meghalad, például egy zárlat vagy túlterhelés miatt, a fémhuzal túlmelegszik és elolvad. Ez megszakítja az áramkört, megvédve ezzel a mögötte lévő berendezéseket és a hálózatot a károsodástól.

Az olvadó biztosító, vagy köznyelven biztosíték, működésének alapja az elektromos áram hőhatása, amelyet Joule-hőnek nevezünk. Amikor áram folyik egy vezetőn keresztül, az ellenállása miatt hő fejlődik. Ennek a hőnek a mértéke az áramerősség négyzetével és a vezető ellenállásával arányos (P = I²R). Egy olvadó biztosítóban egy speciálisan méretezett, viszonylag magas ellenállású és alacsony olvadáspontú fémhuzal vagy szalag található.

Azonban, ha az áramerősség egy előre meghatározott küszöbérték fölé emelkedik, a keletkező hő meghaladja a huzal hőelvezető képességét. Ennek következtében a huzal hőmérséklete gyorsan emelkedik, elérve az olvadáspontját. Amikor az olvadószál elolvad, megszakítja az áramkört, ezzel megakadályozva a túláram további áramlását a védett berendezésbe vagy hálózatrészbe.

A Biztosítók Története és Fejlődése

Az olvadó biztosítók története egészen az elektromosság korai napjaiig nyúlik vissza. Az első praktikus biztosítót Thomas Edison szabadalmaztatta 1890-ben, miután felismerte, hogy a túlterhelt elektromos vezetékek tüzet okozhatnak. Edison egyszerű, vékony huzalokat használt, amelyeket üvegtartályokba zárt, hogy megakadályozza az olvadt fém szétfröccsenését.

A Felicia története és fejlesztése

Az elmúlt évszázad során az olvadó biztosítók anyagösszetétele, konstrukciója és teljesítménye jelentősen fejlődött. A kezdeti ón-ólom ötvözeteket felváltották a pontosabb olvadási karakterisztikájú ezüst, réz vagy speciális ötvözetek. A kerámia testek, a homoktöltetek és a különböző megszakítási képességű kialakítások lehetővé tették, hogy a biztosítók szélesebb körben, a legkülönfélébb ipari és háztartási alkalmazásokban is hatékonyan védjenek.

Fontos Paraméterek a Biztosítók Kiválasztásakor

Az olvadó biztosítók kiválasztásakor és alkalmazásakor számos paramétert figyelembe kell venni, amelyek meghatározzák a biztosító specifikus védelmi képességét és alkalmazási területét:

• Névleges áramerősség (In): Ez a legfontosabb paraméter, amely azt az áramerősséget jelöli, amelyet a biztosító folyamatosan, a környezeti hőmérsékleti határokon belül elvisel anélkül, hogy elolvadna. Általában amperben (A) adják meg (pl. 10A, 16A, 32A).
• Névleges feszültség (Un): A biztosító névleges feszültsége az a maximális feszültség, amelyet a biztosító a megszakítás után biztonságosan képes kezelni anélkül, hogy az ív átütene a megszakított áramkörön. Fontos, hogy a biztosító névleges feszültsége legalább akkora legyen, mint az áramkör üzemi feszültsége.
• Megszakítási képesség (Icn): Ez a paraméter azt a maximális zárlati áramerősséget jelöli, amelyet a biztosító biztonságosan képes megszakítani anélkül, hogy felrobbanna vagy károsodna. Kiloamperben (kA) adják meg. Különösen ipari környezetben vagy nagy teljesítményű rendszerekben, ahol súlyos zárlati áramok léphetnek fel, elengedhetetlen a megfelelő megszakítási képességű biztosító kiválasztása.
• Működési karakterisztika: Ez a jellemző írja le, hogy a biztosító milyen gyorsan olvad el a névleges áramerősség többszörösének hatására.
  • Lassú működésű (T - Time-delay, gL/gG): Ezek a biztosítók képesek rövid ideig elviselni a névleges áramerősség többszörösét (pl. motorindítási áramlökéseket) anélkül, hogy kiolvadnának, de hosszú távú túlterhelés vagy zárlat esetén megszakítják az áramkört.
• I²t érték: Ez az érték a biztosító által átengedett energia mértékét jelöli egy zárlat megszakítása során. Különösen fontos félvezető eszközök védelménél, mivel minimalizálja a károsodást. Az I²t érték azt mutatja meg, hogy a biztosító mennyi hőenergiát enged át a védett berendezésbe, mielőtt az áramkör megszakadna.
• Környezeti hőmérséklet: A biztosítók teljesítményét befolyásolhatja a környezeti hőmérséklet. Magasabb környezeti hőmérséklet esetén a biztosító hamarabb kiolvadhat, mint alacsonyabb hőmérsékleten.

Ezen paraméterek pontos ismerete elengedhetetlen a megfelelő biztosító kiválasztásához és a biztonságos elektromos rendszerek kialakításához.

Biztosíték Típusok és Alkalmazási Területeik

Az olvadó biztosítók széles skálája létezik, mindegyik típus speciális igényekre és alkalmazási területekre lett kifejlesztve.

Gépjármű Biztosítók

A gépjárművek elektromos rendszereiben használt biztosítók célja az egyes áramkörök (pl. világítás, rádió, ablakemelő, motorvezérlés) védelme a túláram és a zárlat ellen.

Legrand biztosíték típusok áttekintése

• Lapátos (blade) biztosítók: A leggyakoribb típusok a modern autókban.
• Üvegcsöves biztosítók: Régebbi autókban és egyes speciális alkalmazásokban fordulnak elő.
• Olvadó link (fusible link): Speciális, nagy áramerősségű biztosíték, amelyet a fő tápkábelbe építenek be a fő áramkör védelmére.

Épület- és Ipari Biztosítók

Ezek a biztosítók az épületek elektromos hálózatában, elosztótáblákban, valamint ipari gépek és berendezések védelmében játszanak szerepet.

• D-típusú (DIAZED) biztosítók: Magyarországon és Közép-Európában rendkívül elterjedtek. Porcelán vagy kerámia testtel rendelkeznek, és csavarmenetes foglalatba illeszkednek. A névleges áramerősséget a betét színes jelölése és a foglalatban lévő kalibrált csavargyűrű (passzdarab) határozza meg. Lassú (gL/gG) és gyors (gF) karakterisztikával egyaránt kaphatók.
• D0-típusú (NEOZED) biztosítók: A DIAZED biztosítók modernebb, kompaktabb változatai, amelyek kisebb méretben is nagy megszakítási képességet biztosítanak. A D-típushoz hasonlóan csavaros foglalatba illeszkednek, és kalibrált csavargyűrűvel (Passschraube) rendelkeznek.
• NH-típusú (késpenge) biztosítók: Nagyon magas megszakítási képességű, ipari alkalmazásokra tervezett biztosítók. A biztosítóbetét kerámia testből és fém késpenge érintkezőkből áll, amelyet speciális biztosítófelfogóba (biztosítóalapba) kell helyezni. Jellemzően gL/gG karakterisztikájúak, nagy áramerősségekre (akár több száz amperig) készülnek.
• Szakaszoló biztosítók (HRC - High Rupturing Capacity): Ezek a biztosítók rendkívül magas zárlati áramokat is képesek biztonságosan megszakítani. Jellemzően ipari környezetben, alállomásokban és nagy teljesítményű elosztóhálózatokban használják őket, ahol a zárlati áramok rendkívül nagyok lehetnek.
• Üvegcsöves biztosítók: Kisebb áramkörök, elektronikai berendezések és műszerek védelmére használják. Különböző méretekben (pl. 5x20mm, 6x30mm) és karakterisztikákkal (gyors, lassú) kaphatók.
• Félvezető biztosítók: Extrém gyors működésű biztosítók, amelyeket érzékeny félvezető eszközök (pl. tirisztorok, diódák, IGBT-k) védelmére terveztek.
• Hőbiztosítók (termikus biztosítók): Nem az áramerősség, hanem a hőmérséklet emelkedésére reagálnak. Olyan készülékekben használják, ahol a túlmelegedés veszélyes (pl. transzformátorok, motorok, kávéfőzők).
• Önkioldó biztosítók (PTC - Positive Temperature Coefficient): Ezek a biztosítók a hőmérséklet emelkedésével növelik az ellenállásukat. Túláram esetén felmelegszenek, ellenállásuk drasztikusan megnő, ezzel csökkentve az áramot. Amint a hiba megszűnik és lehűlnek, visszanyerik eredeti alacsony ellenállásukat. Nem kell cserélni őket, ezért „resetelhető biztosítónak” is nevezik.

A biztosító típusok ilyen széles választéka mutatja, hogy az elektromos védelem mennyire komplex és specifikus lehet.

Miért Olvad Ki a Biztosító?

Amikor egy biztosító kiolvad, az mindig egy figyelmeztető jel, amely arra utal, hogy valami rendellenes történt az elektromos hálózatban vagy a csatlakoztatott berendezésben. A biztosító feladata, hogy megvédje a rendszert a károsodástól, és a kiolvadása azt jelenti, hogy sikeresen teljesítette ezt a funkciót.

• Túlterhelés: A túlterhelés a leggyakoribb oka a biztosítók kiolvadásának. Ez akkor következik be, ha egy áramkörre több elektromos fogyasztót csatlakoztatunk, mint amennyit az áramkör (és a biztosítója) elviselni képes. Például, ha egyetlen hosszabbítóra dugunk rá egy vízforralót, egy mikrohullámú sütőt és egy hajszárítót, könnyen túlterhelhetjük az adott aljzat mögötti áramkört. Egy lassú működésű (gL/gG) biztosító képes rövid ideig elviselni a névleges áramerősség többszörösét, de ha a túlterhelés tartósan fennáll, akkor is ki fog olvadni.
• Zárlat (Rövidzárlat): A zárlat, vagy rövidzárlat, egy sokkal drasztikusabb és veszélyesebb jelenség, mint a túlterhelés. Zárlat akkor jön létre, amikor az áramkör két pontja, amelyek között normál esetben feszültség van, közvetlenül érintkezésbe kerül egymással anélkül, hogy a fogyasztó ellenállása korlátozná az áramot. Zárlat esetén az áramerősség rendkívül gyorsan, akár több száz vagy ezer amperes értékre is felugorhat. Ez a hatalmas áram azonnali és robbanásszerű hőfejlődést okoz, ami a biztosító azonnali kiolvadását eredményezi.
• Készülék Hibája: Gyakran előfordul, hogy egy csatlakoztatott készülék meghibásodása okozza a biztosító kiolvadását. Ez lehet belső zárlat a készülékben, például egy motor tekercselésének hibája, egy fűtőszál szakadása vagy egy elektronikai komponens meghibásodása.
• Biztosító Öregedése: Bár ritkábban, de előfordulhat, hogy a biztosító kiolvadásának oka maga a biztosító öregedése. Az olvadószál anyaga az évek során, különösen ismétlődő, bár nem kiolvadáshoz vezető, de magasabb áramterhelések és hőingadozások hatására anyagfáradást szenvedhet. Ez csökkentheti az olvadószál keresztmetszetét, vagy megváltoztathatja az olvadáspontját, így alacsonyabb áramerősségnél is kiolvadhat, mint a névleges értéke.
• Nem Megfelelő Biztosító: A biztosító kiolvadhat akkor is, ha nem a megfelelő típust vagy névleges áramerősséget választották ki az adott áramkörhöz. Ha túl alacsony névleges áramerősségű biztosítót építenek be, az rendszeresen kiolvadhat normál üzemi körülmények között is. Fordítva, ha túl nagy áramerősségű biztosítót használnak, az nem nyújt elegendő védelmet, és a vezetékek vagy a berendezések károsodhatnak, mielőtt a biztosító kiolvadna.

Amikor egy biztosító kiolvad, mindig az első lépés a probléma okának felderítése és kijavítása. Soha ne cseréljük le egyszerűen egy újra, anélkül, hogy meggyőződnénk a hiba okáról, és soha ne használjunk nagyobb névleges áramerősségű biztosítót vagy „áthidalást”.

A Kiégett Biztosító Azonosítása

Amikor egy elektromos áramkör nem működik, az első gyanúsítottak között van a kiolvadt biztosító. A probléma azonosítása és a kiégett biztosító megtalálása kulcsfontosságú a hiba elhárításában.

Kompresszor karbantartás lépésről lépésre

• Vizuális Ellenőrzés:
  • Üvegcsöves biztosítók: Ezeknél a típusoknál az üvegcső átlátszó, így könnyen látható, ha az olvadószál elszakadt vagy elpárolgott.
  • Lapátos (autó) biztosítók: A legtöbb lapátos biztosítón van egy kis átlátszó ablak a tetején, amelyen keresztül látható az olvadószál. Ha az elszakadt, a biztosító kiolvadt.
  • D-típusú (DIAZED) és D0-típusú (NEOZED) biztosítók: Ezeknél a biztosítóknál egy kis, színes jelzőgomb (indikátor) van a biztosító tetején. Normál állapotban ez a gomb a helyén van. Ha a biztosító kiolvad, a gomb kilökődik a helyéről, és leesik, vagy szabadon mozog. Ez egyértelműen jelzi a kiolvadást.
  • NH-típusú (késpenge) biztosítók: Ezeknél a típusoknál is van egy jelzőindikátor, amely a biztosítótest oldalán vagy tetején helyezkedik el.

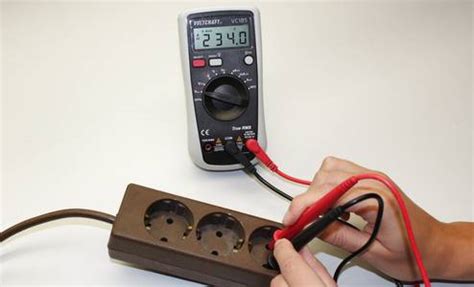

• Multiméteres Ellenőrzés: Ha a vizuális ellenőrzés nem egyértelmű, vagy ha a biztosító típusa nem rendelkezik jól látható jelzővel (pl. egyes kerámia testű biztosítók), akkor multiméterrel is ellenőrizhetjük az állapotát.
  1. Áramtalanítás: Mielőtt bármilyen biztosítóhoz hozzáérnénk, feltétlenül áramtalanítani kell az érintett áramkört vagy a teljes rendszert a főkapcsoló lekapcsolásával.
  2. Biztosító eltávolítása: Óvatosan távolítsuk el a gyanús biztosítót a foglalatából. Gépjármű biztosítóknál ehhez gyakran egy speciális műanyag csipesz használható. D- és D0-típusú biztosítóknál a biztosítófejet csavarjuk ki, majd vegyük ki a biztosítóbetétet.
  3. Multiméter beállítása: Állítsuk a multimétert ellenállásmérés (ohm, Ω) vagy folytonosságmérés (diódajel) módba. Ez a módszer a legmegbízhatóbb a biztosító állapotának megállapítására.

A kiolvadt biztosító azonosítása után a következő lépés a hiba okának felderítése, mielőtt a cserét elvégeznénk.

A Biztosító Cseréje: Lépésről Lépésre

A kiolvadt biztosító cseréje viszonylag egyszerű feladatnak tűnhet, de rendkívül fontos, hogy azt a legnagyobb körültekintéssel és a megfelelő biztonsági előírások betartásával végezzük.

1. A Hiba Okának Megkeresése: Ez a legkritikusabb lépés! Soha ne cseréljünk ki egy biztosítót anélkül, hogy meggyőződnénk a kiolvadás okáról. Ha gépjárműben olvad ki a biztosító, próbáljuk meg azonosítani, melyik rendszerhez tartozik, és keressünk benne hibát (pl. zárlatos lámpa, sérült vezeték). Háztartási hálózatban: Kapcsoljuk le a főkapcsolót a lakáselosztóban. Ha csak egy áramkört érint a hiba, akkor is érdemes a főkapcsolót lekapcsolni, vagy legalább azt a kismegszakítót, amely az adott áramkört védi.
2. Megfelelő Biztosító Kiválasztása: Ez egy másik kritikus lépés!
   • Névleges áramerősség: Az új biztosító áramerősségének pontosan meg kell egyeznie a kiolvadt biztosító áramerősségével. Ez az érték általában rá van írva a biztosítóra (pl. 10A, 16A, 20A).
   • Típus és méret: Az új biztosítónak fizikailag is meg kell egyeznie az eredetivel (pl. lapátos, üvegcsöves, DIAZED, NEOZED, NH).
3. Biztosító Eltávolítása:
   • Gépjármű biztosítók: Egy kis műanyag csipesz (gyakran a biztosítékdoboz fedelében található) segítségével húzzuk ki a lapátos biztosítót.
   • D-típusú (DIAZED) és D0-típusú (NEOZED) biztosítók: Csavarjuk ki a biztosítófejet a foglalatból, majd vegyük ki a kiolvadt biztosítóbetétet és a kalibrált csavargyűrűt.
   • NH-típusú biztosítók: Speciális, szigetelt biztosítófogóval (biztosító kinyúló) kell eltávolítani a biztosítóbetétet.
4. Új Biztosító Behelyezése: Helyezzük be az új, azonos típusú és névleges áramerősségű biztosítót a foglalatába. Ügyeljünk arra, hogy a biztosító megfelelően illeszkedjen.
5. Áramkör Visszakapcsolása: Kapcsoljuk vissza a főkapcsolót (vagy a megfelelő kismegszakítót).
6. Ellenőrzés: Figyeljük meg, hogy a probléma megoldódott-e. Ha az új biztosító azonnal kiolvad, az azt jelenti, hogy a hiba okát nem sikerült megfelelően azonosítani vagy kijavítani.

A biztosítócsere során a biztonság mindig az első.

Gyakori Tévhitek és Helytelen Gyakorlatok

Az olvadó biztosítók, bár egyszerűnek tűnnek, számos tévhit és helytelen gyakorlat kapcsolódik hozzájuk, amelyek súlyos veszélyeket rejtenek.

1. Nagyobb Biztosító Használata: Az egyik legveszélyesebb hiba, amikor egy kiolvadt biztosítót egy nagyobb névleges áramerősségűre cserélnek, abban a reményben, hogy az „nem fog kiolvadni”. Ez a gyakorlat súlyosan veszélyezteti a vezetékeket és a csatlakoztatott berendezéseket. A biztosító feladata, hogy megvédje a vezetékezést a túlmelegedéstől és a tűztől. Ha egy túlméretezett biztosítót használunk, az áramkörben a vezetékek túlmelegedhetnek, a szigetelés megkárosodhat, és tűz keletkezhet.
