A futómű a gépjárműtechnikai szakirodalomban különböző meghatározásokkal rendelkezik. A kontinentális európai szakirodalom a futóművet, mint önálló járműrendszert, a komplett kerékből, a kerékfelfüggesztésből és a rugózásból álló alkatrészcsoportként értelmezi.
Az angolszász és a japán szakirodalom viszont tágabban értelmezi a futóművet: a komplett kerék, a felfüggesztés, a rugózás mellé sorolja a kormányzást és a fékezést is.
A komplett járműrendszereket vagy az egyes alkatrészeket gyártó vállalatokat áttekintve nagyon vegyes a paletta.

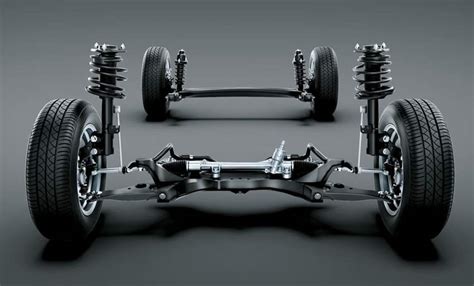

A futóművek elemcsoportjait és alkatrészeit az alábbiakban mutatjuk be:
A Kerék
A gépkocsi és az útfelület közötti kapcsolatot valósítja meg tapadása révén, miközben hozzájárul a gépkocsi rugózásához is. Kis útegyenetlenségeknél a tömlőbe bezárt légpárna rugalmasságával csökkenti a lökésszerű erőátadást a kocsiszekrény felé.
A kerékkel szemben támasztott követelmények:
- Biztonság, a keréktárcsa és az abroncs közötti kifogástalan erőzáró kapcsolat és tömör zárás.
- Kedvező menettulajdonságok, melyet a legnehezebb pontosan megfogalmazni. Itt ugyanis szubjektív szempontok is érvényesülnek.
- Nagy fékerő- és oldalvezető erő megvalósítási lehetőség.
- Csereszabatosság, a különböző gyártmányú, de azonosan jelölt gumiabroncsokat lehessen egy adott járművön használni.
Mindezen követelményeknek csak egy nagyon bonyolult, összetett szerkezetű és anyagú gumiabroncs felel meg.
A vázszerkezet anyaga kordszövéssel készül: A 0,8-1 mm átmérőjű sodort teherhordó szálakat egymástól vékony 0,1-0,2 mm átmérőjű szálak tartják távol.
A szövetváz anyaga szilárdsági tulajdonságok sorrendjében: textil, nylon, rayon, üvegszál, poliészter, acél, kevlár, aramid.
A különböző szövetelemek között és az abroncs külső és belső felületén 20-25 féle különböző anyagból készült rétegek húzódnak.
Gyors szélvédőcsere Golf Cabrio
A speciális keveréke természetes és szintetikus gumik, töltőanyagok, öregedésgátló, lágyító anyagok, tapadást és kopást javító anyagok alkotják.
A különböző típusú gumiabroncsokat a szövetváz szerkezete alapján lehet megkülönböztetni. A szilárdságot meghatározó váz többnyire négy rétegből áll.
Az egyes rétegeknél a szálirány 37-40º-os szöget zár be az abroncs középsíkjával. Az abroncs emiatt viszonylagosan lágy, a rugózási tulajdonsága kedvezően lágy.
Hátrányos, hogy sugár irányban nagy a tágulása és a melegedése. A korszerű személygépkocsikban ma már nem használnak diagonál abroncsokat.
A szövetbetét szálai sugár irányban futnak és közrefogják a peremhuzalt. Általában két betétet alkalmaznak.
Minden a VW Golf 1.4 16V vezérműszíj cseréjéről
A radiál abroncsoknál nagy oldalvezető erőknél is kisebb az oldalkúszási szög és a gördülési ellenállás, mint a diagonál abroncsoknál.
A futófelület alatt párna réteget alakítanak ki. A felfekvő felületen a felületi nyomás eloszlása lényegesen egyenletesebb, mint a diagonál abroncsnál.
Gördülési ellenállása kisebb. Kisebb önsúly mellett nagyobb terhelhetőség jellemzi. Esős időben nagyobb fékerő valósítható meg és kevésbé hajlamos az aquaplaning jelenségre.
A szövetváz betétek diagonálisak, a betétek felett övek húzódnak. A diagonál és a radiál abroncsok előnyös tulajdonságait egyesítik, nagyobb terhelésű, de kisebb menetsebességű személyautókon és kis teherautókon alkalmazzák, elsősorban az amerikai kontinensen.
A cél a lehető legnagyobb tapadás megvalósítása a gumiabroncs és az útfelület között. A keresztirányú mintaelemek a minél nagyobb vonóerő és fékező erő megvalósítását támogatják.
Olyan keresztmetszetű csatornákat alakítanak ki, hogy minél nagyobb sebességnél képes legyen az abroncs és az útfelület közül a vízréteget kivezetni, ezzel csökken az aquaplaning a vizenúszás veszélye.
A különböző gumiabroncsok futófelülete igen változatos grafikai képet mutat, mely gyártásba kerülő formája rendes próbapadi és országúti tesztelés után alakul ki.
A mintaárkok, a mintaelemek, azok lamellázása, a futófelülettel szemben támasztott, esetenként ellentétes követelményeknek megfelelően váltogatják egymást.
Gumiabroncs Jelölések
Méretjel: Személygépkocsiknál pl. P=65% perességi mutató, ahol P=(H/S)*100; H - a gumiabroncs profilmagassága a mérő keréktárcsán. 80%-nál nagyobb értéket nem kell feltüntetni. A gumiabroncsok peressége fokozatosan csökkenő tendenciát mutat.
Sebességhatár: Az adott gumiabroncs használata esetén a jármű határsebessége a megjelölt betű alapján kiolvasható az ECE táblázatból. Ma már az Y jelzés is előfordulhat, ami 300 km/h határsebességet jelöl. Autóbuszoknál, teherautóknál a sebességhatár jelölése általában a K-L-M betűkre terjed ki, ami 110-120-130 km/h a maximális sebességet jelent.
Terhelhetőség: Li index európai előírás névleges guminyomás esetén a kerék terhelhetősége kg-ban kiolvasható az ECE előírásban közölt táblázatból. Az amerikai piacra került abroncsoknál pfund-ban megadják a maximális kerékterhelést (Max. Load).

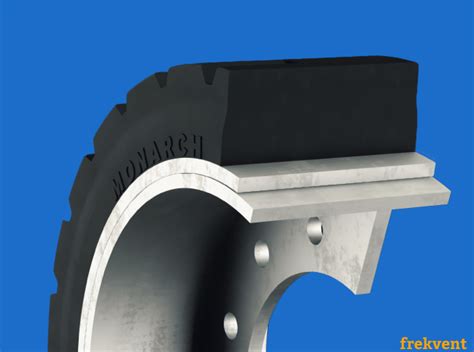

Kopásmutató, TWI: A futófelület gumielemei között, azoknál alacsonyabban összefutó gumigátat alakítanak ki, amelyik a megengedettnél nagyobb gumikopás esetén összeér az elemek felső síkjával.
A gumiabroncs futófelületének a mintaárok mélysége szorosan összefügg a jármű fékezhetőségével. Számos kísérlet mutatja, hogy a mélység csökkenésével a teljes fékezés fékútja exponenciálisan növekszik.
Például autóbusszal 8 mm profilmélységű új gumiabroncsokkal végzett fékezési kísérletek során 100 km/h sebességről a megállásig tartó teljes fékezés fékútja 70 m volt. 4 mm profilmélységű kopott abroncsokkal a fékút már 80 m-re adódott, míg 1 mm mélységnél a fékút már a 120 métert is elérte.
A gumikopás alapján a futómű és a fékrendszer beszabályozására, meghibásodására is lehet következtetni.
Az előírtnál nagyobb gumiabroncs végnyomásnál a futófelület középső része egyenletesen kopik, alacsony guminyomásnál a futófelület két szélén jelentkezik a folyamatos kopás. A futófelület egyik szélének folyamatos kopása a futómű geometria helytelen beállítására utal.
DOT kód: Az amerikai közlekedési hatóság (Departement of Transportation) vizsgálati száma, mely a gyártó cégről, a méretekről és a kivitelezés időpontjáról tájékoztat. Az utolsó négy számból meghatározható a gyártás időpontja. Pl.: 3513 szám jelentése: az abroncs 2013. év 35. hetében készült.
Keréktárcsa
Ennek az összetett alkatrésznek az egyértelmű elnevezéséről még szakmai viták folynak. A szakzsargon nyelvben ez a felni, amely a német Felge szóból magyarosodott, kerékpánt és a tárcsa, vagy tányér együttesére utal.
Jelen tárgyalásunkban a felni helyett a keréktárcsa kifejezést alkalmazzuk, amely a gumiabroncsot megtartó kerékpántból és a kerékpántot a kerékaggyal összekapcsoló tárcsából áll.
A tárcsa középső tehermentesítő furatának átmérője. Ez a furat lazán illeszkedik h7/F7 tűréssel a kerékagy megvezető pereméhez.
A kerékpánt és a tárcsa összekapcsolása történhet csavarozással vagy hegesztéssel.
Kerékpánt

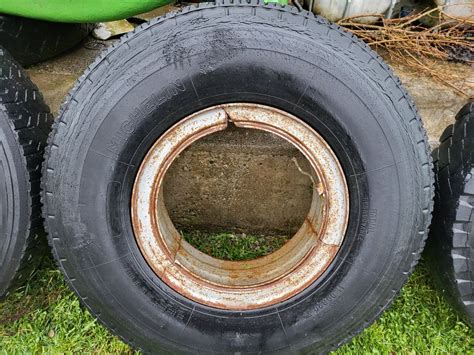

A kerékpánt a gumiabroncs nyitott keresztmetszetét zárja le. A kerületén osztott kerékpánt Trilex elnevezéssel a haszonjárművek leggyakrabban használatos kerékalkatrésze volt.
A laposágyú kerékpánt kerülete mentén három szeletre tagolódik. Az egyes szeleteket ki lehet billenteni a gumiabroncs belsejéből. A szeleteket a hatágú kerékagy csavarjai rögzítik.
A Trilex keréknek nagy előnye, hogy szereléshez nem szükséges külső energiával működtetett szerelő berendezés, bár elég nagy emberi erővel ugyan, de egyszerű kéziszerszámokkal is szerelhető.
Nagy hátránya, hogy az osztott pántszeletek nem zárnak légmentesen, így a gumiabroncs csak tömlővel szerelhető fel. Nagy tömege miatt a jármű határsebessége korlátozott.
A gyártási, szerelési pontatlanságok következtében körülményes a forgási síkbeli és a dinamikus kiegyensúlyozása.
Ezekre a kerékpántokra is viszonylag egyszerűen lehetett felszerelni a gumiabroncsot, de a szivárgásmentes tömítést nem lehetett megoldani, így gumitömlőt kellett alkalmazni.
Az egyes gyűrűk alakzáró összekapcsolására rugalmas, hasított acél biztosítógyűrűk szolgáltak, ezek szerelése balesetveszélyes volt, speciális szerszámokat igényelt.
- Szarv vagy csúcs, melyre oldal irányban a gumiabroncs felfekszik és megakadályozza, hogy nagy oldalerő esetén legyűrődjön a keréktárcsáról.
- Váll, kúpos (5º ± 1º) kialakítású perem rész, melyre a gumiabroncs radiálisan illeszkedik. Tömlő nélküli kivitelnél légzáró kapcsolat kell létesüljön. Itt adódik át a fékező és a meghajtó nyomaték.
- Mély ágy, ami lehetővé teszi a gumiabroncs szerelését.
- Dudor, melyet a váll részen alakítanak ki azoknál a keréktárcsáknál. Tömlő nélküli gumiabroncsot csak dudorral ellátott keréktárcsára lehet szerelni. Kétféle változatát alkalmazzák. A jobban kiemelkedő a H-jelű (Hump vagy Höckler) a laposabb a C-jelű.
A kerékpántok, keréktárcsák jelölései, méretmegadása nemzetközileg egységes formát mutat. A kerékpánt és a gumiabroncs között a fékezés vagy hajtónyomatékot a két felület súrlódásából adódó erőkapcsolat viszi át.
A kifejthető maximális nyomaték elsősorban az összeszorító erőtől függ, ezért a kapcsolódó méretek meghatározása, azok tűrései, illesztései elméleti számítások és validáló tesztelések során határozható meg.
Személygépkocsik kerékpántjain a váll meredeksége 5°-os, haszonjárműveknél a jóval nagyobb nyomatékok átvitele érdekében alkalmazzák a meredek peremes vagy a lépcsőzött mélyágyas kerékpántot.
Kerékcsavarok
A forgó kerék és a felfüggesztési rendszer külső csuklóit magába foglaló csonkállvány között a kerékcsavarok, a kerékagy, a csapágy és a tengelycsonk teremti meg az erőkapcsolatot.
A csavarkötés formája lehet lapos alátétes, ha a keréktárcsát a kerékagy vezető pereme központosítja.
A kerékcsavarok anyaga legalább 8.8 szilárdságú acél.
Szabadon futó keréknél a tengelycsonk tömör, arra kívülről csatlakozik a kerékagy.

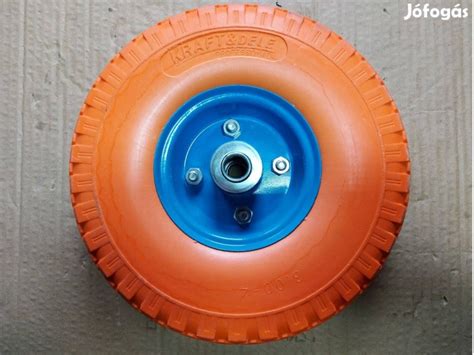

Hajtott keréknél a forgató tengely személygépkocsiknál alakzáró kötéssel vagy kerületi csavarozással közvetlenül a kerékagyhoz kapcsolódik és a cső formájú tengelycsonk a csapágyazás közvetítésével kívülről támasztja alá a kerékagyat.
