Giroszkópos személyi jármű működése

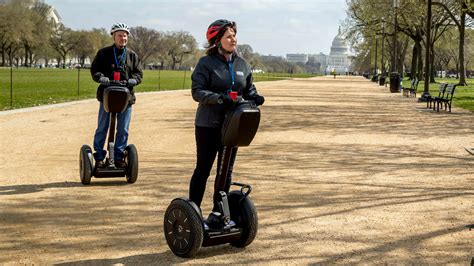

A világban is számos névvel illetik a segwayt, a legújabb városi közlekedési eszközt: önegyensúlyozó elektromos roller, elektromos gördeszka, elektromos kétkerekű scooter? Igazán hangzatos magyar megfelelője még nincs, bár kíváncsiak lennénk olvasóink ötleteire.

A járműnek két kereke van, melyet egy platform köt össze. A vezető ezen állva a testsúlya áthelyezésével irányítja a segwayt. A hajtásról egy nagy teljesítményű villanymotor gondoskodik, mikroprocesszoros hajtásvezérléssel. Az energiaellátást akkumulátorok biztosítják, a bekapcsolt jármű egyensúlyban tartásáról pedig giroszkópok gondoskodnak.

A giroszkóp segítségével a szabályozás ingaként működik, azaz, ha az eszköz nyugalmi állapotából kimozdul, érzékeli a változást, és a megfelelő vezérlésnek köszönhetően az elektromos motorokkal kompenzál, így tartva egyensúlyban a segwayt és utasát.

A kerékben foglalnak helyet a könnyen és precízen vezérelhető EC motorok. Az EC (Electronically Commutated) motorok az egyenáramú motorok hagyományos szénkefés kommutációja helyett kefe nélküli, elektronikusan vezérelt kommutációt alkalmaznak egyenáramú megtáplálással. Manapság már 7 kW-ig gyártanak EC motorokat.

Ennek megvalósításához a gyártók a motor tekercselését állandó mágnesekkel helyettesítik, kommutációs áramköri elemeket építenek be, így kiküszöbölhető a szénkefék mechanikus kopása. Egy EC motorban az elektromágnesek nem mozognak; helyettük az állandó mágnesek forognak, és az armatúra marad nyugvó, így a mozgó armatúrába könnyen átvihető az áram. Az állórész egyszerűen tekercspárokból áll, melyek egy ferromágneses lemezekből álló magon vannak. A kefe-kommutátor rendszert felváltja egy elektronikus vezérlő. A vezérlő hasonlóan osztja el az áramot, mint az egyenáramú kefés motornál történik, de ez egy félvezetős áramkör a kefe-kommutátor rendszer helyett. A tekercspárokra egymás után kapcsol feszültséget a vezérlő, így jön létre a forgó mágneses mező.

Különbségek SUV és crossover között

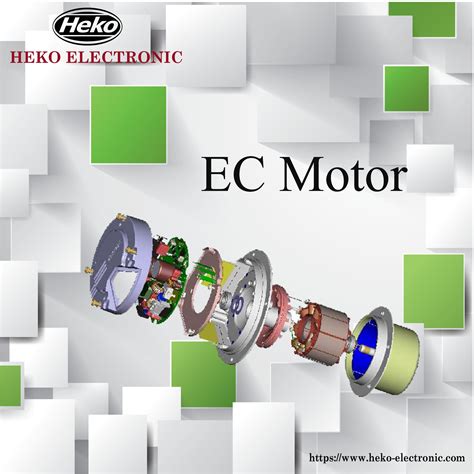

EC Motor felépítése

A motoron kívül itt kaptak helyet az elfordulásmérők, valamint a sebességmérők is. Az elfordulásmérők és a sebességmérők adatai a giroszkóphoz és a sebességvezérlő áramkörhöz továbbítódnak, majd innen a segway „lelkéhez” a mikrovezérlőhöz továbbítódnak.

Az első elindulás előtt a giroszkópot kalibrálni kell a megfelelő egyensúlyi állapothoz. Fontos a jó beállítás, mert a további információkat ehhez képest állítja be a készülék. A szabályozás folyamatos, azaz a mikrovezérlő állandóan kompenzálja a megfelelő pozíciót annak érdekében, hogy ne boruljunk fel a járművel.

A segway irányítása két pedálos nyomáskapcsolóval történik, amikor elindulunk előre (a testsúlyunkat előredöntjük), az elülső kapcsoló aktiválásra kerül, a beépített infravörös fényforrás és szenzor közötti szabad út pedig lezárul egy apró műanyag „fal” segítségével. Ezzel azt az utasítást adva a hoverboard-nak, hogy szeretnénk vele elindulni. Hátramenet esetén a hátsó infravörös szenzor jele kerül megszakításra és a hátsó kapcsoló aktiválásra. Ha csak egyenesen állunk, akkor mindkét szenzor szabadon van, ezzel jelezve a mikrovezérlőnek, hogy a motorok ne mozduljanak egyik irányba se.

Amikor balra szeretnénk fordulni, akkor a jobb lábunkkal aktiváljuk a jobb első kapcsolót, ezzel egyidőben a jobb oldali kerekek elindulnak előre.
