Fabia ABS Szenzor Hiba Jelei és Javítási Lehetőségei

Az ABS (blokkolásgátló fékrendszer) és ESP (elektronikus stabilitásprogram) rendszerek a modern autók alapvető biztonsági elemei. Azonban ezen rendszerek egyik legérzékenyebb pontja a kerékfordulatszám-szenzor, melynek meghibásodása komoly problémákat okozhat. Ebben a cikkben részletesen bemutatjuk a Fabia ABS szenzor hibáinak jeleit, okait és javítási lehetőségeit.

Kerékfordulatszám-szenzorok Sérülékenysége

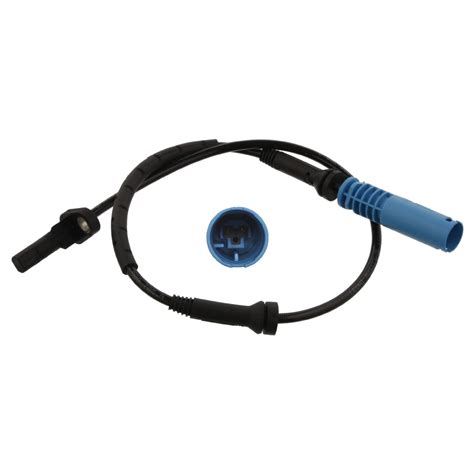

A kerékfordulatszám-szenzorok elhelyezkedésükből adódóan különösen ki vannak téve a környezeti hatásoknak, ami növeli a meghibásodás kockázatát. Az alábbiakban bemutatunk néhány tipikus esetet, melyek a Pico Technology műszergyártó gyakorlatából származnak.

Korrózió és Szenzortartó Lemez

Egy indukciós kerékfordulatszám érzékelőkkel szerelt gépjárműnél fékezéskor, kis sebességnél fékpedálremegés jelentkezett, mivel az ABS rendszer működésbe lépett. Azonban az útfelület állapota nem indokolta az ABS rendszer beavatkozását. Fékezéskor, nagyobb sebességnél az indokolatlan ABS beavatkozás nem jelentkezett, csak kisebb sebességtartományban. Az ABS hibajelző lámpa nem jelzett hibát, tehát valamilyen oknál fogva az elektronika a kis sebességek tartományában úgy érzékelte, hogy valamelyik kerék, vagy kerekek blokkolási határra kerültek. Hibakereséskor mindegyik szenzor közel azonos 1,8 kΩ ellenállású volt.

Oszcilloszkópot csatlakoztatva a két hátsó szenzor vezetékeire, körülbelűl 15-20 km/h sebességgel forgatva a kerekeket az 1. ábrán látható jellefutás volt látható. A kék feszültségjel a jobb, míg a piros a bal hátsó kerék jele volt. A bal hátsó kerék sebességjelében szabályos időközönként jellegében azonos formájú ,,zavar” látható. Mivel a szenzor végeredményképpen működőképes volt, ezért a póluskerék került vizsgálat alá.

1. ábra: A két hátsó kerékfordulatszám-szenzor jelei

Amikor a bal hátsó féltengely kiszerelésre került, a póluskerék egy szakaszán fényes fogfelszín látszott (2. ábra). Mi lehet a probléma? A fog-fogárok geometriájában nem látszottak lényeges eltérések, a sebességjel ,,zavartságának” egyes részei megegyeztek a már említett fényes fogfelületek elhelyezkedésével. Ismert, hogy a póluskerekek többnyire mágnesesen passzív, lágymágneses anyagból készülnek. Ha rotor nem mágnesezhető (nem ferromágneses) anyagból készül, akkor az indukciós szenzor saját mágneses terében nem jön létre fluxusváltozás, azaz nincs, vagy nem elégséges a létrejövő feszültségjel.

Skoda Fabia olajteknő szenzor: a repedés gyakori oka

2. ábra: A hibás póluskerék és oszcillogram részlete

A póluskerék mágnesezhetősége könnyen ellenőrizhető egy mágnesdarabbal. A mágnes szintén látható a 2. ábrán. A rotor fogainál - a fényes fogfelületeken kívül - kellő vonzóerő volt érezhető, azonban a számokkal jelölt helyeken a vonzóerő lényegesen lecsökkent. Főleg az 1-el és 2-vel jelölt helyeken. A későbbiekben kiderült, hogy egy sérülésből adódóan a póluskereket egy ,,aranykezű mester” javította. Ami mechanikai szempontok alapján (geometriai alakhelyesség) tökéletes volt csak a mágnesezhetőség változott. Úgy tűnt, ez okozta, hogy fékezéskor, kis sebességnél, a nem megfelelő feszültségjel alapján az ABS elektronika blokkolási hajlamot érzékelt, és beavatkozott. Azonban a póluskerék cseréje után a próbakör alatt ismételten jelentkezett az eredeti hibajelenség. Tehát még máshol is hiba volt a rendszerben.

Az 1. ábrán látható oszcillogram azonban nem utalt egyéb hibára, a hátsókerekek feszültségjeleinek frekvenciája azonos volt, az amplitúdók nem különböztek lényegesen. Az első tengelynél lévő kerekek mérésénél is hasonló volt a helyzet. Igen ám, de mi van, ha a két tengely kerekei közötti sebességjeleket hasonlítjuk össze?

A gyakorlatban azonos keréksebességeknél a tengelyek között lehet a jelfrekvenciák között különbség (eltérő fogszámú póluskerekek esetén), azonban a feszültség amplitúdóknak közel azonosaknak kell lenniük.

3. ábra: A bal hátsó és bal első kerékfordulatszám-szenzorok jelei

Körülbelül 15-20 km/h sebességgel forgatva a bal első és hátsó kerekeket a 3. ábrán láthatóan lényeges különbség volt az amplitúdók között! Ugyan ilyen jellegű volt a regisztrátum a jobb oldali kerekek vizsgálata esetén is. Ugyan gyanús volt, hogy miért mindkét első keréknél ugyanaz a hibajelenség (alacsony amplitúdó), de ennek ellenére az első keréksebesség-szenzorok tüzetesebb vizsgálat alá kerültek.

Már a szemrevételezés során látható volt a szenzorokat tartó lemezek és a kerékagy közötti korróziós nyomok. Mindkét oldali szenzortartó lemezeket leszerelve láthatóvá vált, hogy a kerékagyak és a lemezek között kialakult rozsda eldeformálta a szenzortartó lemezeket (4. ábra).

Fabia alacsony alapjárat okai

4. ábra: Rozsdafoltok a bal és jobb első jeladó tartólemeze és a kerékagy között

Így megváltozott a szenzorok és a póluskerekek közötti távolság, ezáltal a feszültség jel amplitúdója is. A rozsda eltávolítása és a lemez visszaegyengetése után a hibajelenség megszűnt.

Mágneses Tömítőgyűrű és Légrés

Az alábbi eset egy 2000-es évjáratú BMW 5-ös sorozatú, előzőekben már mások által is javítani próbált gépkocsival esett meg. Az ABS és ESP rendszer működésképtelensége miatt - melyet a hibavisszajelző lámpák is jeleztek - hibakód kiolvasás történt. A diagnosztikai műszer az egyik hátsó kerékfordulatszám szenzort írta ki hibásnak. A hibakód törlése után a gyújtásráadást követően az elektronika nem jelzett hibát. Egy rövid próbakör megtétele után azonban a már előzőekben kiolvasott hibakód újból megjelent.

Ekkor a két hátsó kerékfordulatszám szenzorra oszcilloszkópot kötöttek rá, és a gépjárművet megemelve, a két hátsó kereket lassan forgatva, az 5. ábrán látható oszcillogramot rögzítették.

5. ábra: A hátsó kerekek fordulatszámszenzorainak a jele

A képről a négyszögjelek alapján könnyen felismerhető, hogy aktív fordulatszám szenzorokkal rendelkezik a gépjármű, továbbá hogy az egyik szenzor jele nem folytonos. A szenzort tüzetesen megvizsgálva kiderült, hogy az szinte vadonatúj, azaz valaki nemrég cserélhette ki. Ezek után a kerékagy lett megbontva, hogy a kerékcsapágy mágneses tömítőgyűrűjének állapotát lehessen ellenőrizni. A szemrevételezés során kiderült, hogy a tömítőgyűrű körülbelül a csapágykerületének egyharmadán be volt nyomódva, azaz szereléskor beljebb mozdult az eredeti pozíciójához képest.

A csapágycsere, a kerékagy összeszerelése és a hibakód törlés után a hiba a próbaút alatt már nem jelentkezett. Azaz a fenti hiba csapágycsere közben történt, amikor is a szenzorgyűrű egy szegmensét megnyomták, így megnövekedett a légrés szenzorvég és a mágneses tömítőgyűrű egy része között, a jelképzés bizonytalanná vált.

Fabia Sedan jellemzői és előnyei

ABS Kocka Hibájának Jelei és Javítási Lehetőségei

Az ABS kocka a blokkolásgátló fékrendszer egyik kritikus fontosságú alkatrésze. A hidraulika tömb és blokkolásgátló nyomásszabályozó modul néven is ismert alkatrész feladata, hogy normál közlekedés mellett keresztül engedje a fékfolyadékot. Mi történik azonban, ha hirtelen fékezés miatt blokkolnak a kerekek?

Az ABS Kocka Működése

A hirtelen fékezés következtében blokkolnak a kerekek, vagyis ugyanazon a kis futófelületen csúsznak, így teljesen elveszítik a tapadást. Ekkor a szenzorok érzékelik a problémát, jelzést adnak az ABS kockának, amely kinyitja mágneses szelepét és keresztül engedi a fékfolyadékot egy tartályba. Ennek következményében átmenetileg csökken a feszültség a fékkörben. A rendszer pár milliszekundumoként ki-be nyitja a szelepet, ezzel szakaszosan csökkenti a nyomást. Ennek következtében lehet a fékpedál jellegzetes lüktetését érezni hirtelen fékezéskor. Végül pedig az ABS rendszer megakadályozza a kisodródást, csúszást és segít a kormányozhatóság megőrzésében.

Az ABS Kocka Hiba Jelei

Az ABS kocka hatalmas terhelésnek van kitéve, hiszen az autó motorterében található, így a folyamatos hőhatás mellett jelentős mértékű vibráció is éri. A meghibásodás egyik leggyakoribb oka a fékfolyadék csere elmulasztása, amely súlyos műszaki problémákat okozhat. A következőkben összefoglaltuk azokat a jeleket, amelyekről idejében felismerhetőek a ABS kocka műszaki problémái!

Fékezést követően nem érezhető azonnal az autó lassulása. Más szóval, a megszokottnál jelentősen később érvényesül a fékhatás!
Nem fog a fék a felső tartományban, tehát a megfelelő fékhatás eléréséhez mélyebbre kell nyomni a fékpedált!
Szivárogni kezd a fékfolyadék, így az előírtnál gyakrabban kerül sor a cserére.
Előfordulhat, hogy vészfékezéskor, kátyúba hajtva vagy fekvőrendőrön áthajtva beesik a fékpedál. Bár ez riasztó, azonban a fékerő beesett pedál esetén is megmarad, így tehát nem szabad felengedni a pedált.

Amennyiben a fenti ABS kocka hiba jelek bármelyikét tapasztalja, forduljon mielőbb autószerelőhöz. A kifogástalanul működő fékrendszer jelenti az autó egyik legfontosabb biztonsági elemét.

Gyakori Kérdések és Válaszok

Elvégezhető az ABS kocka javítás saját kezűleg is? Mivel az ABS kocka javítás szakértelmet és speciális felszerelést igényel, így szigorúan tilos otthoni körülmények között kísérletezni a javítással. Mindenképpen bízza tapasztalt autószerelőkre a javítási feladatokat.
ABS kocka ár: milyen költségekkel számolhatok? Az ABS kocka ára autótípusonként jelentősen eltérhet, azonban a legtöbbször több százezer forintos téttel érdemes számolni.
Az ABS kocka hiba gyakoribb bizonyos autótípusoknál? Igen, vannak olyan autótípusok, amelyeknél szinte típushiba az ABS kocka műszaki problémája. Míg más autóknál ritkábban fordul elő az ilyen típusú hiba.
Mennyi időt vesz igénybe az ABS kocka csere? Az ABS kocka csere komplex szerelési folyamat, amely körülbelül 3-4 órát vesz igénybe.

Az ABS Hiba Jelei: Hogyan Ismerjük Fel és Kezeljük Őket?

Az ABS (Anti-lock Braking System) rendszer az egyik legfontosabb biztonsági eszköz a modern autókban. Lássuk, melyek a leggyakoribb jelzések, melyek arra utalnak, hogy valami gond van a blokkolásgátló rendszerrel.

Világít az ABS figyelmeztető lámpa: az egyik leggyakoribb ABS hiba jel az, amikor felvillan a műszerfalon az ABS figyelmeztető lámpácska. Amennyiben ez a lámpa felvillan, arra utal, hogy valamelyik az ABS valamelyik elemével gond van. Az ilyen problémákat egy diagnosztikai teszttel lehet pontosan beazonosítani.
Érzékenyebb vagy keményebb a fékpedál a megszokottnál: amikor az ABS rendszerrel valami gond van, azt abból is érzékelhetjük, hogy a fékpedál a szokottnál érzékenyebb, vagy épp keményebb. Ha nem működik megfelelően az ABS jeladó, akkor az téves jeleket küldhet az ABS modulnak, emiatt pedig a féknyomás szabályozása nem lesz megfelelő.
Csúszás esetén blokkolnak a kerekek: az ABS rendszer egyik feladata pont az, hogy megakadályozza erős fékezésnél a kerekek blokkolását. Amennyiben azt tapasztaljuk, hogy csúszós útszakaszokon mégis blokkolnak a kerekek, akkor az arra utal, hogy az ABS meghibásodott.
Fékezés során atipikus zajok tapasztalhatók: amennyiben fékezés során atipikus zajokat hallanánk, akkor az arra utal, hogy az ABS jeladó hibásan működik.
Kormányozhatóság csökkenése: az ABS rendszer a fékezési hatékonyság növelése mellett az autó kormányozhatóságát is segíti vészhelyzetek esetén. Amennyiben vészfékezés során az autó nehezen irányítható, akkor mindenképp gyanakodhatunk arra, hogy a jeladó hibáson működik.
Beesett pedál: ha a fékpedál beesik fékezés közben, be lehet nyomni ütközésig, akkor az is arra utal, hogy az ABS-sel valami gond van, jellemezően az ABS kocka hibásodik meg ilyenkor.
Fékfolyadék szivárgás: bár ez a jelenség többféle hibára is utalhat, de az ABS kocka hibáját is jelezheti.

Amennyiben bármelyik fenti ABS hiba jelet tapasztaljuk, azonnal keressünk fel egy szerelőt, és derítsük ki, mi is okozza a bajt.

Mi is az az ABS?

Az ABS kocka egy olyan aktív menetbiztonságot javító eszköz a gépjárműben, ami megakadályozza a kerekek blokkolását. Ez a blokkolási folyamat a másodperc tört része alatt többször megszakítja és felépíti a féknyomást, így ennek következtében egy erőteljesebb fékezésnél a jármű stabil, irányítható állapotban marad.

A jármű minden kerekénél egy fordulatszámmérő szenzor küldi a vezérlőegységnek az adatot, ami a kerekeknél lévő mágnesszelepek ki-be kapcsolásával hozza létre a kívánt eredményt, azaz "darál". Ha a vezérlőegység számítása szerint az adott keréknél fennáll a blokkolás veszélye, elkezdi csökkenteni a fékfolyadék nyomását mindaddig, amíg az ismét tapadni kezd, tehát elkezd szabadon forogni, majd ismét növeli a nyomást. Ezt a műveletet az ABS képes akár másodpercenként 20-szor megtenni.

Ez a fékerő szabályzás addig tart, amíg a vezető le nem lép a fékpedálról, vagy meg nem szűnik a blokkolási hajlam, tehát jobb tapadást biztosító útfelületen halad tovább. Ilyenkor a lassulás közben lehetőségünk van irányváltoztatásra, ami miatt csökken a fékút.

Egyszerűbben egy analógiával szokás magyarázni a hatást: a borosüvegből forgatva szokták kihúzni a dugót. Ilyenkor az oldalirányú surlódás miatt kisebb erőt kell kifejtenünk a húzás során.

Az alábbi táblázat összefoglalja az ABS kocka hibáinak leggyakoribb jeleit:

Hiba Jel	Lehetséges Ok	Teendő
Világít az ABS lámpa	Elektronikai vagy mechanikai hiba	Hibakód kiolvasása
Érzékenyebb/keményebb fékpedál	Hibás ABS jeladó	Jeladó ellenőrzése/cseréje
Blokkolnak a kerekek csúszáskor	ABS meghibásodás	Szakember felkeresése
Atipikus zajok fékezéskor	Hibás ABS jeladó	Jeladó ellenőrzése/cseréje
Kormányozhatóság csökkenése	Hibás ABS jeladó	Szakember felkeresése
Beesett pedál	ABS kocka hiba	Szakember felkeresése
Fékfolyadék szivárgás	ABS kocka hiba	Szakember felkeresése

Amikor az ABS Nem Segít

Vannak olyan körülmények, amikor az ABS kocka blokkolásgátló hatása ahelyett, hogy segítene, inkább ront a helyzeten. Egyes járművekben az ABS ki-be kapcsolható, míg néhányban nem lehet kikapcsolni. Amennyiben a központi vezérlőegység hibát észlel az ABS rendszerrel kapcsolatban, az ABS lámpa felvillan.

Macskaköves vagy kátyús út: az ilyen útburkolaton a gépjármű rövid pillanatokra a levegőbe kerül, ahol a vezérlőegység érzékeli, hogy nincs tapadás. Ilyenkor csökkenti a nyomást, gyengíti a fékerőt, hogy irányítható legyen, tehát megnő a fékút.
Kavicsos, szemcsés, homokos út: az előző magyarázatból kiindulva a kisebb burkolati szemcsenagyság miatt itt sűrűbben fordulhat elő az ABS felesleges ki-be kapcsolása, ismét megnőhet a fékút.
Hó, illetve hasonló halmazállapotú szennyeződés az úton: a fékezés közben az ABS kikapcsolt állapotában egy torlasz alakul ki a kerék előtt, ami segíti a fékerőt. Amennyiben az ABS működőképes, nem képzódik torlasz, a fékút megnő.

Gyakori Hibák

Az ABS hidraulikus egysége hajlamos a meghibásodásra, néhány márkánál és típusnál ezek típushibák és adott idő és/vagy kilométer után megjelenhetnek. Ezek eredménye a fékerő csökkenése, a fékút és a féktávolság drasztikus megnövekedése. A hibának számtalan oka lehet, ezért ajánlott konzultálni egy szakemberrel, hogy az ABS kocka el tudja látni a menetbiztonságot javító funkcióját.

Blokkol a fék: Az ABS rendszer legfőbb feladata, hogy megszüntesse a fékek folyamatos blokkolását. Amennyiben érzékelhetően ez nem történik meg, az egyértelmű jele a hibás ABS kockának.
Beesik a pedál: Gyakori jele a hibás ABS kockának az, ha a fékpedál fékezés közben beesik, ütközésig lehet benyomni.
Szivárog a fékolaj: Érdemes hosszabb utak előtt a fékfolyadék szintjét is ellenőrizni. Amennyiben a fékolaj szivárog valahol a rendszerben érdemes kapcsolatba lépni szakszervizzel.
Világít az ABS lámpa: Ilyenkor a vezérlőegység hibát észlel, ami lehet elektronikai vagy mechanikai.
Megáll a kilométeróra: Ritkább fordul elő, hogy az ABS meghibásodása esetén a kilométeróra megáll egy adott sebességnél vagy egyszerűen a 0 km/h-nál marad.

ABS Kocka Javítása

Az új ABS kocka vásárlása helyett a szakszerű javítása javasolt, mivel így akár több százezer forintot lehet megtakarítani. Ezen felül előfordulhat, hogy a magas ár mellett az új eszköz típushibás. Az ABS kocka felújítása számos esetben a hidraulikus egység javításával történik, ami a hibától függően akár 1 órán belül megtörténhet.

Fontos: Az ABS hibajeleket nem szabad félvállról venni, mindenképp célszerű utána járni a hibának, és a lehető leghamarabb orvosolni azt.
