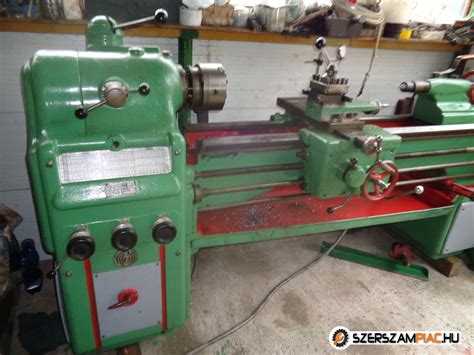

E400 Eszterga Kuplung Beállítás: Útmutató a Precíz Esztergáláshoz
Az esztergálás során gyakran felmerülő probléma a kúposság, melynek kiküszöbölése pontos beállítást igényel. Ez a cikk bemutatja, hogyan lehet az E400 esztergán a kuplungot megfelelően beállítani, hogy elkerüljük a kúpos felületek kialakulását, és hogyan érhetünk el pontos, egyenletes átmérőket.
A Kúposság Okai és Megoldásai
A kúposság több tényezőre vezethető vissza, beleértve a gép pontatlanságát és a szegnyereg helytelen beállítását. Még a modern gépeknél is előfordulhat, ezért fontos a rendszeres ellenőrzés és korrekció.
A Szegnyereg Beállításának Fontossága
A szegnyereg helytelen beállítása jelentős mértékben befolyásolhatja a munkadarab pontosságát. Ha a szegnyereg tengelyvonala nem párhuzamos a főorsó tengelyvonalával, kúpos felület jöhet létre.
A "benézéssel" - ha elég nehézvizet fogyasztottunk és nem remeg a kezünk - akkor mondjuk 0,1 távolságra van a szegnyeregbe fogott csúcs hegye a tokmány homloksíkjában a forgástengelytől. Azaz alapból el van állítva a szegnyereg (ez kb az általam említett 0,01°).
A Pontos Beállítás Lépései
- Mérjük be az eszterga beállítás pontatlanságát: Fogjunk be egy viszonylag vastag (80-90 mm), hosszú (1000 mm) tengelyt, és támaszuk meg csúccsal.
- Esztergáljunk le: Vegyünk le belőle egy nem túl nagy fogással (kb. 0,5 mm).
- Mérjük meg: Mérjük meg az elejét és a végét, jegyezzük fel az átmérőkülönbséget.
- Kompenzáljunk: Hosszúkás munkadarab esztergálásakor, a kés haladásával párhuzamosan, kompenzáljuk a beállítási hibát. Például, 1000 mm-es hosszon 0,3 mm pontatlanságnál 300 mm-enként 0,1 mm-rel állítsuk beljebb a kést fogásirányba.
További Tippek a Kúposság Elkerülésére
- Papír használata: Csúcsfurat fúrásánál egy darab papír is segíthet a beállításban.
- Központfúrók: Használjunk különböző magasságra belőtt központfúrókat.
- Gépágy kopása: Ha a gépágy nagyon kopott, a szegnyereg helyzete különböző irányú kúposságot eredményezhet.

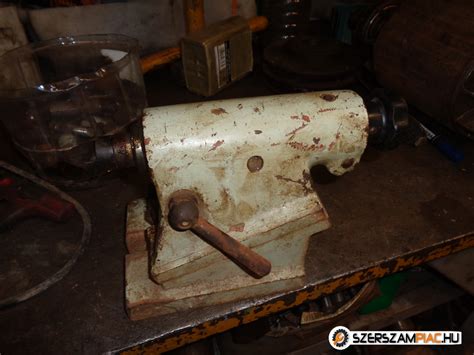

Szegnyereg Központba Állítása
A szegnyereg központba állításához kövessük az alábbi lépéseket, hogy elkerüljük a kúpos esztergálást:
CNC eszterga: Siemens vezérlés bemutatása
- Tokmányba fogás: Esztergáljunk a tokmányba fogva egy rövid csapot, majd alakítsunk ki a végén egy hegyes kúpot.
- Csúcsok beállítása: Toljuk oda a szegnyerget a csúccsal, és szemre állítsuk be a két csúcsot egymással szembe, hogy a hegyük összeérjen egy függőleges síkban.
- Hengeres felületek esztergálása: Fogjuk be a munkadarabot a beállított szegnyereg és a tokmány közé. A tokmány közelében esztergáljunk egy keskeny, hengeres felületet (kb. 5 mm széles), és mérjük meg az átmérőjét mikrométerrel.
- Átmérő korrekció: A munkadarab másik végén, a csúcs közelében esztergáljunk egy pontosan ugyanilyen átmérőjű hengeres felületet. Szükség esetén korrigáljuk, hogy a két felület átmérője megegyezzen.
- Párhuzamosság biztosítása: Állítsuk a szegnyerget addig, amíg ugyanazon a keresztszán állás mellett a kés ugyanolyan távolságra lesz a két gyűrű felületétől.
Ezzel a módszerrel garantálható, hogy a hosszú munkadarab két végén azonos lesz az esztergált átmérő, feltéve, hogy a gépágy nem nagyon kopott.
Fontos: A beállítás elvégzéséig ne fogjuk ki a munkadarabot a tokmányból!
Egyéb Fontos Szempontok
- Anyag és kés: Ne feledjük, hogy a kúpozást befolyásolja az anyag típusa, a kés élszöge, valamint a fogás és az előtolás mértéke.
- Hosszú, vékony munkadarabok: Hosszú, vékony munkadarabok esetén a szegnyereg beállítása mellett szükség lehet álló- vagy mozgóbáb használatára is.
- Gépágy állapota: Kis gépeken gyakran kopott az ágyvezeték, ami befolyásolja a pontosságot.
Hasznos Tippek és Tanácsok
- Régi gépek: Régi gépek esetén ügyeljünk a tokmány rögzítésére, mivel a tokmány menesztője egyszerűen egy menettel illeszkedik a főorsóra, és kontrázni tilos.
- Nagyobb gépek: Ha lehet, válasszunk nagyobb gépet, mivel a nagyobb siklófelületek és a jobb kenési megoldások miatt kevésbé vannak elkopva.
- Csapágyak: A főorsócsapágy kúpos bronz siklócsapágy, melyet üzemmelegen kell beállítani.
Hogyan igazítsuk a szegnyereget az orsórészhez az esztergán
A Tosnak nagyon jó a menetvágó mechanikája Nekem is tetszik. Apropo mechanika a kép alapján hiányzik a késtartó alatti excenteres mozgató kar és annak rokonai. Egy ilyet majd faragnom kell bele, mert nagyon ötletes dolog, imádom az ilyen okosságot egy masinán.
Alkatrész Beszerzés és Karbantartás
Az alkatrészek beszerzése során érdemes több forrást is figyelembe venni, beleértve a helyi szakkereskedéseket és az online áruházakat. A csapágyak minősége nagyban befolyásolja a gép teljesítményét, ezért érdemes a jobb minőségű, például német gyártmányú alkatrészeket választani.
Csapágycsere
A főorsó csapágyainak cseréje költséges lehet, különösen, ha minőségi, például FAG márkájú csapágyakat szeretnénk beépíteni. A szlovák vagy lengyel gyártmányú csapágyak olcsóbb alternatívát jelenthetnek, de a szakemberek általában a német gyártmányúakat javasolják.
Műszaki adatok: Hyundai esztergák
Tisztítás és Karbantartás
A fékek és kuplungok tisztítására speciális tisztítószereket használjunk, amelyek gyorsan száradnak és nem hagynak maguk után maradékot.
Összegzés
A pontos esztergálás érdekében elengedhetetlen a gép rendszeres karbantartása és a kuplung megfelelő beállítása. A kúposság elkerülése érdekében figyeljünk a szegnyereg helyzetére, és alkalmazzuk a fent leírt módszereket. Ne feledjük, hogy a megfelelő anyagválasztás, késélezés és fogásmélység is hozzájárul a pontos munkavégzéshez.
