Dióda Előtét Ellenállás Számítás: Útmutató

A diódák helyes működésének biztosítása érdekében elengedhetetlen az előtét ellenállás megfelelő méretezése. Ez különösen fontos LED-ek és Zener-diódák esetén, ahol az ellenállás áramkorlátozó és feszültségstabilizáló szerepet tölt be. Ebben a cikkben áttekintjük a dióda előtét ellenállásának számításához szükséges lépéseket, figyelembe véve a különböző diódatípusokat és alkalmazásokat.

Kisfeszültségű Diódás Stabilizátorok

Az elemi diódás stabilizátorok a legegyszerűbb feszültségstabilizáló kapcsolások. Kis feszültségek esetén stabilizálásra alkalmas a nyitóirányban előfeszített Si-dióda vagy diódák soros kapcsolása.

Zener-dióda stabilizátor kapcsolása

Zener-dióda stabilizátor kapcsolása

A Stabilizálási Tartomány Vizsgálata

A nyitóirányú jelleggörbe mutatja, hogy a diódán átfolyó áram változásától nem függ jelentősen a rajta esett feszültség, és ezt használjuk ki stabilizálásra.

A Hőmérsékletfüggés Szerepe

A Si-diódák vagy tranzisztorok bázis-emitter átmenete nem a legszerencsésebb megoldást biztosítja, hiszen a hőfokváltozás hatása jelentős.

Biztosíték és Dióda Ház

A Zener-Dióda Alkalmazása

Elterjedt a szélesebb feszültségtartományban használható Zener- diódás elemi stabilizátor. A Zener-diódás stabilizátorok méretezése gyakorlatilag az R soros ellenállás meghatározására korlátozódik. Ennek jó megválasztása esetén a munkapont beállítás akkor megfelelő, ha a stabilizáló elem munkapontja a bemeneti feszültség és a terhelőáram szélsőséges értékeinél is a működési tartományba marad.

A Soros Ellenállás Áramkorlátozó Hatása és a Dióda Dinamikus Ellenállása

A kapcsolási rajzot megfigyelve, látható, hogy a terhelésre jutó feszültség a Zener- dióda feszültségével egyezik meg, hiszen párhuzamosan vannak kapcsolva. A kapcsolásban szereplő ellenállásnak a feszültségváltozásokat kell felvennie.

A Minimális Előtét-Ellenállás Feltétele

  • Az R ellenállás legkisebb értéke legalább akkora legyen, hogy a várható legnagyobb bementi feszültség és a legkisebb terhelő áram esetén se lépjük túl az I áramértéket.

A Maximális Előtét-Ellenállás Feltétele

  • Az R ellenállás maximális értéke akkora kell legyen, hogy a várható legkisebb bemeneti feszültség és a legnagyobb terhelő áram esetén is a dióda még a stabilizálási tartományban működjön, vagyis I >I .

értékek közé eső előtétellenállást kell választani, de jó ha a legnagyobb lehetséges értéket választjuk, ugyanis stabilizálás jóságára kihatással van.

A Zener-Dióda Vizsgálata

Javulást érhetünk el, ha az R ellenállást áramgenerátorral helyettesítjük.

Lehetőség kínálkozik két Zeneres stabilizátor kaszkád kapcsolására, melynek segítségével elérhető, hogy a második fokozatra jutó bemenő feszültség már nem változik jelentősen, hiszen az első fokozat már stabilizál.

Hűtőventilátor előtét ellenállás hibái Suzuki modellekben

LED Diódák Beépítése

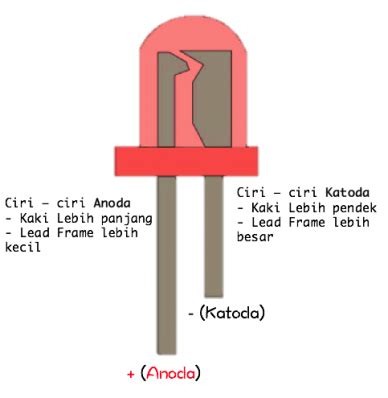

A LED diódák beépítésekor a polaritásra nagyon ügyelni kell. A hosszabb láb a LED dióda anódja (pozitív +), rövidebbik láb a katód (negatív -). Amennyiben a lábakat már rövidre vágtuk, vagy ha ez az összehasonlítás nem megoldható, akkor segítségképpen: a katód (negatív -) oldalon a LED ütköző pereme le van marva, ott nem köríves a LED pereme.

LED polaritás

LED polaritás

A LED diódák nyitófeszültségüktől és a sorba kapcsolt LED-ek számától függően különböző méretű ellenállásokat igényelnek. A LED diódák nyitófeszültsége a termék leírásánál fel van tüntetve, kérjük vásárláskor ellenőrizzék ezeket az adatokat.

Az ellenállás hőtermelése miatt figyelni kell a teljesítményre is.

LED Szalagok és Diódák Összekötése

12 voltos tápegység használatával csak a led szalagok vezérelhetőek, vagy megfelelően bekötve ezek a diódák is?

Hűtő előtét ellenállás probléma a Citroen Xsara Picassoban?

Amennyiben több ilyen sorba kapcsolt csoportot szeretnénk bekötni, úgy a 12V pozitív ágra az ellenállás előtt forrasszunk egy vezetéket.

A LED diódák forrasztása, ellentétben pl. a flexibilis led szalag forrasztásával, nem igényel különösebb kézügyességet a viszonylag nagy méretű alkatrészek miatt. Az alkatrészeket készítsük elő, a diódák lábait fogóval hajlítsuk a megfelelő alakra, majd vágjuk méretre őket. Az ellenállásokat szintén vágjuk méretre a forrasztás megkezdése előtt.

Ha házilag szeretné ellátni a LED világítás összeszerelését, javasoljuk, hogy tekintse át a LED szalag csatlakozók kategóriát.

Gyakori Kérdések és Válaszok

Kérdés: Segítségét szeretném kérni, ugyanis 30 db led diódát szeretnék összekötni. 12v-os tápegységről menne. Fehér led diódáról lenne szó, aminek a nyitófeszültsége 3.2-3.4; max áram 20 mA. Néztem a ledkalkulátor.net oldalt, illetve a táblázatot amit ezen az oldalon találtam, és nem egyezik az ellenállás mértéke. A ledkalkulátor.net-en 3 db led összekötéséhez 120 Ohm-os ellenállást ír, míg a táblázatban 150 Ohm szerepel ugyanehez a konfigurációhoz. Sajnos nem vagyok járatos ezekben a kérdésekben és azt kérdezném, hogy melyiket használjam? Illetve egy nagyon buta kérdés, de muszáj megkérdeznem: miért nem lehet 3-nál több ledet egymás után kötni?

Válasz: A táblázatot javaslom használni. A LED-ek sorba kötésének számát a tápfeszültség és a LED-ek nyitófeszültsége határozza meg.

Kérdés: Vásároltam önöktől Közös anódos RGB LED-eket, és infrás távirányítós vezérlőt. Tudna segíteni abban, hogy ezeket hogy kell vezetékelni, és bekötni, valamint hova hány darab ellenállást kell beforrasztani?

Válasz: A termék adatlapján lévő PDF-ben is benne lesznek esetleg a nyitófeszültségek, ehhez képest kell ellenállást beforrasztani a megfelelő lábakra.

Kérdés: Autóműszerekbe raktunk diódákat. Ahol vásároltuk őket azt mondták hogyha ötössével sorbakötjük őket nem kell ellenállás. Az autóknál az üzemifeszültség 12-14 V között változik, mit vegyünk alapul ? Eddig még minden led világít, de a többi hozzászólást olvasva lehet hogy nem a legjobb módszert alkalmaztuk ? Más alkalmakkor használtunk ledeket , van ahol nem melegszik fel az ellenállás van ahol annyira felmelegszik hogy figyelni kell rá hogy ne legyen a közelében semmi.

Válasz: Az autógenerátor töltés közben akár 14,4 Voltot is leadhat, így mindenképpen erre érdemes felkészülni, ugyanis a 12 Voltnál nagyobb feszültség viszonylag rövid idő alatt tönkre tudja tenni a ledeket.

Kérdés: Még egy olyan kérdésem lenne, hogy mindegy-e, hogy az ellenállás a LED-ekhez, avagy az adapterhez esik közelebb?

Válasz: Mindegy, hogy az ellenállás az adapterhez vagy a ledekhez esik közelebb, a lényeg, hogy sorosan legyenek bekötve.

Kérdés: Jelenlegi ledjeim nyitófeszültsége 3,2-3,6 V, ez pontosan mit jelent? Vagyis lényegében az lenne a kérdésem ha csak a nyitófeszültséget ismerem a lednél, mit vegyek alapul az ellenállás kiszámításánál ?

Válasz: A 3,2-3,6 Volt az az intervallum, amin belül biztonsággal üzemeltethető a dióda.

Kérdés: Egy 12 voltos akkumulátor (kimérve 12.5 volt)-ra kötök sorban 5 darab 2.3 voltos 20mA-es led diódát. Azt tapasztalom, hogy kis idő alatt is nagyon felmelegednek a ledek. Mit tudnék ez ellen tenni? Egy 56 ohmos előtét ellenállás megoldaná a problémát? Vagy hogy lenne érdemes ezeket a ledeket bekötni a 12 voltos akksihoz? Igazából 50 ilyen ledet szeretnék bekötni 5*10-es (5soros, 10 párhuzamos kapcsolással). Jó lenne az, ha a soros-ak elé tenném az 56 ohmos ellenállást?

Válasz: A kalkulátor szerint az 56 Ohmos szabványos ellenállások megfelelőek lennének ehhez a kialakításhoz. Ellenállás nélkül valószínűleg kicsivel magasabb feszültséget kap a led a szükségesnél, ezért melegszik annyira.

Kérdés: 50 db 3.2V - 3.4V ledet szeretnék összekötni forrasztano ugye az ellenállás 1/3 arányban kell ahogy a képet nézem és a megfelelő ohm-ost... Na most 230 V-ról is lehet vagy csak 12 voltról ha csak 12 voltról akkor milyen melyik trofó kéne neki hogy elbírja????????? :)) Köszi a válaszokat!!!! mit hova....

Válasz: A 12V-os üzemeltetést tudom ajánlani. Ehhez egy 12V egyenáramú tápegységre lesz szükség.

Kérdés: Elemről működő, apró led/dióda/izzó adná a fényt, mely egy kis kapcsolóval ki-be kapcsolható lenne. Milyen tartozékokat, alkatrészeket tud ajánlani ehhez az elképzeléshez amit otthon is össze tudnak szerelni (12-13 évesek), nem túl eszközigényes (forrasztó, általános szerszámok stb. van), nem túl drága (kb.

Válasz: A legegyszerűbb megoldás a cikkben is látható led diódák alkalmazása lenne. 3 Voltos betápot igényelnek, tehát gyakorlatilag 2 db sorba kötött 1.5V-os ceruzaelemmel működtethetők. A két elem ~200 Ft, a led ~30 Ft. Ezekkel az alkatrészekkel könnyedén össze lehetne állítani a rendszert.

Kérdés: Szeretnék segítséget kérni! Teljesen kezdő vagyok az áramkörök, ledek, adapterek stb. világában. Viszont szeretnék egy világító képtartót készíteni 7 db ledből.3 rózsaszín 2 zöld és 2 lila led felhasználásával.Azért csak a színeket írom,mert nem tudom a led...

Válasz:

Példa a LED előtét ellenállásának kiszámítására

Tegyük fel, hogy van egy 12V-os tápegységünk, és 3,2V-os, 20mA-es LED-eket szeretnénk használni. Számoljuk ki, hogy mekkora előtét ellenállásra van szükség!

  1. Számoljuk ki a szükséges feszültségesést az ellenálláson:

    Vellenállás = Vtáp - VLED = 12V - 3,2V = 8,8V

  2. Alkalmazzuk az Ohm törvényét (R = V / I):

    R = Vellenállás / ILED = 8,8V / 0,02A = 440 Ohm

  3. Válasszunk egy szabványos ellenállás értéket, ami közel van a számított értékhez. Ebben az esetben a 470 Ohm megfelelő választás lehet.

Táblázat a LED-ek soros kötéséhez szükséges ellenállásokról (12V tápfeszültség esetén)

LED Nyitófeszültsége (V) LED-ek Száma Sorosan Szükséges Ellenállás (Ohm)
2.0 5 100
2.0 4 220
2.0 3 390
3.2 3 150
3.2 2 470

Fontos megjegyezni, hogy ezek az értékek tájékoztató jellegűek, és a pontos ellenállás értékét a LED-ek specifikációi és a tápfeszültség függvényében kell meghatározni.
