A digitális nyomatékkulcs használata: Precizitás és hatékonyság
A nyomatékkulcsok a funkciójuk alapjául szolgáló belső mechanizmus szerint kategorizálhatók. A legfőbb előnyük a precíz forgatónyomaték kifejtése, ami kulcsfontosságú például autókerekek összeszerelésénél, kerékpár módosításánál vagy kerti felszerelés összeszerelésénél. A nyomatékkulcs egy speciális szerszám, amely lehetővé teszi egy csavar vagy anya előre beállított nyomatékkal történő meghúzását.
A nyomatékkulcsokat elsősorban a csavarok és csavaranyák előfeszítéséhez, meghúzásához és oldásához használjuk. Segítségével megfelelő erő alkalmazható húzások során az adott felületnek vagy alkatrésznek megfelelően.
Legfőbb előnye, hogy megakadályozza a csavarok túl- vagy alulhúzását, ami az alkatrészek sérülését vagy szerkezeti meghibásodását okozhatja.
Nincs annál bosszantóbb, mint mikor a csavar menete megszakad vagy éppen beletörik a lyukba. Ám az ehhez hasonló kellemetlenséget elkerülhetők, ha kéznél van a megfelelő nyomatékkulcs, hiszen általa ezeket a kis alkatrészeket pontosan az előírás szerinti nyomatékra húzhatjuk meg.
Digitális vagy analóg?
Akár a digitális, akár az analóg nyomatékkulcsot részesíti előnyben, mindkettőnek megvannak az előnyei és hátrányai.
Kadett digitális műszerfal átalakítás

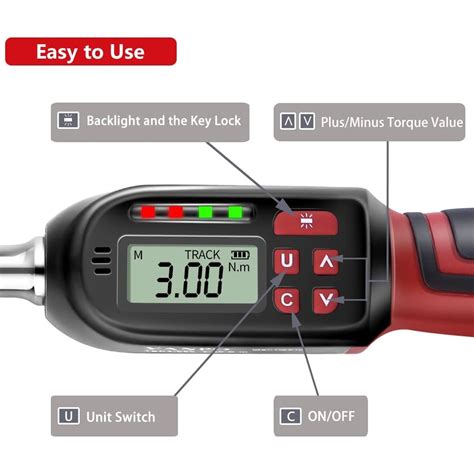

- Digitális nyomatékkulcs: A digitális változatok elektronikus szenzorokra támaszkodnak, így rendkívül pontosak, emellett fényes kijelzőt is kínálnak, ami gyengén megvilágított környezetben is előnyös. Gyakran további funkciókat kínálnak, például memóriát az adatok tárolására.
- Analóg nyomatékkulcs: Az analóg modellek mechanikai elven működnek, és az elektronika hiánya miatt gyakran tartósabbnak tartják őket. Egyszerűségük gyakran népszerű a felhasználók körében, akik valami problémamenteset és könnyen karbantarthatót keresnek.
Az elektronika lehetővé teszi a köztes mérést, beállított toleranciával való mérést, hang- és LED jelzéssel, a kiválasztott értéktől való 5-50%-os eltérési tartományban. A mérőeszközön ötféle egység közül választhatunk: Nm, lb-ft, lb-in, kgf-m és kgf-cm; 4 számjegyes LCD kijelző, elemtöltöttség jelzés, automatikus kikapcsolás 90 mp tétlenség elteltével, töltés 62 × 1,5 V AA elem.
A hagyományos nyomatékkulcsnak olvasható skálája van, amelynek nyomatékértékei Nm-ben vagy lbf-ft-ben lehetnek. A végén fel kell tenni a hosszabbító fejet, amelyet gyakran"diónak" neveznek. A maximális nyomatéktartomány , amely akár 1500 Nm-t is elérhet, a négyzet alakú végtartó méretétől függ.

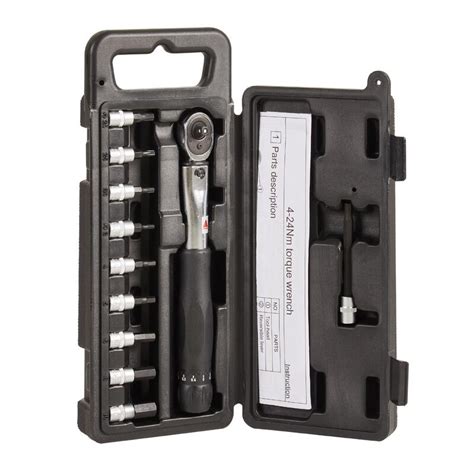

A nyomatékkulcsok típusai
A nyomatékkulcsok a funkciójuk alapjául szolgáló belső mechanizmus szerint kategorizálhatók. A fő típusok a hajlítás, a racsnis és a csavarás. Míg egyesek nagyobb pontosságot kínálnak, mások megfizethetőbbek.
- Hajlítás: A mechanizmus itt egy rugó elvén alapul, amely összehúzódik, majd a kulcsban elenged. A kívánt erőnyomaték elérésekor a gomb" kattan".
- Racsnis: Ez a típus rugó segítségével is működik. A megfelelő nyomaték elérésének pillanata azonban nyilvánvaló abból a tényből, hogy egyre nehezebb meghúzni, amíg az már nem lehetséges.
- Csavarás: A torziós változatok eltérnek a fent említett kettőtől. Egy fémrúd van bennük, amely meghúzáskor csavarodni kezd. Amikor eléri a kívánt pillanatot, fényjelzést vagy hangot rögzít. E jel nélkül nehéz lenne megmondani, hogy mikor érhető el a megfelelő nyomaték, mivel a kulcs tovább húzódik. Ezek a kulcsok gyakran tartalmaznak elektronikus kijelzőt, és pontosságuk miatt gyakran használják az autóiparban vagy a repülőgépiparban.
A HOLEX HCT digitális nyomatékkulcs
A HOLEX HCT a Hoffmann Group Connected Tools rövidítése, és a mérési folyamatok digitalizálásának platformja.
A HOLEX HCT nyomatékkulcs nem csak nagyobb mozgásszabadságot kínál használat közben, hanem a mérési értékek egyszerű és biztonságos adatátvitelét is. Az időigényes kézi mentés és értékek átvitele mára a múlté!
Astra F digitális műszerfal útmutató
Jellemzők:
- Nagyobb mozgásszabadság: nincsenek zavaró adatátviteli kábelek.
- Innovatív funkciók támogatják mérési folyamatait
- Adatkimenet Bluetooth-on keresztül (HID használatával közvetlenül PC-n vagy alkalmazáson keresztül)
- Kijelző: 2,0 hüvelykes színes TFT kijelző, akkumulátorjelzővel szabályozható
- Kijelzés és értékek: Peak and Track funkció módok
- Beépített megfordítható racsnis
- Védettség IP40, a kijelző fröccsenésálló
- Jelszavas védelem és figyelmeztető jelzések (haptikus, vizuális és akusztikus)
- Referencia érték bevitele: Ha bővítményeket használ, egyszerűen adja meg az új értéket (további referenciaérték).
- Elfordulási szögmérés: A "Go Digital Store", egyszeri aktiválása után a forgásszög és a nyomaték egyszerre látható.
ToolTip: Electronic torque wrench HCT
Ebből a videóból megtudhatja, hogyan viheti át egyszerűen és automatikusan a mért értékeket az új HOLEX HCT nyomatékkulccsal. Marko Künstler, a Hoffmann Csoport „Termék- és folyamatmérnök” vezető projektmenedzser gyakorlati példán mutatja be a funkcionalitást.
HCT alkalmazások
Szabadítsa fel a HOLEX elektronikus nyomatékkulcsban rejlő teljes potenciált a HCT alkalmazásokkal!
A HCT Mobile alkalmazás és a HCT Windows alkalmazás lehetővé teszi számos további funkció hozzáadását Bluetooth®-kompatibilis eszközéhez. A HCT alkalmazások segítségével a HOLEX HCT nyomatékkulcsot számos további funkcióval bővítheti. A HCT Mobile alkalmazás ingyenesen elérhető az alkalmazásboltokban. Térítés ellenében még több funkcióval rendelkező Windows alkalmazás is elérhető. A nyomatékkulcs azonban önállóan is használható alkalmazás nélkül.
Gyakran Ismételt Kérdések (GYIK) - HOLEX Elektronikus nyomatékkulcs HCT
- Csatlakozás az alkalmazáshoz: Párosítási kérelem. Mit kell kiválasztani?
Amikor csatlakozik az alkalmazáshoz, megjelenik a Párosítási kérelem párbeszédpanel. Javasoljuk, hogy ne párosítsa a "Mégse" kiválasztásával. (Párosításkor a nyomatékkulcsot HID beviteli eszközként csatlakoztatjuk, így deaktiválja a mobileszköz billentyűzetét (csak iOS).)
- A billentyűzet bevitele az alkalmazásban már nem működik. Mi ennek az oka?
A nyomatékkulcs párosítva van, és így HID bemeneti eszközként van csatlakoztatva. Nyissa meg a Bluetooth-beállításokat a mobileszközön, és szüntesse meg a nyomatékkulcs párosítását. Ezután csatlakozzon újra az alkalmazáshoz, és nyomja meg a "Mégse" gombot, amikor megjelenik a párosítási kérés.
- A csavarkulcs nem továbbít semmilyen adatot HID-n keresztül a PC-re, még akkor sem, ha az csatlakoztatva van, és Bluetooth-on keresztül párosítva van a kulccsal. Mi lehet ennek az oka?
Ha a csavarkulcs már csatlakoztatva van és párosítva van egy másik végeszközzel (mobil végkészülék, PC, ...), csak ez a kapcsolat fogadja az adatokat HID-n keresztül. A csavarkulcs meglévő csatlakozásait a Menü -> "Kapcsolat" -> "Bluetooth visszaállítása" menüpontban kell leválasztani.
- HID-en keresztül továbbíthatók a mért érték adatok közvetlenül arra a mobileszközre, amelyhez a nyomatékkulcs egyidejűleg csatlakoztatva van az alkalmazáson keresztül?
Nem, a mért értékek HID továbbítása csak akkor lehetséges, ha a mobileszközön nincs kapcsolat az alkalmazáson keresztül.
- Módosíthatom a nyomatékkulcs nevét az alkalmazáson kívül?
Nem, az eszköz nevének módosítása csak az alkalmazásban lehetséges, és csak arra a mobileszközre vonatkozik, amelyen a név megváltozott. A DTWxxx név az adott eszköz Bluetooth-beállításai között marad, és nem módosítható.
- A .csv fájl Excelben való megnyitásakor az értékek nincsenek a cellákhoz rendelve. Mi lehet ennek az oka?
A .csv fájl értékelválasztóját a rendszer a csavarkulcs rendszernyelvének megfelelően exportálja. Német, francia, spanyol, olasz nyelven az értékelválasztó pontosvessző (;), angol esetén pedig vessző (,).
- HID adatok átvitelekor a HID adatok nem jelennek meg megfelelően. Mi lehet ennek az oka?
A HID átviteli adatok a csavarkulcson állíthatók be, hogy rugalmasan igazodjanak a vevőkészülékhez. Kérjük, lépjen a nyomatékkulcs menüjébe, és nyissa meg a „Csatlakozások” menüpontot. Itt állíthatja be az értékelválasztót, a rekordelválasztót, a számelválasztót és a billentyűzet nyelvét.
A nyomatékkulcs használata a kerékcseréhez
A nyomatékkulcs elengedhetetlen kellék a kerékcseréhez, mivel csak ezzel lehet a csavarokat jól meghúzni. Ezt a szerszámot azonban gyakran helytelenül használják.
A nyomatékkulcs minden háztartás alap kelléke kéne legyen, főként, ha az autó tulajdonos otthon cseréli a téli és a nyári szetteket. Ezzel a szerszámmal elég erősen és biztonságosan húzhatja meg a csavarokat, így nem kell tartani attól, hogy a kocsi menet közben elhagyja az egyik kerekét.
Az abroncsgyártók minden esetben megadják a megfelelő értékeket, mennyire kell meghúzni a csavarokat. Az értékek általában 110 és 140 newtonméter közötti tartományban mozognak, habár néhány esetben ez 90 és 180 newtonméter között is lehet. A széles spektrumból kiderül, hogy a megfelelő érték a keréktől és a jármű típusától függően jócskán eltérhet. Az interneten találhatók olyan táblázatok, amelyek a leggyakoribb járműtípusok meghúzási nyomatékait sorolják. Egyértelmű azonban, hogy kizárólag a jármű használati utasításában előírt értékekre hagyatkozzon!
Ha a meghúzási nyomaték nem megfelelő, legrosszabb esetben a kerékanyák menet közben meglazulhatnak. Még ha a kerék nem is "esik le" a járműről, a "kotyogás" károsíthatja a csavarokat, a felnit és a kerékagy peremét. Ha az egyik első felni lazult meg, szerencsés esetben ez a kormányzáson is érezhető.
A túl szorosra húzott kerékcsavarok viszont a túlhúzás miatt eldeformálhatják a féktárcsát, vagy a keréktárcsa karimájának menete sérülhet meg. Ráadásul a csavarokat meghibásodás esetén a jármű sima szerszámkészletével aligha lehet meglazítani.
A mechanikusan kioldó nyomatékkulcsok - a legelterjedtebb típus - belsejében egy nyomórugós mechanizmus található, amely a rugó előfeszítésétől függően egy kattanással jelzi, hogy az előre beállított nyomatékot elértük. Fontos azonban, hogy ez a kattanás a meghúzás után, és nem közvetlenül a nyomatékkulcs kezdeti elmozdulása után következik be.
Bennfentes tipp: először mindig kézzel húzza meg a csavarokat, és az egymással keresztben levő darabokat válassza, ne az óra járását kövesse. Aztán a nyomatékkulcs használatakor a hosszú kulcs külső vége csak néhány centimétert mozdul el, mielőtt a kattanás hallja.
Szintén fontos: a nyomatékkulcsot használat után vissza kell állítani a kiindulási pontra (nulla newtonméter). A tartósan megfeszített rugó idővel deformálódik, ami a csavarok meghúzásakor pontatlan értékekhez vezethet. Kivételt képeznek ez alól azok a nyomatékkulcsok, amelyek úgynevezett hajlító rúdrendszerrel működnek.
Hogyan válasszuk ki a megfelelő nyomatékkulcsot?
Számos döntő tényező van. Mindenképpen gondolja át, hogy a digitális vagy az analóg modellt részesíti előnyben, majd összpontosítson a mechanizmus típusára. Válassza ki a csavarkulcs méretét a csavarok és anyák típusának és méretének megfelelően, amelyekkel dolgozni fog.
Az, hogy milyen nagy és nehéz csavarkulcsot választ, befolyásolja a munka egyszerűségét. A választás attól függ, hogy milyen célokra van szüksége a nyomatékkulcsra. Kerékpárhoz egy kisebb csavarkulcs is elegendő, nehéz járművekhez, például buszokhoz pedig nagyobb kell.
A nyomatékkulcs helyes használata
Nem mindegy azonban, miként használod ezeket a szerszámokat. Már rögtön az elején fontos leszögezni azt, milyen feladatok esetén érdemes bevetni a nyomatékkulcsot. Ugyanis ez a szerszám kizárólag csavarok és anyák meghúzására szolgál, általa ugyanis nem lesz túl laza sem a csavar, de a maximum teherbírásukig sem kell meghúzni azokat, hiszen úgy csökken az élettartama.
Fontos tudni, hogy a nyomatékkulcsoknak két fő típusa létezik. Az analóg szerkezetek között létezik hajtókaros, erőmérős és racsnis is. Ezek mind nagyon pontosak, ugyanakkor használat közben mindenképpen figyelni kell a skálát, és a kívánt nyomaték elérésekor abba kell hagyni a csavar húzását.
Erre a kérdésre a válasz nagyban függ a nyomatékkulcs típusától és kialakításától egyaránt. Először is oldd fel a készülék rögzítését, majd állítsd be a kívánt nyomaték értékét!
A nyomatékkulcsra helyezz egy megfelelő méretű dugókulcsot, majd egyenletesen húzd meg a csavart addig, míg el nem érted a kívánt nyomatékot. Valójában ennyire egyszerű a használata.
Nagyon fontos tudni, hogy bár a nyomatékkulcsok számos szempontból nagyon hasznos szerkezetek, vannak olyan műveletek, amelyek során semmiképpen nem érdemes őket bevetni.
Lényeges emellett figyelni arra is, hogy ha végeztél a feladataiddal és már nincs szükséged a szerszámra, mindig lazítsd ki teljesen a nyomatékkulcsot.
Karbantartás
A munka elvégzése után törölje le a nyomatékkulcsot egy tiszta, száraz ruhával, hogy eltávolítsa a szennyeződéseket. Ha a kulcs erősen szennyezett, használjon enyhe szappanos oldatot, majd alaposan szárítsa meg.
A belső rugó károsodásának elkerülése érdekében állítsa a nyomatékot minimálisra. Javasoljuk, hogy a kulcsot rendszeresen kalibrálja a pontosságának biztosítása érdekében. A legtöbb gyártó azt javasolja, hogy 5000 használat után végezze el a kalibrálást, vagy ha gyakran használják, legalább évente egyszer.
Ezenkívül ellenőrizze, hogy a kulcson nem látható-e kopás, és kenje be a mozgó alkatrészeket jó minőségű kenőanyaggal.
Összefoglalás
A fentiek alapján látható, hogy egy nagyon egyszerű, ugyanakkor precíz, pontos és praktikus szerkezetről van szó, amelyre akkor is szükség van a ház körül, ha például csak olykor az autó kerekének cserélésénél használjuk. Hiszen minden ehhez hasonló művelet esetén nagy szükség van a csavarok ideális mértékű meghúzására.
