A digitális multiméter használata fogyasztásméréshez
A digitális multiméter elengedhetetlen eszköz az elektromos áramkörök, alkatrészek és eszközök teszteléséhez, diagnosztizálásához és hibaelhárításához.
Az első digitális multimétert az 1970-es évek végén vezették be, és sokkal pontosabbnak és megbízhatóbbnak bizonyult, mint a régi tűalapú analóg mérők.
Elsősorban a feszültség (volt), az áram (amper) és az ellenállás (ohm) mérésére szolgál.

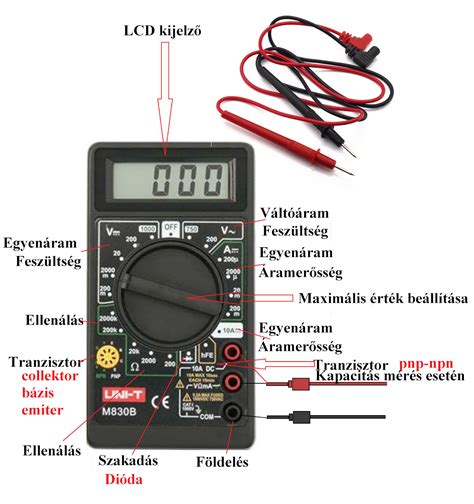

A digitális multiméter részei
A multiméter alapvetően három különböző részből tevődik össze:
- A kijelző a lemért érték kimutatását biztosítja.
- A forgókapcsoló az egység és a mérési tartomány kiválasztását segíti.
- A harmadik a sorban pedig a csatlakozórészleg.
Az új digitális készülékek előnyei közé tartozik, hogy gyorsabbak és hatékonyabbak, mint elődeik voltak.
Kadett digitális műszerfal átalakítás
A digitális multiméterekhez használt A/D átalakító hasznos szinte bármilyen zaj ellen.
A megfelelő sebesség és nagy felbontás kialakításához pedig a kompenzáló típus jelenthet megoldást.
A vezérlőegység meghatározza az egységek működését, tartja a kapcsolatot a különböző külső folyamatokkal.
Generátor töltés és akkumulátor állapot gyors vizsgálata otthon multiméterrel.
Multiméter használata kezdőknek
A multiméter használata kellő körültekintést igényel. Kezdőknek különösen oda kell figyelni az első lépéseknél.
A nulladik és egyik legfontosabb lépés, hogy ne ugorjuk át és olvassuk el a használati útmutatót. Ahhoz, hogy rendeltetésszerűen és biztonságos körülmények között lehessen dolgozni, érdemes elsajátítani az alapokat.
Astra F digitális műszerfal útmutató
Fontos, hogy viseljünk védőszemüveget a villamos mérési feladatokhoz. A piros zsinórt a piros csatlakozóba dugjuk, értelemszerűen ugyanígy járjunk el a fekete esetén is. A piros szín a pozitív (+) pólust jelenti, míg a fekete a negatív (-).
Abszolút kezdőknek nem ajánlott áram alatt lévő berendezéssel sem dolgozni. Ez akár életveszélyessé válhat áramütés esetén. Ellenőrizzük a vezetékek állapotát, tanuljuk meg az egyes szimbólumokkal, jelentésekkel. Csere előtt válasszuk le a hálózatról a mérőműszert.
Ezt követően maga a multiméter használatának folyamata során még be kell tartani pár lépést.
Az alsó részen találhatók a csatlakozók, ahol összeköthetjük a vezetékeket az útmutató szerint.
A forgókapcsolónál állítsuk be az egységet és azt, hogy melyik mérési tartományt szeretnénk mérni. A vezeték szabad részét illesszük a méréshez használt felülethez. Ezt követően megjelenik a kívánt érték.
Digitális óra beállítása Golf 1 Cabrio-ban
Amennyiben tehát valaki követi a használati utasításokat és lépésről lépésre elvégzi a szükséges teendőket, egyszerűen megtanulhatja a multiméter használatát. Összességében nem olyan bonyolult, mint elsőre tűnik, de ne feledjük: a biztonság mindig az első.
Multiméter felhasználása
Mire is használható egy multiméter? Merül fel sokakban a kérdés. Van rajta sok szám, szimbólumok, de vajon melyik is kell nekünk? Itt van pár mérés, amely ajánlott a kezdő multiméter használóknak:
- Fali kapcsoló tesztelése
- Hőmérséklet leolvasása
- Az elektromos aljzatok tesztelése
- Feszültségek leolvasása
- Elemek tesztelése
Tesztelési folyamatok
A multiméter használatával tesztelhetünk elemeket, elektromos aljzatokat, kapcsolókat, illetve a folytonosságot és a feszültséget egyaránt ellenőrzés alá vonhatjuk. Nézzük is meg részletesebben, mit jelent mindez a gyakorlatban.
Az akkumulátor teljesítményének ellenőrzése
Az első lépések egyike lehet, hogy az akkumulátor teljesítményét mérjük le. Ezt úgy tehetjük meg, hogy a piros mérőzsinórt (+) a V feliratú aljzatba dugjuk. A feketét a feketébe, majd a forgókapcsolót a DC állásba forgatjuk. A piros mérőzsinórt az akku pozitív része felé tartsuk, míg a feketét a negatívval szembe. Ezt követően leolvasható a feszültség.
A hálózati feszültség mérése
Magasabb méréstartományban végezzük, mint a várt eredmény. Az áramütés esélye nagy, ezért fokozott körültekintéssel szükséges eljárni. A piros zsinórt a volt csatlakozóba, míg a fekete a COM-hoz kapcsoljuk, majd a mérőeszközt a V állásba irányítjuk.
A vezeték folytonosságának ellenőrzése
A mérőcsúcsokat a vizsgált áramkör két pontjához kell csatolni, hogy a beépített hangjelzés megszólaljon. Amennyiben ez nem történik meg, a kapcsoló nem biztos, hogy megfelelően működik.
A hőmérséklet leolvasása
Manapság már olyan multiméterek kaphatóak a piacon, amelyek az ellenállás, az áram és a feszültség mérése mellett a hőmérséklet leolvasására is képesek. Ehhez általában nincs szükség másra, mint beállítani a megfelelő üzemmódot.
Az SMA 830 digitális multiméter használata
Az SMA 830 digitális multiméter egy sokoldalú és pontos eszköz, amely különböző elektromos tulajdonságok, például feszültség, áram és ellenállás mérésére szolgál.
Az SMA 830 használatához először a piros szondát csatlakoztassa a mérendő áramkör vagy alkatrész pozitív csatlakozójához, a fekete szondát pedig a negatív csatlakozóhoz. Ezután kapcsolja be a készüléket a bekapcsoló gomb megnyomásával.
Miután kiválasztotta a mérési módot, érintse a szondákat az áramkör vagy alkatrész megfelelő kapcsaihoz. A mért érték megjelenik a képernyőn.
Az SMA 830 digitális multiméter használata után kapcsolja ki és válassza le a készüléket bármilyen áramforrásról. Tárolja nedvességtől és szélsőséges hőmérséklettől védett helyen a későbbi használatra.
A megfelelő multiméter kiválasztásának lépései
Adódhat a kérdés, melyik multiméter a legjobb megoldás. A legfontosabb, hogy megbízható gyártótól, hatékony eszközt vásároljunk. Szakáruházunk pedig kizárólag ilyen termékeket forgalmaz.
A kiválasztás során érdemes figyelembe venni a pontosságot és a különböző funkciókat. Nem mindegy, hogy profi munkához vagy házilag, alkalmanként szeretnénk dolgozni vele.
A digitális multiméter használatától nem kell tartani, hiszen a gyártók igyekeznek a digitális multimétereket úgy megalkotni, hogy az akár kezdők számára is könnyen használható legyen, az alapbeállításokkal gond nélkül lehessen boldogulni.
Biztonsági tanácsok
Vigyázat: Az elektromos árammal való dolgozás és az elektromos alkatrészek használata potenciálisan veszélyes lehet. Az elektromos mérések elvégzésekor szigorú biztonsági óvintézkedéseket kell betartani.
- Amatőrként soha ne dolgozz áram alatt lévő berendezéssel. Ha az alkatrész feszültség alatt van, könnyen rövidzárlatot okozhatsz. Ekkor egy nagy villanást láthatsz, ami shockot, égési sérülést vagy az alkatrész meghibásodását okozhatja.
- Ismerd meg a multimétered. Tanuld meg, melyik szimbólum mit jelöl, hogy amikor megjelennek a képernyőn, tisztában legyél a jelentésével.
- Ha a mérőműszer nem működik megfelelően, ellenőrizd, hogy a biztosítékok nem égtek-e ki, vagy az akkumulátor nem merült-e le, illetve hogy mindkettő megfelelően be lett-e helyezve, és ne rögtön arra gondolj, hogy eltörött a készülék.
- Meleg helyzet: Ha az elektromos alkatrészek, például kapcsolók, vezetékek vagy aljzatok felmelegednek, az általában problémát jelez. Ha ezek közül bármelyik is melegebb a csecsemők cumisüvegénél, akkor áramtalanítsunk és hívjunk ki egy villanyszerelőt.
Példák a multiméter használatára
Elem tesztelése
A legegyszerűbb, legalapvetőbb teszttel kezdve használd a mérő feszültség módját az akkumulátor teljesítményének ellenőrzésére. Először csatlakoztasd a mérő fekete zsinórját a - COM (általános) jelű aljzatba. Helyezd be a piros mérőzsinórt a Volt vagy + V feliratú aljzatba (a V mellett egy olyan szimbólumot is láthatsz, amely fejjel lefelé néző patkóként néz ki, egy perc és már mondjuk is, mit jelent). A legtöbb modern mérőműszer ezt a beállítást csak a látványért csinálja, mivel az aljzatok színkódolással is rendelkeznek. A fekete megy a fekete aljzatba, a piros pedig a piros csatlakozóba. Tartsd a piros mérőzsinór végét az akkumulátor pozitív (+) kifelé mutató kivezetésével szemben, a fekete mérőzsinórt pedig a negatív (-) befelé mutató kivezetéssel szemben. Az akkumulátor feszültsége a mérő kijelzőjéről olvasható le. Például egy teljesen feltöltött AA elemnek legalább 1,5 V értékűnek kell lennie. Vedd figyelembe, hogy a fent említett technika csak a feszültséget teszteli, nem pedig az akkumulátor képességét terhelés alatt.
Hibás mennyezeti világítás
Mondjuk, hogyan derítsed ki, hogy a kapcsoló-e a probléma: Először kapcsold ki a kapcsoló tápellátását, vedd le a burkolatot, és csavard le a kapcsolót a vezetékeiről. A vezetékek leválasztása előtt jelöld meg őket, vagy készíts fényképet a telefonnal, hogy megbizonyosodjon arról, hogy megfelelően fogod újracsatlakoztatni őket. Forgasd el a méréshatárváltó kapcsolót az ohm (Ω) beállításig. Állítsd az ellenállási tartományt X1-re. Csatlakoztasd a fekete mérőzsinórt a COM és a piros mérőzsinórt a VΩmA jelzésű hüvelybe.
Hőmérséklet mérése
A számos figyelemreméltó alapvető villamos mérési (ellenállás, áram, feszültség) képessége mellett a legtöbb modern multiméter hőmérséklet leolvasása is alkalmas manapság. Csatlakoztasd a hőelem adaptert a levegő hőmérsékletének kiderítéséhez, vagy helyezd be a hőmérséklet érzékelőt a folyadékok és gélek adatainak leolvasásához.
Testo villamos mérőműszerek
A Testo német márka termékei pedig éppen ezen szempontokból igazán remek választások, legyen szó akár villamos mérőműszerekről, hőkamerákról.
A Testo villamos mérőműszer termékkínálata összesen 12 féle típusú műszerből és megannyi kiegészítőből áll. Mindegyik termékre igaz a robosztus kialakítás, ami egyrészt az ABS műanyagház használata, másrészt a csúszásmentes gumi felület kiképzések alkalmazása miatt adódik.
Az egyik legnépszerűbb ilyen műszer a testo 745 érintésmentes feszültségmérő, amely egy kedvező árú, de mégis praktikus eszköz. Segítségével lokalizálhatóak a falban futó vezetékek, kétféle méréstartományban is. A műszer képes mérni egyfelől az 50V…1000V feszültségű méréstartományban, másfelől akár a 12V…50V mérési tartományban.
A másik igencsak népszerű Testo villamos mérőműszer a testo 750 kétpólusú feszültségmérő-műszer. Ez a termék háromféle kivitelben elérhető. Mind a három műszerről elmondható, hogy igen robosztus kialakítású. A két mérő félnek éppen elég mértékű az összetartása. Könnyedén szétszedhető, mégsem csúszik szét.
A testo 755 műszer egy igen különleges műszer, amely ötvözi a kétpólusú feszültségmérők képességeit a lakatfogók előnyeivel. Kétféle verzióban kaphatóak. Mind a két verzió mérő végei cserélhetőek, illetve rendelkezik fehér LED tárgymegvilágítással is.
Ahogyan a villamos mérőműszerek kínálatában így a Testo márka kínálatában is az egyik legelterjedtebb és legnépszerűbb műszer a digitális multiméter. A Testo termékkínálatában 3 féle variációban érhető el a testo 760 névre hallgató műszer. Az eszköz minden verziójában rendelkezik folytonosság vizsgálati és dióda teszt képességekkel, illetve készülékházuk strapabíró és IP64 védelemmel ellátott.
A testo 770 digitális lakatfogó a multiméterekhez hasonlóan igen népszerű termék a vállalat kínálatában. A testo 770 műszer is 3 féle kivitelben elérhető. Mind a három verzióban viszont közös a készülékházba visszacsúszó masszív fogószár, amely a kisebb helyeken való mérésnél is megfelelő lehet. Mindegyik verzió rendelkezik TRMS technológiával. Illetve 1 mV-tól 600V-ig (AC/DC) képesek mérni, illetve képesek indító áram mérésére is.
Testo hőkamerák
Villamos mérések során nem csupán a testo villamos műszerek nyújthatnak profi szolgáltatást, hanem a Testo hőkamera kínálata is. A Testo összesen 6 féle alapmodelt kínál a felhasználóknak.
A Testo hőkamerái között épp úgy megtalálhatóak fix optikás, mint cserélhető objektíves megoldások. A két féle belépő modell a Testo hőkamera kínálatában a testo 865s és a testo 868s típusok. Mind a kettő fix optikájú és 160x120 pixel natív felbontásra képes.
A közép szegmenst a Testo hőkamera kínálatában a testo 871s és a testo 872s hőkamerák képzik. A testo 868s hőkameránál használható Wi-fi csatlakozás mellett (amely az applikációhoz való csatlakozást szolgálja) a testo 871s/872s hőkamerák Bluetooth csatlakozáson keresztül két féle Testo műszerrel is képes kommunikálni. Egyfelől a testo 605i okos pára-hőszenzorral, másfelől a testo 770-3 okos digitális lakatfogóval.
A testo 883 hőkamera és a testo 890 hőkamera család képezi a Testo cserélhető objektíves hőkamerának kínálatát. Habár mind a kettő modell használható nagylátószögű és teleobjektívvel is, azonban a különbség közöttük több, mint a hasonlóság.
Legyen a mérési cél akár az elektromos kötések egyszerű ellenőrzése, akár napelemes rendszerek komplex vizsgálata, vagy nagyfeszültségű telepeken való hibakeresés, a Testo mindig a legmegfelelőbb műszert nyújtja mind a mérési képességek oldalról, mind a mérési feladat elvárásaihoz leginkább megfelelő árkategóriájú termék kínálati oldaláról.
Mérési kategóriák
A CAT rövidítés azt a mérési kategóriát írja le, amelyre a mérőeszközt tervezték:
- CAT I: Olyan elemes/akkus áramkörökön végzett mérésekhez, amelyeknek nincs közvetlen kapcsolata az elektromos hálózattal.
- CAT II: Olyan áramkörökön végzett mérésekhez, amelyek tápcsatlakozón keresztül közvetlenül csatlakoznak az elektromos hálózathoz.
- CAT III: Olyan épületeken belüli mérésekhez, ahol a fogyasztók vezetékesen vannak az elektromos hálózathoz kötve.
- CAT IV: A kisfeszültségű berendezés forrásánál végzett mérésekhez.
